12G HD-SDI 101

Égaliseur de câble pour le 12G-SDI

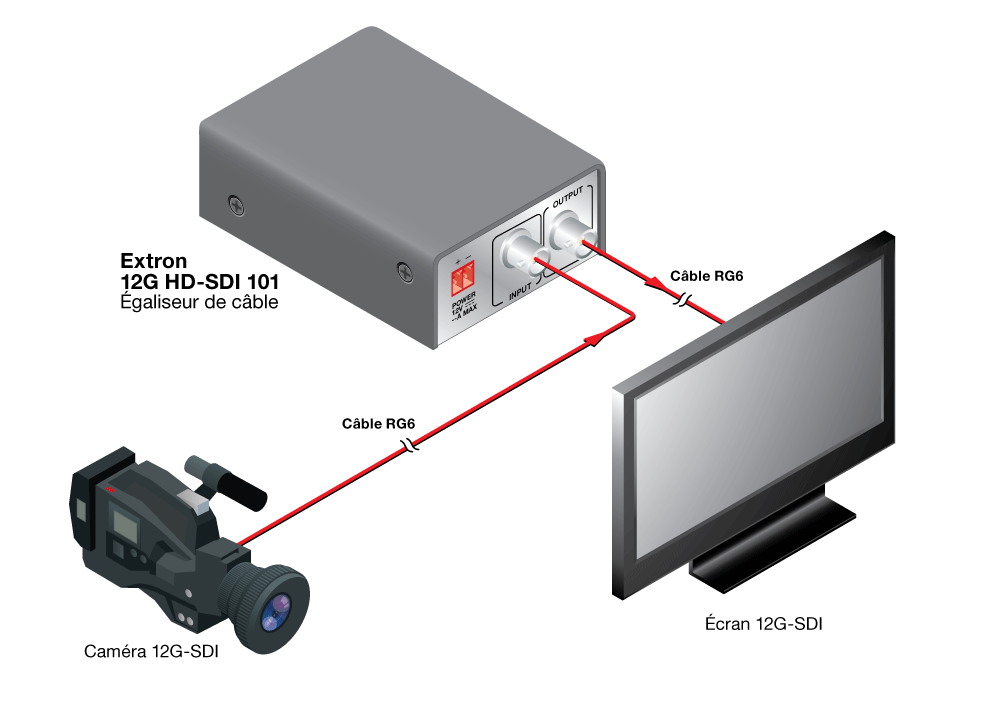

Le 12G HD-SDI 101 est un égaliseur de câble pour les signaux vidéo numériques SDI multi-débits. Cette solution pratique envoie des signaux vidéo numériques SDI multi-débits sur de longs cheminements de câbles coaxiaux. Le 12G HD‑SDI 101 supporte tous les débits de données vidéo numériques série courants jusqu'à 11,88 Gb/s, et transmet l'HDR, l'audio embeddé, et d'autres données auxiliaires autorisées par les spécifications SMPTE et UIT. Utilisée à l'extrémité d'un cheminement de câble, l'égalisation automatique en entrée de l'unité ajoute jusqu'à 300 m (984') pour le SDI, 240 m (787') pour l'HD‑SDI, 180 m (590') pour le 3G‑SDI, 90 m (295') pour le 6G‑SDI, et 70 m (230') pour la vidéo numérique 12G‑SDI, lors de l'utilisation d'un câble RG6. Le 12G HD‑SDI 101 est un boîtier métallique d'un huitième de rack de largeur qui offre diverses options de montage facilitant le travail des intégrateurs dans les systèmes audiovisuels nouveaux ou déjà en place.

Caractéristiques principales

• Adaptation automatique aux normes vidéo numériques SMPTE et UIT pour les signaux SDI jusqu'à un débit de données 12G‑SDI
• Support de débits de données de 270 Mb/s à 11,88 Gb/s
• Support de l'imagerie à plage dynamique étendue (HDR)
• Égalisation automatique en entrée
• Resynchronisation automatique en sortie
• Transmission de l'HDR, de 16 canaux d'audio embeddé maximum, et d'autres données auxiliaires notamment les sous-titres et le codage temporel
• Voyant LED de présence du signal et de l'alimentation
