NF 4C LP
Système d'enceintes plafond alimenté en PoE avec Dante et DSP
-
-
-
Plenum
-
-
NF 4C LP
La NF 4C LP Extron est un système d'enceintes plafond 4" alimenté en PoE, qui prend en charge le PoE, le PoE+, et le PoE++, un processeur DSP, et une connectivité Dante. Alimentée via PoE et pouvant amplifier jusqu'à trois enceintes passives externes à partir de son amplificateur à quatre canaux intégré, la NF 4C LP est une solution qui ne nécessite qu'un seul câble réseau pour des zones distinctes au sein de systèmes d'enceintes plafond distribuées plus vastes. Avec le logiciel DSP Configurator Pro Extron, le DSP intégré peut être configuré indépendamment pour chaque canal d'amplificateur avec un traitement essentiel par zone. Le support du logiciel Dante Domain Manager et de l'AES67 assure une compatibilité étendue avec des configurations d'entreprise et d'autres équipements audio réseau. Disponible par lot de deux, trois, ou quatre enceintes, la NF 4C LP répond aux exigences des systèmes complexes et décentralisés avec une solution autonome d'enceintes alimentées par PoE.
Le haut-parleur large bande de 102 mm (4") dispose d'une bande de fréquence de 110 Hz à 20 kHz, et offre une dispersion conique de 135°. La NF 4C LP fournit une couverture supérieure et une excellente clarté vocale pour l'amplification de la voix.
Réseau audio Dante
Dante offre un transport audio évolutif, avec le support du logiciel Dante Domain Manager, sur un réseau local à partir de protocoles Internet standard. Les produits Extron équipés de Dante fonctionnent conjointement dans un système audio complet en réseau et s'intègrent avec d'autres produits équipés de Dante, afin de créer des conceptions de système fonctionnelles. Avec le support de l'AES67, divers appareils audio réseau et besoins de routage peuvent être pris en charge.
La configuration d'un ensemble de produits Extron équipés de Dante nécessite l'utilisation du logiciel Dante Controller. Dante Controller est utilisé pour attribuer facilement une sortie depuis un appareil équipé Dante, tel qu'un processeur de la gamme DMP Plus Extron, à une entrée sur une enceinte NF 4C LP.
Processeur DSP intégré
Une matrice 4x4 intégrée permet de router une entrée Dante vers une sortie de l'amplificateur dans un système à quatre enceintes. Le processeur DSP intégré fournit un traitement essentiel dont le réglage du gain, les filtres, le traitement dynamique, et le retard.
Système PoE de la NF 4C LP
Réseau audio Dante
Le réseau audio Dante fournit une distribution audio numérique sur un réseau local et étendu, avec un matériel réseau standard ou via une connexion à une infrastructure réseau standard. Cette capacité fournit divers avantages, notamment l'évolutivité du système audio, la facilité d'installation, et le câblage simplifié. Dante permet de distribuer l'audio numérique haute résolution non compressé via un réseau de données Ethernet commuté en utilisant les protocoles standard TCP/IP, tout en répondant aux exigences strictes de qualité de l'audio professionnel.
DSP
Une matrice 4x4 intégrée permet de router une entrée Dante vers une sortie de l'amplificateur dans un système à quatre enceintes. Le processeur DSP intégré fournit un traitement essentiel dont le réglage du gain, les filtres, le traitement dynamique, et le retard.
Puissance extensible
La NF 4C LP utilise le PoE disponible pour scaler la sortie de son amplificateur interne. En fonction du nombre d'enceintes passives connectées, un système peut accroître son niveau SPL maximal jusqu'à 8 dB en augmentant la puissance PoE du système. Le tableau de droite montre les combinaisons possibles.
| NF 4C LP alimentée en PoE | 1 | 1 | 1 | 1 | ||
|---|---|---|---|---|---|---|
| Quantité d'enceintes passives supplémentaires | 0 | 1 | 2 | 3 | ||
| Nom commun | Standard | Puissance - PSE1 | dB SPL2 max. continu à 1 mètre par enceinte | |||
| PoE | 802.3af | 15,4 W | 92 | 89 | 88 | 87 |
| PoE+ | 802.3at | 30,0 W | 93 | 92 | 91 | 89 |
| PoE++ | 802.3bt | 45,0 W | 94 | 94 | 94 | 93 |
Paquets de système
NF 4C LP - 1
Enceinte plafond 4" alimentée
avec Dante et DSP
NF 4C LP - 2
Une enceinte NF 4C LP alimentée
Une enceinte NF 4C S LP passive
+
NF 4C LP - 3
Une enceinte NF 4C LP alimentée
Deux enceintes NF 4C S LP passives
+
NF 4C LP - 4
Une enceinte NF 4C LP alimentée
Trois enceintes NF 4C S LP passives
+
Alimentée
Passive
NF 4C LP-1
Enceinte plafond 4" alimentée
Alimentée
Lot NF 4C LP-2
Une enceinte NF 4C LP alimentée et une enceinte NF 4C S LP passive
Alimentée
+
Passive
Lot NF 4C LP-3
Une enceinte NF 4C LP alimentée et deux enceintes NF 4C S LP passives
Alimentée
+
Passive
Passive
Lot NF 4C LP-4
Une enceinte NF 4C LP alimentée et trois enceintes NF 4C S LP passives
Alimentée
+
Passive
Passive
Passive
Caractéristiques de la NF 4C LP
-
Système d'enceintes alimenté en PoE
Fournit une seule connexion câblée au système d'enceintes pour faciliter l'installation et la configuration.
-
SPL max. qui augmente ou diminue en fonction de l'alimentation PoE disponible
SPL compris entre 87 dB et 94 dB selon la classe d'alimentation PoE disponible et le nombre d'enceintes passives connectées.
-
DSP intégré avec matriçage 4x4
Inclut les filtres et le traitement dynamique applicables par zone d'enceintes sans DSP externe.
-
Haut‑parleur large bande 101,6 mm (4")
Bande de fréquence : 110 Hz à 20 kHz
Dispersion conique : 135°
-
Supervision et contrôle réseau
Via un processeur de contrôle de la gamme IPCP Pro xi connecté à un réseau Dante.
-
Coffret arrière compact 107 mm (4,2")
Idéal pour une installation dans des environnements plenum avec espace restreint.
-

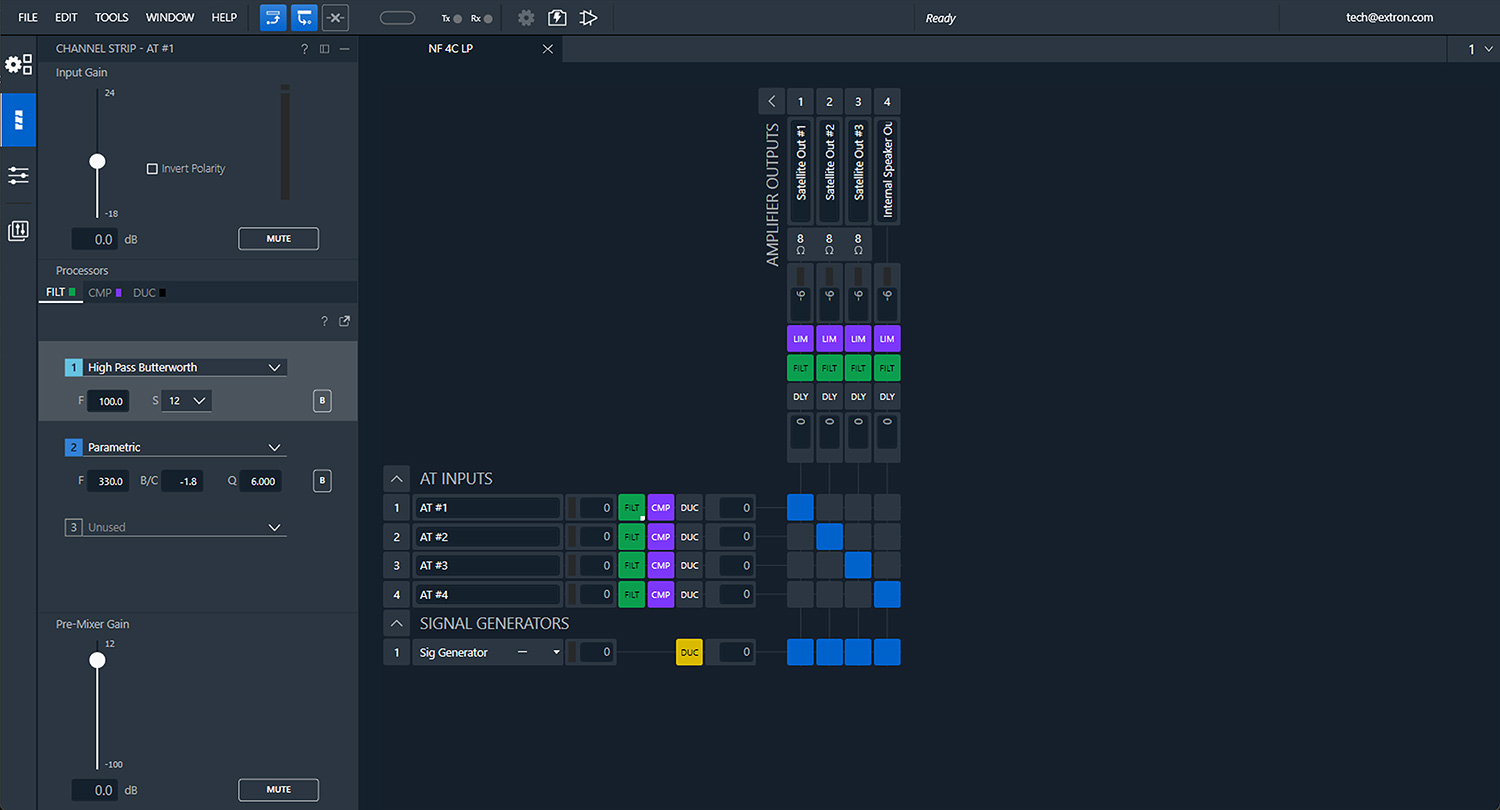

Installation et configuration avec DSP Configurator Pro
Outil logiciel performant et simple à utiliser permettant de gérer la configuration audio et l'utilisation des produits DSP Extron.
-
Grille et cadre peignables
Grille et cadre de couleur blanche peignables pour s'adapter à tout environnement
-
Conformité plenum UL 2043
Moulage par injection du boîtier qui intègre un matériel composite résistant au feu.
-
Supporte les standards PoE courants
PoE 802.3af · PoE+ 802.3at · PoE++ 802.3bt
-
Voyant LED intégré au baffle
Utilisé pour l'identification de l'enceinte.
-
Générateur de signaux de test intégré
Fourni pour le dépannage et l'égalisation.

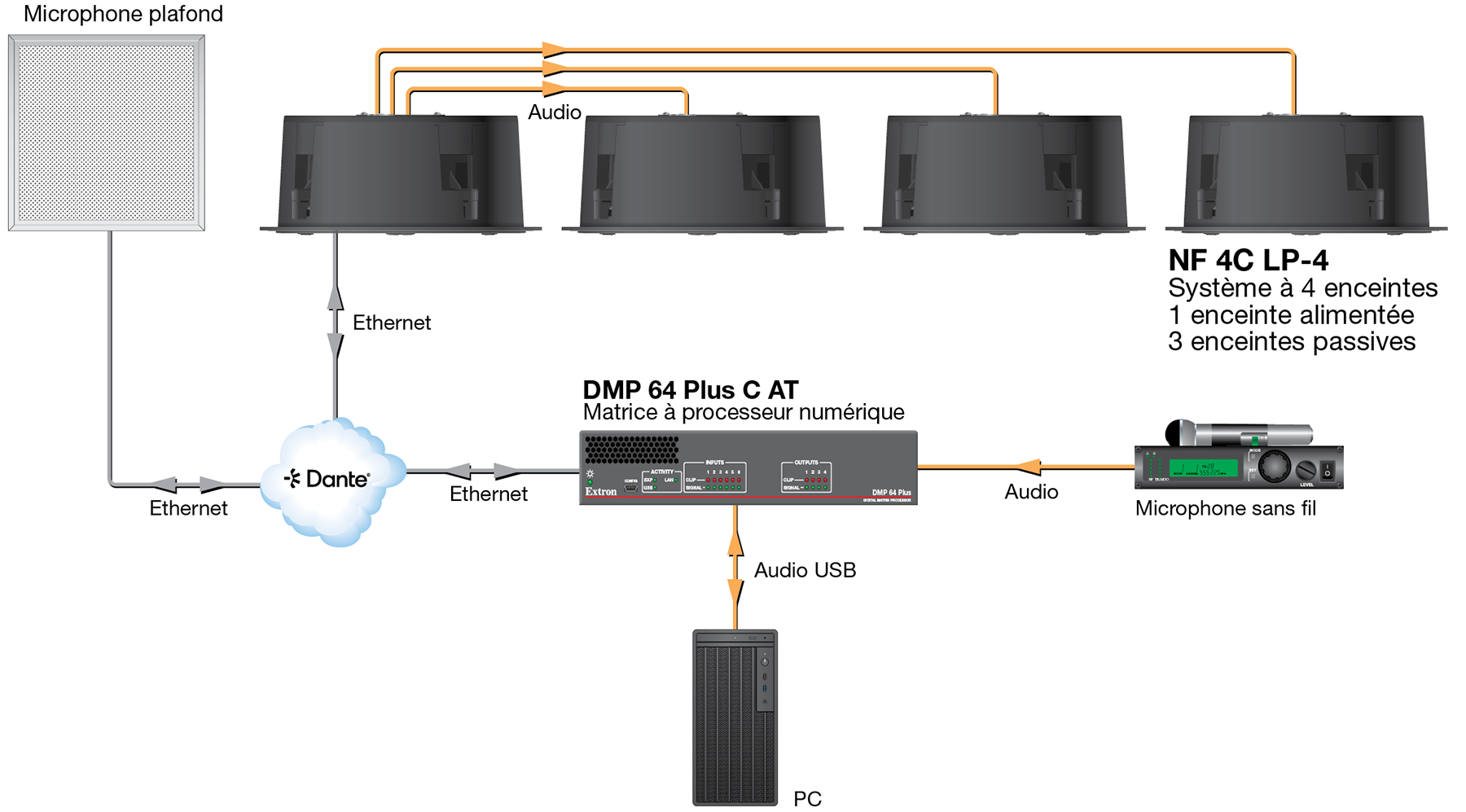

Schéma d'application
Dans cette salle de classe hybride, un système NF 4C LP est utilisé pour amplifier la voix de l'enseignant à partir d'un microphone sans fil. Des microphones plafond équipés Dante sont placés au‑dessus des étudiants pour capter les questions qu'ils adressent aux participants distants. Le traitement audio est effectué par un processeur DMP 64 Plus C AT avec sa connexion USB à un PC disposant d'un logiciel de réunion.
