Gamme DTP3 CrossPoint
Intégrant de nombreuses fonctionnalités exceptionnelles, la gamme DTP3 CrossPoint est la solution audiovisuelle multifonctions représentant le prochain standard de l'industrie. L'extension DTP3, les E/S réversibles, le réseau audio Dante, et un amplificateur audio bridgé avec des modes de sortie sélectionnables sont quelques‑uns des avantages destinés à faciliter l'installation et la gestion de chaque projet.
La gamme DTP3 CrossPoint comprend une extension DTP3 pour la vidéo non compressée, l'audio, et le contrôle jusqu'à 100 m (330') sur un seul câble CAT 6A. Les unités sont par ailleurs rétrocompatibles avec les produits équipés DTP de première génération. Les terminaux DTP sont disponibles dans un grand nombre de configurations et formats vidéo pour répondre aux exigences d'installation professionnelle. DTP3 intègre des fonctions avancées telles que le 4K/60 à 4:4:4, l'HDCP 2.3, et la vidéo HDR pour que vous puissiez créer des systèmes aussi simples qu'avancés, et satisfaire ainsi vos clients.
Caractéristiques des terminaux DTP3
Transmission de signaux vidéo, de contrôle bidirectionnel, et audio jusqu'à 100 m (330') sur un câble CAT 6A blindé
Les émetteurs et les récepteurs DTP3 offrent un haut degré de fiabilité et des performances optimales sur une infrastructure de câbles peu coûteuse et facile à installer.
Supporte des résolutions informatiques et vidéo jusqu'à 4K/60 à 4:4:4
Les terminaux DTP3 supportent la spécification HDMI 2.0b, dont les débits de données atteignant 18 Gb/s et la vidéo HDR. Le support du 4K/60 à un échantillonnage de couleurs 4:4:4 nécessite la connexion d'un produit DTP3 compatible.
Conforme HDCP 2.3
Garantit l'affichage des contenus vidéo 4K protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
Support USB
Certains produits DTP3 sont disponibles pour supporter la transmission de l'alimentation, la vidéo DisplayPort au mode alternatif USB‑C, et les données USB.

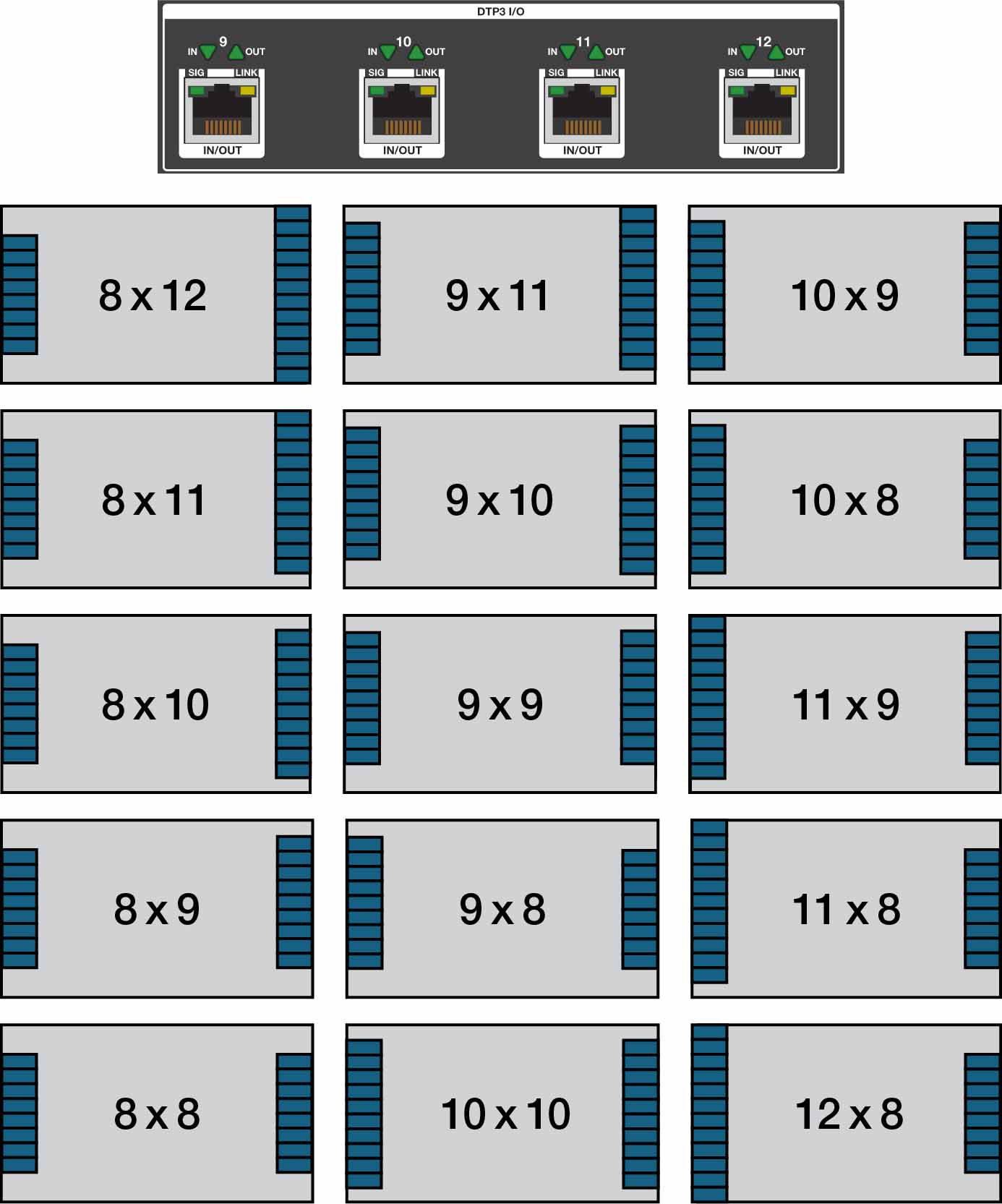

Chaque modèle DTP3 CrossPoint comprend des ports DTP3 réversibles qui fonctionnent comme des entrées ou des sorties, permettant diverses configurations matricielles. La grille de commutation offre un routage flexible des signaux et une commutation vidéo numérique fiable, ce qui permet de supporter de nombreuses applications dans une seule installation et de fournir une flexibilité exceptionnelle pour la reconfiguration des capacités du système suivant l'évolution des exigences. Un modèle comme la DTP3 CrossPoint 884 supporte 14 autres configurations d'entrée/sortie, en plus de la configuration 8x8 dédiée, comme le montre le graphique ci‑dessous.
Réseau Dante
La gamme DTP3 CrossPoint fournit un réseau audio Dante pour permettre un transport audio sur un réseau local, donnant accès à un large éventail de produits audio compatibles. L'interface Dante 32x32 est connectée via des ports Ethernet Gigabit principaux et redondants avec la PoE fournie sur le port principal.
Dante permet de distribuer l'audio numérique haute résolution non compressé via un réseau de données Ethernet commuté en utilisant les protocoles standard TCP/IP, tout en répondant aux exigences strictes de qualité de l'audio professionnel.
Amplificateur configurable
Les modèles DTP3 CrossPoint IPCP A sont équipés d'un amplificateur audio avec des modes de puissance de sortie sélectionnables :
100 W stéréo sous 4 Ω ou 8 Ω
200 W mono sous 8 Ω
200 W mono sous 70 V ou 100 V
Elle est équipée d'un amplificateur de classe D, disposant de la technologie brevetée CDRS™ (Class D Ripple Suppression), exclusivité d'Extron, qui offre un signal audio clair et lisse, ainsi qu'une amélioration dans la fidélité du signal, par rapport aux amplificateurs de classe D traditionnels.
Conception traditionnelle
Les amplificateurs de classe D traditionnels se caractérisent par un ronflement à fréquence élevée sur la sortie audio. Résultat : le signal est déformé et des émissions électromagnétiques se produisent sur le câble de sortie.
Conception CDRS Extron
La technologie CDRS supprime le ronflement de la forme d'onde de la sortie audio pour que le signal apparaisse pur et comparable aux performances d'un amplificateur linéaire traditionnel. L'amplificateur de classe D offre de cette façon des performances audio considérablement améliorées.
Disponible pour les unités DTP3 CrossPoint 662, DTP3 CrossPoint 642, et DTP3 CrossPoint 622, le système de présentation sans fil ShareLink Pro intégré permet à quiconque de présenter un contenu depuis des ordinateurs, tablettes, ou smartphones sur un écran pour faciliter la collaboration. Il comprend une technologie avancée qui peut afficher simultanément jusqu'à quatre contenus d'appareils, y compris toute entrée de la grille de commutation. Le ShareLink Pro dispose de modes de collaboration et de modération qui facilitent un accès libre et contrôlé à la collaboration, ainsi que de deux ports Ethernet pour des environnements plus sécurisés. ConferenceShare™ assure le partage de l'audio et la vidéo via une connexion sans fil depuis les périphériques USB de la salle avec un ordinateur portable Windows ou macOS disposant de Teams, Zoom, ou d'un autre système de communications unifiées.
ShareLink Pro 2500
ShareLink Pro 2000
ShareLink Pro DTP3 CrossPoint
ConferenceShare
Oui
Oui
Oui
Ports Ethernet
Deux
Un
Deux
Contrôle de l'écran
RS-232/CEC/IR/série
CEC
IPCP Pro
Support d'écrans
Deux
Un
Une seule image assignable aux sorties de la grille
Contrôle d'E/S
Oui
Non
IPCP Pro
Apprentissage actif
LinkLicense optionnelle
Non
Non
Affichage dynamique
LinkLicense optionnelle
LinkLicense optionnelle
Non
Tableau comparatif des caractéristiques essentielles ShareLink Pro
Le scaler Vector 4K intègre une interpolation bicubique multi‑tap, élaboré par Extron, qui crée un nouveau pixel en faisant la moyenne de pixels adjacents, supérieurs, inférieurs, latéraux, et en diagonal du nouveau pixel. Une sortie nette et précise est ainsi produite, préservant la qualité du pixel, contrairement à d'autres méthodes de redimensionnement d'image.
Les algorithmes du Vector 4K s'adaptent de façon continue et dynamique, garantissant ainsi un traitement optimal pour le redimensionnement des images (upscaling/downscaling) ou les applications 1:1 en pass‑through. L'interpolation dite du plus proche voisin, par laquelle un pixel est dupliqué vers un pixel adjacent, et l'interpolation bilinéaire, qui crée un nouveau pixel en faisant la moyenne des pixels adjacents supérieurs, inférieurs, latéraux du nouveau pixel créé, sont deux alternatives moins fiables à l'interpolation bicubique. Ces deux méthodes peuvent produire une sortie de qualité inférieure, qui se traduit par la perte de données pouvant rendre le contenu inexploitable.
Méthode du plus proche voisinInterpolation bilinéaireInterpolation bicubique
Commutation propre
Pour garantir une commutation rapide et propre dans les applications complexes, quatre effets de transitions fluides sont disponibles.
Cut au noir — Effectue une coupure instantanée de l'entrée active au noir puis coupe vers la nouvelle entrée sélectionnée
Fondu au noir — Effectue un fondu de l'entrée active au noir puis un fondu vers la nouvelle entrée
Cut fluide — Met en pause la vidéo active puis coupe instantanément vers la nouvelle entrée
Fondu fluide — Met en pause la vidéo active puis effectue un fondu vers la nouvelle entrée sélectionnée
Transition entre les images des visages de personnes et l'image d'une diapositive PowerPoint montrant des indications générales sur un produit via un cut au noir de courte durée avant le changement d'images.Transition entre les images des visages de personnes et l'image d'une diapositive PowerPoint montrant des indications générales sur un produit à travers une dissolution avec un écran noir avant le changement d'images.Cut entre l'image des visages de personnes et l'image d'une diapositive PowerPoint montrant des indications générales sur un produit.Dissolution entre l'image des visages de personnes et l'image d'une diapositive PowerPoint montrant des indications générales sur un produit.
Faites le test ! Sélectionnez un bouton pour voir l'effet de transition.
Traitement audio
La gamme DTP3 CrossPoint comprend un traitement du signal audio ProDSP Extron avec une annulation d'écho acoustique. L'architecture à virgule flottante 64 bits assure une gamme dynamique parfaitement étendue. Des convertisseurs audio 24 bits avec échantillonnage 48 kHz maintiennent la transparence du signal audio.
DSP Configurator Pro - Routage matriciel audio
DSP Configurator Pro - Configuration audio USB
L'installation et l'optimisation sont facilitées à l'aide du logiciel intuitif DSP Configurator Pro. La mise en page modulaire à l'écran offre un accès rapide à tous les outils de traitement numérique de signaux audio numérique ainsi qu'aux fonctions AEC et de contrôle actif du bruit. Ces fonctions comprennent le contrôle de niveau, le traitement dynamique, les filtres, le retard, le ducking, le bruit, la suppression du larsen, et la commutation en matrice, ainsi que le vu‑mêtre en temps réel pour la perte de retour d'écho (ERL), le renforcement de perte de retour d'écho (ERLE) et la réduction totale d'écho (TER).
Les modèles DTP3 CrossPoint IPCP A intègrent un processeur de contrôle IP Link® Pro Extron avec un switch LAN AV à trois ports dédié et sécurisé, et un port Ethernet standard. La PoE+ est fournie sur deux des ports LAN AV, offrant une alimentation pratique pour les écrans de contrôle TouchLink Pro Extron.
Les ports de commutation réseau du LAN AV permettent de contrôler des appareils audiovisuels placés à proximité, et les protéger des interférences ou des intrusions extérieures.
Les modèles DTP3 CrossPoint IPCP A offrent un traitement haut débit et un grand nombre de ports de contrôle, pour le contrôle intégral et personnalisable d'un système audiovisuel complet, et notamment de tous les écrans et sources, ainsi que de l'éclairage, des stores, des écrans de projection, des détecteurs de mouvement, et bien d'autres options.
Comme tous les systèmes de contrôle Extron, les modèles DTP3 CrossPoint 108 IPCP A sont des produits très simples à utiliser et à configurer à l'aide du logiciel Global Configurator®. La version la plus récente de Global Configurator inclut des fonctionnalités performantes et avancées, telles que la logique conditionnelle, les variables locales, et les macros.

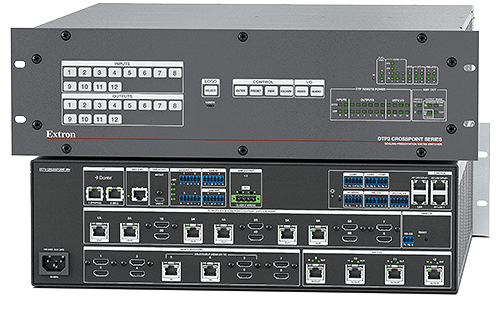

Grille de commutation 4K/60 configurable de 8x12 à 12x8
8 entrées dédiées : 6 HDMI 2 HDMI/DTP3
8 sorties dédiées : 6 HDMI/DTP3 2 HDMI
L'audio et la vidéo peuvent être routés conjointement ou de façon indépendante
Les voyants LED du panneau avant fournissent une supervision pratique de paramètres essentiels
Réseau audio Dante 32x32 avec PoE sur port principal
Port d'expansion audio numérique permettant l'ajout d'un DSP supplémentaire et l'expansion des capacités d'entrée/sortie
L'interface audio USB permet au PC hôte d'accéder aux flux audio avec des configurations d'entrée/sortie 0x6, 2x4, 4x2, 6x0 ou 2x2 sélectionnables
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie audio
L'interface audio USB permet au PC hôte d'accéder aux flux audio avec des configurations d'entrée/sortie 0x6, 2x4, 4x2, 6x0 ou 2x2 sélectionnables
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie audio
Quatre entrées micro/ligne avec alimentation fantôme 48 V
Amplificateur de classe D avec modes de puissance sélectionnables : 100 W stéréo sous 4 Ω ou 8 Ω 200 W mono sous 8 Ω 200 W mono sous 70 V ou 100 V
Processeur de contrôle quatre cœurs IP Link Pro xi intégré
Switch LAN AV à trois ports dédié avec PoE+ et port Ethernet standard
Toutes les sorties incluent le scaler Vector 4K
Des entrées et des sorties DTP3 intégrées supportent la transmission de signaux vidéo 18 Gb/s, audio, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé
Les sorties DTP3 peuvent être configurées pour une compatibilité avec les grilles de commutation XTP et les écrans HDBaseT
Quatre ports d'E/S DTP3 réversibles permettent des configurations matricielles de 12x8 à 8x12

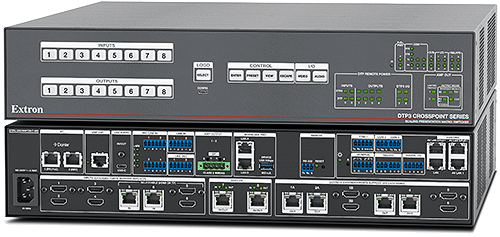

DTP3 CrossPoint 662
Grille de commutation 4K/60 configurable de 6x8 à 8x6
6 entrées dédiées : 4 HDMI 2 HDMI/DTP3
6 sorties dédiées : 2 HDMI/DTP3 2 DTP3 2 HDMI
L'audio et la vidéo peuvent être routés conjointement ou de façon indépendante
Les voyants LED du panneau avant fournissent une supervision pratique de paramètres essentiels
Réseau audio Dante 32x32 avec PoE sur port principal
Port d'expansion audio numérique permettant l'ajout d'un DSP supplémentaire et l'expansion des capacités d'entrée/sortie
L'interface audio USB permet au PC hôte d'accéder aux flux audio avec des configurations d'entrée/sortie 0x6, 2x4, 4x2, 6x0 ou 2x2 sélectionnables
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie audio
L'interface audio USB permet au PC hôte d'accéder aux flux audio avec des configurations d'entrée/sortie 0x6, 2x4, 4x2, 6x0 ou 2x2 sélectionnables
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie audio
Quatre entrées micro/ligne avec alimentation fantôme 48 V
Amplificateur de classe D avec modes de puissance sélectionnables : 100 W stéréo sous 4 Ω ou 8 Ω 200 W mono sous 8 Ω 200 W mono sous 70 V ou 100 V
Système de présentation sans fil ShareLink Pro intégré
Processeur de contrôle quatre cœurs IP Link Pro xi intégré
Switch LAN AV à trois ports dédié avec PoE+ et port Ethernet standard
Des entrées et des sorties DTP3 intégrées supportent la transmission de signaux vidéo 18 Gb/s, audio, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé
Deux ports d'E/S DTP3 réversibles permettent des configurations matricielles de 6x8 à 8x6
Les sorties DTP3 peuvent être configurées pour une compatibilité avec les grilles de commutation XTP et les écrans HDBaseT
Toutes les sorties incluent le scaler Vector 4K

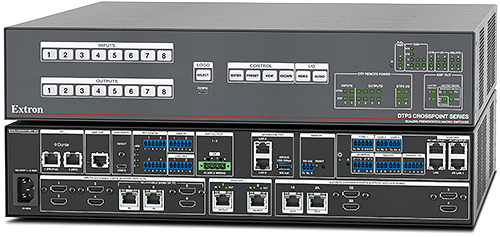

DTP3 CrossPoint 642
Grille de commutation 4K/60 configurable de 6x6 à 8x4
6 entrées dédiées : 4 HDMI 2 HDMI/DTP3
4 sorties dédiées : 2 HDMI/DTP3 2 HDMI
L'audio et la vidéo peuvent être routés conjointement ou de façon indépendante
Les voyants LED du panneau avant fournissent une supervision pratique de paramètres essentiels
Réseau audio Dante 32x32 avec PoE sur port principal
Port d'expansion audio numérique permettant l'ajout d'un DSP supplémentaire et l'expansion des capacités d'entrée/sortie
L'interface audio USB permet au PC hôte d'accéder aux flux audio avec des configurations d'entrée/sortie 0x6, 2x4, 4x2, 6x0 ou 2x2 sélectionnables
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie audio
L'interface audio USB permet au PC hôte d'accéder aux flux audio avec des configurations d'entrée/sortie 0x6, 2x4, 4x2, 6x0 ou 2x2 sélectionnables
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie audio
Quatre entrées micro/ligne avec alimentation fantôme 48 V
Amplificateur de classe D avec modes de puissance sélectionnables : 100 W stéréo sous 4 Ω ou 8 Ω 200 W mono sous 8 Ω 200 W mono sous 70 V ou 100 V
Système de présentation sans fil ShareLink Pro intégré
Processeur de contrôle quatre cœurs IP Link Pro xi intégré
Switch LAN AV à trois ports dédié avec PoE+ et port Ethernet standard
Des entrées et des sorties DTP3 intégrées supportent la transmission de signaux vidéo 18 Gb/s, audio, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé
Deux ports d'E/S DTP3 réversibles permettent des configurations matricielles de 6x6 à 8x4
Les sorties DTP3 peuvent être configurées pour une compatibilité avec les grilles de commutation XTP et les écrans HDBaseT
Toutes les sorties incluent le scaler Vector 4K

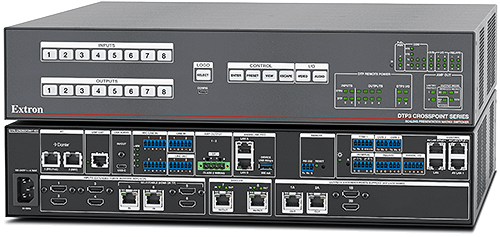

DTP3 CrossPoint 622
Grille de commutation 4K/60 configurable de 6x4 à 8x2
6 entrées dédiées : 4 HDMI 2 HDMI/DTP3
2 sorties dédiées : 2 HDMI/DTP3
L'audio et la vidéo peuvent être routés conjointement ou de façon indépendante
Les voyants LED du panneau avant fournissent une supervision pratique de paramètres essentiels
Réseau audio Dante 32x32 avec PoE sur port principal
Port d'expansion audio numérique permettant l'ajout d'un DSP supplémentaire et l'expansion des capacités d'entrée/sortie
L'interface audio USB permet au PC hôte d'accéder aux flux audio avec des configurations d'entrée/sortie 0x6, 2x4, 4x2, 6x0 ou 2x2 sélectionnables
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie audio
L'interface audio USB permet au PC hôte d'accéder aux flux audio avec des configurations d'entrée/sortie 0x6, 2x4, 4x2, 6x0 ou 2x2 sélectionnables
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie audio
Quatre entrées micro/ligne avec alimentation fantôme 48 V
Amplificateur de classe D avec modes de puissance sélectionnables : 100 W stéréo sous 4 Ω ou 8 Ω 200 W mono sous 8 Ω 200 W mono sous 70 V ou 100 V
Système de présentation sans fil ShareLink Pro intégré
Processeur de contrôle quatre cœurs IP Link Pro xi intégré
Switch LAN AV à trois ports dédié avec PoE+ et port Ethernet standard
Des entrées et des sorties DTP3 intégrées supportent la transmission de signaux vidéo 18 Gb/s, audio, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé
Deux ports d'E/S DTP3 réversibles permettent des configurations matricielles de 6x4 à 8x2
Les sorties DTP3 peuvent être configurées pour une compatibilité avec les grilles de commutation XTP et les écrans HDBaseT
