La grille de commutation la plus innovante.
Des fonctionnalités et des performances adaptées à chaque application.
Gamme DTP CrossPoint 4K
Les grilles de commutation hautes performances DTP CrossPoint® 4K Extron sont les produits indispensables pour vos systèmes de présentation 4K. Ces grilles de commutation multifonctions offrent, dans un seul boîtier, tout le savoir-faire technologique nécessaire pour concevoir et réaliser des systèmes audiovisuels ingénieux. La gamme DTP CrossPoint 4K s'impose comme la nouvelle référence de l'industrie pour des systèmes audiovisuels entièrement intégrés, simplifiant considérablement la conception et l'installation des systèmes, et réduisant considérablement le coût total d'acquisition pour votre client.



Caractéristiques de la gamme
Commutation 4K
Tous les produits DTP CrossPoint 4K supportent des signaux 4K sur toutes les entrées et sorties vidéo. Les capacités de commutation entre les entrées et les sorties vous offrent de nombreuses possibilités de conception, afin de répondre aux besoins audiovisuels des salles de conseil, des amphithéâtres, ou d'autres applications disposant de plusieurs sources et écrans.

Scaler Vector 4K
Le scaler Vector 4K intègre une interpolation bicubique multi-tap, élaboré par Extron, qui crée un nouveau pixel en faisant la moyenne de pixels adjacents, supérieurs, inférieurs, latéraux, et en diagonal du nouveau pixel. Une sortie nette et précise est ainsi produite, préservant le détail de pixel unique, contrairement à d'autres méthodes de redimensionnement d'images.
Les algorithmes de Vector 4K s'adaptent de façon continue et dynamique, garantissant ainsi un traitement optimal pour le redimensionnement des images (upscaling/downscaling) ou les applications 1:1 en pass-through. L'interpolation dite du plus proche voisin, par laquelle un pixel est dupliqué vers un pixel adjacent, et l'interpolation bilinéaire, qui crée un nouveau pixel en faisant la moyenne des pixels adjacents supérieurs, inférieurs, latéraux du nouveau pixel créé, sont deux alternatives moins fiables à l'interpolation bicubique. Ces deux méthodes peuvent produire une sortie de qualité inférieure, qui se traduit par la perte de données pouvant rendre le contenu inexploitable.



Échantillonnage 4:4:4 de la chrominance
Le scaler Vector 4K exclusif Extron applique un traitement de précision 30 bits et maintient un échantillonnage 4:4:4 de la chrominance pour garantir la diffusion d'images de qualité irréprochable. Ce niveau de traitement conserve les détails précis de l'image et des couleurs, notamment le texte et les lignes de pixels individuels dans un contenu informatique.
Par opposition, les scalers d'autres fabricants suivent communément le modèle YCbCr, ou domaine de la vidéo composante, en employant le sous-échantillonnage 4:2:2 ou 4:2:0 de la chrominance. La bande passante requise pour traiter le signal est ainsi réduite, aux dépens de détails limités de couleurs. Le sous-échantillonnage de la chrominance peut être acceptable lors du traitement de contenu vidéo plein mouvement ; il peut toutefois avoir une incidence négative sur la clarté de l'image avec un contenu généré par un PC. Le traitement de couleurs 4:4:4 du Vector&nbps; 4K conserve, de son côté, les détails de couleurs les plus subtiles, présents dans la source originale.


Traitement interne avec échantillonnage 4:4:4 complet de la chrominance qui préserve le détail de couleurs pour des applications dans lesquelles la qualité des images est un facteur essentiel
Transitions fluides
Pour garantir une commutation rapide et propre dans les applications complexes, quatre effets de transitions fluides sont disponibles.
- Cut au noir — Effectue une coupure instantanée de l'entrée active au noir puis coupe vers la nouvelle entrée sélectionnée
- Fondu au noir — Effectue un fondu de l'entrée active au noir puis un fondu vers la nouvelle entrée
- Cut fluide — Met en pause la vidéo active puis coupe instantanément vers la nouvelle entrée
- Fondu fluide — Met en pause la vidéo active puis effectue un fondu vers la nouvelle entrée sélectionnée


Faites le test ! Cliquez sur un bouton bleu pour voir l'effet de transition
Insertion et stockage d'images
Il est possible de charger des fichiers d'images JPEG, PNG, et BMP pour les utiliser comme logos ou comme contenus complémentaires et les diffuser sur la sortie DTP scalée. Les logos peuvent être placés partout sur l'écran. La transparence de l'image est supportée, notamment avec les techniques d'insertion Alpha channel, level keying, et color keying. Des images plein écran de résolution atteignant 4096 x 2160 peuvent également être rappelées pour renseigner l'auditoire.

Faites le test ! Glissez puis déplacez le logo à l'écran à l'emplacement de votre choix
Contrôle et supervision Ethernet
Le contrôle Ethernet offre des capacités centralisées de supervision, de contrôle, et de résolution de problèmes pour chaque espace de réunion et de présentation d'une société. Par ailleurs, l'insertion RS-232 du port Ethernet peut être utilisée pour permettre l'accès au processeur de contrôle par des appareils déportés sur le même câble CATx utilisé pour la transmission vidéo.
Le logiciel GlobalViewer Enterprise (GVE) simplifie la gestion de ressources de systèmes audiovisuels avec un contrôle intuitif de centaines de fonctions audiovisuelles courantes. GVE gère, supervise, et contrôle de manière optimale près de la totalité des appareils présents sur un réseau standard, quel que soit le nombre de salles. Les entreprises, les universités, et les autorités gouvernementales disposent généralement de centaines d'espaces de travail collaboratif, répartis sur de vastes zones. GVE vous permet de gérer ces technologies audiovisuelles en constante évolution tout en exploitant efficacement les ressources utiles depuis la fenêtre d'assistance. Dans GVE, la fenêtre d'assistance fournit toutes les informations nécessaires sur l'ensemble de l'entreprise ou du campus, sur une même interface intuitive.




Salle de conseil

Salle de réunion

Auditorium

Caractéristiques exclusives Extron
Extension de signaux DTP
Les modèles DTP CrossPoint 4K intègrent une connectivité paires torsadées DTP qui supporte une extension de signaux 4K jusqu'à 100 m (330') sur un câble CATx blindé. Ces modèles sont compatibles avec tous les produits DTP, et offrent diverses possibilités de conception sur la plateforme d'intégration la plus complète de l'industrie audiovisuelle.
Les DTP Systems comprennent de nombreux extendeurs de signaux aux formes et aux formats vidéo variés, ainsi qu'une large gamme de distributeurs amplificateurs, de sélecteurs, et de grilles de commutation. Chaque produit DTP se caractérise par une conversion de signaux intégrée, afin que chaque émetteur DTP soit compatible avec tout récepteur DTP, indépendamment du format vidéo.
Par ailleurs, les modèles DTP CrossPoint 4K sont configurables pour assurer une compatibilité avec toutes les grilles de commutation modulaires XTP CrossPoint Extron, et les écrans équipés en HDBaseT.

Traitement audio
Tous les modèles DTP CrossPoint 4K offrent un traitement du signal audio ProDSP Extron avec une annulation d'écho acoustique. L'architecture à virgule flottante 64 bits assure une gamme dynamique parfaitement étendue. Des convertisseurs audio 24 bits avec échantillonnage 48 kHz maintiennent la transparence du signal audio.
L'installation et l'optimisation sont facilitées à l'aide du logiciel intuitif DSP Configurator™. La mise en page modulaire à l'écran offre un accès rapide à tous les outils de traitement numérique de signaux audio numérique ainsi qu'aux fonctions AEC et de contrôle actif du bruit. Ces fonctions comprennent le contrôle de niveau, le traitement dynamique, les filtres, le retard, le ducking, le bruit, la suppression du larsen et le mixage de grille, ainsi que le vu-mêtre en temps réel pour la perte de retour d'écho (ERL), le renforcement de perte de retour d'écho (ERLE) et la réduction totale d'écho (TER).



Processeur de contrôle IP Link Pro xi
Les modèles DTP CrossPoint 4K IPCP Q intègrent un processeur de contrôle IP Link® Pro Extron avec un switch LAN AV à trois ports dédié et sécurisé, et un port Ethernet standard. Les ports de commutation réseau du LAN AV permettent de contrôler des appareils audiovisuels placés à proximité, et les protéger des interférences ou des intrusions extérieures.
La DTP CrossPoint 4K IPCP Q offre un traitement haut débit et un grand nombre de ports de contrôle, pour le contrôle intégral et personnalisable d'un système audiovisuel complet, et notamment de tous les appareils source et écrans, ainsi que de l'éclairage, des stores, des écrans de projection, des détecteurs de mouvement, et bien d'autres options.
Comme tous les systèmes de contrôle Extron, la grille DTP CrossPoint 4K IPCP Q est un produit très simple à utiliser et à configurer à l'aide du logiciel Global Configurator®. La version la plus récente de Global Configurator inclut des fonctionnalités performantes et avancées, telles que la logique conditionnelle, les variables locales, et les macros.


Amplificateurs de puissance XTRA
Les modèles DTP CrossPoint 4K IPCP SA et DTP CrossPoint 4K IPCP MA 70 sont équipés d'amplificateurs de puissance audio avec la technologie brevetée CDRS™ (Class D Ripple Suppression), pour offrir une onde plus lisse et reproduire de façon plus fidèle le signal, par rapport aux amplificateurs de classe D traditionnels.
Conception traditionnelle

Les amplificateurs de classe D traditionnels se caractérisent par un ronflement à fréquence élevée sur la sortie audio. Résultat : le signal est déformé et des émissions électromagnétiques se produisent sur le câble de sortie.
Conception CDRS Extron

La technologie CDRS supprime le ronflement de la forme d'onde de la sortie audio pour que le signal apparaisse pur et comparable aux performances d'un amplificateur linéaire traditionnel. L'amplificateur de classe D offre de cette façon des performances audio considérablement améliorées.
Sources d'alimentation Everlast
Nous avons conçu et fabriqué nos sources d'alimentation Everlast en interne, en utilisant des composants d'excellente qualité et des topologies modernes très performantes pour la gestion thermique, la commutation du transistor, la dissipation énergétique, et quasiment tout autre aspect essentiel du système d'alimentation. Chaque source d'alimentation Everlast est le fruit d'un travail méticuleux et bénéficie d'une attention comparable à nos solutions vidéo haut de gamme, déjà récompensées par l'industrie.
Dans l'industrie audiovisuelle, les fabricants utilisent généralement des sources d'alimentation ordinaires d'autres fournisseurs. Ces sources d'alimentation produites en masse sont souvent conçues pour satisfaire des niveaux de prix abordables, et incluent les composants les moins chers pour respecter les normes minimales de fabrication. L'utilisation d'un ventilateur plastique à la place d'une solution métallique supérieure, ou d'une diode à bas prix à la place d'un transistor performant, ou d'un condensateur affichant une tolérance de 10% au lieu d'une version à 20% permet certes de faire des économies, mais cette réduction des dépenses peut devenir une charge plus onéreuse en cas de défaillance électrique du produit. Ces sources d'alimentation à bas coût, produites en masse, emploient souvent des principes de conception dépassés et des topologies archaïques.

Vue d'ensemble

-
Plus
Contrôleur sur panneau avant QuickSwitch (QS-FPC) avec boutons rétroéclairés à trois couleurs, assurant un fonctionnement simple et intuitif
-
Plus
Switch LAN AV à trois ports dédié et port Ethernet standard
-
Plus
Les signaux audiovisuels peuvent être routés conjointement ou séparément, notamment l'HDMI avec audio PCM embeddé à deux canaux
-
Plus
Port de configuration USB sur panneau avant pour une configuration pratique du système
-
Plus
Voyants LED d'état des ports de contrôle pour une supervision pratique
-
Plus
Contrôles du volume et du microphone avec voyants LED indiquant le niveau
-
Plus
Processeur de contrôle quatre cœurs IP Link Pro xi intégré
-
Plus
Deux sorties DTP présentent des connexions HDMI dupliquées pour supporter une supervision au niveau local
-
Plus
Toutes les entrées et sorties locales et distantes supportent des résolutions jusqu'à 4K
-
Plus
Port d'expansion audio numérique permettant l'ajout d'un DSP supplémentaire et l'expansion des capacités d'entrée/sortie
-
Plus
Scaling vidéo jusqu'à 4K pour chaque sortie DTP avec commutation propre et insertion de logos
-
Plus
Les sorties paires torsadées peuvent être configurées à des fins de compatibilité avec les gammes DTP 230 et DTP 330, les grilles de commutation XTP CrossPoint, ou les écrans équipés HDBaseT
-
Plus
Les entrées paires torsadées peuvent être configurées à des fins de compatibilité avec les gammes DTP 230, DTP 330, ou XTP Systems
-
Plus
Permet la transmission du signal numérique jusqu'à 100 m (330') à l'aide d'un seul câble CATx
-
Plus
Quatre entrées micro/ligne avec alimentation fantôme 48 V, pour le mixage des microphones ou des sources niveau ligne dans les sorties audio
-
Plus
ProDSP Extron avec l'AEC (annulation d'écho acoustique) offrant un contrôle total des niveaux d'entrée et de sortie ainsi qu'une vaste sélection d'outils de traitement audio et des options de mixage pour les signaux de niveau ligne et microphone
-
Plus
Amplificateur stéréo ou mono 70 V basse consommation de classe D, avec 100 W rms de puissance de sortie

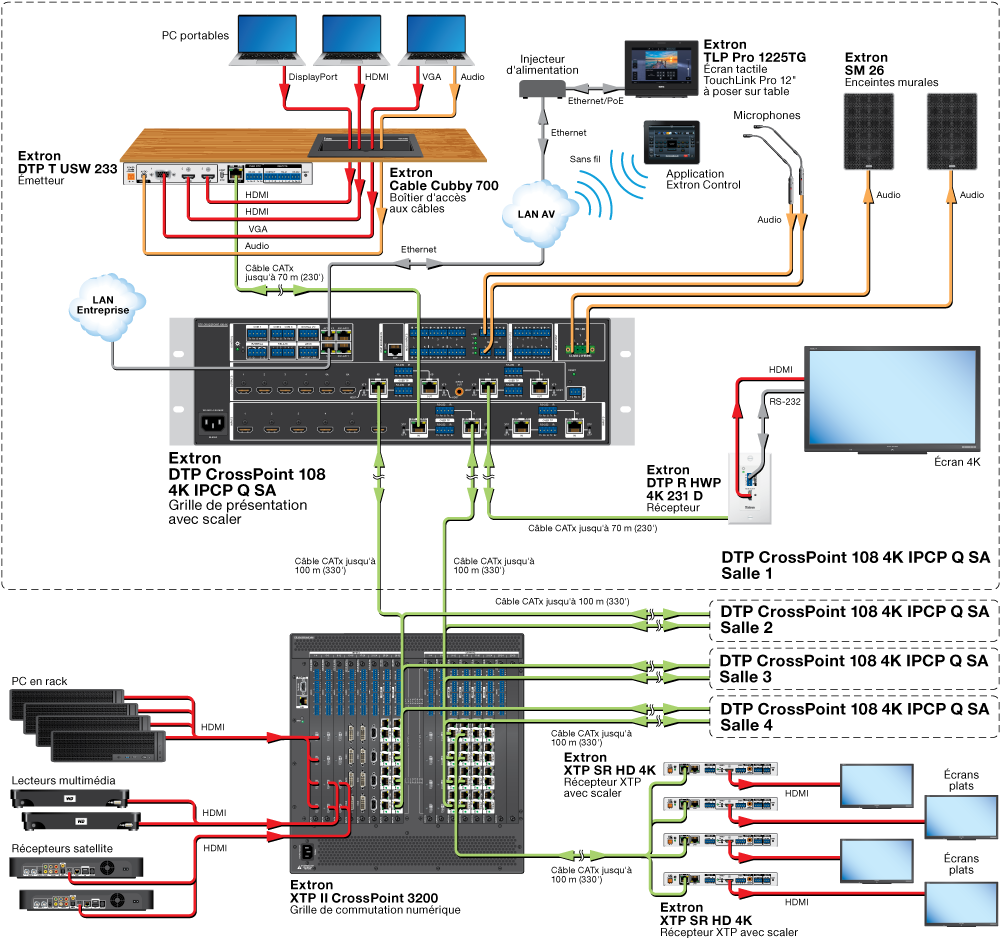

Schéma d'application
Informations sur les produits

DTP CrossPoint 108 4K
Grille de commutation 10x8, avec scaler 4K et commutation propre

DTP CrossPoint 86 4K
Grille de commutation 8x6, avec scaler 4K et commutation propre

DTP CrossPoint 84 4K
Grille de commutation 8x4, avec scaler 4K et commutation propre

DTP CrossPoint 82 4K
Grille de commutation 8x2, avec scaler 4K et commutation propre
La plateforme d'intégration la plus complète de l'industrie audiovisuelle
