Processeur multi‑fenêtres 5K avec extension DTP3

Le MGP 641 xi 5K Extron est un processeur multi‑fenêtres qui scale et présente jusqu'à quatre sources HDMI 5K sur un seul écran. Il supporte des écrans avec des formats d'image 16:9, ainsi que des formats ultra‑larges comme le 21:9 et le 32:9. Il intègre la technologie de scaling Vector™ 4K Extron ainsi que des capacités d'annotation avec une LinkLicense Extron^®. Le processeur conforme HDCP 2.3 supporte des images graphiques ou des contenus non scalés dynamiques derrière les fenêtres source, qui peuvent être placées n'importe où sur le canevas de sortie. Le modèle MGP 641 xi 5K SDI supporte en plus des sources 12G‑SDI. Les sorties HDMI et DTP3 fournissent des signaux dupliqués sur des écrans locaux et distants en mode Portrait ou Paysage. Offrant des présentations professionnelles de contenus avec des effets de transition et des fenêtres personnalisables, ainsi que des annotations optionnelles à l'écran, le MGP 641 xi 5K est parfaitement adapté aux environnements haut de gamme et aux événements en direct.

Le MGP 641 xi 5K fournit des capacités complètes de fenêtrage et multi‑images, dont une possibilité de diffusion de chaque source dans sa propre fenêtre. Il est possible d'afficher jusqu'à quatre fenêtres source sur un seul canevas avec un arrière‑plan dynamique ou fixe. La gestion libre des fenêtres permet la juxtaposition, le chevauchement, et le positionnement PiP (Picture-in-Picture) des images.

Le MGP 641 xi 5K utilise le scaler Vector 4K, qui produit une sortie nette et précise tout en préservant la qualité du pixel, contrairement à d'autres méthodes de redimensionnement d'image. Les détails essentiels sont préservés, même lors d'un redimensionnement d'image à une fraction de la résolution originale.

Disponible de manière optionnelle, la LinkLicense^® pour l'annotation avec le MGP 641 xi permet aux présentateurs d'effectuer des annotations sur des présentations ou des vidéos en temps réel à l'aide d'une souris ou d'un écran tactile. Un menu intuitif à l'écran facilite les annotations. Il est aussi possible de capturer et de stocker des images avec des annotations sur la mémoire interne ou une clé USB amovible.

• Presets de fenêtres
• Pointeur
• Couleur
• Dessin à main levée
• Ligne
• Flèche
• Rectangle
• Ellipse
• Choix de la taille
• Remplissage
• Annuler
• Rétablir
• Effacer
• Gomme

Le MGP 641 xi 5K supporte des résolutions de sortie définies par un utilisateur, maximisant ainsi la compatibilité avec des technologies d'affichage en constante évolution, des écrans non conventionnels, et des systèmes LED. Il n'est ainsi plus nécessaire d'effectuer un redimensionnement interne sur l'écran, ce qui accroît la qualité du contenu diffusé.

Il est possible de faire pivoter les signaux de sortie HDMI et DTP3 dupliqués dans le sens horaire, ou dans le sens inverse, sur 90°, assurant ainsi une orientation en mode Portrait ou Paysage des écrans.

Le contenu vidéo dynamique et non scalé d'une source HDMI peut servir d'arrière‑plan pour une présentation. L'entrée unique d'arrière‑plan est disponible pour des arrière-plans, des bandeaux déroulants, ou d'autres contenus. Elle peut également supporter d'autres processeurs MGP 641 xi 5K pour créer un large canevas numérique intégrant jusqu'à 16 fenêtres sur un seul écran.

Lorsqu'un nouveau signal est détecté en amont d'une entrée, le contenu de la fenêtre correspondante est momentanément gelé et bascule vers la nouvelle source. Les utilisateurs peuvent effectuer une sélection parmi divers effets pour afficher et masquer l'image. Les options disponibles pour les effets de transition incluent le cut au noir, le fondu au noir, le cut fluide, et le fondu fluide.

Il est possible de charger des fichiers d'images BMP, JPG, PNG, et TIFF pour les utiliser comme logos ou comme contenus complémentaires et les diffuser sur la sortie. Les logos peuvent être placés partout sur l'écran. La transparence de l'image est supportée, tout comme le level et le color keying. Des images plein écran à des résolutions atteignant 5120 x 2880 peuvent également être rappelées pour renseigner l'auditoire. Le MGP 641 xi 5K supporte également l'incrustation vidéo. Des titres ou d'autres contenus d'une source d'entrée peuvent être insérés sur la sortie de programme. Il est possible d'effectuer des commutations en entrée vers la sortie de programme associée à l'effet d'insertion vidéo, en intégrant des transitions de mise en pause/fondu ou de mise en pause/cut.

L'agencement des fenêtres et l'arrière‑plan peuvent être enregistrés comme preset puis rappelés par le biais d'un hard cut ou d'une transition animée. Le mode de mise en forme automatique est également disponible pour configurer automatiquement la disposition de la fenêtre comme agencement plein écran, juxtaposé, pyramidal, ou partagé en quatre, en se basant sur les fenêtres qui comportent une image ou un signal d'entrée actif. Lorsqu'un signal est détecté ou supprimé depuis une entrée, le preset de fenêtre s'ajuste automatiquement pour supporter le nouvel assortiment de sources.

Le MGP 641 xi 5K intègre une connectivité paires torsadées DTP3 qui supporte une extension de signaux 4K/60 à 4:4:4 non compressés jusqu'à 100 m (330') sur un câble CAT 6A blindé lors d'une association avec des terminaux DTP3. Par ailleurs, le MGP 641 xi 5K est configurable pour assurer une compatibilité avec toutes les grilles de commutation modulaires XTP II CrossPoint Extron, et les écrans équipés en HDBaseT.

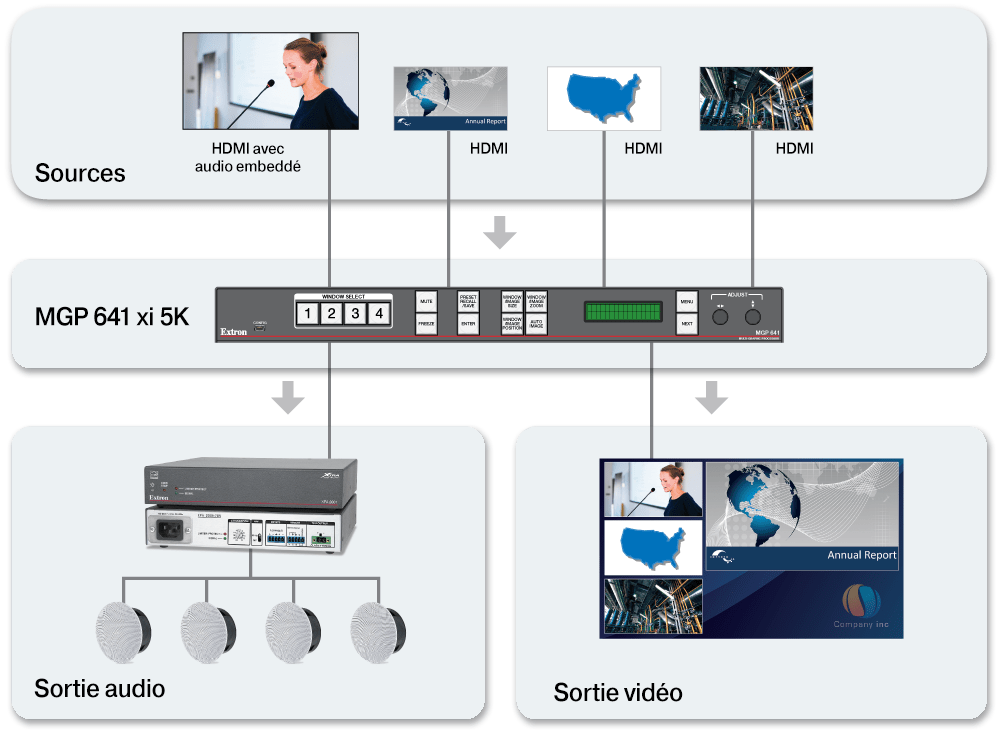

Dans de nombreuses installations audiovisuelles professionnelles, la qualité audio est aussi essentielle que la performance vidéo. Le MGP 641 xi 5K a été conçu en veillant à fournir une simplicité d'accès et un traitement flexible des signaux audio. L'audio présent sur la sortie vidéo peut être étendu sur la sortie DTP3 ou extrait comme audio stéréo symétrique ou asymétrique pour plus de traitement ou d'amplification.

Pour plus de possibilités de configuration et de contrôle du MGP 641 xi 5K, Extron offre une application logicielle intuitive. Le logiciel de configuration pour mur d'images (VCS) assure une rapidité et une facilité de configuration et de fonctionnement du système. Les pages Web embarquées permettent d'utiliser un navigateur standard pour la supervision et le dépannage d'appareils sur une interface Web intuitive. Par ailleurs, le contrôle USB local permet aux utilisateurs d'ajuster facilement la taille et le positionnement des fenêtres avec une souris connectée ou un écran tactile.
