Enceintes plafond large bande 3" fidèles et simples à installer
Enceintes SoundField XD SF 3C LP et SF 3CT LP
Les enceintes plafond SoundField XD donnent une nouvelle dimension aux technologies d'enceintes pour applications audiovisuelles professionnelles. Avec leurs matériaux innovants, leur construction modulaire, et leurs caractéristiques uniques, ces enceintes permettent de réaliser des économies considérables et offrent des performances supérieures. Nous avons entièrement conçu les enceintes plafond de la gamme SoundField XD.
La SF 3C LP et la SF 3CT LP Extron sont des enceintes plafond large bande de 76,2 mm (3") dotées d'un coffret arrière composite compact de 102 mm (4") de profondeur pour des plafonds plenum. Elles conviennent parfaitement aux installations présentant des contraintes d'espace en plafond, en raison des systèmes de CVC, de la plomberie, des fourreaux, ou d'autres structures.
Le boîtier idéal pour une enceinte doit être construit de manière à éviter les résonances et les ondes stationnaires internes. Il doit également être léger et prévu pour une utilisation dans des espaces d'aération plenum. Toutes ces exigences ont été satisfaites en fabriquant le boîtier suivant un procédé de moulage par injection avec un matériel composite résistant au feu. Résultat : le boîtier est rigide, léger, pourvu d'une isolation acoustique, plenum, et conforme à la norme UL 2043.
Figure 1 — SF 3CT LP dans l'espace d'aération plenum
Installation en une seule opération et répartition des tâches
Les enceintes plafond SF 3C LP et SF 3CT sont disponibles comme ensemble d'enceintes complet et sont idéales pour une installation en une seule opération ou avec une répartition des tâches. L'enceinte peut être installée comme unité complète et fonctionnelle par un seul prestataire. Pour les projets de plus grande envergure dans lesquels l'assemblage de l'enceinte peut s'effectuer en plusieurs étapes, il est possible de séparer le baffle et le coffret arrière, permettant à l'électricien d'installer et de raccorder intégralement le coffret lors de l'installation brute du système. Après sécurisation du site, un intégrateur audiovisuel peut ensuite installer facilement le baffle et la grille de l'enceinte.
Figure 2 — Coffret arrière et baffle de la SF 3CT LP
Grille moderne à fixation magnétique
Les enceintes SoundField XD SF 3C LP et SF 3CT LP possèdent une grille métallique ronde, finement perforée, avec un cadre à bord fin et arrondi, donnant au plafond un aspect travaillé. La grille est connectée solidement au baffle avec une fixation magnétique et s'emboîte rapidement. Une grille carrée, disponible en option, est également composée d'un cadre métallique à bord fin et arrondi finement perforé pour permettre au propriétaire, à l'architecte, ou au décorateur de disposer d'un choix supplémentaire pour adapter l'enceinte à l'environnement. Le système d'assemblage de la grille est de couleur blanche et peut être peint pour s'adapter aux éléments architecturaux de l'environnement.
Figure 3.1 — Grille ronde incluse
Figure 3.2 — Grille carrée SGK SF3C optionnelle
Anneau indicateur Opti‑Torque
Les enceintes SoundField XD SF 3C LP et SF 3CT LP comportent des anneaux indicateurs Opti‑Torque™ exclusifs, qui fournissent une indication visuelle lors d'un vissage correct du bras de verrouillage, empêchant la détérioration de l'enceinte due à un serrage excessif. Lorsqu'un technicien sert les bras de verrouillage, l'anneau indicateur rouge Opti‑Torque™ s'emboîte d'un simple clic, indiquant que l'anneau est en place. L'anneau rouge est inséré autour de la lame du tournevis, et signale au technicien que la pression exercée est suffisante.
Figure 6 — Anneau indicateur Opti‑Torque
Rails en V modulaires et circlips pliables
Afin de faciliter l'installation dans un plafond suspendu, des circlips pliables et des rails en V modulaires avec un nouveau design sont fournis avec les enceintes plafond SoundField XD SF 3C LP et SF 3CT LP. Les rails en V sont un ensemble à deux composants qui sont assemblés sur site. Les circlips amovibles ont été conçus pour faciliter leur manipulation, y compris sur des plafonds avec une cloison sèche. Le technicien fait passer le circlip à travers la découpe de l'enceinte, le déplie, et le positionne selon les besoins. On obtient ainsi un support métallique continu entourant la découpe, qui offrira une meilleure fixation sur le plafond.
Figure 5 — Rail en VFigure 6 — Circlips
Plaque d'accès pour câbles et fourreaux
La plaque d'accès pour câbles et fourreaux permet d'insérer le câble de l'enceinte dans le boîtier, avec ou sans fourreau souple. La plaque d'accès pour câbles et fourreaux se caractérise par deux perforations pour un fourreau de 12,7 mm (0,5") de diamètre, un cordon, ou une pince à vis. Les deux perforations facilitent la connexion en série des enceintes. La plaque d'accès pour câbles et fourreaux peut être orientée pour un montage latéral ou supérieur. Lors d'une orientation latérale, le câble, le cordon, ou le fourreau peut être inséré dans la partie latérale du boîtier, sans augmenter la profondeur générale de 102 mm (4") de l'enceinte. L'orientation supérieure garantit un montage direct pour les plafonds avec une cloison sèche, qui maintient toutes les connexions de câbles, de cordons, ou de fourreaux sur la surface supérieure.
Orientation supérieure
Installez la plaque d'accès pour câbles et fourreaux
Encastrez l'enceinte dans le plafond
Installez la grille
Orientation latérale
Encastrez l'enceinte dans le plafond
Installez la plaque d'accès pour câbles et fourreaux
Installez la grille

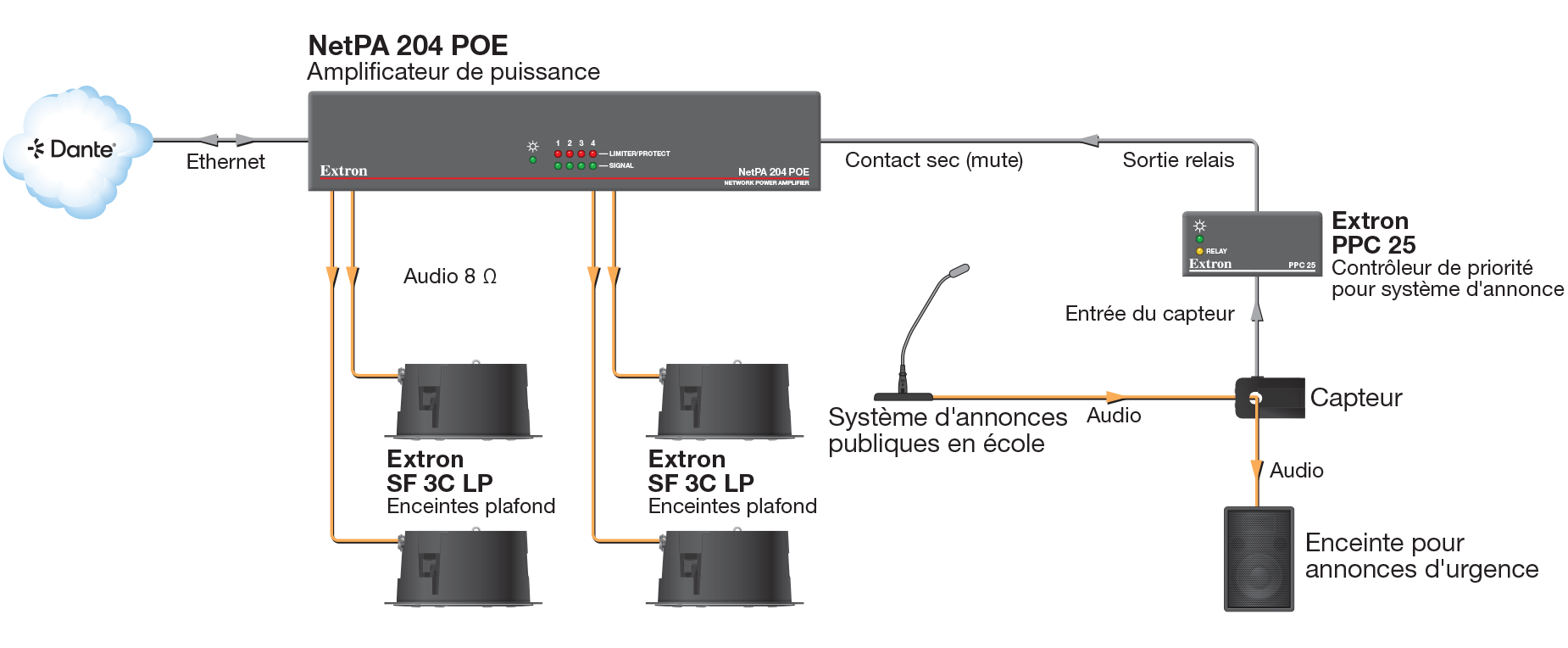

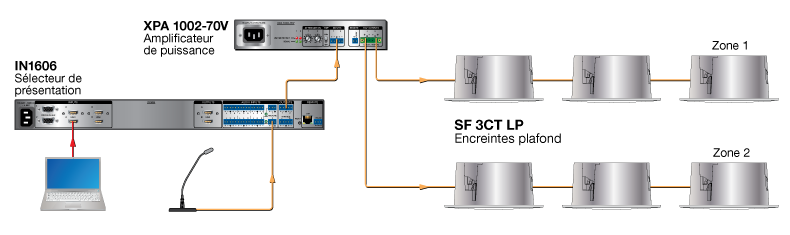

Schéma d'application
Dans cet établissement scolaire, le programme audio est acheminé depuis des sources Dante vers le NetPA 204 POE, où il est traité pour une lecture de qualité optimale. L'audio amplifié est ensuite envoyé vers les enceintes plafond SF 3C LP. La connexion du contact sec sur le NetPA 204 POE permet à la sortie relais d'un contrôleur de priorité pour système d'annonce PPC 25 de muter temporairement le programme audio lorsque le système d'annonces publiques est utilisé pour envoyer des notifications en direct à travers une enceinte pour annonces d'urgence.
