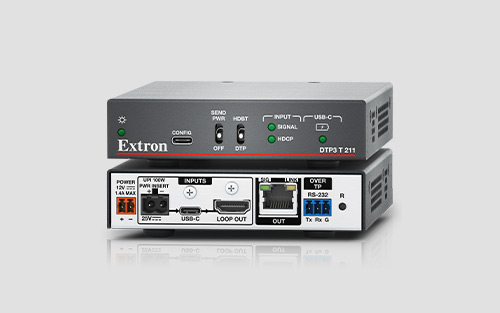

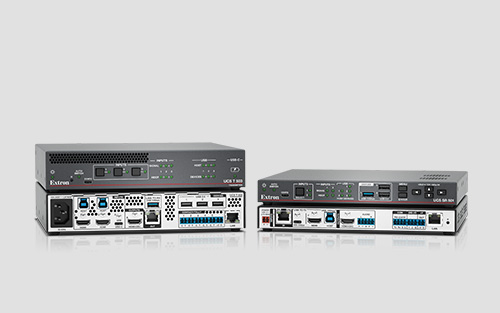

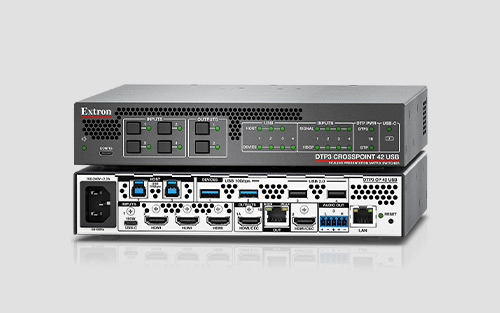

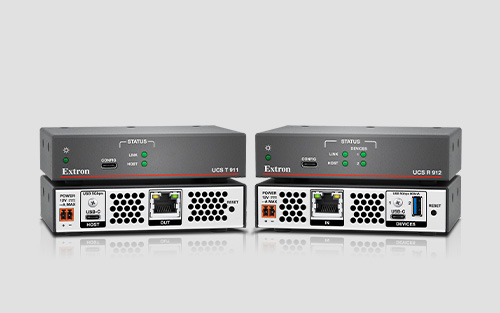

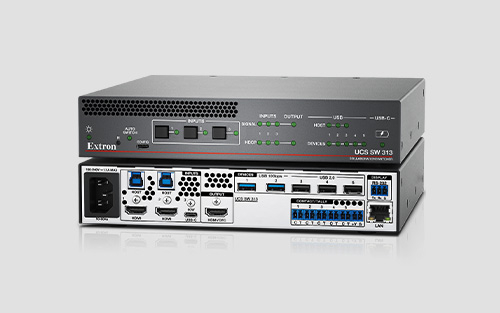

Autrefois synonyme d'interface pour les données et les périphériques, la technologie USB a rapidement évolué vers un support audio, vidéo, de données, et de chargement rapide. Le dernier venu dans la sphère USB est l'USB Type‑C®, également appelé USB‑C, qui simplifie les connexions de systèmes audiovisuels et réalise des prouesses, en augmentant la vitesse de transfert des données, en offrant plus de fonctionnalités, et plus d'avantages que ses prédécesseurs. De nombreux appareils incluent de nos jours des connecteurs USB‑C, y compris les téléphones portables, les tablettes, les moniteurs, et les ordinateurs portables. Sur certains appareils, l'USB‑C est même la seule connexion disponible. Sur certains appareils, l'USB‑C est même la seule connexion disponible. Outre l'intégration d'une connectivité USB‑C sur ses produits, Extron offre un nombre croissant de câbles et d'interfaces USB‑C.
Un connecteur tout‑en‑un
Le connecteur USB‑C offre des avantages non négligeables pour les environnements audiovisuels professionnels. Il supporte notamment d'autres protocoles de données, des taux de transfert de données ultra‑rapides, ainsi que de meilleures capacités de charge et de transfert de l'alimentation, le tout sur un petit connecteur USB‑C qui couvre l'ensemble de vos besoins de connectivité audiovisuelle.
Le connecteur USB‑C a été conçu pour intégrer un format compact tout en améliorant l'expérience utilisateur. Supportant une puissance de 240 W et résistant à 10 000 insertions, le connecteur a par ailleurs la particularité d'être réversible, ce qui permet aux utilisateurs de le brancher correctement.
Des modes alternatifs pour supporter d'autres signaux

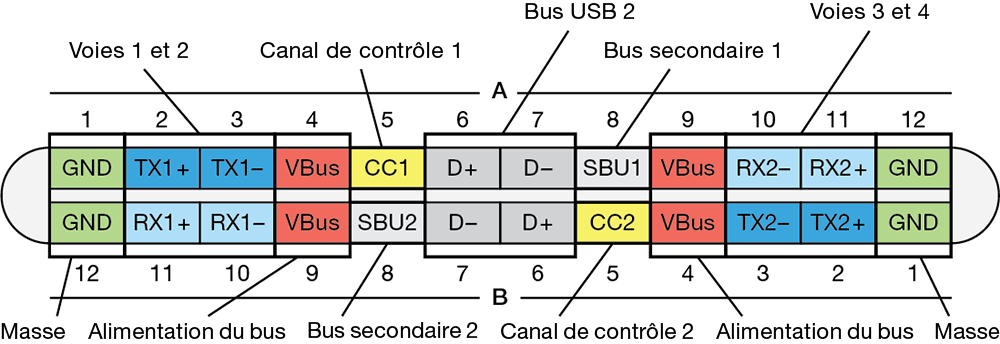

L'USB‑C supporte le mode alternatif, ce qui permet de transmettre d'autres protocoles de données tels que le DisplayPort, le MHL, le VirtualLink, et Thunderbolt 3. Les quatre voies disponibles avec l'USB‑C, en plus des autres broches spécifiées, peuvent être utilisées intégralement ou partiellement pour le mode alternatif. Par exemple, deux voies peuvent être utilisées pour des données DisplayPort tandis que les deux autres voies sont utilisées pour les données USB 3. Si une bande passante vidéo supérieure est requise, il est possible d'utiliser l'ensemble des quatre voies pour des données DisplayPort ; les broches USB 2.0 étant utilisées pour le transfert de données. Cette possibilité de transport de données non USB augmente les capacités du câble USB‑C, réduit le mauvais agencement de ce dernier, et simplifie la connectivité du système.
Les logos du mode alternatif DisplayPort Extron mettent en évidence le débit de données vidéo d'un produit
Les tableaux ci‑dessous indiquent le débit de données vidéo maximal pouvant être supporté avec un nombre variable de voies pour plusieurs versions du DisplayPort/HBR (High Bit Rate). Alors que l'USB 3 peut supporter des résolutions DisplayPort jusqu'à 8K/30 sur un connecteur USB‑C, les performances réelles peuvent varier en fonction des capacités de la source et de l'écran, ainsi que de la structure du câble. Il est important de valider que la bande passante maximale du système de distribution est suffisante pour supporter la résolution vidéo maximale que vous désirez. Soulignons également que certains câbles optiques actifs (AOC) peuvent uniquement supporter un certain nombre de voies DisplayPort et ne sont pas configurables entre l'hôte et le périphérique comme le sont les câbles USB‑C en cuivre traditionnels.
Deux voies pour des signaux audio et vidéo DisplayPort
| Mode de transmission DisplayPort | Données par voie | Données totales | Résolution vidéo max. |
|---|---|---|---|
| HBR (DP 1.1) | 2,7 Gb/s | 5,4 Gb/s | 1080p/60 |
| HBR2 (DP 1.2) | 5,4 Gb/s | 10,8 Gb/s | 4K/30 |
| HBR3 (DP 1.3/1.4) | 8,1 Gb/s | 16,2 Gb/s | 4K/30 |
Quatre voies pour des signaux audio et vidéo DisplayPort
| Mode de transmission DisplayPort | Données par voie | Données totales | Résolution vidéo max. |
|---|---|---|---|
| HBR (DP 1.1) | 2,7 Gb/s | 10,8 Gb/s | 4K/30 |
| HBR2 (DP 1.2) | 5,4 Gb/s | 21,6 Gb/s | 4K/60 |
| HBR3 (DP 1.3/1.4) | 8,1 Gb/s | 32,4 Gb/s | 8K/30 |
Transfert accéléré des données
Le connecteur USB‑C supporte la spécification USB 3, qui offre des vitesses de transfert de données jusqu'à 500 fois plus rapide que les 480 Mb/s du standard USB 2.0. Le débit de données supporté peut varier selon le produit, offrant des débits de 5 Gb/s, 10 Gb/s, ou 20 Gb/s pour l'USB 3.2, ou 40 Gb/s avec l'USB4. Avec une bande passante plus importante, l'USB fournit des signaux vidéo, audio, et de données, sur un seul câble.
Les logos de données USB indiquent clairement les vitesses de transfert USB d'un produit
Plus de puissance pour les plus larges appareils

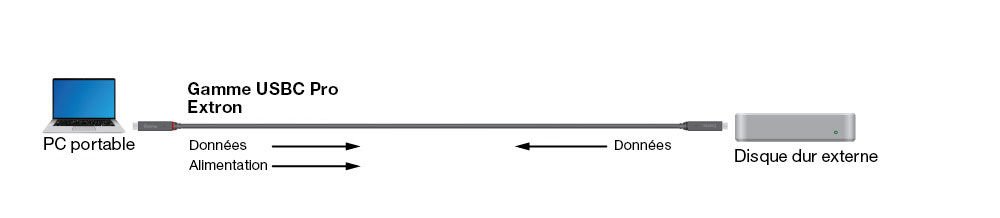

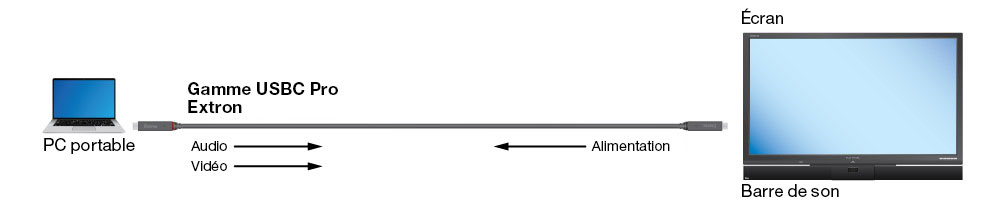

L'USB‑C supporte jusqu'à 240 W de puissance USB pour charger ou faire fonctionner la majorité des appareils, tels que les tablettes, les PC de bureau, et les stations de travail. L'alimentation peut circuler dans chaque direction, en fonction de l'application. Par exemple, un PC portable peut être alimenté via un câble USB‑C connecté à un écran ou fournir une alimentation via un câble USB‑C connecté à un disque dur externe.
Les logos USB Power Delivery Extron mettent en évidence les capacités électriques d'un produit
Comme indiqué dans la version 3.1 de la spécification USB Power Delivery, l'USB Standard Power Range (SPR) fournit une puissance maximale de 100 W, en plus des données. Cette révision ajoute un support pour 100 à 240 W avec le mode Extended Power Range (EPR). La puissance peut dépasser 100 W lorsque des sources, des câbles, et des récepteurs conformes aux spécifications de l'EPR sont utilisés.
Avant cela, la version 1.0 de l'USB Power Delivery a mis en place des profils d'alimentation qui ont permis à une source d'alimentation de communiquer avec un appareil pour garantir que la tension et le courant appropriés sont fournis. La version 2.0 a intégré le support pour le connecteur USB‑C, et a mis en place des règles d'alimentation pour garantir que des appareils avec une puissance élevée et une tension supérieure peuvent également supporter des appareils consommant peu d'énergie. Le tableau ci‑dessous offre une répartition des règles d'alimentation de la version 3.1, selon la puissance de sortie maximale d'une source d'alimentation.
| Puissance de sortie max. | Tension supportée | Courant max. |
|---|---|---|
| 15 W | 5 V | 3 A |
| 27 W | 5 V, 9 V | 3 A |
| 45 W | 5 V, 9 V, 15 V | 3 A |
| 100 W | 5 V, 9 V, 15 V, 20 V | 5 A |
| 240 W | 28 V, 36 V, 48 V | 5 A |
Thunderbolt 3
Thunderbolt™ 3 est une interface matérielle qui fournit des données PCIe, vidéo et audio DisplayPort 1.2, et d'alimentation CC sur une connexion USB‑C. Jusqu'à deux écrans 4K peuvent être supportés de manière simultanée. D'anciennes versions du Thunderbolt utilisent un mini‑connecteur DisplayPort. Il supporte des transferts de données atteignant 40 Gb/s et jusqu'à 130 W de puissance. Thunderbolt 3 est un sur‑ensemble de l'USB 3, intégrant le port USB Type‑C. Il est entièrement compatible avec des câbles et des périphériques USB, permettant à des appareils USB 3 de fonctionner à des débits de données USB SuperSpeed jusqu'à l'USB 20 Gb/s et de supporter l'USB Power Delivery avec Thunderbolt 3.
Des connexions Thunderbolt 3 sont présentes sur divers appareils, comme les disques durs externes, les écrans, et les hubs d'E/S. Les câbles et les ports Thunderbolt sont identifiés par le logo Thunderbolt.
