Expansion simple du nombre de canaux pour les systèmes Dante
- 24 canaux d'AEC
- Réseau audio Dante 48x48
- Supporte DDM et l'AES67
- Capacités étendues de matriçage avec traitement d'entrée et de sortie
- Boîtier compact au format demi-rack
XMP 240
Processeur DSP d'expansion Dante
Le processeur DSP d'expansion Dante XMP 240 offre des capacités étendues de matriçage avec 24 canaux d'AEC et une connectivité Dante 48x48 dans un boîtier au format demi-rack. Le XMP 240 peut aussi être utilisé comme unité autonome pour assurer un traitement dans un système audio réseau. Lors d'une connexion à un processeur de la gamme DMP Plus via Dante ou le port d'expansion EXP, un système complet est créé et intègre jusqu'à 36 canaux d'AEC, une interface audio USB, une connectivité analogique, et une capacité VoIP optionnelle. Un système intégrant un processeur XMP 240 peut supporter plusieurs microphones à filtrage spatial ainsi que de nombreuses autres sources Dante, avec suffisamment de sorties pour couvrir plusieurs zones et appareils de destination. Le processeur XMP 240 est idéal pour les systèmes audio réseau basés sur Dante et supporte le traitement d'un nombre élevé de canaux d'entrée et de sortie audio.
Conçu pour les larges systèmes audio réseau
Offrant une connectivité pour 48 sources et 48 destinations au maximum via Dante ou AES67, le XMP 240 est idéal pour les applications utilisant de nombreux appareils audio réseau. Le support de Dante Domain Manager (DDM) permet l'authentification des utilisateurs, et offre des capacités de sécurisation du réseau en fonction de chaque profil ainsi que d'expansion aisée des systèmes Dante sur toute infrastructure réseau.
FlexInputs
Toutes les entrées du XMP 240 offrent une capacité FlexInput pour router une entrée audio réseau ou une entrée d'expansion vers un canal DSP spécifique. Cette fonctionnalité permet le traitement de l'audio source par le XMP 240 grâce à son vaste éventail de capacités DSP, y compris l'AEC.
Annulation d'écho acoustique
Le XMP 240 dispose de l'AEC Extron pour des applications de conférence. L'annulation d'écho acoustique est essentielle pour permettre des conversations optimales entre des salles, et garantit la fluidité du dialogue entre tous les participants. Ces modèles disposent de 24 canaux indépendants d'AEC haute performance, ainsi que d'une annulation du bruit sélectionnable. Le traitement AEC peut être mis en échec, notamment durant un échange, lorsque les interlocuteurs des sites locaux et distants s'expriment en même temps, et lorsque des interlocuteurs proches les uns des autres utilisent des microphones sans fil. L'AEC Extron dispose d'algorithmes avancés qui fournissent une convergence d'annulation d'écho rapide pour une intelligibilité optimale, même dans des conditions difficiles.
Le logiciel DSP Configurator simplifie la configuration de l'annulation d'écho acoustique et de l'annulation du bruit grâce à une interface intuitive qui fournit une mesure en temps réel de l'atténuation du retour d'écho (ERL), de l'amélioration de l'atténuation du retour d'écho (ERLE) et des niveaux de réduction totale de l'écho (TER). L'utilisateur est averti lorsque l'atténuation du retour d'écho n'est plus comprise dans la plage d'annulation d'écho optimale ; les modèles DSP permettent de bien démarrer le routage optimisé de signaux pour des workflows AEC. Les paramètres optionnels incluent des ajustements du traitement non linéaire (NLP), afin d'optimiser le traitement AEC dans des environnements acoustiques avec des réverbérants ou des réflexions sonores importantes.
Mixeur automatique
Le XMP 240 possède un mixeur automatique de 48 canaux fonctionnant en mode porte (gating) ou en partage de gain (gain sharing), pour la gestion d'un maximum de huit groupes de signaux microphone. Les paramètres de seuil, de réduction du niveau ainsi que le temps d'attaque, de maintien et du relâchement du signal sont ajustables par l'utilisateur pour chaque canal. Cette fonctionnalité permet d'éviter d'obtenir un son « haché », caractéristique d'un mixeur automatique traditionnel lorsqu'un microphone est fermé. Lorsque le nombre de microphones actifs est deux fois plus important, le gain du système est alors automatiquement réduit : les niveaux de signaux microphone sont ainsi uniformément atténués, afin de minimiser les variations audibles dans la sonorité générale et d'éviter le larsen. Pour obtenir un mixage fluide des microphones, le mixeur automatique dispose également d'un mode de partage de gain qui permet à tous les microphones de rester actifs, tandis que le gain pour chaque microphone est ajusté en temps réel afin de garantir un gain régulier du système.
Routage puissant avec deux processeurs ProDSP
Le port d'expansion DMP EXP permet de connecter deux unités ProDSP Extron à l'aide d'un seul câble CAT 6 blindé. Cette fonctionnalité crée un bus d'expansion audio numérique haute résolution 24 bits/48 kHz bidirectionnel à 16 canaux entre les deux unités, qui amplifie les capacités de gestion et de routage de signaux d'entrée et de sortie. Ce transport étendu de canaux d'E/S 16x16 entre des appareils permet aux ingénieurs de produire des mix audio avec des possibilités de gestion de signaux et d'E/S avancées, qui associent les capacités de deux processeurs. Le port d'expansion est également disponible sur les grilles de commutation DTP CrossPoint® Extron. Un transport de canaux d'E/S 16x16 est possible entre la grille de commutation et un XMP 240 afin d'étendre le nombre d'entrées audio disponibles pour un DTP Systems et pour offrir des capacités supplémentaires telles que le mixage automatique et l'annulation d'écho acoustique (AEC).
ProDSP
Le ProDSP, exclusivité Extron, est entièrement conçu à partir d'un processeur DSP puissant de 64 bits en virgule flottante afin d'offrir une dynamique étendue et de réduire un éventuel écrêtage. Il utilise également des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz pour maintenir la transparence des signaux audio. Le ProDSP inclut de nombreux outils puissants et faciles à configurer pour gérer le niveau, le gain adaptatif, le mixage automatique, le traitement dynamique, les filtres, le retard, le ducking, le loudness, l'anti-larsen, et l'AEC.
Logiciel DSP Configurator intuitif
La puissance du ProDSP est facilement gérée à partir du logiciel DSP Configurator. La mise en page modulaire à l'écran permet d'accéder rapidement à tous les outils de traitement de signaux audio numériques. Les ingénieurs obtiennent rapidement un aperçu de l'ensemble du système audio, notamment un aperçu simultané des blocs de traitement et des attributions de routage.
Caractéristiques
-
Ventilation avant/arrière
Permet de juxtaposer et de superposer les appareils dans un rack
-
24 canaux DSP complets
Y compris l'AEC, les filtres, le traitement dynamique, le mixage automatique, le retard, et le ducking
-
Boîtier compact au format demi-rack
Occupe moins d'espace en rack ou se place facilement sous une table
-
Capacité FlexInput
Routage des entrées du bus d'expansion ou Dante vers tout canal

-
Port d'expansion
Connexion 16x16 à un processeur DMP ou une grille DTP CrossPoint
-
Dante avec PoE
Un seul câble peut fournir une alimentation et une connectivité 48x48
-
Contrôle RS-232 et LAN à distance
Simplicité de contrôle et de supervision du XMP 240 via série ou IP
-
Faible latence
DSP puissant qui maximise les performances indépendamment des canaux actifs

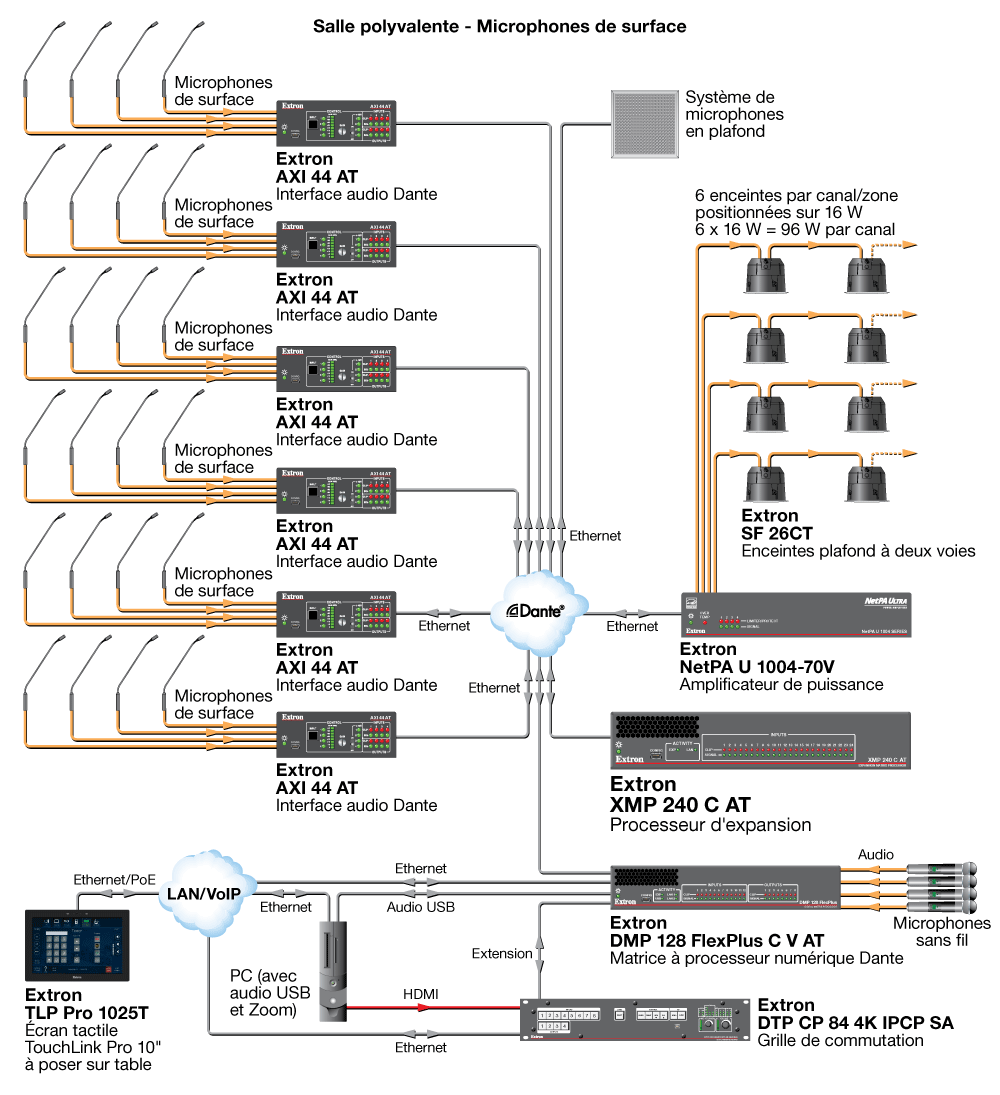

Schéma d'application
Dans cette salle polyvalente, un système intégrant une matrice DMP 128 FlexPlus C V AT et un processeur XMP 240 se charge du traitement et du routage de l'audio, tandis que la commutation audiovisuelle est effectuée par une grille DTP CrossPoint. Parmi les 32 canaux microphone du système, 8 canaux composent un réseau de microphones plafond et 24 sont des microphones de surface connectés au système via Dante ; ils reçoivent le traitement nécessaire pour la conférence, y compris l'AEC sur l'ensemble des 32 canaux. L'intégralité du système est contrôlé via réseau depuis un écran tactile TLP Pro 1025T Extron. Une fonction mix-minus haute performance est fournie par l'amplificateur de puissance XPA U 1004-70V à quatre canaux au format demi-rack, qui alimente directement les enceintes plafond à deux voies SF 26CT.
