Calculateur pour câble d'enceinte PendantConnect

Pour calculer la longueur du câble d'enceinte PendantConnect à pré-couper avant l'installation, utilisez le calculateur ci-dessous. Saisissez la distance entre le sol et la partie inférieure de la boîte électrique en plafond dans le champ Hauteur du plafond. Saisissez la distance désirée entre le sol et la partie inférieure de l'enceinte suspendue dans le champ Hauteur de l'enceinte. Cliquez ensuite sur Calculer. Les résultats seront visibles à droite, avec un schéma imprimable.

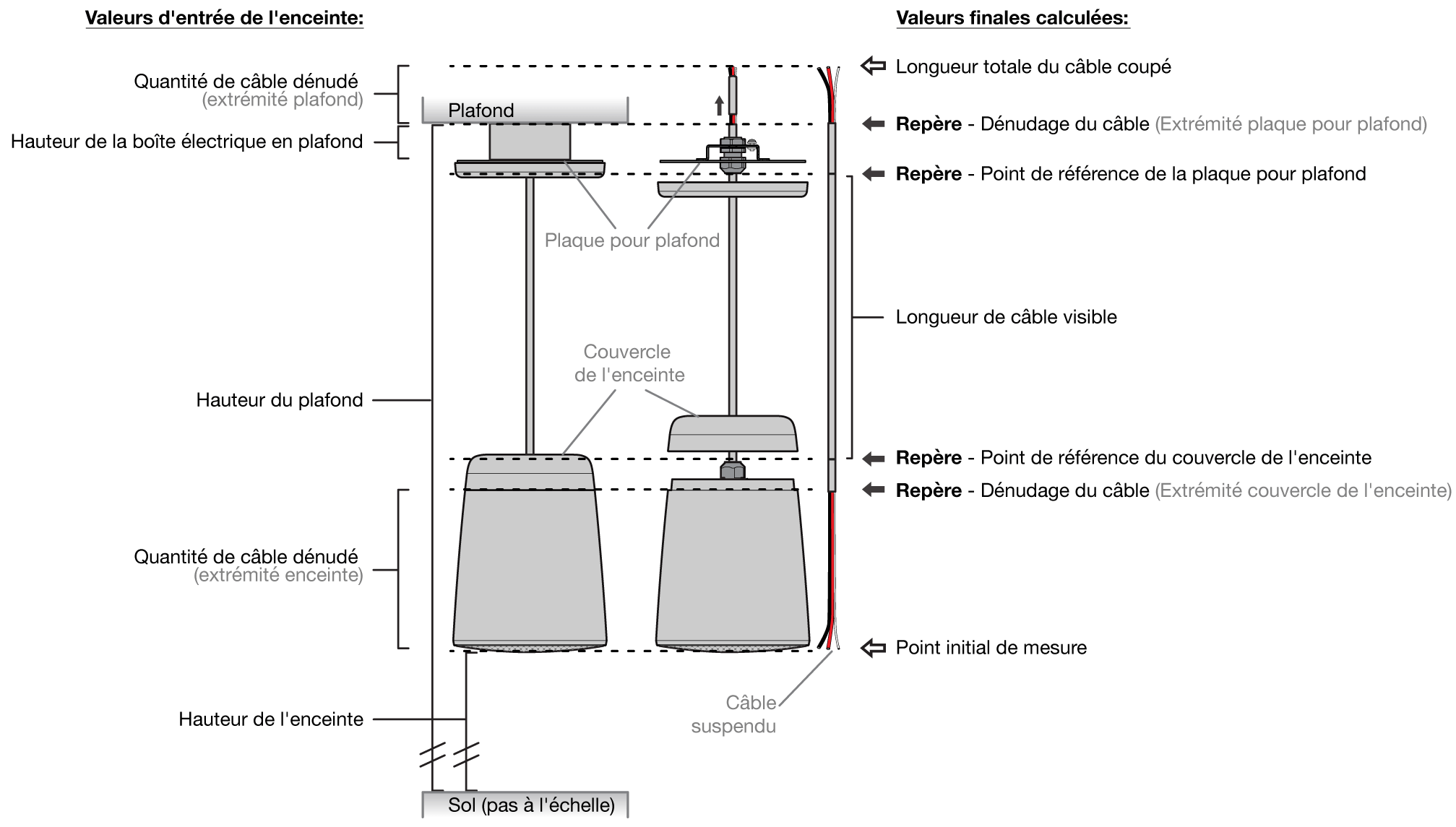

SF 3PT labeled diagram

Valeurs d'entrée de l'enceinte:

  • Veuillez sélectionner une unité de distance:
  • Hauteur du plafond:
    ft
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Hauteur de la boîte électrique en plafond:
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Hauteur de l'enceinte:
    ft
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

    Les mesures combinées de la hauteur du plafond et de la hauteur du boîtier électrique en plafond doivent être 18 cm (7") plus grandes que la hauteur de l'enceinte.

Options avancées
  • Quantité de câble dénudé (extrémité plafond): in

    7,6 cm ou 3" minimum. Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Quantité de câble dénudé (extrémité enceinte): in

    15,2 cm ou 6" minimum. Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

Valeurs finales calculées:

Résultats

Remarque : les résultats sont affichés au 1/16 de pouce le plus proche et au 0,1 cm le plus proche

SF 26PT labeled diagram

Valeurs d'entrée de l'enceinte:

  • Veuillez sélectionner une unité de distance:
  • Options de montage:
  • Hauteur du plafond:
    ft
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Diamètre du point de montage:
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Hauteur de la boîte électrique en plafond:
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Hauteur de l'enceinte:
    ft
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

    Les hauteurs combinées du plafond et de la boîte électrique en plafond doivent mesurer 30 cm (12") de plus que la hauteur de l'enceinte.

Options avancées
  • Quantité de câble dénudé (extrémité plafond): in

    10,2 cm ou 4" minimum. Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

Valeurs finales calculées:

Résultats

Remarque : les résultats sont affichés au 1/16 de pouce le plus proche et au 0,1 cm le plus proche

SF 28PT labeled diagram

Valeurs d'entrée de l'enceinte:

  • Veuillez sélectionner une unité de distance:
  • Options de montage:
  • Hauteur du plafond:
    ft
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Diamètre du point de montage:
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Hauteur de la boîte électrique en plafond:
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

  • Hauteur de l'enceinte:
    ft
    in

    Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

    Les hauteurs combinées du plafond et de la boîte électrique en plafond doivent mesurer 30 cm (12") de plus que la hauteur de l'enceinte.

Options avancées
  • Quantité de câble dénudé (extrémité plafond): in

    10,2 cm ou 4" minimum. Formats autorisés : nombres positifs, y compris les fractions (ex : 1/2), les numéraux fractionnaires (ex : 5 3/16) et les décimaux (ex : 0,1875).

Valeurs finales calculées:

Résultats

Remarque : les résultats sont affichés au 1/16 de pouce le plus proche et au 0,1 cm le plus proche

Information sur le calculateur pour câble d'enceinte PendantConnect

Le câble d'enceinte PendantConnect™ offre un design hybride exclusif Extron intégrant les fils de l'enceinte et un câble de support en acier dans une gaine extérieure, permettant à l'intégrateur de suspendre verticalement l'unité avec un seul câble visible. Le câble PCC‑1 est utilisé exclusivement avec l'enceinte suspendue SoundField SF 3PT, tandis que le câble PCC‑2 est adapté à l'enceinte suspendue SoundField SF 26PT.

Cet outil audio calcule les points de repère de coupe, de dénudage, et de référence pour le câble d'enceinte PendantConnect, selon la hauteur du plafond et la hauteur de l'enceinte souhaitée.

Le calculateur de cette page est utilisé lorsqu'un câble doit être pré-coupé avant d'effectuer son raccordement. La formule simplifiée ci-dessous peut être utilisée lorsque le câble d'enceinte PendantConnect a déjà été raccordé à l'extrémité enceinte.

  • Hauteur de la salle - Hauteur de la partie inférieure de l'enceinte = Point de coupe sur le câble, mesuré à partir du haut du couvercle de l'enceinte. Puis dénudage de 15 cm (6") vers le bas depuis le point de coupe.

Questions/Réponses

Le calculateur PendantConnect permet de définir la longueur de câble appropriée pour les enceintes PendantConnect Extron.

Oui. Ce calculateur est conçu spécifiquement pour l'enceinte suspendue Extron qui utilise un câble d'enceinte PendantConnect exclusif Extron.

Les amplificateurs de puissance Extron incluent une marge pour des systèmes 70 V et 100 V distribués.
