Vidéo au pixel près Latence très faible Débits faibles
AV Pro sur IP NAV

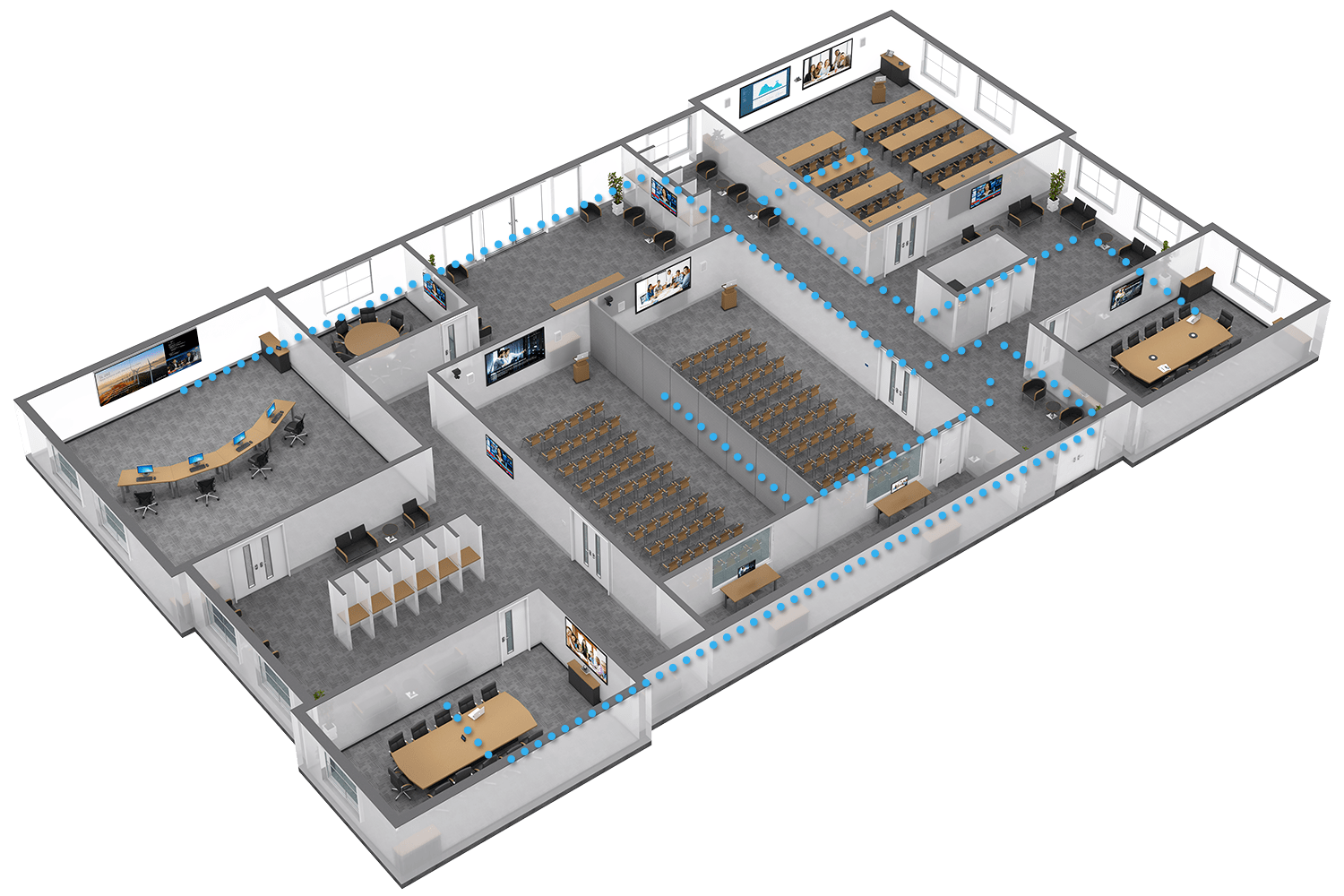

La seule solution conçue pour le réseau d'entreprise
NAV® est la seule solution AV Pro sur IP permettant de distribuer et de commuter sur un réseau Ethernet les signaux audio et vidéo haute qualité avec une latence très faible, à des débits faibles. Elle offre des performances exceptionnelles avec une vidéo sur IP en temps réel et une qualité d'image sans perte visuelle, à des résolutions allant jusqu'à 4K @ 60 Hz et un échantillonnage de la chrominance 4:4:4, tout en ayant une latence très faible. La gamme NAV est la seule solution pouvant associer des encodeurs et des décodeurs dont les débits sont différents (1 Gb/s et 10 Gb/s), tout en fournissant une interopérabilité complète. La gamme NAV peut aussi être déployée comme une matrice IP audio et vidéo, associant la souplesse d'un système IP aux caractéristiques de commutation audio et vidéo faciles à intégrer des grilles de commutation Extron traditionnelles.
Caractéristiques
Le codec PURE3® intègre l'ISS (Intelligent Selective Streaming), une technologie de streaming exclusive Extron qui, lors de phases de mouvement faible dans des contenus vidéo, augmente les capacités de streaming. Avec ses performances supérieures, le codec PURE3 réduit considérablement les exigences de bande passante et apporte une meilleure évolutivité dans les déploiements PURE3.
La plateforme NAV est la seule solution offrant une interopérabilité parfaite et complète entre des appareils 1 Gb/s et 10 Gb/s : elle utilise le codec PURE3® pour diffuser la vidéo depuis des encodeurs 1 Gb/s vers des décodeurs 10 Gb/s, ou réduit les débits des encodeurs 10 Gb/s pour assurer un décodage par les décodeurs 1 Gb/s.
Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes HDCP.
Supporte le standard AES67 pour la transmission de l'audio sur IP, facilitant l'intégration avec des processeurs DSP DMP Plus ou d'autres composants audio sur IP. Le standard AES67 répond au besoin d'interopérabilité entre les principaux protocoles réseau audio sur IP actuellement utilisés, assurant une flexibilité dans la distribution de signaux audio.
Avec leur capacité de gestion de milliers de terminaux, les solutions NAV sont hautement évolutives et peuvent se développer au même rythme que votre organisation.
Diffuse la vidéo professionnelle avec une latence très faible avec le codec unique par ondelettes PURE3® Extron, optimisant l'expérience utilisateur et le temps de réponse dans les applications sensibles.
NAV supporte jusqu'à 8 écrans dans une configuration 1xN à 2xM contrôlée par un ensemble clavier/souris. La fonctionnalité SmartGlide KVM Switching offre une commutation automatique, rapide, et fluide du clavier et de la souris lorsque le curseur se déplace d'un écran de station de travail à un autre. La fonctionnalité NAV SmartGlide Focus affiche une bordure optionnelle autour de l'écran actif pendant que le curseur se déplace d'un écran à un autre. NAV supporte également l'extension d'autres périphériques USB 2.0, comme des caméras et des lecteurs.
Le gestionnaire de systèmes NAVigator est un équipement sécurisé qui est indispensable à la configuration, à la gestion, et au contrôle des systèmes AV Pro sur IP de la gamme NAV®. Le gestionnaire de systèmes NAVigator intuitif et sur navigateur simplifie la configuration, la supervision et le contrôle, la sauvegarde et la restauration, l'exécution de diagnostics, et la résolution de problèmes par les utilisateurs depuis un même écran. Les NAVigator basiques supportent 16 terminaux et peuvent être étendus avec la LinkLicense pour gérer jusqu'à 240 appareils. L'association de plusieurs NAVigator assure le support de milliers de terminaux NAV.
La plateforme NAV bénéficie par ailleurs d'une sécurité maximale : elle supporte le contrôle d'accès au réseau par port 802.1x et l'intégration du service Microsoft® Active Directory pour simplifier la gestion d'utilisateurs et l'authentification de groupes, permettant de maintenir des politiques de sécurité renforcées. Par ailleurs, NAV supporte le protocole SRTP (Secure Real‑Time Transport Protocol), assurant le chiffrement, l'authentification des messages, et l'intégrité des données de flux vidéo et de données.
Encodeur
-
Mini‑port USB permettant d'accéder facilement aux mises à jour et modifications de configuration
-
Voyants LED permettant de vérifier facilement l'état des entrées HDMI et audio, et de l'HDCP
-
Voyants LED indiquant la présence de flux AV et USB
-
Voyant LED indiquant l'état de la connexion USB
-
Voyants LED d'état LAN indiquant la liaison streaming et la liaison d'extension Ethernet
-
Voyant LED et bouton ID permettant d'identifier rapidement les unités sur le réseau
-
Entrée HDMI et sortie sonde avec support 4K/60 et échantillonnage de la chrominance 4:4:4
-
Bornier à vis 5 pôles pour entrée audio analogique symétrique ou asymétrique
-
Port de contrôle pour gamme Pro avec IR et RS‑232 pour accès au port à distance Le tally/contact sec supporte les câbles Show Me Extron
-
Le connecteur USB‑C supporte l'USB 2.0 facilitant les applications KVM
-
Connecteur LC monomode ou multimode aux normes industrielles pour streaming et gestion sur réseaux 10 Gb/s fournissant une large bande passante pour une vidéo sans perte visuelle
-
Port d'extension 1 Gb/s RJ‑45 assurant la connectivité d'appareils LAN déportés
Décodeur
-
Mini‑port USB permettant d'accéder facilement aux mises à jour et modifications de configuration
-
Voyants LED permettant de vérifier facilement l'état des sorties HDMI et audio, et de l'HDCP
-
Voyant LED d'état de sortie audio indiquant la présence de l'audio actif
-
Voyants LED USB indiquant le mode et l'état USB
-
Voyants LED d'état LAN indiquant la liaison streaming et la liaison d'extension Ethernet
-
Voyant LED et bouton ID permettant d'identifier rapidement les unités sur le réseau
-
Sortie HDMI avec support 4K/60 et échantillonnage de la chrominance 4:4:4
-
Bornier à vis 5 pôles pour sortie audio analogique symétrique ou asymétrique
-
Port de contrôle pour gamme Pro avec IR et RS‑232 pour accès au port à distance
-
Le connecteur USB‑C supporte l'USB 2.0 facilitant les applications KVM
-
Connecteur LC monomode ou multimode aux normes industrielles pour streaming et gestion sur réseaux 10 Gb/s fournissant une large bande passante pour une vidéo sans perte visuelle
-
Port d'extension 1 Gb/s RJ‑45 pour la connectivité LAN distante
Codec PURE3
Le PURE3® breveté Extron n'est pas détourné d'une autre industrie, telle que l'industrie cinématographique numérique, la vidéosurveillance, la radiodiffusion, ou le streaming sur l'Internet. Le PURE3 est un codec puissant, novateur, et exclusivement dédié à l'AV Pro. Depuis plus de 20 ans, Extron fabrique et conçoit des solutions de transmission vidéo et de traitement de signaux qui offrent une qualité d'image et des performances exceptionnelles. Nous avons développé entièrement le codec PURE3 avec notre savoir‑faire dans la transmission vidéo ainsi que nos connaissances du marché et des applications de l'AV Pro, pour répondre aux besoins uniques de l'industrie audiovisuelle professionnelle.
Latence très faible
Diffuse la vidéo professionnelle avec une latence très faible avec le codec unique par ondelettes PURE3® Extron, optimisant l'expérience utilisateur et le temps de réponse dans les applications sensibles.
Sans perte visuelle
Le PURE3 est une technologie de compression unique par ondelettes qui dépasse les caractéristiques de performance d'autres systèmes de compression standard. Les signaux vidéo sont encodés avec une quantification des couleurs 4:4:4, tout en maintenant la qualité d'origine et la résolution native de la source. Par ailleurs, la technologie ISS (Intelligent Selective Streaming) exclusive PURE3 facilite la diffusion en temps réel de la vidéo sans perte visuelle, y compris à des débits inférieurs. La technologie ISS, l'immunité contre les erreurs réseau, et la capacité intégrée de masquage d'erreurs du PURE3 assurent une diffusion exceptionnelle de la vidéo sans perte visuelle.

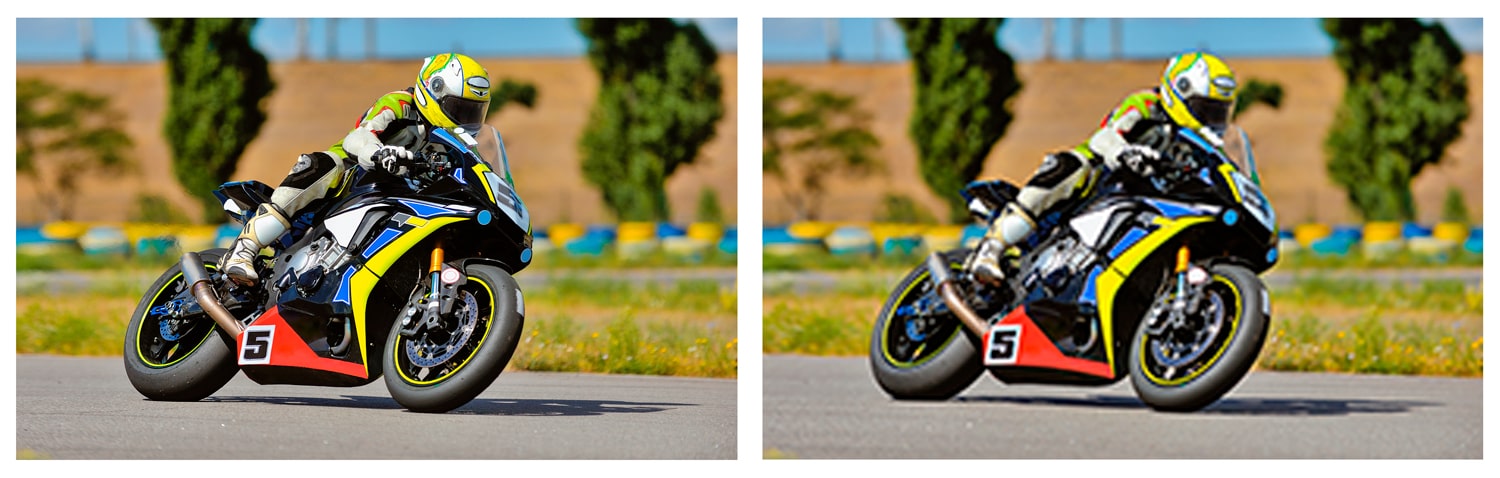

Échantillonnage de la chrominance 4:4:4
Un signal HDMI jusqu'à 4K à 60 Hz (4096 x 2160) avec un sous‑échantillonnage de la chrominance 4:4:4 assure une reproduction précise des images source sans perte de détails visuels. De nombreuses solutions AV sur IP concurrentes utilisent un sous‑échantillonnage 4:2:2 ou 4:2:0 de la chrominance, qui privilégie des débits inférieurs par rapport aux détails chromatiques. Ce sous‑échantillonnage de la chrominance peut être acceptable avec un contenu vidéo, mais affecte souvent la clarté d'un contenu généré par un PC. Les systèmes NAV sont des solutions sans compromis utilisant le potentiel du codec PURE3® pour offrir des débits faibles et une qualité d'image supérieure.
Sous-échantillonnage de la chrominance 4:2:2
Échantillonnage de la chrominance 4:4:4
Masquage d'erreurs

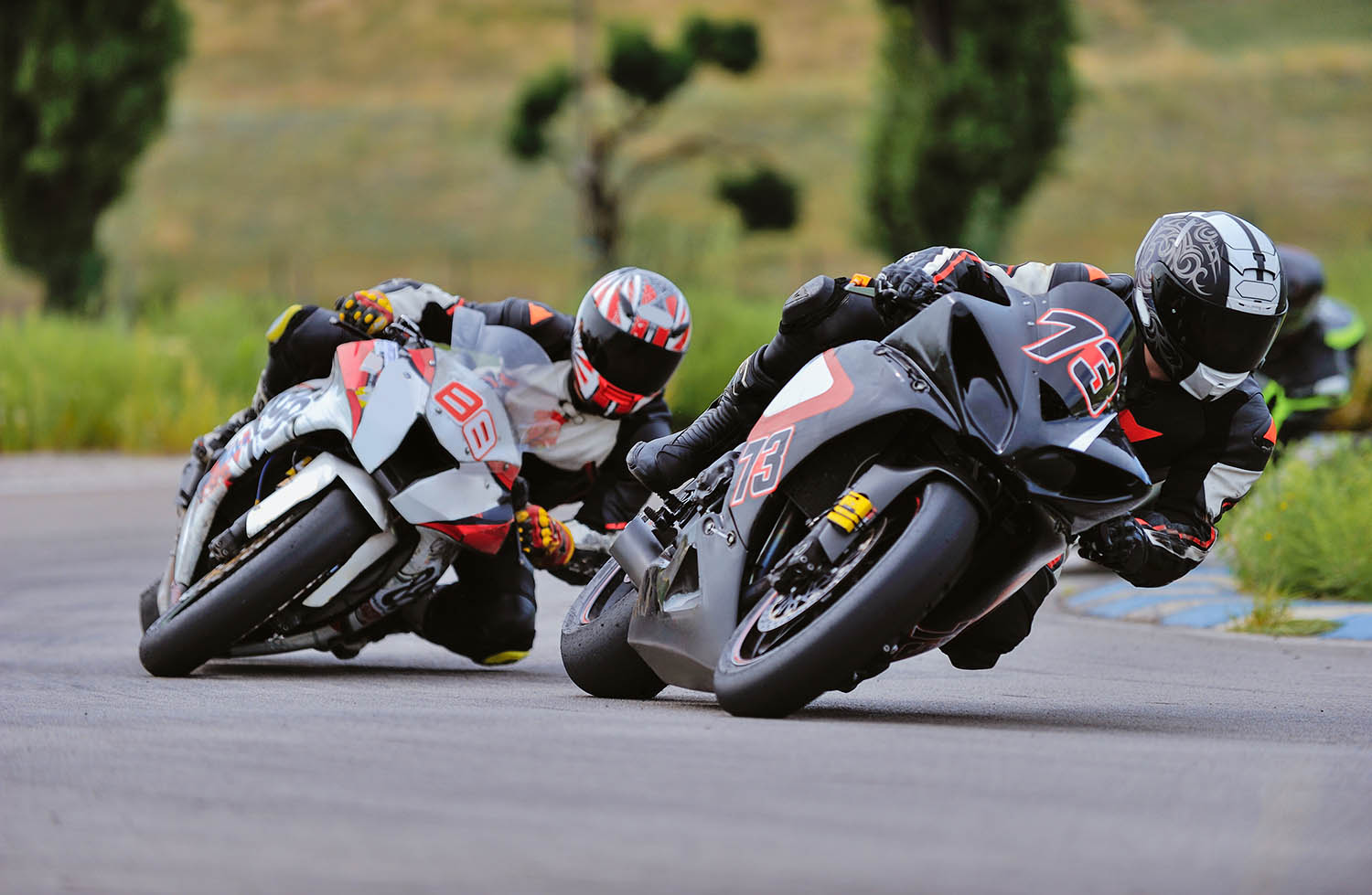

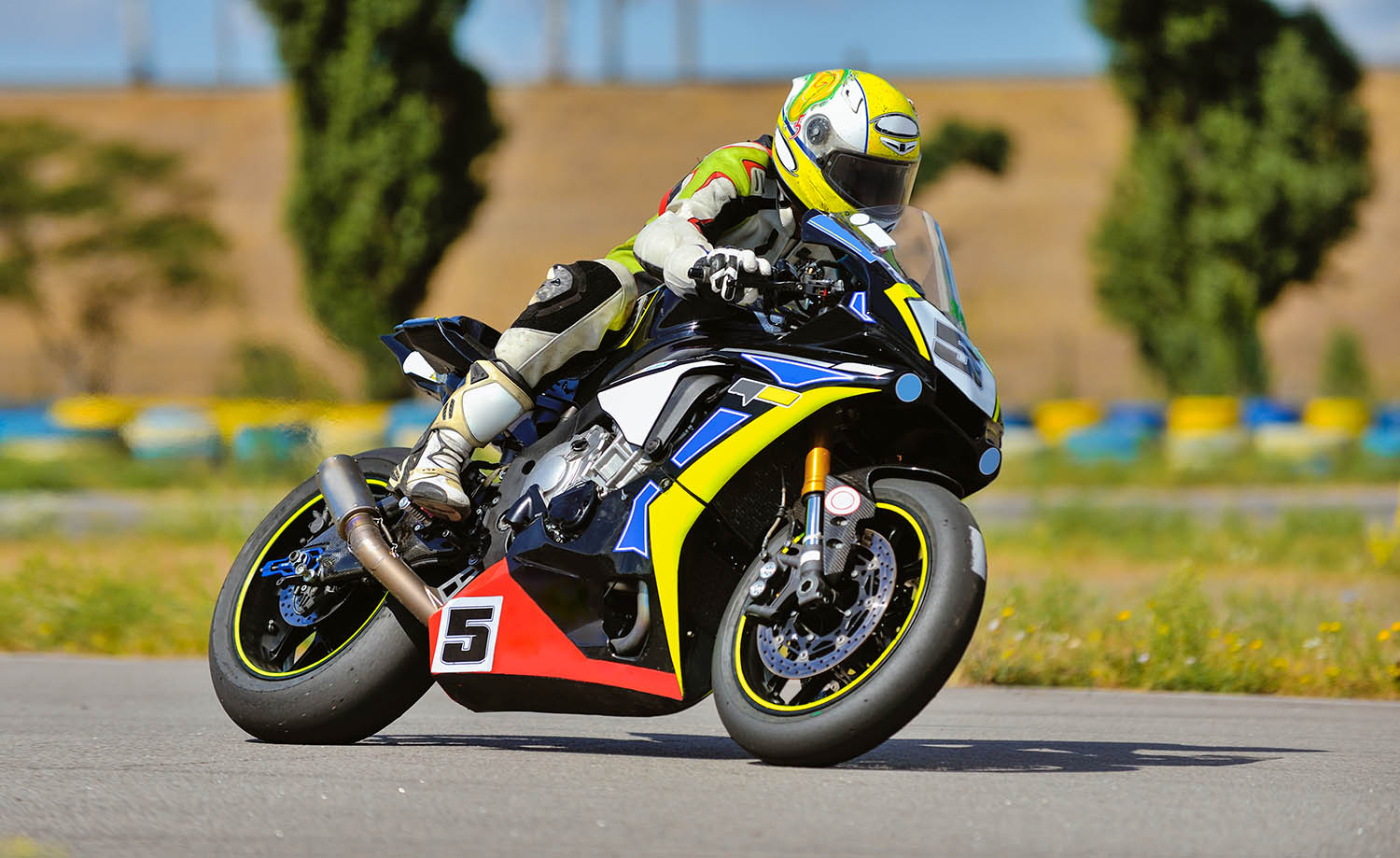

Il offre une immunité élevée contre les erreurs réseau, assurant la transmission fiable d'images de qualité supérieure avec une capacité de masquage d'erreurs, y compris lors d'une perte importante de paquets. Les données visuelles d'images précédentes sont maintenues au niveau du décodeur pour une utilisation lors de perte de paquets. Lorsque des erreurs de paquets surviennent, ces données sont présentées, masquant l'information manquante. Ainsi, le masquage d'erreurs du codec PURE3 n'augmente pas la latence ni n'introduit de surdébit FEC (correction d'erreur directe) utilisé par d'autres fabricants.

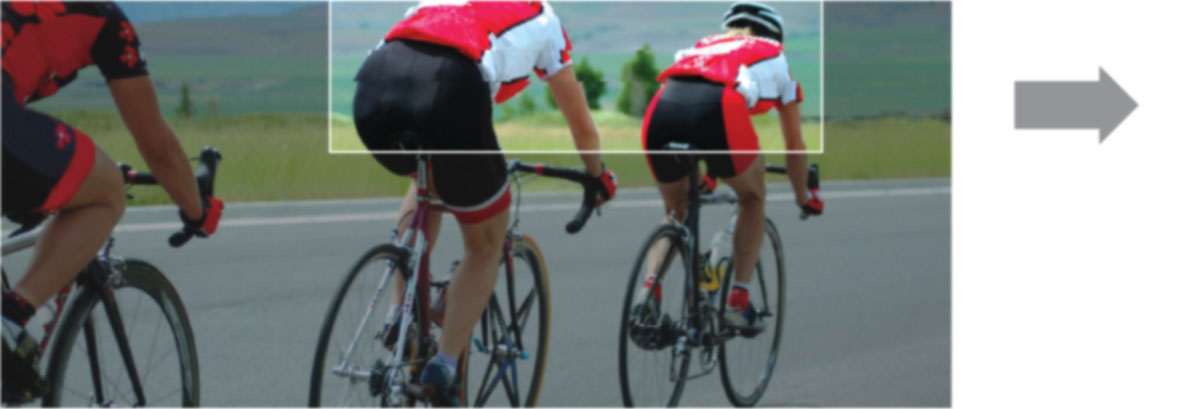

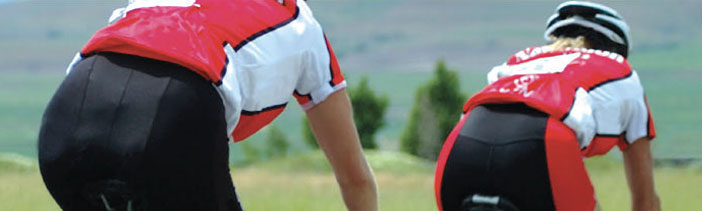

Masquage d'erreurs du codec PURE3® sur une seule image

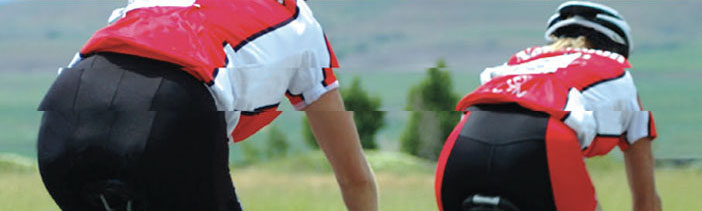

Représentation d'un masquage d'erreurs PURE3® : l'erreur réseau est masquée dans l'image vidéo existante. Elle se situe sur une petite portion et est actualisée avec une nouvelle imagerie précise dans une image successive.
Masquage d'erreurs PURE3® sur un enchaînement d'images successives en mouvement
Outils performants de gestion
Le NAVigator Extron est un équipement qui permet de configurer, de gérer, et de contrôler de manière sécurisée les systèmes AV Pro sur IP de la gamme NAV. Utilisez le gestionnaire de systèmes NAVigator, intuitif et basé sur navigateur, pour disposer de fonctions de configuration, de supervision et de contrôle, de mise à niveau, de sauvegarde et de restauration, d'exécution de diagnostics, et de résolutions de problèmes. Un système NAVigator basique supporte 16 terminaux et peut être étendu avec la LinkLicense pour supporter 48, 96, ou 240 appareils. L'association de plusieurs NAVigator assure le support de milliers de terminaux.
Le NAVigator comprend deux ports Ethernet indépendants permettant la connexion de deux appareils audiovisuels et d'un réseau LAN de gestion. Cette capacité facilite la gestion et le contrôle depuis un réseau, tout en isolant les appareils audiovisuels sur un réseau AV sur IP séparé. Avec l'intégration du contrôle de la gamme Pro Extron, le NAVigator sert de passerelle de communication centralisée pour assurer un contrôle sécurisé de tous les appareils raccordés. Une LinkLicense NAVigator optionnelle est disponible pour permettre un contrôle tiers des systèmes NAV. Ces systèmes de contrôle tiers peuvent utiliser des commandes SIS* pour établir et annuler des connexions NAV en plus de quelques autres fonctions. L'intégration du système de contrôle de la gamme Pro Extron est néanmoins nécessaire pour contrôler les appareils sur plateforme sécurisée sur les terminaux NAV tels que les ports de contrôle RS‑232 et IR. Le gestionnaire de systèmes NAVigator peut être alimenté en PoE sur le réseau.
* La LinkLicense pour le contrôle tiers ne permet pas de contrôler des appareils sur plateforme sécurisée.
Interface de système intuitive
L'interface Web graphique est intuitive, ce qui facilite la configuration, la supervision, la sauvegarde, la restauration, et la résolution de problèmes dans un système.
Évolutivité supérieure
Adapté à la gestion réseau, la configuration, et le contrôle des solutions NAV, chaque gestionnaire de systèmes AV Pro sur IP NAVigator supporte 16 terminaux, et peut s'étendre avec la LinkLicense pour supporter 48, 96, ou 240 terminaux. L'association de plusieurs appareils NAVigator peut assurer le support de milliers de terminaux.
Plateforme professionnelle performante
Permet une configuration centralisée de nombreux appareils en une seule opération, pour gagner du temps et simplifier la configuration.
Communications chiffrées
Pour protéger des données confidentielles lors de leur transmission, l'interface Web du NAVigator supporte le protocole HTTPS (Hypertext Transfer Protocol Secure). Par ailleurs, toutes les communications entre le NAVigator et les terminaux sont chiffrées en AES via le protocole SSH (Secure Shell Protocol). Pour renforcer la sécurité, l'utilisation d'un système de contrôle de la gamme Pro Extron enregistre chaque commande envoyée sur le réseau avec un chiffrement complet du processeur de contrôle jusqu'au terminal. Avec la LinkLicense NAVigator pour le contrôle tiers, la sécurité est étendue au système de contrôle tiers utilisant le protocole SSH.
Réseau isolé et sécurisé
Deux ports LAN indépendants isolés facilitent le contrôle d'un réseau secondaire, assurant une souplesse de la conception du système avec une sécurité renforcée, et supprimant le trafic audiovisuel sur le réseau d'entreprise.
hors-bande
Contrôle de la gamme Pro
Les terminaux NAV disposent d'un port SPD (Secure Platform Devices) pour le CEC, le RS‑232, et l'IR, élargissant de manière optimale les systèmes de contrôle de la gamme Pro au‑delà de l'emplacement physique du processeur de contrôle. Cette caractéristique Extron unique permet de ne pas raccorder d'autres processeurs de contrôle sur les terminaux. Ces appareils sur plateforme sécurisée NAV assurent un contrôle chiffré d'appareils connectés à tout emplacement. L'intégration du système de contrôle de la gamme Pro Extron est nécessaire pour contrôler les appareils sur plateforme sécurisée sur les terminaux NAV tandis que la LinkLicense pour le contrôle tiers ne permet pas de contrôler des appareils sur plateforme sécurisée. Les solutions NAV sont idéales pour toute application nécessitant un contrôle d'appareils, une commutation audio et vidéo flexible, et une transmission fiable de contenus haute qualité.
Produits
La plateforme AV Pro sur IP NAV comprend les produits suivants :
Encodeur AV Pro sur IP 1G - Entrée DTP
Encodeur AV Pro sur IP fibre 1G - HDMI, Ethernet, et USB
Encodeur AV Pro sur IP 1G - HDMI
Encodeur AV Pro sur IP 1G - HDMI, Ethernet, et USB
Encodeur AV Pro sur IP 1G - HDMI – Plaque murale au format Decorator
Encodeur AV Pro sur IP 1G - HDMI et Ethernet – Plaque murale au format Decorator
Encodeur AV Pro sur IP 10G - HDMI – Plaque murale au format Decorator
Encodeur AV Pro sur IP 10G - HDMI et Ethernet – Plaque murale au format Decorator
Encodeur AV Pro sur IP 10G - HDMI
Encodeur AV Pro sur IP 10G - HDMI, Ethernet, et USB
Décodeur AV Pro sur IP fibre 1G avec scaler - HDMI, Ethernet, et USB
Décodeur AV Pro sur IP 1G avec scaler - HDMI
Décodeur AV Pro sur IP 1G avec scaler - HDMI, Ethernet, et USB
Décodeur AV Pro sur IP 10G avec scaler - HDMI
Décodeur AV Pro sur IP 10G avec scaler - HDMI, Ethernet, et USB
Gestionnaire de systèmes AV Pro sur IP
Formation
Validez vos connaissances des systèmes audiovisuels en réseau Extron
Service d'assistance pour les technologies réseau
Notre service d'assistance pour les technologies réseau se compose d'une équipe d'ingénieurs audiovisuels chevronnés attestant d'une expertise inégalée en gestion de réseaux informatiques d'entreprise. Nous nous tenons à votre disposition à chacune des phases de votre projet : de la phase initiale de conception avant‑vente à la mise en route après‑vente, pour garantir que votre déploiement NAV est à la hauteur de vos attentes.
Le service d'assistance pour les technologies réseau collabore également avec les principaux fabricants de switches réseau afin de valider leurs switches et garantir qu'ils vont fonctionner de façon optimale dans votre prochaine application AV Pro sur IP Extron. Notre liste de switches réseau validés incluent uniquement les composants ayant passé avec succès une série de tests approfondis. Nous assurons aux concepteurs de système que chaque switch réseau figurant sur cette liste a été soumis à un processus rigoureux d'évaluation et de test pour garantir une compatibilité optimale avec la gamme AV Pro sur IP NAV Extron. Ce processus assure un fonctionnement fiable et régulier, simplifiant le travail d'intégration et réduisant les besoins d'intervention en cas de problème. À travers ses guides de configuration, Extron facilite également la configuration et le réglage d'un switch réseau afin que vous puissiez concentrer vos efforts sur d'autres parties de l'installation. Autre ressource à votre disposition : notre équipe de spécialistes qui vous fournit toutes les informations dont vous avez besoin pour communiquer efficacement avec des départements informatiques et assurer une intégration réseau optimale.
La liste de switches validés est incluse dans chacune des pages des produits NAV. Il vous suffit de cliquer sur le bouton « Switches validés » à droite de l'écran pour afficher une liste actualisée de switches pouvant être triés et filtrés pour trouver celui adapté à votre application.
Support mondial
Avec des bureaux dans le monde entier, les clients d'Extron bénéficient d'une prestation complète de services. Notre présence internationale nous permet d'être toujours à votre disposition quel que soit l'endroit.
