Les amplificateurs Extron passent à la vitesse Ultra
Le nec plus Ultra : Rendement, Basse température, Fiabilité, Puissance !
Extron a été le premier fabricant à déployer des amplificateurs de classe D dans des applications audiovisuelles, voilà de cela dix ans. Nous avons insufflé un nouveau dynamisme à cette classe D en effectuant un travail méticuleux autour de l'ingénierie et du développement de technologies brevetées uniques, conçues pour répondre aux besoins spécifiques des installations et des workflows audiovisuels.
Nos ingénieurs spécialistes des systèmes d'énergie électrique ont entièrement conçu l'ensemble des amplificateurs de classe D Extron, y compris nos sources d'alimentation Everlast ; nous savons pour cette raison quels composants sont intégrés à ces unités. Pour assurer un maximum de performance et de fiabilité, la sélection et la conception de chaque composant sont mûrement réfléchies ; chose impossible pour d'autres fabricants qui utilisent des modules d'alimentation OEM tiers.
La gamme XPA® Ultra d'amplificateurs de puissance certifiés ENERGY STAR reflète l'innovation vue par Extron et relève le défi d'intégrer plus de canaux haute performance dans moins d'espace.
Tous les amplificateurs XPA Ultra assurent un rendement haute performance jusqu'à 77%. Un amplificateur performant délivre la proportion la plus élevée possible de sa puissance d'entrée par rapport à sa puissance de sortie aux enceintes. L'énergie non délivrée est gaspillée en chaleur par rayonnement, occasionnant qui plus est des coûts de refroidissement et énergétiques plus importants.
Ultra par sa basse température
Un amplificateur XPA Ultra dégage moins de chaleur que d'autres amplificateurs de classe D. Lorsqu'un amplificateur dégage une chaleur excessive, il occupe non seulement un espace inutile en rack, généralement prévu pour le refroidissement, mais exerce également « davantage de pressions » sur les systèmes de refroidissement en rack et réduit la durée de vie du composant. Les besoins de refroidissement et les taux de défaillance plus élevés des autres amplificateurs de classe D entraînent des coûts plus importants et des risques plus élevés d'arrêt du système. Les amplificateurs XPA Ultra, refroidis par convection, sont plus silencieux, produisent moins de chaleur, et ont une durée de vie prolongée grâce à l'effet cumulé de la technologie thermique précise d'Extron.
Imagerie thermique
XPA U 1004 Extron Quatre canaux de 100 W à 8 ΩQSC SPA4-100 Quatre canaux de 100 W à 8 Ω
Deux amplificateurs fonctionnant à 1/8 de leur puissance
Les amplificateurs XPA Ultra Extron matérialisent notre engagement à économiser l'énergie et à réduire les coûts avec leurs conceptions certifiées ENERGY STAR. Tous les amplificateurs Extron disposent d'une fonction de mise hors tension automatique qui met en veille l'unité après 25 minutes d'inactivité, consommant moins d'un watt d'énergie.

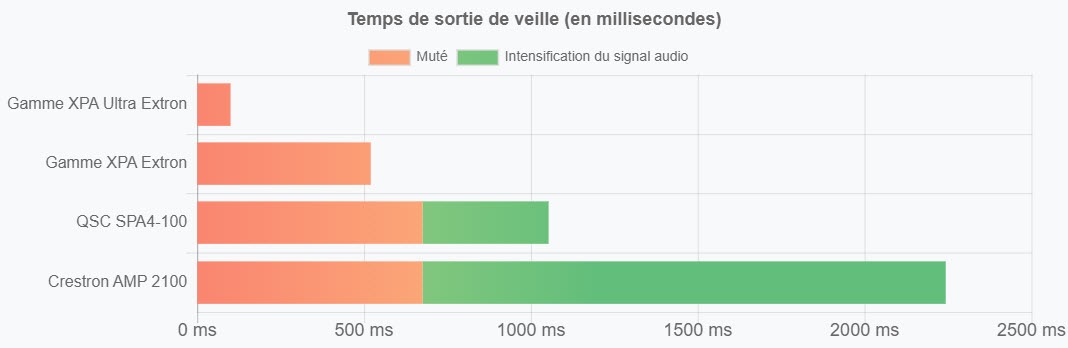

Si un signal audio est détecté lorsque l'unité est en veille, la sortie de veille des amplificateurs de la gamme XPA Ultra ne représente plus un obstacle ; elle est suffisamment rapide pour que l'intégralité de l'audio soit restituée, grâce à la technologie InstaWake. Les exemples graphiques et audio ci‑dessous montrent la différence entre une unité XPA Ultra sortant intégralement de son mode veille en moins de 100 millisecondes, par rapport aux amplificateurs de classe D concurrents qui peuvent prendre plus de deux secondes pour atteindre leur puissance nominale. Comme vous pourrez l'entendre, une demi‑seconde d'audio muté peut changer considérablement le sens d'une phrase.
Cliquez ici pour entendre les enregistrements de sortie de veille
Appuyez sur « lire » pour entendre les enregistrements de sortie de veille
lire
Gamme XPA Ultra Extron
lire
Gamme XPA Extron
lire
QSC SPA4-100
lire
AMP 2100 Crestron
Ultra par sa faible consommation d'énergie
Lorsqu'il offre un haut rendement, un amplificateur consomme moins d'énergie qu'une unité peu performante et délivre la même quantité d'amplification aux enceintes. Les amplificateurs XPA Ultra certifiés ENERGY STAR sont plus performants, avec leurs sources d'alimentation Everlast, et réduisent les dépenses électriques en termes de kilowatt-heures utilisées et de réseau énergétique requis.
Ultime étape, la mise sous tension d'un amplificateur XPA Ultra : il fonctionne ! En éloignant les condensateurs de puissance sensibles des sources de chaleur, en évitant l'utilisation de faisceaux électriques sujets à défaillances ; en supprimant les condensateurs électrolytiques à courte durée du chemin de signal audio ; et en utilisant des techniques innovantes de dissipation de la chaleur, un amplificateur XPA Ultra fonctionnera sans aucune faille. Voilà sa vocation.
Les amplificateurs XPA Ultra consomment peu d'énergie et permettent de réduire les coûts
Voyants LED indiquant la présence du signal et la protection sur panneaux avant et arrière
Fournissent des indications nécessaires sur chaque panneau de l'amplificateur, en cours de fonctionnement et de configuration
Conforme à la norme UL 2043
Lors d'une utilisation avec le kit d'adaptateurs en fourreau souple, disponible en option
Source d'alimentation Everlast interne
Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie pour des coûts de fonctionnement réduits
CDRS
Technologie brevetée Extron offrant une forme d'onde lisse et propre, éliminant les émissions de radiofréquences
Rapport signal/bruit et THD+B optimaux
Les amplificateurs XPA Ultra présentent un rapport signal/bruit de 100 dB avec un THD+B inférieur à 0,1%
Refroidissement par convection, sans ventilateur
Possibilité de superposition d'unités sans conserver d'espace pour la ventilation
Mise en veille automatique et InstaWake
Mise en veille automatique après 25 minutes d'inactivité avec sortie de veille en moins de 100 ms dès la détection d'un signal ; la mise en veille automatique peut être désactivée si nécessaire
Plusieurs options de puissance de sortie
Modèles 35 W et 100 W à 8 Ω, 70 V et 100 V
XPA U 1004 SB
Amplificateur certifié ENERGY STAR
Les amplificateurs XPA Ultra consomment peu d'énergie et permettent de réduire les coûts
Voyants LED indiquant la présence du signal et la protection sur panneaux avant et arrière
Fournissent des indications nécessaires sur chaque panneau de l'amplificateur, en cours de fonctionnement et de configuration
Conforme à la norme UL 2043
Lors d'une utilisation avec le kit d'adaptateurs en fourreau souple, disponible en option
Source d'alimentation Everlast interne
Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie pour des coûts de fonctionnement réduits
CDRS
Technologie brevetée Extron offrant une forme d'onde lisse et propre, éliminant les émissions de radiofréquences
Rapport signal/bruit et THD+B optimaux
Les amplificateurs XPA Ultra présentent un rapport signal/bruit de 100 dB avec un THD+B inférieur à 0,1%
Refroidissement par convection, sans ventilateur
Possibilité de superposition d'unités sans conserver d'espace pour la ventilation
Mise en veille automatique et InstaWake
Mise en veille automatique après 25 minutes d'inactivité avec sortie de veille en moins de 100 ms dès la détection d'un signal ; la mise en veille automatique peut être désactivée si nécessaire
Modes de sortie sélectionnables par paire de canaux
Les paires bridgées séparément peuvent alimenter deux canaux à faible impédance ou un canal à haute impédance dont la puissance est multiplée par deux
Contrôle à distance du volume et du mute par paire de canaux
Avec les contrôleurs VCM et VC, ainsi·que certains contrôleurs MediaLink

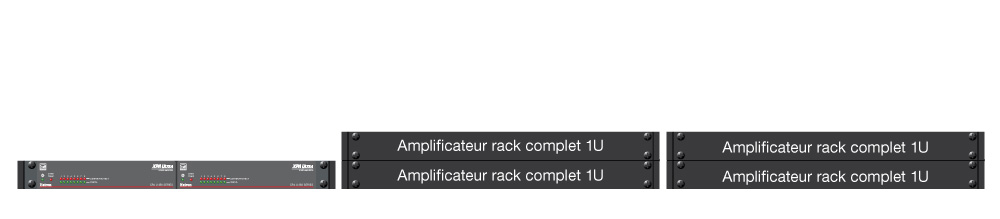

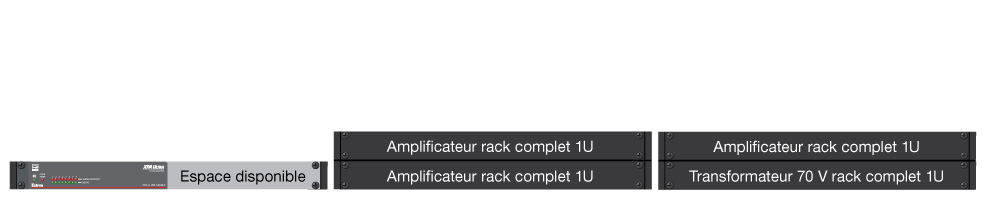

Ultra par sa densité élevée de canaux

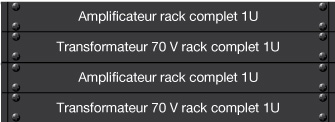

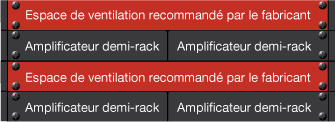

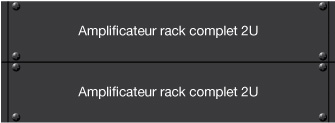

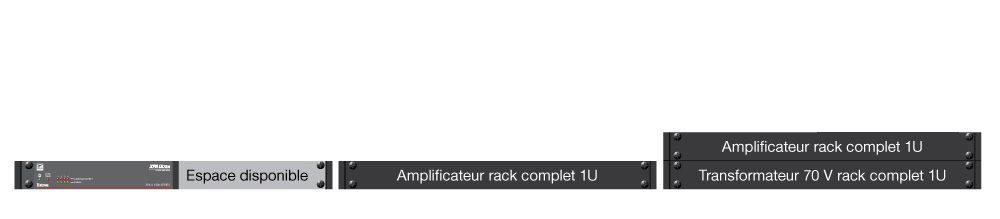

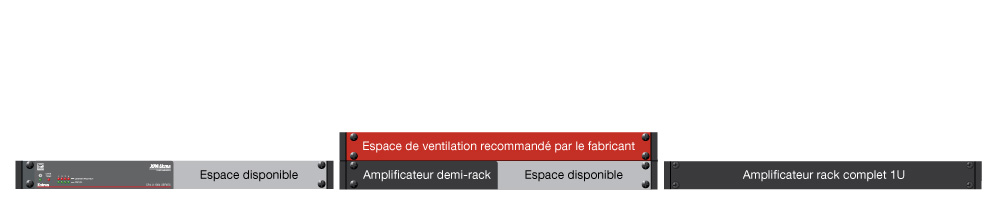

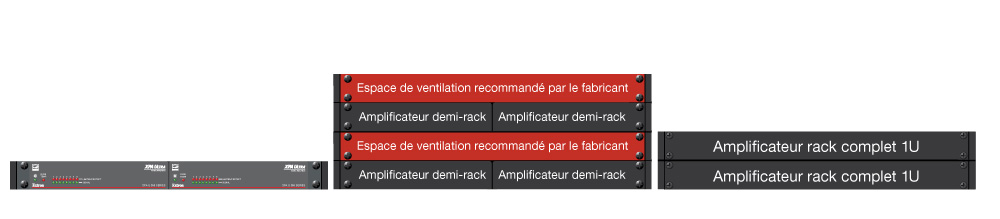

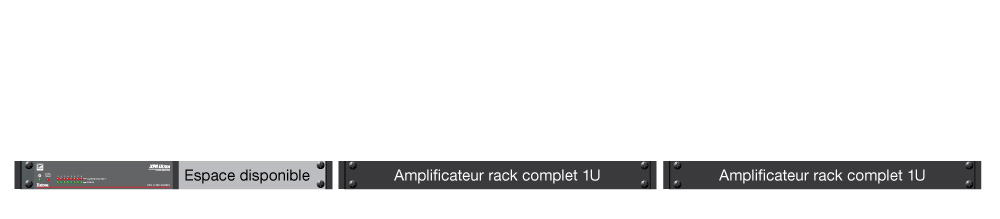

Offrant la meilleure densité de canaux de l'industrie avec le modèle XPA U 358, la gamme d'amplificateurs XPA Ultra délivre le nombre nécessaire de canaux dans un seul espace de rack. L'attribut « appareil 1U » pour un amplificateur n'est donc pas le fruit de notre imagination, elle est bien réelle. Un amplificateur qui nécessite de l'espace en rack au-dessus pour la ventilation ou plus d'espace en rack pour un transformateur, ne peut occuper qu'une seule unité de rack. Lorsque l'espace en rack devient une denrée rare, la capacité d'installation d'un nombre plus important de canaux dans moins d'espace, avec des besoins de refroidissement réduits, revêt une importance croissante.
À partir des onglets ci-dessous, sélectionnez la configuration des canaux pour visualiser la manière dont le XPA Ultra se distingue d'autres marques d'amplificateurs.
Concevoir un amplificateur offrant la performance et la fiabilité du XPA Ultra n'est pas une mince affaire. Extron ne fait pas les choses à moitié. Utiliser les mêmes conceptions OEM que d'autres fabricants ne permettra pas à Extron d'apporter les meilleures solutions pour répondre aux besoins et aux attentes supérieures de nos clients.
Les photographies ci-dessous illustrent les principales différences dans l'approche de conception d'Extron par rapport à l'approche OEM d'autres fabricants. Cliquez sur les photographies pour plus de détails.
Source d'alimentation Everlast Extron
Conception garantissant une fiabilité accrue et une durée de vie prolongée
Disposition d'un composant sensible à la chaleur
Dissipation thermique des transistors à effet de champ haute température sur des protections surdimensionnées, loin des condensateurs
Amplificateurs conçus par Extron
Spécialement conçus pour fournir un bon rendement, un fonctionnement à basse température, et une fiabilité élevée
Tracés et fils soudés point à point uniquement
Les connexions ne vont pas se desserrer ni se détériorer
Adapté à un espace de plenum
Avec le kit d'adaptateurs en fourreau souple disponible en option
Conception Extron
Conception - Concurrent A
Conception - Concurrent B
Conception - Concurrent C
Source d'alimentation OEM standard
Performance et durée de vie standard
Composants sensibles placés à côté de sources de chaleur
Transistors à effet de champ haute température placés à côté des condensateurs
Modules d'amplification OEM tiers
Solutions standard utilisées par d'autres fabricants d'amplificateurs
Câble en nappe avec connecteurs sujets à défaillances
Le connecteur peut progressivement se desserrer par sa vibration ou se détériorer
Certains designs non adaptés à un espace de plenum
Compte-rendu indépendant et détaillé sur la conception et l'ingénierie du XPA Ultra par le Professeur Anselm Goertz
Anselm Goertz, Docteur en génie électrique spécialisé dans l'acoustique industrielle, a réalisé des tests approfondis sur l'amplificateur XPA Ultra Extron, pour lesquels il a rédigé un compte-rendu publié dans la revue allemande Professional System. Le Dr Goertz est chargé de la planification et du support de projets, et donne des formations dans tous les domaines de mesure de l'électroacoustique et de l'acoustique architecturale pour l'audio professionnel.
Seule une société développant elle-même sa technologie peut se pourvoir d'un portefeuille de brevets aussi vaste que celui d'Extron, dont de nombreux brevets audio. Les amplificateurs XPA Ultra bénéficient des technologies brevetées ci-dessous, technologies offrant des avantages conséquents à nos clients en matière de performance et de fiabilité, par rapport aux autres fabricants d'amplificateurs.
Class D Ripple Suppression - CDRS
Trois brevets constituent la base de la technologie CDRS Extron intégrant les amplificateurs XPA Ultra. Cette technologie réduit les émissions par rayonnement haute fréquence qui peuvent être captées par d'autres équipements.
Commutation douce de classe D
La conception Extron offrant une commutation douce supporte la technologie CDRS afin de réduire la puissance dissipée, ce qui augmente le rendement de l'amplificateur.
Convertisseur de puissance de classe D
Les convertisseurs de puissance des amplificateurs de classe D facilitent le transfert d'énergie pour offrir des performances plus précises tout en utilisant moins de condensateurs à durée de vie limitée dans la source d'alimentation.
Générateur de forme d'onde triangulaire faible bruit
Étant donné qu'un générateur triangulaire constitue le cœur d'un amplificateur de classe D, et que les générateurs triangulaires présentent un contenu de bruit dans la bande audio, cette technologie est utilisée afin de réduire sensiblement le bruit, produisant un seuil de bruit audio moins significatif.
Extension de la bande passante du circuit de classe D
Cette technologie favorise la suppression de l'ondulation de classe D pour réduire la distorsion harmonique totale à des fréquences audio élevées.
Réduction de la distorsion de classe D
Nouvelle caractéristique pour la gamme d'amplificateurs XPA Ultra, cette technologie diminue la distorsion dans la sortie du signal en filtrant l'ondulation et en réduisant la non-linéarité car le signal audio passe à travers l'amplificateur.
