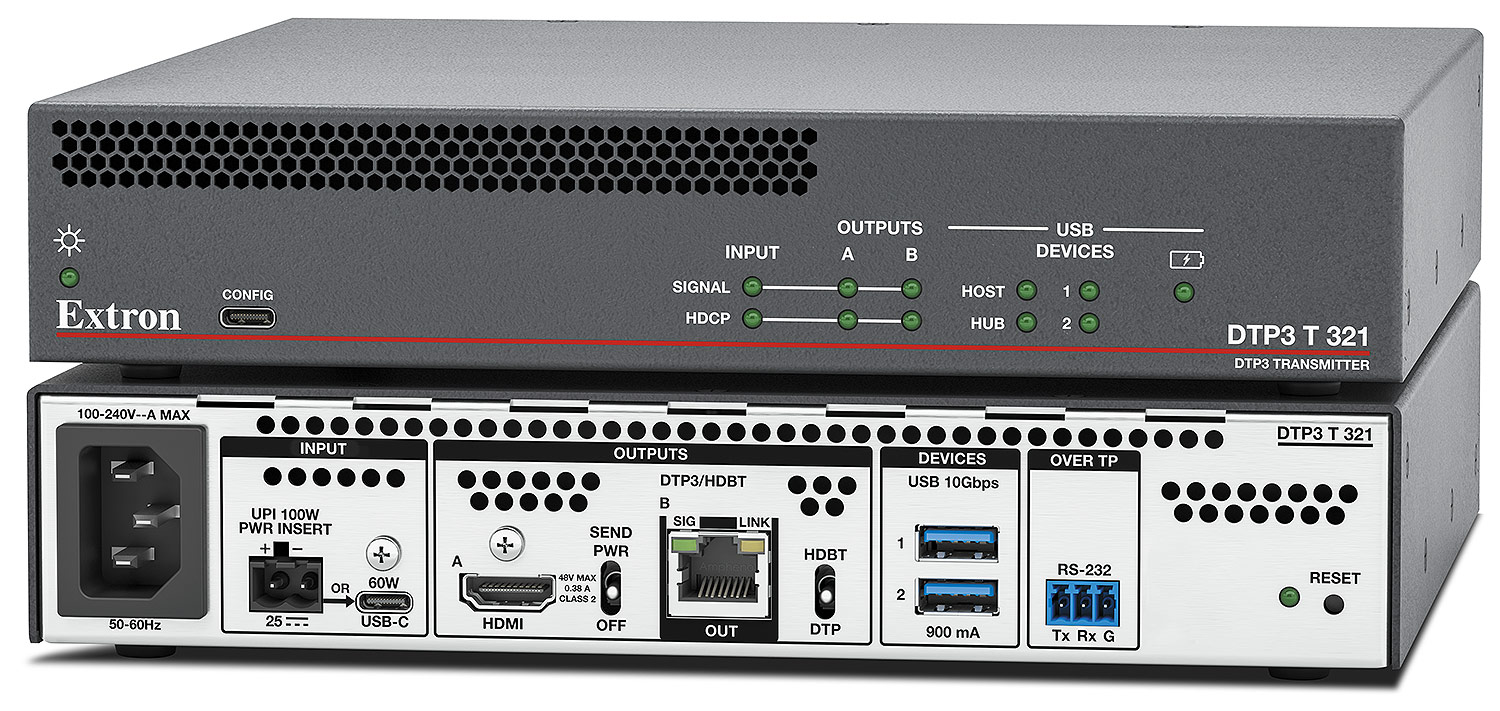

DTP3 T 321

Émetteur DTP3 USB‑C 4K/60 avec données et alimentation distribuée

Caractéristiques principales

Transmet des signaux vidéo avec audio embeddé, de données USB, de contrôle, et d'alimentation jusqu'à 100 m (330') sur un câble CAT 6A blindé
Supporte des résolutions informatiques et vidéo jusqu'à 4K/60, notamment 5K
Connecte des sources USB‑C^® supportant le mode alternatif DisplayPort
Fournit une puissance de charge à la source USB‑C
Connexion hôte USB‑C
Deux connexions locales pour périphériques USB
Toutes les caractéristiques

Previous Next

Le câble paires torsadées blindées XTP DTP 22 Extron est fortement recommandé

Galerie d'images

Aperçu interactif

Vidéos à la une

DTP Selector

Descriptions pour appel d'offres

Calculateur de débits de données 8K

Remarque : le DTP3 T 321 n'est pas compatible avec le DTP3 R 301 pour l'extension de données USB.

Vue d'ensemble
Vidéo
Description
Caractéristiques techniques
Schéma
Schéma des panneaux
Téléchargements

Vue d'ensemble

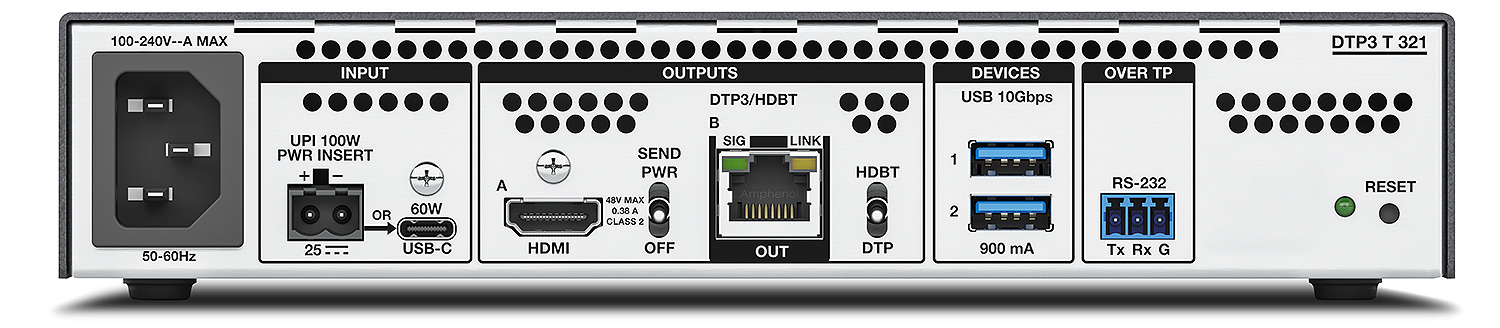

Le DTP3 T 321 Extron est un émetteur paires torsadées numériques longue distance qui transmet des signaux vidéo USB‑C, audio embeddés, de données USB, d'alimentation, et RS‑232 bidirectionnels jusqu'à 100 m (330') sur un câble CAT 6A blindé. Il comprend une entrée USB‑C, une sortie HDMI locale, et deux ports périphériques USB. L'émetteur supporte des résolutions vidéo jusqu'à 4K/60 avec un échantillonnage de couleurs 4:4:4, l'EDID Minder^®, et l'HDCP 2.3. Pour maximiser la qualité d'image et réduire la latence, toutes les résolutions vidéo supportées sont transportées sans compression. Le DTP3 T 321 intègre une charge d'appareils USB‑C 60 W et supporte jusqu'à 100 W de puissance lorsque l'unité est utilisée avec l'injecteur d'alimentation UPI 100 Extron. Les connexions hôte et périphérique locales supportant les données USB 10Gbps et l'alimentation à distance pour les récepteurs DTP3 facilitent l'intégration dans des environnements professionnels exigeants.

Vidéo

Description

Caractéristiques techniques

Schéma

Schéma des panneaux

Téléchargements

Produits affichés récemment

DTP3 T 321

Description pour appel d'offres

Choisissez une référence :

Select a Part Number:

Copier le texte Copié Une erreur est survenue. Veuillez réessayer plus tard.

DTP3 T 321

Provide a twisted pair transmitter that shall support the distribution of USB-C® video, data, embedded audio. and control over a shielded CAT 6A cable
1. Rack-mountable transmitter for the extension of USB-C video, data, and control
2. Video input requirements
  1. Shall provide one (1) USB-C input
  2. Shall support USB-C sources with DisplayPort Alt Mode
  3. Shall support digital video resolutions up to 4K/60 @ 4:4:4 color sampling
  4. Shall provide one (1) HDMI buffered input loop-through for local monitor support or system expansion
3. Audio input requirements
  1. Shall support embedded digital audio on USB-C input
  2. Shall support multiple embedded audio formats
  3. Shall support embedded HD lossless audio formats
4. Video output requirements
  1. Shall provide one (1) RJ-45 for connection to an Extron DTP3-enabled product
  2. Shall be configurable for sending digital video, audio, and bidirectional RS-232 signals to an HDBaseT™-enabled display
5. USB data requirements
  1. USB host connection
    1. One (1) USB-C, shared with video input
    2. Shall support data transfer rates up to 10 Gbps
  2. USB device connections
    1. Two (2) USB type A
    2. Shall support transfer rates up to 10 Gbps
  3. USB extension requirements
    1. Shall support access to USB devices attached to a remote receiver connected to the DTP3 output
    2. Shall support transfer rates up to 480 Mbps
6. Transmission requirements
  1. Shall be compatible with CAT 6A shielded twisted pair cable, and Extron XTP DTP 22 shielded twisted pair cable
  2. Shall provide signal transmission distance capability of 330 feet (100 meters) for all supported video resolutions using a shielded CAT 6A cable
7. EDID requirements
  1. Shall provide automatic EDID management between connected devices
    1. Provide a set of pre-stored EDID files
    2. Support capture of EDID from any connected display
    3. Support user uploading of custom-generated EDID files
    4. Support assignment of any pre-stored, captured, or custom uploaded EDID file to any input connection
8. HDCP requirements
  1. Shall be HDCP 2.3 compliant with backward compatibility for earlier HDCP versions
9. Control/Remote – RS-232 pass-through over shielded CAT 6A requirements
  1. Shall provide connection for AV device control
    1. One (1) 3-pole captive screw: RS-232 pass-through over DTP
10. Power requirements
  1. Shall be equipped with an internal 100-240 VAC, 50/60 Hz universal power supply
  2. Shall support USB-C device charging up to 60 watts
  3. Shall provide DIP switch on front panel for selection to provide power to a connected DTP3 receiver
  4. Shall support USB-C device charging up to 100 watts when connected to Extron UPI 100 power injector
11. General requirements
  1. Shall include a USB-C configuration port on the front panel for configuration access and firmware updates
  2. Enclosure shall be rack-mountable, half rack width, and 1RU in height
  3. Shall provide visual indication of RJ-45 signal and link status for DTP port

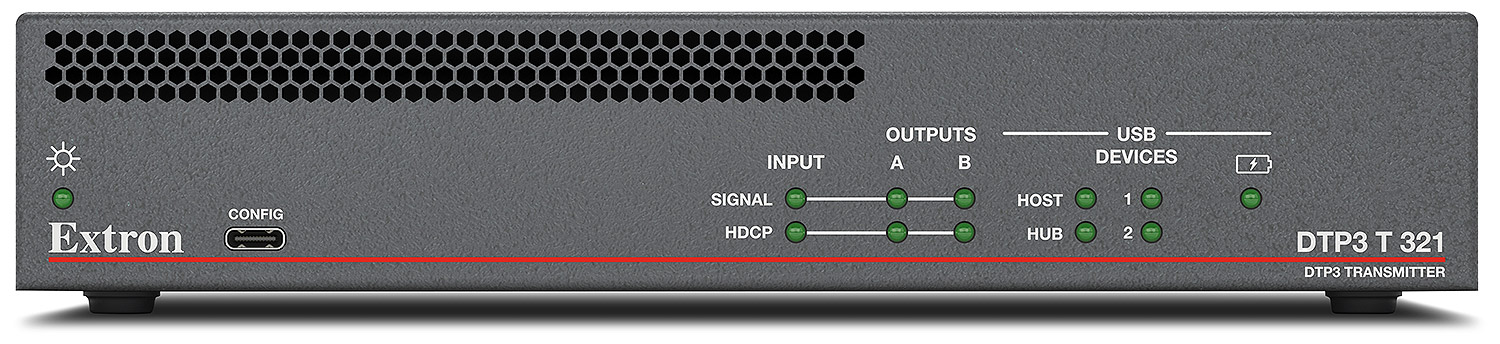

  4. Shall provide visual indication for signal presence, USB device, and USB-C power delivery status on front panel
  5. Shall provide Extron LockIt® Plus cable lacing brackets
  6. Shall meet regulatory compliances
    1. CE, c-UL, UL
    2. CE, C-tick, FCC Class A, ICES, VCCI
    3. Appropriate requirements of RoHS and WEEE
  7. Shall provide at least three (3) years parts and labor warranty
Approved device shall be the Extron DTP3 T 321(60-2017-52); no alternates or equals

DTP3 T 321

Provide a twisted pair transmitter that shall support the distribution of USB-C® video, data, embedded audio. and control over a shielded CAT 6A cable
1. Rack-mountable transmitter for the extension of USB-C video, data, and control
2. Video input requirements
  1. Shall provide one (1) USB-C input
  2. Shall support USB-C sources with DisplayPort Alt Mode
  3. Shall support digital video resolutions up to 4K/60 @ 4:4:4 color sampling
  4. Shall provide one (1) HDMI buffered input loop-through for local monitor support or system expansion
3. Audio input requirements
  1. Shall support embedded digital audio on USB-C input
  2. Shall support multiple embedded audio formats
  3. Shall support embedded HD lossless audio formats
4. Video output requirements
  1. Shall provide one (1) RJ-45 for connection to an Extron DTP3-enabled product
  2. Shall be configurable for sending digital video, audio, and bidirectional RS-232 signals to an HDBaseT™-enabled display
5. USB data requirements
  1. USB host connection
    1. One (1) USB-C, shared with video input
    2. Shall support data transfer rates up to 10 Gbps
  2. USB device connections
    1. Two (2) USB type A
    2. Shall support transfer rates up to 10 Gbps
  3. USB extension requirements
    1. Shall support access to USB devices attached to a remote receiver connected to the DTP3 output
    2. Shall support transfer rates up to 480 Mbps
6. Transmission requirements
  1. Shall be compatible with CAT 6A shielded twisted pair cable, and Extron XTP DTP 22 shielded twisted pair cable
  2. Shall provide signal transmission distance capability of 330 feet (100 meters) for all supported video resolutions using a shielded CAT 6A cable
7. EDID requirements
  1. Shall provide automatic EDID management between connected devices
    1. Provide a set of pre-stored EDID files
    2. Support capture of EDID from any connected display
    3. Support user uploading of custom-generated EDID files
    4. Support assignment of any pre-stored, captured, or custom uploaded EDID file to any input connection
8. HDCP requirements
  1. Shall be HDCP 2.3 compliant with backward compatibility for earlier HDCP versions
9. Control/Remote – RS-232 pass-through over shielded CAT 6A requirements
  1. Shall provide connection for AV device control
    1. One (1) 3-pole captive screw: RS-232 pass-through over DTP
10. Power requirements
  1. Shall be equipped with an internal 100-240 VAC, 50/60 Hz universal power supply
  2. Shall support USB-C device charging up to 60 watts
  3. Shall provide DIP switch on front panel for selection to provide power to a connected DTP3 receiver
  4. Shall support USB-C device charging up to 100 watts when connected to Extron UPI 100 power injector
11. General requirements
  1. Shall include a USB-C configuration port on the front panel for configuration access and firmware updates
  2. Enclosure shall be rack-mountable, half rack width, and 1RU in height
  3. Shall provide visual indication of RJ-45 signal and link status for DTP port
  4. Shall provide visual indication for signal presence, USB device, and USB-C power delivery status on front panel
  5. Shall provide Extron LockIt® Plus cable lacing brackets
  6. Shall meet regulatory compliances
    1. CE, c-UL, UL
    2. CE, C-tick, FCC Class A, ICES, VCCI
    3. Appropriate requirements of RoHS and WEEE
  7. Shall provide at least three (3) years parts and labor warranty
Approved device shall be the Extron DTP3 T 321(60-2017-52); no alternates or equals
