12G HD-SDI 101

Égaliseur de câble pour le 12G-SDI
Caractéristiques principales
  • Adaptation automatique aux normes vidéo numériques SMPTE et UIT pour les signaux SDI jusqu'à un débit de données 12G‑SDI
  • Support de débits de données de 270 Mb/s à 11,88 Gb/s
  • Support de l'imagerie à plage dynamique étendue (HDR)
  • Égalisation automatique en entrée
  • Resynchronisation automatique en sortie
  • Transmission de l'HDR, de 16 canaux audio embeddés maximum, et d'autres données auxiliaires notamment les sous-titres et le codage temporel
The Extron 12G HD-SDI 101
Modèle Description de la version Référence
 12G HD-SDI 101 Égaliseur de câble pour le 12G‑SDI 60-1673-01

Le 12G HD-SDI 101 est un égaliseur de câble pour les signaux vidéo numériques SDI multi-débits. Cette solution pratique envoie des signaux vidéo numériques SDI multi-débits sur de longs cheminements de câbles coaxiaux. Le 12G HD‑SDI 101 supporte tous les débits de données vidéo numériques série courants jusqu'à 11,88 Gb/s, et transmet l'HDR, jusqu'à 16 canaux audio embeddés, et d'autres données auxiliaires autorisées par les spécifications SMPTE et UIT. Appliquée à l'extrémité d'un cheminement de câble, l'égalisation automatique en entrée ajoute jusqu'à 300 m (984') pour le SDI, 240 m (787') pour l'HD‑SDI, 180 m (590') pour le 3G‑SDI, jusqu'à 90 m (295') pour le 6G‑SDI, et jusqu'à 70 m (230') pour la vidéo numérique 12G‑SDI, lors de l'utilisation du câble RG6. Le 12G HD‑SDI 101 est un boîtier métallique d'un huitième de rack de largeur qui offre des options de montage facilitant le travail des intégrateurs dans les systèmes audiovisuels nouveaux ou déjà en place.

Caractéristiques

  • Adaptation automatique aux normes vidéo numériques SMPTE et UIT pour les signaux SDI jusqu'à un débit de données 12G‑SDI
  • Support de débits de données de 270 Mb/s à 11,88 Gb/s
  • Support de l'imagerie à plage dynamique étendue (HDR) — Offre une gamme de contraste plus étendue et une plus grande plage de couleurs en fournissant la bande passante vidéo, la profondeur de couleurs, et les capacités d'échanges de métadonnées nécessaires pour la vidéo HDR.
  • Égalisation automatique en entrée — Compense l'atténuation du signal d'entrée et égalise automatiquement les câbles sur des distances atteignant 70 m (230') pour les signaux 12G-SDI, 240 m (787') pour l'HD-SDI, et 300 m (984') pour le SDI.
  • Resynchronisation automatique en sortie — Remodèle et restaure la synchronisation des signaux vidéo numériques en sortie, éliminant la gigue haute fréquence pour fournir aux ingénieurs système audiovisuels plus de marge de fonctionnement lors de la connexion de plusieurs appareils.
  • Transmission de l'HDR, de 16 canaux audio embeddés maximum, et d'autres données auxiliaires notamment les sous-titres et le codage temporel
  • Voyant LED indiquant la fréquence du signal et l'alimentation — Le voyant LED s'allume en couleur ambre lorsqu'une alimentation est détectée, et en vert lorsqu'un signal est détecté et que l'unité est mise sous tension.
  • Boîtier métallique d'un huitième de rack de largeur — Boîtier compact se dissimulant facilement dans une installation.
  • Source d'alimentation externe Everlast™ Extron incluse, pièce de rechange réf. 70-1175-01 — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie.
  • Source d'alimentation Everlast Extron couverte par une garantie sept ans pièces et main d'œuvre
ACCESSOIRES FOURNIS
  PS 1205 C Source d'alimentation 12 V, 0,5 A, bornier à vis 70-1175-01
ACCESSOIRES EN OPTION
  MBU 125 Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur
  ZipClip 100 Kit de montage pour sources d'alimentation de la gamme PS
  ZipClip 400 Kit de montage pour produits d'1/8, d'1/4, et d'1/2 rack

Caractéristiques techniques

12G HD-SDI 101
TRUE 4K specification

   Frame rate1 23.97, 24. 29.97, 30, 50, 59.94 and 60 fps
   Chroma sampling1 4:4:4, 4:2:2, and 4:2:0
   Color bit depth1 8 or 10 bits per color
   Signal Type 6G-SDI, 12G-SDI
   Max. video data rate 11.88 Gbps per 12G-SDI connection
    NOTE     1Subject to the maximum data rate limit. Use our calculator (www.extron.com/8Kdatarate) to determine video parameters supported by this data rate.
Video
   Signal Type SDI, HD-SDI, 3G-SDI, 6G-SDI, and 12G-SDI digital video
   Gain Unity
   Resolution 8 or 10 bits, automatic
   Operation standards SMPTE 259M-C, SMPTE 292M, SMPTE 424M, SMPTE 372M, SMPTE ST-2081, SMPTE 2082,
ITU-RBT.601, ITU-RBT.1120
   Auto data rate lock Yes
   Latency 14 ns
   Level mapping Supports both level A and level B mapping (3G-SDI and 6G-SDI)
   Bit Depth
      12G-SDI Supports up to 10 bits
      6G-SDI Supports up to 10 bits
      3G-SDI Supports up to 12 bits
      HD-SDI Supports up to 12 bits
      SDI Supports up to 12 bits
Video input
   Number/signal type 1 single link SDI, HD-SDI, 3G/6G/12G-SDI digital component video
   Connector 1 female BNC
   Nominal level 0.8 Vp-p
   Minimum/maximum levels 0.5 V to 1 Vp-p with no offset
   Impedance 75 ohms
   Return loss ≥15 dB @ 5 MHz to 2.97 GHz
   DC offset (max. allowable) 5 V
   Input coupling AC
   Input cable equalization Automatic for up to -30 dB of cable loss
      12G-SDI 70 meters (230 feet)
      6G-SDI 90 meters (295 feet)
      3G-SDI 180 meters (590 feet)
      HD-SDI 240 meters (787 feet)
      SDI 300 meters (984 feet)
    NOTE     Transmission distance varies depending on the signal resolution and on the type of cable, source, and display used in the system.
Video output
   Number/signal type 1 single link SDI, HD-SDI, 3G/6G/12G-SDI digital component video
   Connector 1 female BNC
   Re-clocking Automatic for 270 Mbps, 1.485 Gbps, 2.97 Gbps, 5.94 Gbps, and 11.88 Gbps (bypassed for all other rates)
   Nominal level 0.8 Vp-p
   Minimum/maximum levels 0.5 V to 1.0 Vp-p
   Impedance 75 ohms
   Return loss >25 dB @ 100 MHz
   DC offset ±5 mV with input at 0 offset
Audio
   Audio channels Supports up to 16 channels
General
   Power supply External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 watts
   Power input requirements  12 VDC, 0.1 A
   Power consumption
      Device  1.0 watts @ 12 VDC
      Device and power supply  1.2 watts @ 12 VDC
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device  3.2 BTU/hr
      Device and power supply  3.8 BTU/hr
   Mounting
      Rack mount Yes, with optional rack shelf kit
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D (one-eighth rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
(Depth excludes connectors.)
   Product weight  0.1 lbs (0.1 kg)
   Regulatory compliance CE, c-UL, UL, FCC Class A, VCCI, AS/NZS, ICES
   Product warranty 3 years parts and labor
   Everlast power supply warranty 7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(4890-D8)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1673-01 9,6 cm 9,1 cm 26,7 cm 0,57 kg

Schéma

12G HD-SDI 101 Diagram

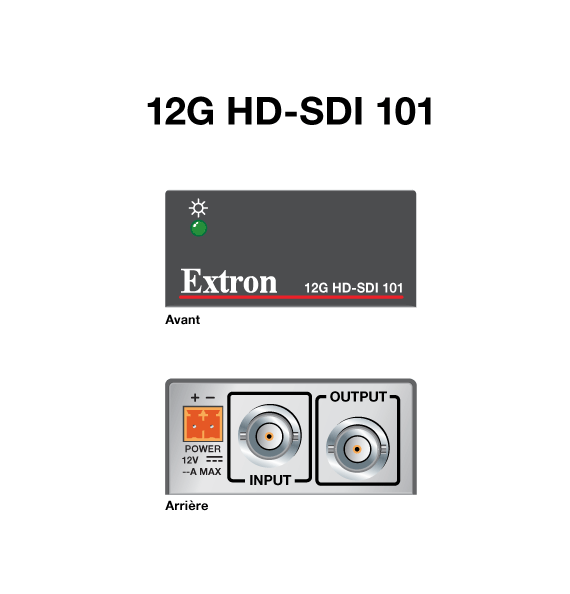

Schéma des panneaux

12G HD-SDI 101 Panel Drawing
