IPL EXP S5

Interface d'expansion d'E/S pour systèmes de contrôle
Caractéristiques principales
  • Cinq ports série RS‑232 bidirectionnels avec gestion de négociation logicielle
  • Alimentation PoE
  • Appareil sur plateforme sécurisée IP Link avec ports d'expansion qui est compatible avec tous les processeurs de contrôle de la gamme IPCP Pro xi Extron
  • Support de protocoles de communication sécurisés aux normes industrielles
The Extron IPL EXP S5
Modèle Description de la version Référence
 IPL EXP S5 Cinq ports série 60-1906-01

L'IPL EXP S5 Extron est une interface d'expansion d'E/S conçue pour faciliter l'expansion d'un système de contrôle avec cinq ports RS‑232 supplémentaires. Elle est compatible avec nos processeurs de contrôle de la gamme IPCP Pro xi, qui sont configurés de manière sécurisée avec Global Configurator Professional, ou programmés avec la programmation dans ControlScript. Tout comme l'ensemble des interfaces d'E/S Extron, cette interface dispose de l'alimentation via Ethernet (PoE) et est contrôlée, pilotée, et accessible sur votre réseau. L'IPL EXP S5 est une solution compacte d'expansion qui est fournie dans un boîtier résistant 1U d'un quart de rack de largeur, et offre de nombreuses options de montage.

Caractéristiques

  • Cinq ports série RS‑232 bidirectionnels avec gestion de négociation logicielle — Les ports série sur bornier à vis peuvent contrôler cinq appareils RS‑232.
  • Alimentation PoE — L'alimentation via Ethernet 802.3af facilite la réception de l'alimentation et des communications par ces interfaces Ethernet à l'aide d'un seul câble Ethernet, sans avoir recours à une alimentation locale.
  • Appareil sur plateforme sécurisée IP Link avec ports d'expansion qui est compatible avec tous les processeurs de contrôle de la gamme IPCP Pro xi Extron
  • Support de protocoles de communication sécurisés aux normes industrielles — Tous les processeurs d'expansion IP Link Pro utilisent les protocoles de communication aux normes industrielles, dont DHCP, DNS, HTTP, HTTPS, ICMP (ping), IEEE 802.1X, NTP, SFTP, SNMP, SSH, TCP/IP, UDP/IP.
  • Supporte le protocole 802.1X — Support du contrôle d'accès au réseau par port IEEE 802.1X.
  • Permet la synchronisation du système de contrôle — La synchronisation permettra aux utilisateurs de conserver et de récupérer l'état de leurs terminaux configurés en cas de panne réseau ou électrique.
  • Gestion, supervision, et contrôle des appareils audiovisuels depuis un réseau Ethernet standard
  • Librairie de drivers d'appareils et de modules de la gamme Pro utilisés respectivement avec des projets Global Configurator et de programmation ControlScript — Rapidité de démarrage et d'exécution de projets avec les modules d'appareils Extron et les drivers d'appareils Global Configurator Extron pour le contrôle de nombreux écrans et sources, tels que des projecteurs, des écrans plats, et des lecteurs Blu‑ray. Extron offre des modules et des drivers d'appareils Ethernet, série, et IR, entièrement testés.
  • Boîtier en plastique résistant 1U compact
  • Inclut le ZipClip® 200 pour un montage facile sur un bureau, dans un pupitre, dans un rack, ou sous un meuble
  • Se monte directement sur les racks Extron basiques et universels ou sur de nombreuses surfaces notamment des rails de rack, des tables, des pupitres, des potences de projecteur, et des pieds de table
PROCESSEURS DE CONTRÔLE COMPATIBLES
  IPCP Pro 250 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 255Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro 350 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 355DRQ xi Processeur de contrôle quatre cœurs IPCP Pro xi - Rail DIN
  IPCP Pro 360Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro PCS1 xi Processeur de contrôle d'alimentation et d'équipements IPCP Pro xi
ACCESSOIRES EN OPTION
  PI 115 Injecteur d'alimentation pour systèmes XTP et de contrôle Pro
  RSF 123 Plateau rackable pour les produits de 8,9 cm de profondeur
  RSU 126 Kit de plateau rackable universel pour produits de 15,24 cm (6") de profondeur
  RSU 129 Plateau rackable universel, profondeur 24 cm
LOGICIEL COMPATIBLE
  Global Configurator Plus et Global Configurator Professional Logiciel de configuration performant pour systèmes de contrôle audiovisuel
  Global Scripter Plate-forme de programmation pour les systèmes de contrôle Extron
  Toolbelt Utilitaire de configuration, de gestion, et de dépannage
PRODUITS SIMILAIRES
  IPL EXP 200 Interface d'expansion d'E/S pour systèmes de contrôle
  IPL EXP RIO8 Interface d'expansion d'E/S pour systèmes de contrôle
  IPL EXP S2 Interface d'expansion d'E/S pour systèmes de contrôle

Caractéristiques techniques

IPL EXP S5
Memory
   SDRAM 512 MB
   Flash 512 MB
Software
   Configuration software  Global Configurator® Plus and Professional
   Programming software Global Scripter®
   Control apps  Extron Control, iGVE
   Resource management software  GlobalViewer® Enterprise
   Utilities  Toolbelt, embedded web page
Ethernet
   Network interface controllers (NICs) 1
   Connectors 1 female RJ-45 connector
   Data rate 10/100Base-T, half/full duplex with autodetect
   Protocols ARP, DHCP, DNS, HTTP (redirect), HTTPS, ICMP (ping), IEEE 802.1X, NTP,SNMP, SSH, TCP/IP, UDP/IP
   Default settings  Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.0
Serial
   Quantity/type 5 bidirectional RS-232
   Connectors (5) 3.5 mm captive screw connectors, 3 pole
   Baud rate and protocol 300 to 115200 baud (9600 baud = default); 8 (default) or 7 data bits; 1 (default) or 2 stop bits;
no parity (default), even, or odd parity
    NOTE     These ports support software flow control. The default is no flow control.
   Pin configuration  Pin 1 = Tx, 2 = Rx, 3 = Gnd
General
   Power supply  Not included
   Power input requirements Power over Ethernet (PoE) (complies with PoE 802.3af, class 3);
48 VDC (PoE), minimum 0.35 A
   Power consumption — Power injector (PI 115)
      Device 1.3 watts, 48 VDC (PoE)
      Device and PoE injector  3.4 watts, 100-240 VAC, 50-60 Hz
   Ambient temperature/humidity  Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device 4.6 BTU/hr
      Device and PoE injector  11.7 BTU/hr
   Mounting
      Rack mount Yes, with optional 1U rack shelf, with the included ZipClip® 200 mounting clip, or by securing to rack rails with tie wraps
      Furniture mount Yes, with the included ZipClip 200 mounting clip
      Pole mount Yes, using tie wraps
   Enclosure type  High impact, high temperature plastic
   Enclosure dimensions 1.7" H x 4.3" W x 4.5" D (1U high, quarter rack wide)
(42 mm H x 109 mm W x 114 mm D)
   Product weight 0.45 lbs (0.2 kg)
   Regulatory compliance CE, C-Tick, c-UL, FCC Class A, ICES, UL, VCCI
Complies with the appropriate requirements of RoHS, WEEE
   Warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6190-D4)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1906-01 17,8 cm 13,7 cm 6,7 cm 0,29 kg

Schéma

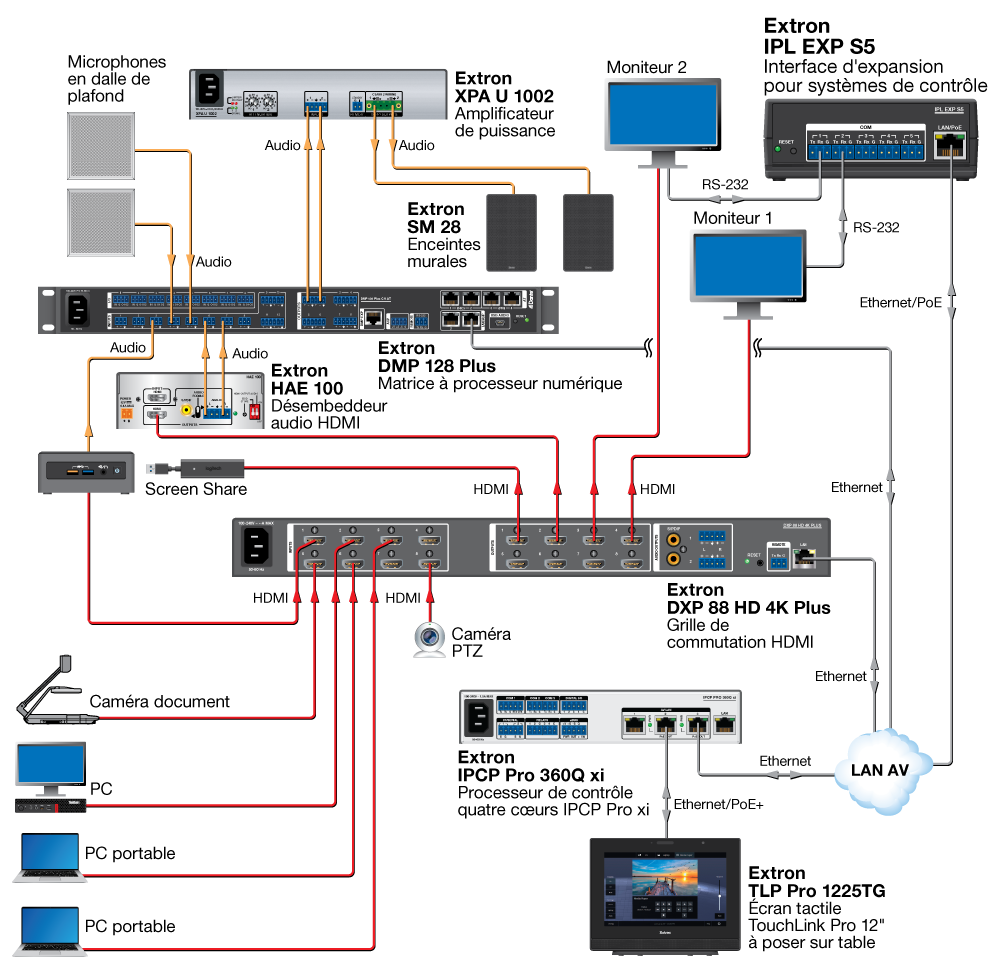

IPL EXP S5 Diagram
