MediaPort 200 Extron est une passerelle HDMI vers USB permettant l'intégration de sources ou de systèmes audiovisuels professionnels dans des applications de conférence utilisant des codecs logiciel. Il s'intègre facilement à un ordinateur utilisant des drivers audio et vidéo USB génériques. MediaPort® dispose d'une entrée HDMI avec sortie en sonde conforme HDCP, accepte des signaux jusqu'à 1920x1200 et effectue un scaling vidéo vers une sortie USB 2. Les fonctionnalités audio incluent notamment les entrées ligne et microphone, le désembeddage audio HDMI, l'audio bidirectionnel USB, la référence AEC et les sorties niveau ligne. MediaPort 200 inclut également un processeur DSP avec égaliseur, filtres, mixage, traitement dynamique et ducking. Ces fonctionnalités permettent au MediaPort 200 de fonctionner comme une interface complète de codec logiciel, disposant d'une flexibilité d'intégration dans un codec matériel ou des systèmes DSP plus larges. MediaPort 200 offre une souplesse pour l'intégration d'ordinateurs de conférence dans des conceptions de systèmes audiovisuels professionnels.MediaPort 200 facilite la communication entre des solutions simples webcam/ordinateur et des systèmes matériels de vidéoconférence traditionnels. Pour des salles de réunion de faible dimension disposant d'un PC et d'un appareil d'affichage, MediaPort 200 est la solution idéale pour améliorer la qualité de l'audio et de la vidéo, intégrant une prise en charge d'équipements professionnels tels que des caméras PTZ de vidéoconférence, des microphones de surface et des systèmes de renforcement sonore.

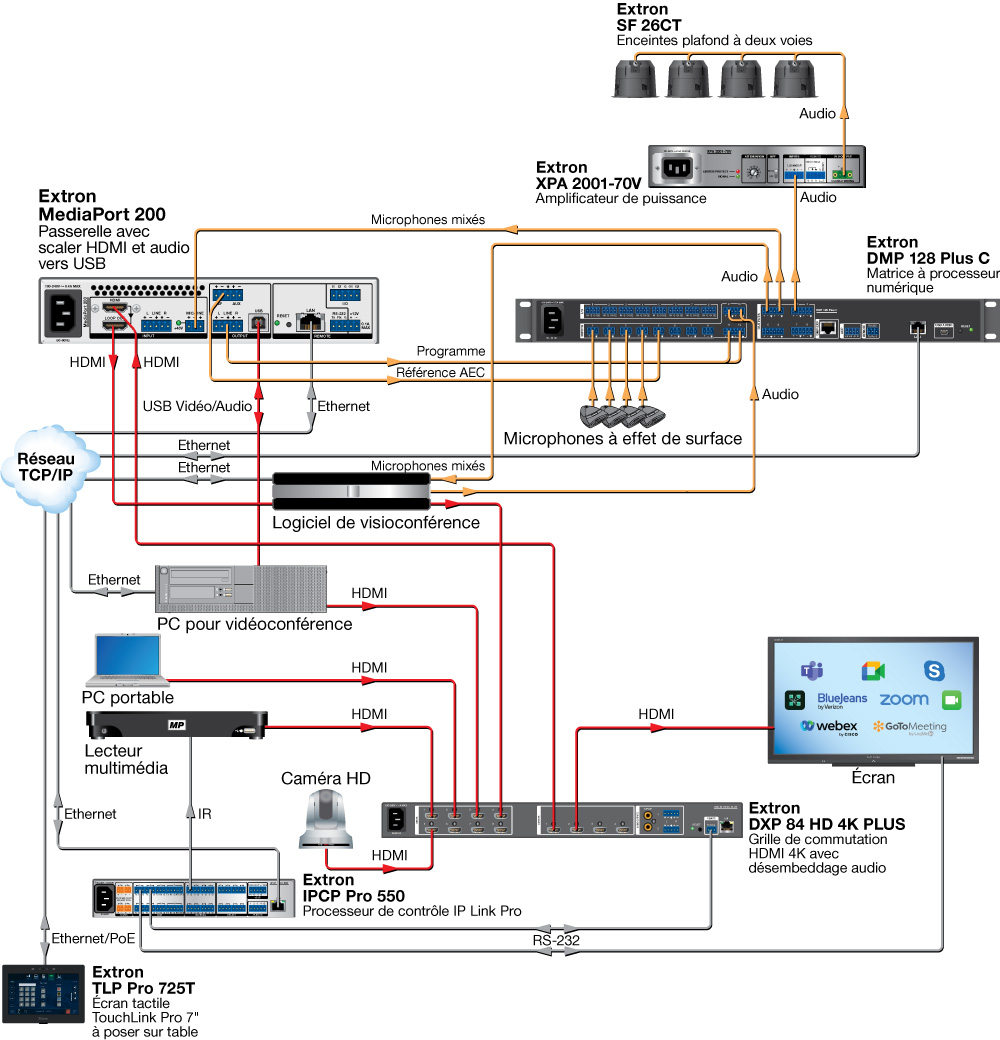

Dans des salles de conseil et des grandes salles de conférence, MediaPort 200 s'intègre facilement à un PC de conférence dans un système entièrement équipé avec codec matériel, distribution et traitement vidéo, contrôle, DSP, microphones et renforcement sonore complet. Outre la vidéoconférence, un logiciel peut être installé sur l’ordinateur personnel connecté, à des fins d'enregistrement de sessions de réunion, de présentations ou de conférences.
Installation simplifiée
MediaPort 200 peut être connecté à des ordinateurs Windows® ou Mac® via son port USB, en utilisant les drivers standard de l'industrie USB Video Class (UVC) et USB Audio Class (UAC). Il peut être utilisé avec des plateformes populaires de communication logicielle ou cloud, parmi lesquelles Microsoft Teams®, Zoom™, Adobe® Connect™, Cisco WebEx®, FaceTime®, Google Meet®, GoToMeeting®, etc.
Grâce à son entrée avec sortie en sonde HDMI, le MediaPort 200 est également compatible avec des codecs matériels de fabricants tels que Polycom®, Cisco, et LifeSize®, pour accroître les capacités de communication dans des environnements de vidéoconférence existants. En outre, l'entrée HDMI et la sortie en sonde sont conformes HDCP, ce qui permet une intégration directe dans des systèmes pour le passage de contenu chiffré d'une source vers un écran.
Traitement vidéo optimal pour codecs logiciel
MediaPort 200 accepte des résolutions inférieures ou égales à 1080p/60 et 1920x1200 et permet un désentrelacement ultra-performant des signaux entrelacés, jusqu'à 1080i. Afin de garantir que la source HDMI soit présentée avec la meilleure qualité d'images possible vers un codec logiciel, MediaPort 200 intègre une technologie de traitement vidéo spécifiquement élaborée pour un scaling optimisé des images et une conversion de la fréquence d'images, qui conservent les détails et la lisibilité des contenus source. Les résolutions de sortie varient de 320x180 à 1080p/15 et sont activement configurées par le codec logiciel car ce dernier tient compte des conditions d'utilisation du processeur et de bande passante entre des emplacements locaux et distants. La sortie vidéo est transmise comme flux MJPEG streamé via USB 2.
MediaPort 200 est un processeur vidéo multi-fonctions, disposant de fonctionnalités essentielles d'intégration, communes aux scalers d'Extron, notamment le contrôle du format d'image, les mires de test internes, Auto-Image™, et la mémoire d'entrée automatique. Il peut également afficher un logo chargé par l'utilisateur, lorsqu'aucun signal n'est présent sur l'entrée HDMI.
Intégration audio universelle avec DSP
MediaPort 200 comprend une entrée microphone et des sources audio ligne comme audio analogique ainsi que l'audio HDMI désembeddé à deux canaux. La connexion USB fournit une interface audio à 4x2 canaux avec un ordinateur personnel, similaire à une carte son USB standard avec des fonctionnalités audio d'envoi et de retour. MediaPort 200 peut ainsi envoyer deux canaux mélangeant l'audio du microphone, l'audio ligne analogique, l'audio HDMI et l'audio du PC renvoyé en USB. L'interface permet également au MediaPort 200 de recevoir quatre canaux audio depuis le PC, comprenant l'audio principal, plus deux canaux de liaison provenant de la solution de codec logiciel, éliminant ainsi le recours à des connexions audio analogiques depuis l'ordinateur.
Le processeur DSP audio inclus dans MediaPort 200 dispose de fonctionnalités audio plus performantes que celles offertes par des systèmes audio avec codec matériel. Les outils essentiels de traitement audio numérique, notamment, le gain, le mixage, l'égalisation paramétrique, les filtres, le traitement dynamique et le ducking sont disponibles. Le DSP peut être utilisé pour optimiser les signaux audio et microphone, ainsi que les signaux sortants destinés à l’ordinateur personnel, aux systèmes de renforcement sonore ou aux processeurs DSP externes. MediaPort 200 transmet également l'audio distant comme sortie de référence AEC dédiée, vers un DSP équipé de l'AEC, tel que le DMP 128 Plus C. En utilisant le signal de référence AEC, un DMP 128 Plus C peut fournir un traitement AEC de plusieurs microphones, afin de garantir que les participants à une conférence, à distance, reçoivent clairement le son et sans écho depuis un système audiovisuel local.
Diverses options de contrôle et de fonctionnement
MediaPort 200 dispose de commandes sur le panneau avant et d'un écran LCD pour un accès rapide aux paramètres du système. La configuration et le contrôle à distance sont possibles via USB, RS‑232 et Ethernet. MediaPort 200 peut être configuré avec le logiciel de configuration produit PCS d'Extron qui comprend une interface graphique, offrant une navigation simple. Ce logiciel permet d'accélérer l'installation, la mise en service, la supervision en temps réel, les mises à jour matérielles ainsi que la configuration complète du processeur DSP et ses outils de traitement audio.
Outre des capacités de configuration et de contrôle, le MediaPort 200 dispose de voyants LED sur son panneau avant, qui offrent un retour visuel complet de la présence du signal sur l'entrée HDMI et sur la sortie en sonde, du statut HDCP, et de l'état du signal USB pour l'hôte, la vidéo, et l'audio bidirectionnel.
MediaPort 200 dispose de ports avec deux entrées numériques et sorties numériques, qui facilitent l'activation et la désactivation du microphone par contact sec, ainsi que l'éclairage des voyants LED d'état du microphone.
Installation pratique sous table ou autre surface
MediaPort 200 est logé dans un boîtier compact 1U, d'un demi rack de largeur, qui peut être installé quasiment partout, et notamment dans des endroits discrets : sous une table de conférence, à l'intérieur d'une crédence, ou dans un pupitre. Les accessoires de montage des gammes UTS et MBU 125 Extron sont vendus séparément, afin de faciliter le montage sous table. Un système de refroidissement passif à convection garantit un fonctionnement silencieux de l'appareil.
