L'Annotator 300 d'Extron est un processeur d'annotation autonome et haute performance permettant à un présentateur de dessiner, de pointer ou d'écrire sur des présentations en direct via un écran tactile, une tablette graphique ou un clavier et une souris. L'Annotator 300 est conforme à la norme HDCP et dispose d'entrées HDMI et DisplayPort, d'une entrée vidéo analogique universelle, et de trois sorties simultanées, dont deux HDMI et une paires torsadées DTP^®. Il permet aussi le traitement avancé Extron des signaux vidéo grâce à un processeur de scaling haute performance et à une commutation rapide et fiable. La sortie paires torsadées DTP transmet des signaux HDMI et de contrôle bidirectionnel vers un récepteur DTP via un câble CATx blindé jusqu'à 100 mètres (330 pieds). L'Annotator 300 offre une grande variété d'outils et de contrôles d'annotation, tous facilement accessibles par la personne chargée de la présentation, via une interface GUI intuitive à l'écran.

Création d'annotations en temps réel grâce à une interface utilisateur simple

Les icônes et les menus graphiques sont faciles à utiliser et permettent un accès rapide aux outils d'annotation indispensables pour tracer des lignes, dessiner à la main ou ajouter des formes rectangulaire ou elliptique, insérer du texte, mettre en valeur une zone de la présentation et pointer vers des objets à l'écran grâce à plusieurs outils de personnalisation. Un présentateur peut également isoler une partie spécifique de la présentation pour la mettre en évidence en créant un « projecteur », autour duquel l'image apparaît assombrie. Des options d'annotation supplémentaires comprennent notamment l'utilisation d'un écran plat tactile comme un tableau blanc, le zoom et le pan de l'image et le gel d'une image en direct. Il est possible de capturer et enregistrer des images avec annotations sur la mémoire interne, une clé USB amovible ou un emplacement réseau. Ces images peuvent aussi être imprimées via une imprimante réseau.

Compatible avec les écrans tactiles et les tablettes graphiques

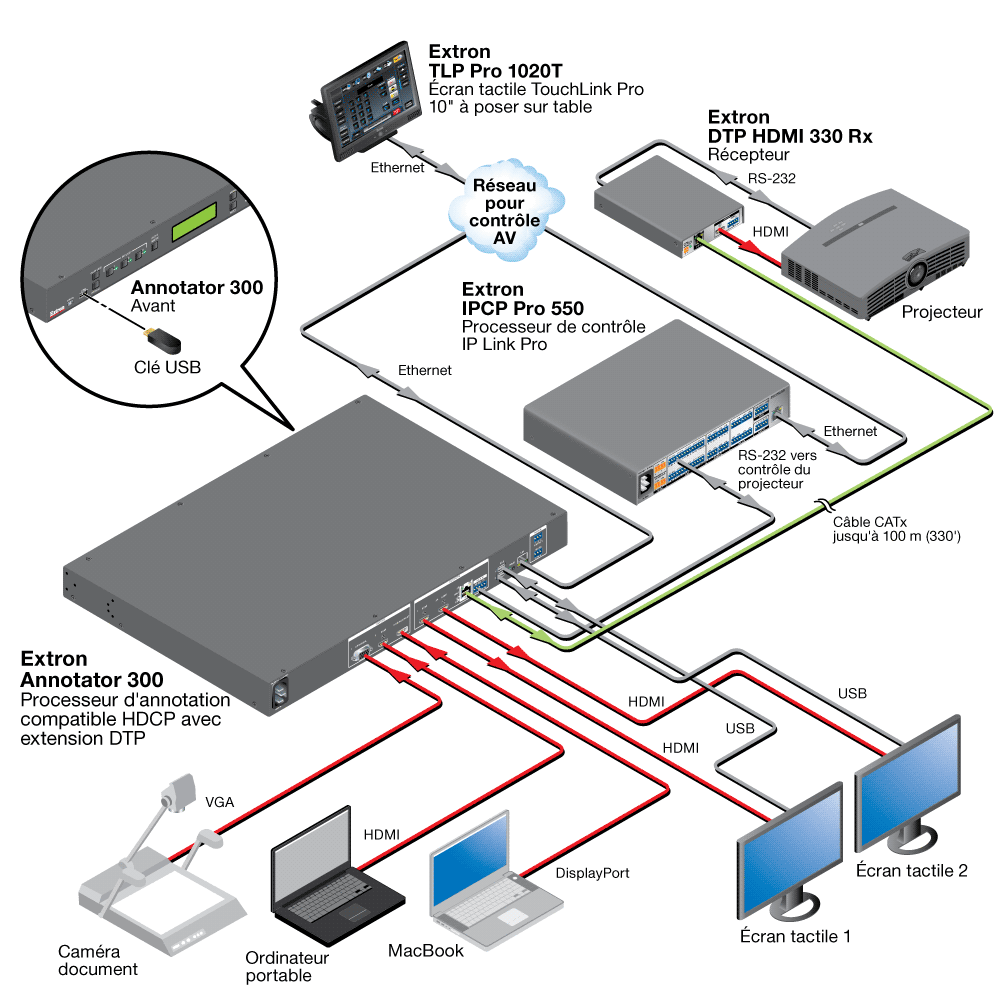

Annoter sur des présentations ou vidéo en direct devient facile en utilisant des écrans tactiles et des tablettes graphiques ainsi qu'un clavier et une souris. 25 appareils au total peuvent être connectés via des hubs USB. L’Annotator 300 est idéal pour des applications de collaboration nécessitant une annotation simultanée sur écran de deux utilisateurs.

Traitement vidéo de grande qualité

L'Annotator 300 dispose d'un processeur de scaling très performant capable de scaler des signaux HDMI, DisplayPort, RVB, composante et vidéo en définition standard vers une haute résolution commune. Il permet un désentrelacement ultra-performant de tous les signaux entrelacés jusqu’à 1080i, et le traitement Deep Color pour fournir une qualité d’images optimale. L'entrée vidéo analogique universelle détecte automatiquement les signaux d'entrée RVB, vidéo composante, S-vidéo ou vidéo composite. La détection d'ajustement automatique des images 3:2 et 2:2 optimise la qualité d’image des films. L'Annotator 300 accepte des signaux jusqu'à 1920x1200 et 2K, en plus des signaux DisplayPort à des résolutions jusqu'à 2560x1600. Il est possible de configurer la sortie pour plusieurs résolutions jusqu'à 1920x1200, dont 1080p/60 et 2K.

L'Annotator 300 est équipé de trois sorties : deux HDMI et une DTP 230 qui permettent de faire fonctionner trois écrans simultanément. Les modes FILL et FOLLOW sélectionnables sont disponibles afin configurer le format de sortie préféré. Le mode FILL permet une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Conçu pour l'intégration de la vidéo numérique

Pour simplifier l'intégration des sources et des appareils d'affichage HDMI et afin d'assurer performance et fiabilité optimales lors de l'installation, l'Annotator 300 est équipé de trois technologies exclusives Extron : l'EDID Minder^®, le Key Minder^® et le SpeedSwitch^®. EDID Minder gère automatiquement la communication EDID entre les sources connectées et les écrans afin d'assurer un affichage fiable des formats vidéo. Pour les signaux HDMI avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Avec la technologie SpeedSwitch, l'Annotator offre des vitesses de commutation exceptionnelles et quasiment instantanées pour les contenus HDCP.

Extension numérique sur paires torsadées intégrée

L'Annotator 300 comprend une sortie paires torsadées DTP. Cette sortie peut être utilisée pour transmettre des signaux HDMI, audio analogique, et contrôle bidirectionnel vers un récepteur DTP 230 ou DTP 330, situé à distance : derrière un écran plat au mur ou au-dessus d'un projecteur monté au plafond par exemple. Les récepteurs DTP 230 et DTP 330 sont disponibles dans des boîtiers compacts et discrets ou en plaques murales au format Decorator pour s'adapter aux exigences d'installation d'une application spécifique. L'Annotator 300 peut aussi être intégré dans un système de commutation AV plus large, avec un sélecteur ou une grille de commutation équipés DTP, tels que le sélecteur IN1608 ou la grille DTP CrossPoint 84.

Lorsque l'Annotator 300 est associé avec un récepteur DTP 330, les signaux HDMI, audio analogique, et les signaux de contrôle peuvent être transmis jusqu'à 100 mètres (330 pieds) via un seul câble blindé CATx. Avec un récepteur DTP 230, les signaux peuvent être transmis jusqu'à 70 mètres (230 pieds).

La sortie DTP paires torsadées inclut des caractéristiques supplémentaires pratiques, conçues pour simplifier l'intégration. Les signaux RS-232 bidirectionnels et IR peuvent être insérés depuis un système de contrôle et transmis sur un seul câble blindé CATx, avec la vidéo et l'audio, permettant ainsi de contrôler une source ou un écran. L'Annotator 300 peut également alimenter le récepteur DTP via le même câble blindé CATx, permettant de simplifier la conception et la mise en place de l'installation.

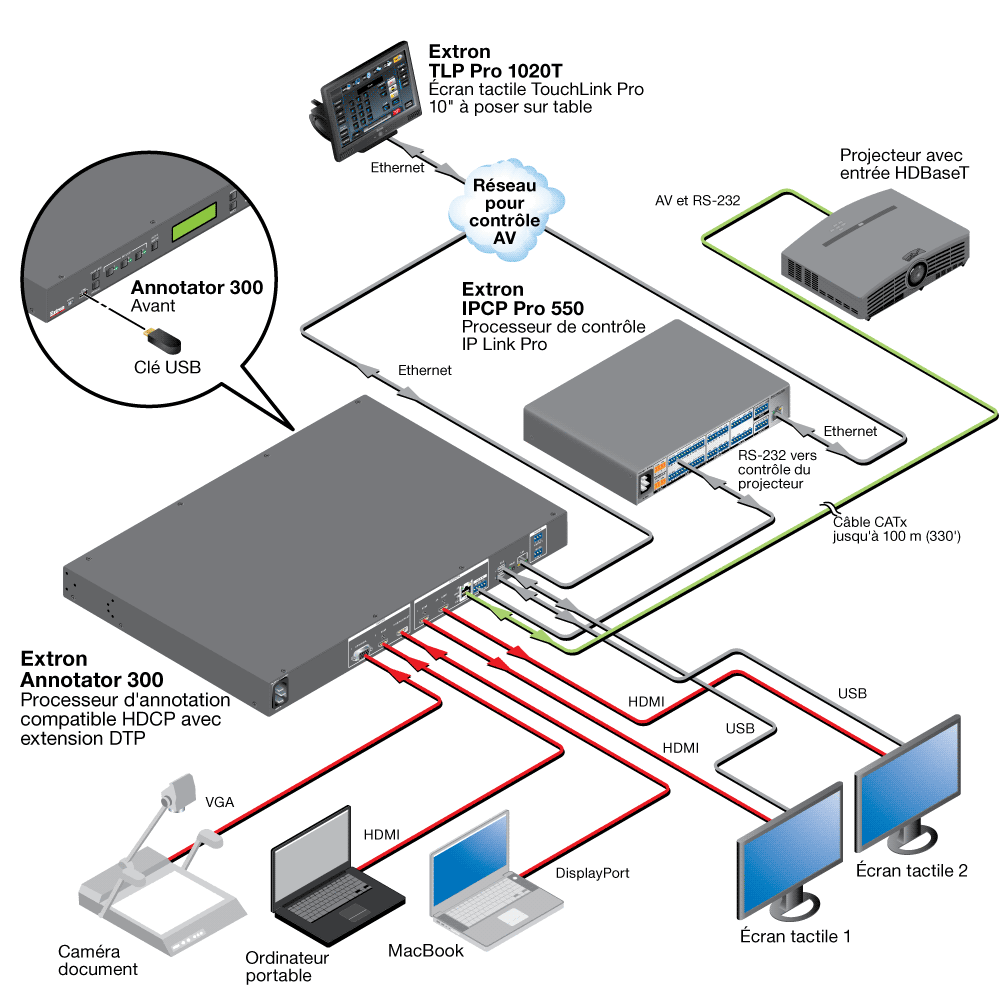

Sortie compatible HDBaseT

La sortie DTP peut être configurée pour être compatible avec un écran équipé HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux RS-232 bidirectionnel et IR, jusqu'à 100 mètres (330 pieds) via un câble CATx blindé.

Sortie de retour et sortie principale configurables

Les sorties de l'Annotator 300 peuvent être configurées comme sorties de retour et sorties principales, avec la possibilité de contrôler de manière sélective la visibilité des annotations et des menus à l'écran. L'une des trois sorties peut être utilisée comme une sortie de retour dédiée pour le présentateur, tandis que les deux restantes servent de sorties principales pour le public. La sortie de retour peut être configurée pour que l'annotation sur le GUI ne soit visible que par le présentateur. Le présentateur peut également utiliser la sortie de retour pour prévisualiser les annotations avant de les diffuser en direct sur les sorties principales pour le public.

De nombreuses options de contrôle et fonctionnement

L'Annotator 300 dispose de boutons sur le panneau avant pour accéder rapidement aux fonctions. La configuration et le contrôle à distance sont disponibles via USB, RS-232 et Ethernet, en plus du contact sec pour piloter la commutation d'entrée. L'Annotator 300 peut être configuré avec le logiciel de configuration produit PCS d'Extron qui comprend une interface utilisateur offrant une navigation facile. Ceci permet d'accélérer l'installation et la mise en service, ainsi que le fonctionnement et la surveillance en temps réel. L'Annotator 300 peut également être surveillé via l'interface Web intégrée. En boîtier métallique 1U, d'un rack de largeur, l'Annotator 300 peut facilement être intégré dans différents environnements.
