Annotator 401

Processeur d'annotation 4K/60 avec extension USB
Caractéristiques principales
  • Processeur 4K/60 4:4:4 avec scaling haute performance
  • Deux sorties HDMI avec visibilité sélectionnable des annotations, du menu, et du curseur
  • Interface graphique intuitive et personnalisable pour les annotations
  • Capture et enregistrement des images sur une clé USB, une mémoire interne, ou un emplacement réseau
  • Captures d'images directement imprimables via une imprimante réseau
  • Émetteur USB Extender Plus intégré
The Extron Annotator 401
Modèle Description de la version Référence
 Annotator 401 Processeur d'annotation 4K/60 avec extension USB 60-1731-01

L'Annotator 401 Extron est un processeur d'annotation autonome et haute performance qui permet aux utilisateurs de dessiner, de pointer un élément, ou d'écrire sur des présentations en direct. Les présentateurs peuvent inscrire des annotations à l'aide d'un écran tactile, un clavier, et/ou une souris. Un menu intuitif à l'écran facilite les annotations. Il est possible de capturer et d'enregistrer des images avec des annotations sur la mémoire interne, une clé USB amovible, ou un emplacement réseau. L'unité est conforme HDCP 2.3 et supporte des signaux HDMI de 480i jusqu'à 4K/60 à 4:4:4. Le traitement des signaux est réalisé par le scaler Vector™ 4K Extron. Les deux sorties HDMI fournissent une visibilité sélectionnable des annotations, du menu, et du curseur. Compatible avec la gamme USB Extender Plus Extron, l'Annotator 401 permet d'inscrire des annotations à l'aide de périphériques USB via un réseau Ethernet Gigabit, ou point à point avec un câble CATx.

​Créez des annotations en temps réel grâce à une interface utilisateur intuitive

Les icônes graphiques et les menus intuitifs facilitent l'accès à des outils d'annotation essentiels. Il s'agit notamment du dessin à main levée, des lignes droites, des formes rectangulaires ou elliptiques, de l'insertion de texte, de la mise en valeur d'une zone de la présentation, et du pointage d'éléments à l'écran grâce à divers outils de personnalisation. Un présentateur peut également isoler et mettre en évidence une zone spécifique de la présentation, autour de laquelle l'image apparaît assombrie.

  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

  • Dessin à main levée

  • Pointeur

  • Dessiner une ligne

  • Dessiner une flèche

  • Dessiner un rectangle

  • Dessiner une forme ovale

  • Texte

  • Surligneur

  • Taille

  • Gomme

  • Palettes de couleurs

  • Remplissage

  • Annuler

  • Rétablir

  • Effacer un élément à l'écran

  • Menu avancé

Dynamisez vos présentations grâce aux outils avancés

Parmi les autres options de présentation, il est notamment possible d'utiliser un écran tactile comme tableau blanc, les fonctions zoom et panoramique de l'image, et l'arrêt sur image en temps réel. Il est possible de capturer et d'enregistrer des images avec des annotations sur la mémoire interne, une clé USB amovible, ou un emplacement réseau. Les images peuvent aussi être imprimées en utilisant une imprimante réseau.

Les deux sorties HDMI peuvent être configurées comme moniteurs principaux et de retour de manière simultanée, ce qui permet aux présentateurs de muter la vidéo ou de masquer des menus et des annotations sur l'une des sorties.

Extension USB et compatibilité avec des écrans tactiles usuels

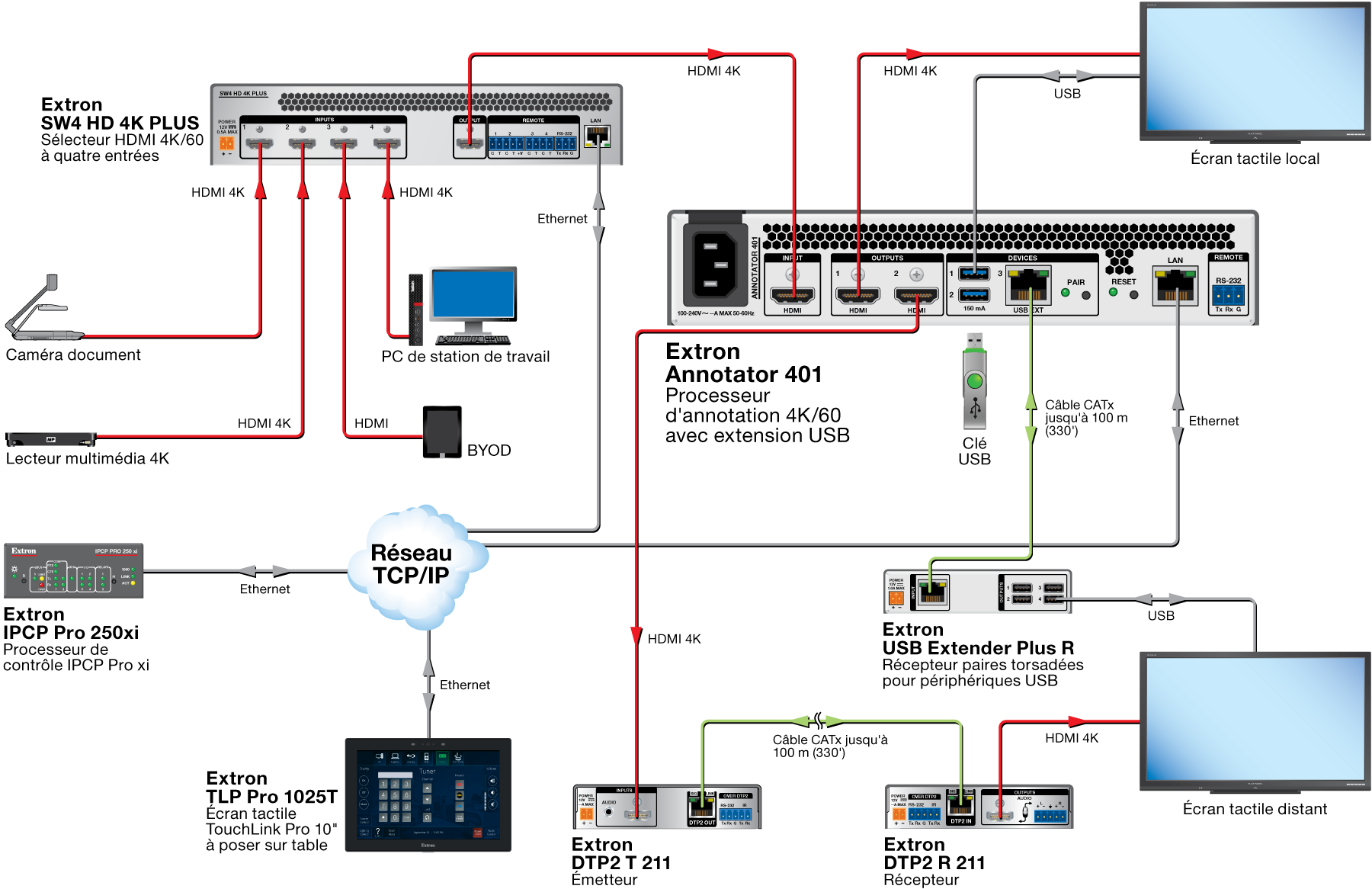

Un émetteur USB Extender Plus intégré permet d'utiliser à distance les périphériques d'annotation. Lorsqu'il est associé à un récepteur USB Extender Plus, les signaux peuvent être envoyés jusqu'à 600 m (1 980') sur un réseau Ethernet Gigabit ou jusqu'à 100 m (330') point à point sur un câble CATx. Cette capacité permet aux utilisateurs d'inscrire des annotations à distance sur les présentations, augmentant les possibilités du système tout en réduisant les besoins en équipement.

L'annotation sur des présentations ou des vidéos en direct est simple, avec des écrans tactiles et des tablettes graphiques ainsi qu'un clavier et une souris. 32 périphériques de pointage USB 2 ou 5 unités USB 3 au total peuvent être connectés via des hubs USB. L’Annotator 401 est idéal pour les applications de collaboration dans lesquelles plusieurs utilisateurs doivent inscrire des annotations à l'écran.

Scaler avancé Vector 4K

L'Annotator 401 intègre le processeur de scaling Vector 4K, exclusif Extron, développé en interne et conçu pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Vector 4K intègre plusieurs technologies de scaling brevetées Extron et représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis. Un redimensionnement et un traitement 4:4:4 nets et précis des signaux informatiques et vidéo jusqu'à 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K, sans perte des détails importants des images. Il permet un désentrelacement par adaptation de mouvement haute performance de tous les signaux entrelacés jusqu’à 1080i, et le traitement Deep Color pour fournir une qualité d’image optimale. La détection d'ajustement automatique des images 3:2 et 2:2 optimise la qualité d'image des contenus source issus de films.

L'Annotator 401 accepte des signaux HDMI jusqu'4K/60 à 4:4:4. La sortie peut être configurée pour diverses résolutions jusqu'à 4K/60 à 4:4:4. Les modes FILL et FOLLOW sélectionnables sont disponibles afin de configurer le format de sortie privilégié. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Conçu pour une simplicité d'intégration et de contrôle

Afin de simplifier l'intégration des sources et des écrans HDMI, et assurer une performance et une fiabilité optimales, l'Annotator 401 dispose de technologies exclusives Extron dont l'EDID Minder® et le Key Minder®. Lorsqu'un contenu chiffré HDCP est transmis à un écran non conforme HDCP, un signal vert ou une image fournie par l'utilisateur peut s'afficher sur l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.

L'Annotator 401 dispose de boutons sur panneau avant et de menus intuitifs à l'écran pour un accès rapide à ses fonctions. La configuration et le contrôle à distance s'effectuent via USB, RS‑232, et Ethernet. Ils peuvent également être configurés avec le logiciel PCS, une application intuitive qui assure une rapidité de configuration, de mise en route, de fonctionnement et de supervision en temps réel, et peut configurer plusieurs produits Extron au cours de la même session.
