AXI 44 AT

Interface audio Dante à 4 entrées et 4 sorties
Caractéristiques principales
  • Quatre entrées micro/ligne insèrent l'audio sur un réseau Dante®
  • Quatre sorties niveau ligne extraient le signal audio depuis un réseau Dante
  • Le réseau audio Dante offre de nombreuses possibilités d'expansion
  • Support du logiciel Dante Domain Manager et de l'AES67
  • Commandes de sélection d'entrée, de gain, et d'alimentation fantôme sur le panneau avant, configurables via un réseau Dante
  • L'alimentation via Ethernet permet à l'interface AXI 44 AT d'être alimentée et contrôlée à l'aide d'un seul câble Ethernet, sans avoir recours à une alimentation locale
The Extron AXI 44 AT
Modèle Description de la version Référence
 AXI 44 AT Interface audio Dante à 4 entrées et 4 sorties avec DDM et AES67 60-1628-11
 AXI 44 AT Interface audio Dante à 4 entrées et 4 sorties 60-1628-01 RETIRÉ

L'AXI 44 AT Extron est une interface audio, d'un quart de rack de largeur, utilisée pour intégrer quatre sources micro/ligne sur un système audio équipé de Dante®. Elle dispose de quatre entrées micro ou ligne sur des connecteurs sur bornier à vis 3,5 mm, avec une alimentation fantôme sélectionnable 48 V. Les paramètres de sélection d'entrée, de gain, et d'alimentation fantôme sont contrôlables depuis le panneau avant, à l'aide du logiciel DSP Configurator, ou par commandes SIS via USB. L'AXI 44 AT dispose également de quatre sorties niveau ligne pour le routage des quatre canaux Dante depuis le réseau vers le système audio. L'AXI 44 AT fonctionne avec tous les processeurs audio équipés du système Dante, à l'image du DMP 128 Plus AT Extron, sur un réseau local standard et peut être alimentée via PoE. Cette fonctionnalité permet ainsi une simple connexion par câble réseau pour l'audio bidirectionnel et l'alimentation, depuis un rack d'équipement central.

Connectivité locale ou à distance simplifiée dans des systèmes audio

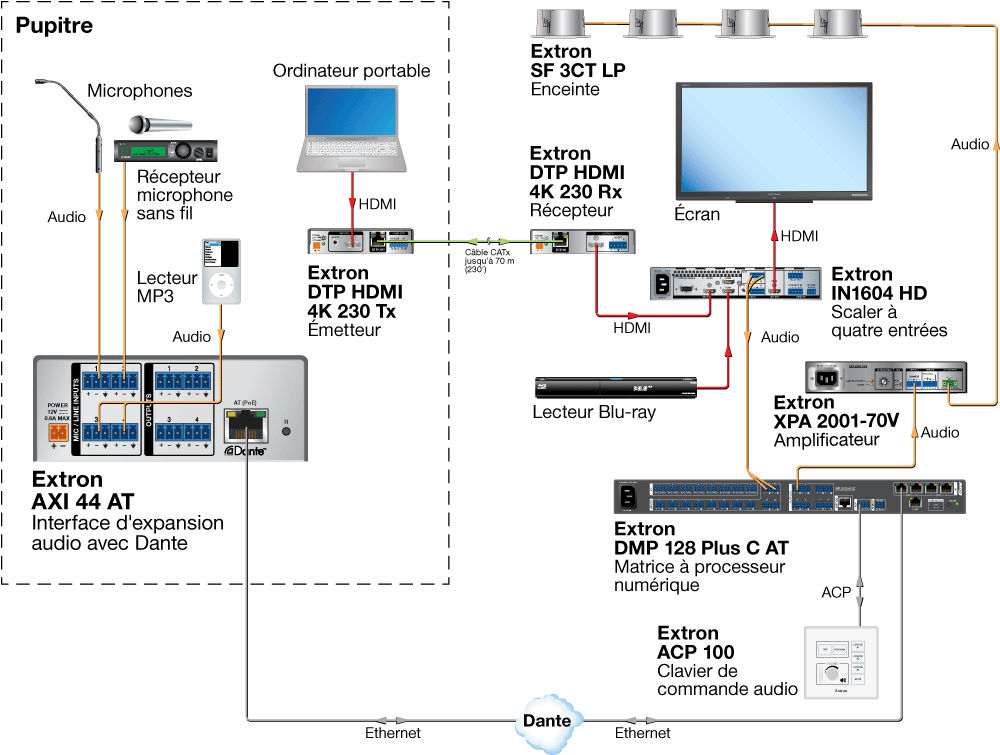

L'AXI 44 AT supporte quatre sources micro/ligne analogiques et les numérise à 24 bits pour une transmission via Dante. Elle est connectée à un réseau Dante via Ethernet avec les protocoles standard d'interconnexion de réseaux IP. Cette fonctionnalité épargne les efforts et les dépenses consacrées au tirage de plusieurs câbles analogiques longs vers la baie audiovisuelle. Grâce à son format compact d'un quart de rack, l'AXI 44 AT s'installe facilement sous un bureau, dans un pupitre, dans une pièce de menuiserie, ou dans un placard technique.

Pour une meilleure intégration, les interfaces AXI 44 AT peuvent être alimentées via PoE à distance, à l'aide des injecteurs de puissance XTP PI 100 ou XTP PI 400 Extron, de switchs réseau équipés PoE, ou d'injecteurs PoE à mi-portée.

L'AXI 44 AT peut supporter chacun des quatre canaux audio depuis le réseau Dante et les transmettre via ses quatre sorties niveau ligne. Quatre canaux audio numérique haute qualité peuvent être routés depuis des systèmes locaux ou distants via Dante, puis convertis en audio analogique niveau ligne.

Réseau audio Dante

Le réseau Dante permet d'étendre le système audio sur un réseau local avec les protocoles Internet standard. Les produits Extron équipés de Dante fonctionnent conjointement dans un système audio complet en réseau et s'intègrent avec d'autres produits équipés de Dante, afin de créer des conceptions de système fonctionnelles et évolutives. Ils répondent à de nombreux besoins de routage audio dans diverses applications.

L'installation d'un réseau de produits Extron équipés Dante, y compris l'AXI 44 AT, nécessite l'utilisation du logiciel Dante Controller. Dante Controller est utilisé pour attribuer facilement une sortie depuis une interface AXI 44 AT à une entrée sur un appareil équipé du système Dante, tel que le modèle DMP 128 Plus AT Extron. De même, une sortie d'un appareil équipé de Dante peut être attribuée à une sortie niveau ligne sur l'AXI 44 AT.
