Le AXP 50 C AT d'Extron est un processeur d'expansion audio à cinq entrées avec le ProDSP™ d'Extron, conçu pour intégrer des microphones distants et d'autres sources sur un système audio équipé de Dante^®. Un seul câble Ethernet depuis un AXP 50 C AT, ou plusieurs unités liées à un rack d'équipement central, réduit considérablement l'effort et les dépenses engendrés par le fait de tirer un câble pour chaque microphone. Le AXP 50 C AT fournit une alimentation fantôme de 48 volts et un port de contrôle numérique à toutes les entrées micro/ligne. Le traitement des signaux dédié est disponible pour chaque entrée, et inclut le gain, le filtrage, les nuances et la fonction AEC. La fonction FlexInputs permet d'avoir la capacité supplémentaire de traiter un canal Dante à la place d'une entrée analogique locale. La fonction FlexInputs permet d'avoir la capacité supplémentaire de traiter un canal Dante à la place d'une entrée locale. Le logiciel intuitif DSP Configurator™ rend l'installation des paramètres DSP et AEC sur le AXP 50 C AT simple et rapide.

Entrée d'expansion distante avec traitement

Le AXP 50 C AT accepte cinq canaux d'audio analogique, symétrique ou asymétrique, et les numérise à 24-bit/48 kHz pour une sortie via Dante. Comparé à un extenseur entrée conventionnelle ou à un boîtier déporté, le AXP 50 C AT est véritablement unique, dans le sens où il incorpore le DSP et l'AEC pour chaque canal d'entrée. Cela permet d'étendre la capacité du canal d'entrée de façon beaucoup plus simple et moins coûteuse, puisqu'il n'est pas nécessaire d'installer un boîtier déporté distant, ainsi que d'autres appareils DSP, dans le rack central, qui, sinon, risque de ne pas être assez utilisé.

Chaque entrée est routée directement vers le réseau Dante pour être acheminée vers un appareil équipé Dante tel que le DMP 128 Plus AT ou le DMP 128 C P AT. Pour les applications de conférence dans lesquelles un pré-traitement est nécessaire, les entrées 1 à 4 offrent également une sortie post-filtre/pré-AEC sur le réseau Dante.

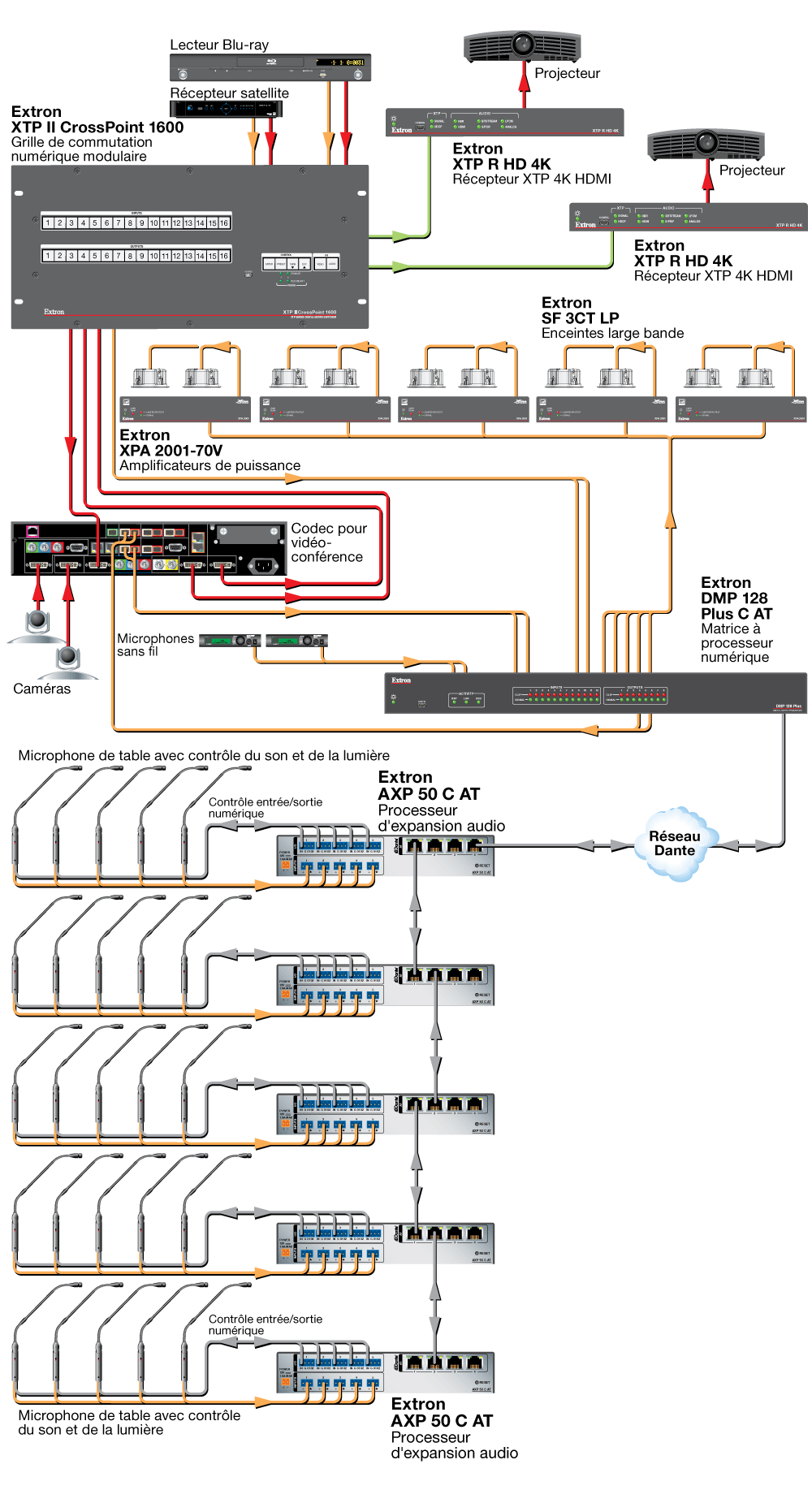

Un concepteur de système de son peut incorporer plusieurs processeurs d'extension audio AXP 50 C AT ou AXP 64 C AT pour créer une grille de mixage plus importante, ayant jusqu'à 48 entrées distantes par DMP 128 Plus AT. Chaque produit AXP est connecté via Ethernet, utilisant les protocoles standards d'interconnexion de réseaux IP. Cela simplifie considérablement l'extensibilité de l'infrastructure du câblage audio. L'utilisation du réseau Dante permet aussi d'éviter d'avoir un long câble analogique pour chaque canal micro, et empêche que du bruit ne s'introduise dans le système. Pour d'avantage de confort, plusieurs unités de la gamme AXP et DMP 128 Plus AT peuvent être branchées en réseau via leurs commutateurs quatre ports Gigabits intégrés.

Canaux FlexInputs

Chaque entrée sur le AXP 50 C AT offre la capacité FlexInput pour router un canal Dante à la place d'une entrée micro/ligne locale. La sélection d'entrée flexible permet au AXP 50 C AT de traiter l'audio depuis des microphones sans fil à distance, des plaques murales et d'autres sources situées n'importe où sur le réseau Dante.

Montage pratique sous table et en surface

Le AXP 50 C AT est logé dans un boîtier compact 1U, d'un demi rack de largeur, qui peut être installé sous une table de conférence, à l'intérieur d'une crédence, ou partout ailleurs où des micros ou bien d'autres sources peuvent être situées. Les matériaux de montage des gammes UTS ou MBU 123 d'Extron sont disponibles séparément, afin de faciliter le montage sous table et en surface.

Annulation d'écho acoustique à la source

Le  AXP 50 C AT inclut cinq canaux indépendants AEC d'Extron pour des applications de conférence. Un signal de référence AEC est fourni via le réseau Dante par un DMP 128 C AT. L'AEC est essentielle pour des conversations d'une salle à une autre, et permet à tous les participants de converser aisément et de manière claire. Chaque processeur AEC dans le AXP 50 C AT inclut l'annulation du bruit sélectionnable. L'AXP 50 C AT inclut un dispositif anti-bruit de 20 dB maximum sans artéfacts perceptibles pour garantir des performances exceptionnelles et une meilleure intelligibilité à l'extrémité distante. Le traitement AEC peut être mis en échec dans le cas d'une double conversation si des interlocuteurs, respectivement situés à chaque extrémité de l'installation, parlent en même temps ou quand des interlocuteurs proches les uns des autres utilisent des microphones sans fil. L'AEC d'Extron utilise des algorithmes avancés qui fournissent une convergence d'annulation d'écho rapide pour une intelligibilité optimale, même dans des conditions difficiles.

Le logiciel DSP Configurator simplifie la mise en place de l'annulation d'écho acoustique et de l'annulation du bruit grâce à une interface facile d'utilisation qui fournit une mesure en temps réel de l'atténuation du retour d'écho (ERL), de l'amélioration de l'atténuation du retour d'écho (ERLE) et des niveaux de réduction totale de l'écho (TER). L'utilisateur est averti lorsque l'atténuation du retour d'écho n'est plus comprise dans la plage d'annulation d'écho optimale. Les paramètres en option incluent des ajustements du traitement non-linéaire -NLP afin d'optimiser l'annulation d'écho acoustique dans des environnements acoustiques avec une réverbération et une réflexion significatives.

Routage flexible du signal d'entrée

L'architecture interne DSP du AXP 50 C AT envoie des transmissions d'entrée, à la fois pré et post traitement, sur le réseau Dante. Il est ainsi possible de limiter le traitement du signal sur les signaux d’entrée microphone pour l’enregistrement, l’écoute assistée ou les flux de renforcement de la voix, tout en appliquant un traitement complet et la fonction AEC à une application de conférence. Les blocs de filtre sont situés avant les sorties de pré-traitement, appliquant une atténuation de basse fréquence afin de diminuer le bruit de la respiration et du vent et d’autres paramètres d’égalisation, tout en évitant d'utiliser la fonction AEC. Pour des applications de conférence, le traitement AEC, associé avec les nuances et l'égalisation, est une nécessité absolue afin de s'assurer d'une qualité audio optimale jusqu'au fond de la salle.

ProDSP

Le ProDSP, exclusivité d'Extron, est conçu à partir d'un processeur DSP puissant de 64 bits à virgule flottante afin d'offrir une dynamique étendue et de réduire l'écrêtage éventuel. Il utilise également des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz pour maintenir la transparence des signaux audio. Le ProDSp est doté d'outils puissants et faciles à configurer afin de contrôler le niveau, l'AEC, les nuances, et les filtres.

Logiciel DSP Configurator facile à utiliser

L'alimentation du ProDSP est facilement contrôlée via le logiciel DSP Configurator. La présentation flexible à l'écran offre un accès rapide à tous les outils de traitement numérique des signaux audio pour le AXP 50 C AT, dont le gain, les filtres, les nuances, et l'AEC pour chaque entrée. Les concepteurs peuvent rapidement obtenir une vue d'ensemble du système audio entier, et notamment des blocs de traitement et des chemins de signal, le tout en simultané.

Réseau audio Dante

Dante permet l'extensibilité du système audio sur un réseau local utilisant des protocoles internet standards. Un commutateur quatre ports Gigabits intégré fournit l'interconnexion directe entre plusieurs unités de la gamme AXP et du DMP 128 Plus AT, afin de créer des grilles audio plus larges et plus rentables. De plus, le AXP 50 C AT peut être configuré afin de prendre en charge des réseaux audio Dante premiers et doubles.

L'installation d'un réseau de produits Extron équipés Dante, y compris les plaques murales AXP 50 C AT, nécessite l'utilisation du logiciel Dante Controller ainsi que du logiciel DSP Configurator. Dante Controller est utilisé pour attribuer facilement une sortie de l'AXP 50 C AT à des entrées sur des unités DMP 128 Plus AT ou des appareils d'autres fabricants. Le logiciel permet par ailleurs d'attribuer des canaux Dante depuis le réseau vers les cinq FlexInputs numériques de l'AXP 50 C AT, ainsi que les cinq entrées de référence AEC pour le processeur.

Le contrôle

Le contrôle et la configuration s'effectuent de façon pratique via le commutateur quatre ports Gigabits intégré. Tout port peut être désigné uniquement pour le contrôle. Le AXP 50 C AT inclut des ports entrée/sortie numériques pour chaque entrée, ce qui permet des commandes externes, telles que l'activation ou le mute du micro, et des LEDs de statuts qui s'illuminent.
