AXP 64 C AT

Processeur d'expansion audio à six entrées, quatre sorties avec fonction AEC et interface Dante
Caractéristiques principales
  • Six entrées niveau micro/ligne pour la transmission audio vers un réseau Dante
  • Quatre canaux indépendants d'AEC - annulation d'écho acoustique
  • Quatre entrées avec capacité FlexInput pour choisir entre les entrées analogiques ou Dante
  • Réception de l'audio du réseau Dante par les quatre sorties ligne
  • Le réseau audio Dante fournit un large choix de capacités d'expansion
  • Switch Gigabit à quatre ports intégré
The Extron AXP 64 C AT
Modèle Description de la version Référence
 AXP 64 C AT Processeur d'expansion 6 entrées, 4 sorties 60-1499-01

L'AXP 64 C AT Extron est un processeur d'expansion audio à six entrées micro/ligne et quatre sorties ligne pour étendre la connectivité d'un système audio équipé Dante®. Il est utilisé pour ajouter six sources micro/ligne sur un réseau audio Dante, et router l'un des quatre canaux du réseau Dante vers un amplificateur ou une autre destination. L'AXP 64 C AT dispose du ProDSP™ Extron permettant la gestion du gain, des filtres et des traitements dynamiques sur toutes les entrées et toutes les sorties. Quatre des entrées incluent également la fonction AEC, l'alimentation fantôme 48 volts et des ports de contrôle dédié pour le contrôle du microphone. La fonctionnalité FlexInputs permet également de traiter des canaux Dante à la place des entrées analogiques locales 1 à 4. Un seul câble Ethernet depuis un AXP 64 C AT ou depuis plusieurs unités connectées ensemble, vers un rack d'équipement central, réduit considérablement les dépenses et les efforts pour déployer le câblage vers chaque point de connexion.

Expansion d'entrée et de sortie avec traitement des signaux

L'AXP 64 C AT accepte six canaux audio analogique, symétrique ou asymétrique, et quatre canaux avec alimentation fantôme 48 volts, et les numérise à 24‑bit/48 kHz pour les envoyer via le réseau Dante. L'AXP 64 C AT inclut quatre canaux AEC indépendants avec des algorithmes avancés pour une convergence rapide et une intelligibilité optimale dans les applications de conférence. Pour le traitement à distance des signaux audio du réseau Dante, les entrées 1 à 4 peuvent accéder à tout canal Dante sur le réseau. Comparé à un module d'expansion conventionnel ou à un boîtier déporté, l'AXP 64 C AT est véritablement unique, dans le sens où il incorpore un DSP pour chaque canal d'entrée. Cela permet d'étendre le nombre de canaux d'entrées de façon beaucoup plus simple et moins coûteuse, en évitant d'installer un boîtier déporté ainsi que d'autres appareils DSP dans le rack central, qui risquerait de ne pas être vraiment utilisé.

Chaque entrée est routée directement vers le réseau Dante pour être acheminée vers un appareil équipé Dante tel que le DMP 128 Plus AT ou le DMP 128 C P AT. Pour les applications de conférence dans lesquelles un pré-traitement est nécessaire, les entrées 1 à 4 offrent également une sortie post-filtre/pré-AEC sur le réseau Dante.

L'AXP 64 C AT peut convertir quatre canaux Dante et les router sur les quatre sorties niveau ligne. Ceci permet à l'audio du réseau Dante d'être envoyé vers un système d'amplification audio conventionnel ou vers une autre destination audio. L'AXP 64 C AT permet un filtrage, un traitement dynamique et un traitement du retard spécifiques des signaux niveau ligne afin d'optimiser l'audio local.

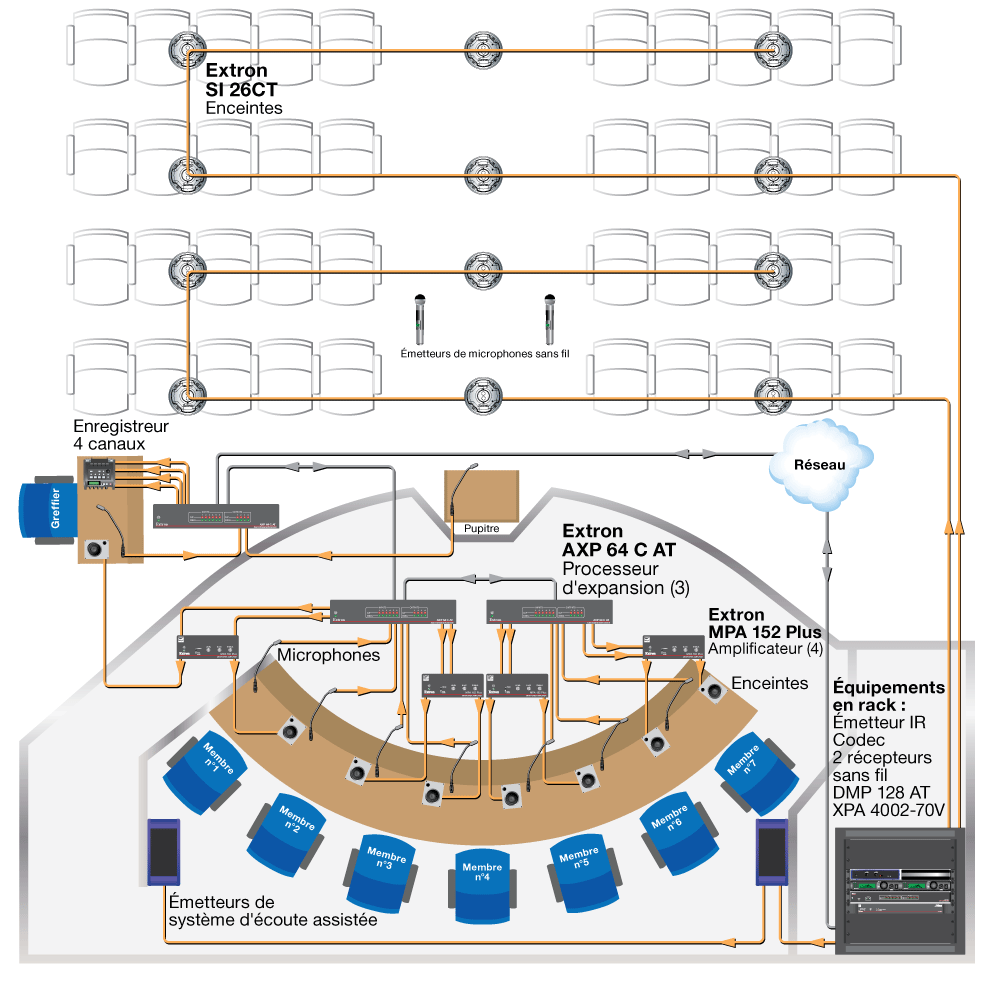

Un concepteur de système audio peut incorporer plusieurs processeurs d'expansion audio AXP 64 C AT ou AXP 50 C AT pour créer une grille de mixage plus importante, ayant jusqu'à 48 entrées distantes et 24 sorties par DMP 128 Plus AT. Chaque produit AXP est connecté sur le réseau Ethernet grâce aux protocoles IP standards. Cela simplifie considérablement l'expansion et l'infrastructure du câblage audio. L'utilisation du réseau Dante permet également d'éviter d'avoir un long câble micro analogique pour chaque point de connexion et d'empêcher que du « bruit » ne s'introduise dans le système. Pour plus de simplicité, différentes gammes AXP et plusieurs unités DMP 128 Plus AT peuvent être reliées via leurs switchs Gigabit à quatre ports intégrés.

Canaux FlexInput

Les quatre entrées équipées AEC de l'AXP 64 C AT proposent la fonction FlexInput qui permet de router un canal Dante à la place d'une entrée micro/ligne locale. Cette flexibilité permet à l'AXP 64 C AT de traiter l'audio depuis des microphones sans fil distants, des plaques murales et d'autres sources situées n'importe où sur le réseau Dante.

Installation pratique sous table ou sur toutes surfaces

L'AXP 64 C AT est logé dans un boîtier compact 1U, d'un demi rack de largeur, qui peut être installé sous une table de conférence ou à l'intérieur d'un meuble, près des microphones, des sources et des destinations audio distantes. Le matériel de montage des gammes UTS ou MBU 123 Extron est disponible en option, afin de faciliter le montage sous table ou en surface.

Annulation d'écho acoustique à la source

L'AXP 64 C AT inclut quatre canaux indépendants AEC d'Extron pour des applications de conférence. Un signal de référence AEC est fourni via le réseau Dante par un DMP 128 Plus C AT. La fonction AEC est essentielle pour des conversations d'une salle à l'autre, et permet à tous les participants de converser aisément et de manière claire. Chaque processeur AEC dans l'AXP 64 C AT inclut l'annulation du bruit sélectionnable. L'AXP 64 C AT inclut un dispositif anti-bruit de 20 dB maximum sans artéfacts perceptibles pour garantir des performances exceptionnelles et une meilleure intelligibilité à l'extrémité distante. Le traitement AEC peut être mis en échec dans le cas d'une double conversation si des interlocuteurs, situés respectivement depuis le site local ou distant, parlent en même temps ou si des interlocuteurs proches les uns des autres utilisent des microphones sans fil. L'AEC Extron dispose d'algorithmes avancés qui fournissent une convergence d'annulation d'écho rapide pour une intelligibilité optimale, même dans des conditions difficiles.

Le logiciel DSP Configurator™ simplifie la mise en place de l'AEC et de l'annulation du bruit grâce à une interface facile d'utilisation qui fournit une mesure en temps réel de l'atténuation du retour d'écho - ERL, de l'amélioration de l'atténuation du retour d'écho - ERLE et des niveaux de réduction totale de l'écho - TER. L'utilisateur est averti lorsque l'atténuation du retour d'écho n'est plus comprise dans la plage d'annulation d'écho optimale. Les paramètres en option comprennent des ajustements du traitement non-linéaire afin d'optimiser l'annulation d'écho acoustique dans des environnements acoustiques avec une réverbération et une réflexion importante.

Routage flexible du signal

L'architecture DSP interne de l'AXP 64 C AT envoie des signaux d'entrée à la fois pré et post traitement pour les quatre premiers canaux d'entrée sur le réseau Dante. Les deux derniers canaux proposent des émissions post traitement sur le réseau Dante. Ceci offre la flexibilité de limiter le traitement du signal sur les signaux d’entrée micro pour l’enregistrement, l’écoute assistée ou les émissions de renforcement de la voix tout en appliquant un traitement complet et la fonction AEC à une application de conférence. Les blocs de filtre sont situés avant les sorties de pré-traitement, appliquant une atténuation de basse fréquence afin de diminuer le  bruit de la respiration et du vent et d’autres paramètres d’égalisation, tout en évitant la fonction AEC. Pour des applications de conférence, la fonction AEC, associée avec les traitements dynamiques et l'égalisation, est une nécessité absolue afin de s'assurer d'avoir une qualité audio optimale pour le site distant.

ProDSP

Le ProDSP, exclusivité Extron, est conçu à partir d'un processeur DSP puissant de 64 bits à virgule flottante afin d'offrir une dynamique étendue et de réduire un éventuel écrêtage. Le ProDSP utilise également des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz, permettant de maintenir la clarté des signaux audio. Le ProDSP est doté d'outils puissants et faciles à configurer afin de contrôler le niveau, l'AEC, la dynamique et les filtres.

Logiciel DSP Configurator facile à utiliser

L'alimentation du ProDSP est facilement contrôlée via le logiciel DSP Configurator. La structure optimale du logiciel offre un accès rapide à tous les outils de traitement numérique des signaux audio pour l'AXP 64 C AT, dont le gain, les filtres, le traitement dynamique, et l'AEC pour chaque entrée et chaque sortie, ainsi que la fonction AEC pour les entrées 1 à 4. Les concepteurs peuvent rapidement obtenir une vue d'ensemble du système audio entier, et notamment des blocs de traitement et du routage, le tout en simultané.

Réseau audio Dante

Le réseau Dante permet d'étendre le système audio sur un réseau local utilisant des protocoles internet standards. Un switch Gigabit à quatre ports intégré fournit l'interconnexion directe entre plusieurs gammes AXP et unités DMP 128 Plus AT, pour créer des grilles audio plus importantes et moins onéreuses. De plus, l'AXP 64 C AT peut être configuré pour accepter des réseaux audio primaires et redondants Dante.

L'installation d'un réseau de produits Extron équipés Dante, y compris les plaques murales AXP 64 C AT, nécessite l'utilisation du logiciel Dante Controller ainsi que du logiciel DSP Configurator. Dante Controller est utilisé pour attribuer facilement une sortie de l'AXP 64 C AT à des entrées sur des unités DMP 128 Plus AT ou des appareils d'autres fabricants. Le logiciel permet par ailleurs d'attribuer des canaux Dante depuis le réseau vers les cinq FlexInputs numériques de l'AXP 64 C AT, ainsi que les cinq entrées de référence AEC pour le processeur.

Le contrôle

Le contrôle et la configuration sont disponibles de façon pratique via le switch Gigabit à quatre ports intégré. Tout port peut être désigné uniquement pour le contrôle. L'AXP 64 C AT inclut des ports d'entrée/sortie numériques pour les entrées 1 à 4, ce qui permet des commandes externes, telles que l'activation ou le mute du micro et l'allumage des voyants LED d'indication d'état.
