DPH 101 4K PLUS

Adaptateur actif DisplayPort vers HDMI
Caractéristiques principales
  • Fournit une connectivité entre des sources DisplayPort et des périphériques et des appareils d'affichage HDMI
  • Offre une conversion active de signaux DisplayPort en HDMI
  • Égalise les signaux DisplayPort entrants jusqu'à 3 m (12') afin de compenser la perte de signal due aux câbles de basse qualité ou aux sources marginales
  • Régénère les signaux HDMI en sortie pour assurer l'intégrité du signal jusqu'à 3 m (12') vers l'appareil connecté
  • Support de résolutions vidéo jusqu'au 4K/60 à 4:4:4 avec débits de données jusqu'à 18 Gb/s
  • Conforme aux directives d'interopérabilité VESA
The Extron DPH 101 4K PLUS
Modèle Description de la version Référence
 DPH 101 4K PLUS Adaptateur actif, DisplayPort femelle vers HDMI femelle 60-1686-01

Le DPH 101 4K PLUS Extron est un adaptateur actif compact DisplayPort vers HDMI, à une entrée et à une sortie. Il supporte des signaux jusqu'au 4K/60 à 4:4:4. Les signaux DisplayPort entrants sont égalisés jusqu'à 3 m (12') en entrée pour compenser la perte de signal. Le DPH 101 4K PLUS régénère le signal en sortie, et assure son intégrité jusqu'à 3 m (12') supplémentaires depuis la sortie jusqu'à l'appareil HDMI connecté. Cet adaptateur actif unidirectionnel peut partager une source d'alimentation avec un autre produit Extron, ou utiliser une source d'alimentation Everlast™ Extron optionnelle 12 V pour des applications autonomes. Le DPH 101 4K PLUS est idéal pour les applications audiovisuelles qui nécessitent l'intégration de sources DisplayPort dans des conceptions de systèmes HDMI.

Caractéristiques

  • Fournit une connectivité entre des sources DisplayPort et des périphériques et des appareils d'affichage HDMI
  • Offre une conversion active de signaux DisplayPort en HDMI
  • Égalise les signaux DisplayPort entrants jusqu'à 3 m (12') afin de compenser la perte de signal due aux câbles de basse qualité ou aux sources marginales
  • Régénère les signaux HDMI en sortie pour assurer l'intégrité du signal jusqu'à 3 m (12') vers l'appareil connecté
  • Support de résolutions vidéo jusqu'au 4K/60 à 4:4:4 avec débits de données jusqu'à 18 Gb/s
  • Conforme aux directives d'interopérabilité VESA
  • Conforme HDCP
  • Transmet les informations EDID de l'appareil d'affichage HDMI vers la source
  • Supporte l'audio haut débit et LPCM à huit canaux
  • Support de sources DisplayPort dual-mode, Mini DisplayPort, et Thunderbolt avec les câbles ou adaptateurs appropriés
  • Voyant LED indiquant la présence du signal et de l'alimentation — Indication visuelle de l'état du système : retour et contrôle en temps réel des paramètres essentiels.
  • Boîtier compact de 2,5 cm (1") de hauteur et 5,6 cm (2,2") de largeur occupant peu de place dans des environnements à espace réduit — Inclut une bande Velcro auto-adhésive pour une installation simple dans toute application.
  • Nouveau Partage une source d'alimentation 12 Vcc avec un autre produit Extron ; source d'alimentation Everlast™ Extron externe optionnelle, réf. 70-1175-01 — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie.
ACCESSOIRES EN OPTION
  MBU 125 Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur
PRODUITS ASSOCIÉS
  Gamme Retractor Système d'enroulement de câbles avec contrôle de la vitesse pour boîtiers AVEdge, Cable Cubby, et certains boîtiers TouchLink
  Gamme HDMI Ultra Câbles HDMI Premium High Speed ultra-souples
  Gamme MDP Câbles adaptateurs Mini DisplayPort
PRODUITS SIMILAIRES
  DPM-HDF 4K PLUS Adaptateur actif DisplayPort mâle vers HDMI femelle
  DPM-HDF/0.5 4K PLUS Adaptateur actif DisplayPort mâle vers HDMI femelle – 15 cm (6")
  DPM-HDF/6 4K PLUS Adaptateur actif DisplayPort mâle vers HDMI femelle - 1,8 m (6')

Caractéristiques techniques

DPH 101 4K Plus
TRUE 4K specification

   Frame rate1 24, 25, 30, 50, or 60 fps
   Chroma sampling1 4:4:4, 4:2:2
   Color bit depth1 8, 10, or 12 bits per color
   Signal Type DisplayPort 1.2, HDMI 2.0, HDCP 1.4, HDCP 2.3
   Max. video data rate 18 Gbps (6 Gbps per color)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at http://www.extron.com/8Kdatarate to determine video parameters supported by this data rate.

Video
   Maximum data rate 18 Gbps (6 Gbps per color)
   Maximum pixel clock 600 Mhz
   Resolution range Up to 1920 x 1200, 1080p @60 Hz 12-bit color
4K (4096 x 2160) @60 Hz 4:4:4, UHD (3840 x 2160) @60 Hz 4:4:4
   Formats RGB and YCbCr digital video
   Standards DisplayPort 1.2, HDMI 2.0, HDCP 1.4, HDCP 2.3
Video input
   Number/signal type 1 DisplayPort
   Connector Female DisplayPort
   Input cable length  Up to 12' (3.7 m)
   Horizontal frequency 15 kHz to 270 kHz for resolutions up to 18 Gbps
   Vertical frequency 24 Hz to 240 Hz for resolutions up to 18 Gbps
Video output
   Number/signal type 1 HDMI
   Connector Female HDMI type A
   Video output power for active cables  1.1 W max. for the HDMI port
   Output cable length Up to 12' (3.7 m)
General
   Power supply External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 1.0 A, 12 watts
    NOTE     The external power supply is not included.
    NOTE     Power can be shared with a connected Extron HDMI switcher or similar device (see the DPH 101 4K Plus Setup Guide for details).
   Power consumption
      Device  0.9 watts
      Device and power supply  1.4 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device  1.9 BTU/Hr
      Device and power supply  3.6 BTU/Hr
   Mounting Yes, with optional mounting brackets
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D
(2.5 cm H x 5.6 cm W x 7.6 cm D)
   Product weight  0.1 lbs (0.05 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI
​Complies with the appropriate requirements of RoHS, WEEE
   Product warranty 3 years parts and labor
    NOTE     Specifications are subject to change without notice.
(5139-D5)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1686-01 9,8 cm 17,5 cm 6,4 cm 0,2 kg

Schéma

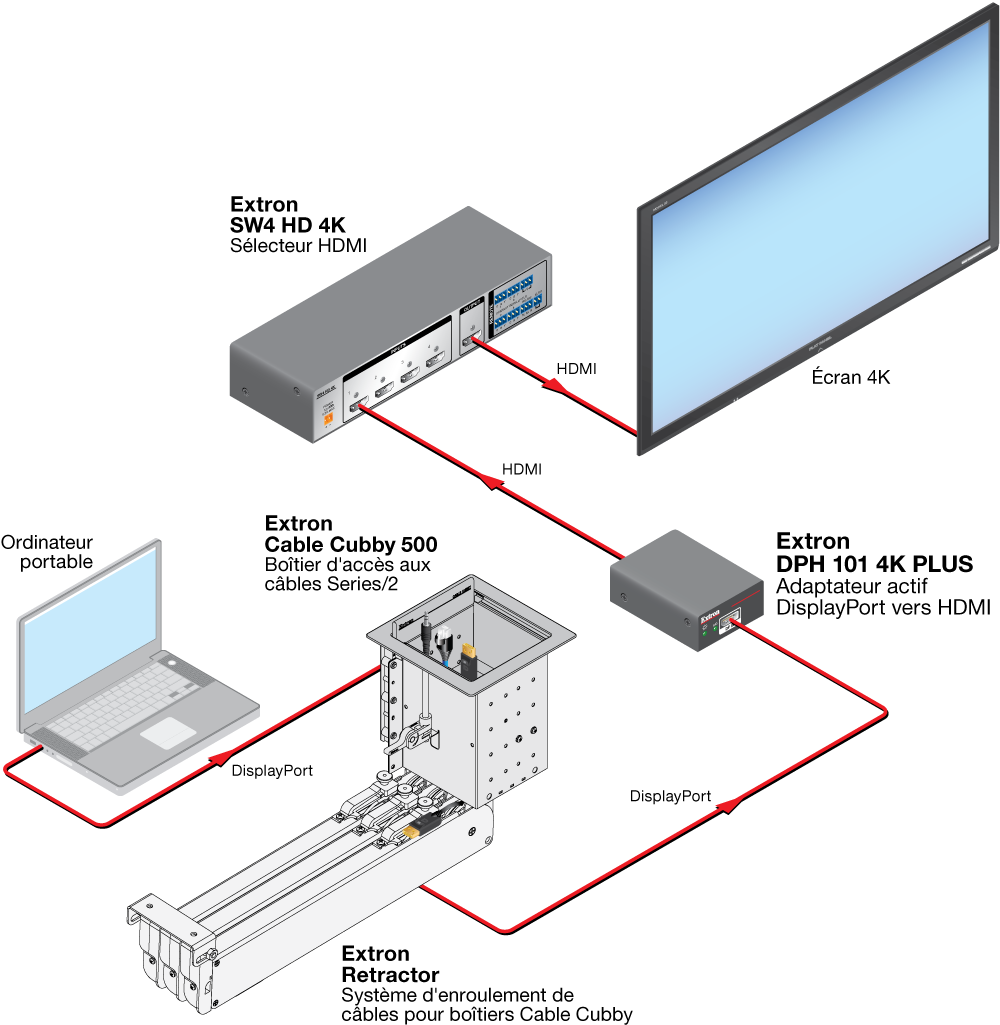

DPH 101 4K PLUS Diagram

Schéma des panneaux

DPH 101 4K PLUS Panel Drawing
