Caractéristiques principales
-
Certifiés pour être utilisés avec les boîtiers AVEdge, Cable Cubby® et HSA
-
Solutions de connexion entre les sources DisplayPort dual mode et les appareils d'affichage DVI single link
-
Conforme aux directives d'interopérabilité VESA
-
Transmission des informations EDID de l'appareil d'affichage vers la source
| Modèle |
Description de la version |
Référence |
|
| DP-DVID/6 |
DP/DVI-D SL, actif, 1,8 m (6') |
26-681-06 |
|
| DP-HDMIF/6 |
DP/HDMI F, actif, 1,8 m (6') |
26-680-06 |
RETIRÉ |
| DP-VGA/6 |
DP/VGA, actif, 1,8 m (6') |
26-682-06 |
RETIRÉ |
Les câbles adaptateurs DisplayPort de la gamme DP d'Extron sont unidirectionnels, actifs et permettent la transmission des signaux numériques à partir d'une source DisplayPort dual-mode. Leur circuit intégré convertit les signaux DisplayPort en signaux DVI single link. Les informations EDID circulent entre la source et l'appareil d'affichage. Les câbles adaptateurs de la gamme DP sont parfaitement adaptés pour intégrer des sources DisplayPort à des installations audiovisuelles nouvelles ou déjà existantes.
Caractéristiques
-
Certifiés pour être utilisés avec les boîtiers AVEdge, Cable Cubby® et HSA
-
Solutions de connexion entre les sources DisplayPort dual mode et les appareils d'affichage DVI single link
-
Conforme aux directives d'interopérabilité VESA
-
Transmission des informations EDID de l'appareil d'affichage vers la source
-
Contacts plaqué or
-
Longueur de câble 1,8 m
Remarque : Le produit suggéré à titre de remplacement pour le DP-HDMIF/6 est le DPM-HDF/6 4K PLUS.
|
ACCESSOIRES EN OPTION
|
| |
Ensemble de bagues pour câbles |
Bagues de couleurs pour identification facile de câbles |
|
PRODUITS SIMILAIRES
|
| |
Attache pour adaptateurs de câble LockIt |
Kit d'attaches de sécurité pour adaptateurs de câble |
| |
DPH 101 4K PLUS |
Adaptateur actif DisplayPort vers HDMI |
| |
DPM-HDF 4K PLUS |
Adaptateur actif DisplayPort mâle vers HDMI femelle |
| |
DPM-HDF/0.5 4K PLUS |
Adaptateur actif DisplayPort mâle vers HDMI femelle – 15 cm (6") |
| |
DPM-HDF/6 4K PLUS |
Adaptateur actif DisplayPort m��le vers HDMI femelle - 1,8 m (6') |
| |
DPM-VGAF |
Adaptateur actif DisplayPort mâle vers VGA femelle - Cordon 15 cm (6") |
| |
Gamme DisplayPort |
Câbles DisplayPort |
| |
Gamme DP Pro Plenum |
Câbles optiques DisplayPort 8K – Plenum |
| |
Gamme DP Ultra Plus |
Câbles DisplayPort 8K et 4K ultra-souples |
| |
Gamme MDP |
Câbles adaptateurs Mini DisplayPort |
| |
HDP 101 4K |
Convertisseur HDMI vers DisplayPort |
| |
USBC-DP |
Câble adaptateur USB-C vers DisplayPort |
Caractéristiques techniques
-
| DisplayPort Adapter Cables |
|
| Performance/electrical — cable |
|---|
| Standards | DisplayPort 1.1, HDMI, DVI, VGA |
| Data rates | |
| DVI | Up to 2.5 Gbps per lane |
| Voltage | 40 V |
| Pair impedance | 100 ohms ±10 ohms |
|
| Connectors |
|---|
| Connector type | 1 male latching DisplayPort to 1 male DVI |
| Contacts | Gold plated |
|
| General — physical characteristics |
|---|
| Material | |
| Conductor | Tinned copper |
| Drain | Tinned copper |
| Shielding | Tinned copper |
| Jacket | PVC |
| Conductor gauge | 28 AWG |
| Drain gauge | 28 AWG |

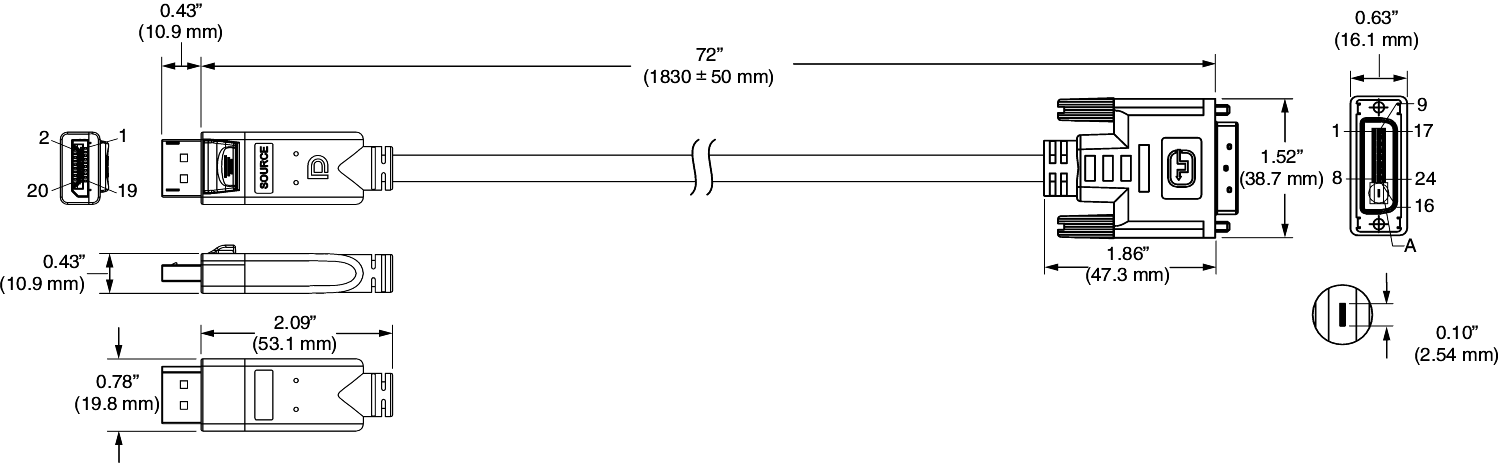

| Connector dimensions | |
| DisplayPort | 2.09" L x 0.78" W x 0.43" H
(53.1 mm L x 19.8 mm W x 10.9 mm H) |
| DVI | 1.86" L x 1.52" W x 0.63" H
(47.3 mm L x 38.7 mm W x 16.1 mm H) |
| Cable outer diameter | 0.29" (7.3 mm) |
| Bend radius | 1.06" (27.0 mm) |
 |
| Regulatory compliance | CE, RoHS |
| Ambient temperature/humidity | Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: -4 to +122 °F (-20 to +50 °C) / 10% to 90%, noncondensing |
| Product warranty | Limited Lifetime Performance |
| NOTE | Dimensions given above exclude the cable length. |
|
| NOTE | Specifications are subject to change without notice. |
|
| (6605-D3) |
| Dimensions et poids au transport |
| Référence |
Hauteur |
Largeur |
Profondeur |
Poids |
| 26-681-06 |
1,9 cm |
15,2 cm |
19,4 cm |
0,2 kg |
