DSC 301 HD RETIRÉ

Scaler vidéo compact à trois entrées, compatible HDCP

Caractéristiques principales

Scalage HDMI et vidéo analogique vers HDMI
Commutation automatique entre les entrées
Embeddage audio HDMI
Formats de sortie sélectionnables de 640x480 à 1920x1200, 1080p/60 et 2K compris
Processeur de scaling avancé avec traitement de précision 30 bits et désentrelacement pour adaptation au mouvement pour des signaux allant jusqu'à 1080i
Compatible HDCP

Modèle	Description de la version	Référence
DSC 301 HD	Scaler vidéo à trois entrées, compatible HDCP	60-1253-01	RETIRÉ

Ce produit a été retiré de la vente.

Remplacement suggéré: DSC 401; DSC 401

Le DSC 301 HD est un scaler vidéo compact à trois entrées, compatible HDCP ; il est équipé d'une entrée HDMI, d'entrées analogiques haute résolution configurables et d'une sortie HDMI. Il accepte un grand nombre de formats vidéo dont le HDMI, le RVB, composante et la vidéo à faible définition. Il dispose du traitement avancé des signaux vidéo d'Extron avec désentrelacement de signaux jusqu’à 1080i. Le DSC 301 HD inclut de nombreuses caractéristiques appréciées des intégrateurs, telles que EDID Minder^® et à la commutation d'entrée automatique. L'audio analogique provenant de l'une des trois entrées stéréo peut être embeddé sur la sortie HDMI. Les boutons en face avant, des menus sur écran intuitifs ainsi que des connexions USB et RS-232 permettent un pilotage et une surveillance flexibles. Le boîtier compact et discret d'1/2 rack de largeur du DSC 301 HD se fond facilement dans beaucoup d'environnements.

EDID Minder et Key Minder

Afin d'améliorer et de simplifier l'intégration des sources HDMI et des appareils d'affichage, le DSC 301 HD dispose de deux technologies Extron exclusives : l'EDID Minder et le Key Minder^®. EDID Minder gère automatiquement la communication EDID entre les sources d'entrée connectées et l'appareil d'affichage. Pour les signaux HDMI avec contenus protégés, le Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et les écrans pour garantir une commutation rapide et fiable dans les environnements audiovisuels professionnels.

Lorsqu'il reçoit du contenu HDCP d'une source d'entrée HDMI, le DSC 301 HD affiche un écran vert sur toute sortie vidéo connectée à un appareil d'affichage non compatible HDCP. Cet écran vert offre une confirmation visuelle immédiate indiquant que les contenus protégés ne peuvent pas être visualisés sur cet appareil d'affichage. Le DSC 301 HD permet en outre la vérification en temps réel de l'état HDCP de chaque entrée et sortie HDMI, offrant ainsi un retour de qualité aux équipes en charge de l'audiovisuel.

Traitement vidéo de grande qualité

Le DSC 301 HD permet un traitement avancé de la vidéo grâce au scalage des signaux HDMI, HDTV, RVB et vidéo standard vers une haute résolution commune. Il accepte et transmet les signaux jusqu'à 1920x1200 dont 1080p/60 et 2K. Il permet également le désentrelacement ultra-performant de tous les signaux entrelacés jusqu’à 1080i, et le traitement Deep Color pour fournir une qualité d’images optimale. L'espace colorimétrique et le sous-échantillonnage de la chrominance de la sortie HDMI peuvent être réglés automatiquement afin d'en assurer la compatibilité avec un appareil DVI ou HDMI connecté.

Le DSC 301 HD permet la détection d'ajustement automatique des images 3:2 et 2:2, et optimise la qualité d’image des films. Il utilise également un filtre en peigne 3D qui améliore le décodage des sources NTSC, PAL et SECAM, pour une intégration partout dans le monde.

Les modes FILL et FOLLOW sélectionnables sont disponibles afin configurer le format de sortie préféré. Le mode FILL permet une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Fonctions audio améliorées

Le DSC 301 HD permet l'embeddage audio HDMI et une commutation audio flexible pour accompagner les sources vidéo. Tout signal d'entrée audio peut être embeddé sur la sortie HDMI pour simplifier les connexions. Le DSC 301 HD offre en outre des ajustements du gain et de l'atténuation pour chaque entrée analogique.

De multiples options de contrôle et de fonctionnement

Le DSC 301 HD dispose de boutons en façade pour accéder rapidement aux fonctions. La configuration et le contrôle à distance se font via USB et RS-232 et via des menus intuitifs sur écran. Ces menus permettent de contrôler les fonctions et paramètres de l'unité, et offrent également un accès rapide aux paramètres clés comme les formats vidéo et résolutions d'entrée et de sortie. Le DSC 301 HD se présente sous la forme d'un boîtier de 2,5 cm de haut et d'un demi rack de large, et peut s'intégrer facilement dans un grand nombre d'environnements.

Caractéristiques

Scalage HDMI et vidéo analogique vers HDMI — Les sources vidéo numériques et analogiques peuvent être scalées vers une sorties HDMI haute résolution.

Entrées : Une HDMI, une RVBHV ou vidéo composante sur connecteur HD 15 broches, une vidéo composite sur trois mini jacks audio stéréo BNC

Sortie : Une HDMI

Commutation automatique entre les entrées — La commutation automatique permet une installation simple et sans intervention humaine dans un pupitre ou en dessous d'une table de conférence. Lorsque plusieurs entrées sont actives, la priorité de la commutation est configurable.

Embeddage audio HDMI — Les signaux audio analogiques d'entrée peuvent être embeddés sur le signal de sortie HDMI.

Formats de sortie sélectionnables de 640x480 à 1920x1200, 1080p/60 et 2K compris — Débits de sortie disponibles incluant des résolutions informatiques et vidéo jusqu'à 1920x1200, notamment 1080p/60 et 2K.

Processeur de scaling avancé avec traitement de précision 30 bits et désentrelacement pour adaptation au mouvement pour des signaux allant jusqu'à 1080i — Le redimensionnement des images et la conversion des formats vidéo sont réalisés avec une précision de 30 bits afin d'optimiser la fidélité des couleurs et le détail de l'image. Le désentrelacement avancé pour tous les signaux entrelacés jusqu’à 1080i fournit une qualité d’images optimisée.

Compatible HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.

Autorisation HDCP sélectionnable par l'utilisateur — Permet à l’unité d’apparaître conforme ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.

Prise en charge des signaux HDMI pour des débits de données jusqu'à 6,75 Gb/s, le Deep Color jusqu'à 12 bits, la 3D et les formats audio HD sans perte

Vérification continue de la compatibilité HDCP par Key Minder^® pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre l'entrée et la sortie pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels.

L'EDID Minder^® gère automatiquement la communication EDID entre les appareils connectés — L'EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers l'appareil d'affichage.

Contrôle du format d'image — Le format d'image de la sortie vidéo peut être contrôlé en sélectionnant le mode FILL pour une sortie plein écran, ou le mode FOLLOW qui préserve le format d'origine du signal d'entrée.

Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps en réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. Ceci permet une vérification simple et rapide des signaux et de l'HDCP via des LED situées en face avant, RS‑232 ou USB, ce qui offre un précieux retour à l'utilisateur ou à un membre du bureau d'assistance.

Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.

Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les InfoFrames, et sélectionne l'espace colorimétrique approprié pour pouvoir se connecter correctement à des appareils d'affichage HDMI et DVI.

Transitions fluides sélectionnables — Effets de transition cut au noir et fondu au noir disponibles au niveau des sorties vidéo scalées.

AFL™ - Accu-RATE Frame Lock — Il s'agit d'une technologie exclusive brevetée d'Extron qui verrouille le nombre d'images par seconde en sortie sur une entrée donnée afin d'éliminer le « tremblement » de l'image causé par la conversion de ce nombre d'images par seconde.

Contrôle du gel de l'image — Une vidéo peut être gelée via RS-232 ou USB.

Auto-Image — Lorsque cette fonction est activée, l'unité optimise automatiquement l'image en analysant et en réglant le signal d'entrée vidéo. Cela peut vous permettre de gagner du temps et d'éviter trop d'efforts en ce qui concerne la mise en place d'une source nouvellement connectée, en particulier dans les salles de présentation où les ordinateurs portables de différents présentateurs invités seront connectés avec plusieurs résolutions de sortie.

Mémoire d'entrée automatique — Lorsque cette fonction est activée, l'unité enregistre automatiquement les paramètres de taille, de position et d'image en se basant sur le signal entrant. Lorsque le même signal est détecté une nouvelle fois, les mêmes réglages sont automatiquement réappliqués.

Menus sur écran — Des menus intuitifs sur écran permettent une mise en place du système aisée via les boutons présents en face avant. Les paramètres clés, comme les formats vidéo et résolutions d'entrée et de sortie sont regroupés de manière pratique sur l'écran initial de démarrage rapide ; des écrans supplémentaires permettent de piloter entièrement les autres fonctions et paramètres de l'unité.

Mode veille en sortie — Ce mode permet de désactiver automatiquement la vidéo et la sortie synchro vers l'appareil d'affichage lorsqu'aucun signal d'entrée actif n'est détecté. Cela permet au projecteur ou à un écran plat d'entrer automatiquement en veille pour économiser de l'énergie et allonger la durée de vie des lampes ou des écrans.

Mode économie d'énergie — Peut être mis dans un mode de veille basse consommation pour économiser de l'énergie lorsqu'il n'est pas utilisé.

Réglage de l'image pour luminosité, contraste, couleur, nuance, détails, positionnement horizontal et vertical et dimensions

Détection d'ajustement automatique des images 3:2 et 2:2 — Des techniques de traitement performantes du mode film qui aident à maximiser la qualité d’image des sources NTSC, PAL et 1080i qui proviennent d'un film.

Décodage vidéo à quadruple standard — Un filtre en peigne 3D, adaptatif et temporel permet le décodage avancé des standards NTSC 3.58, NTSC 4.43, PAL, et SECAM pour une intégration dans des installations partout dans le monde.

Réglages utilisateur — Les réglages de mémoire sont disponibles pour chaque entrée pour stocker et réutiliser les paramètres d'image optimaux.

Mires de test vidéo internes et générateur de bruit rose pour l'étalonnage et l'installation — L'unité dispose de plusieurs mires de test vidéo et de bruit rose audio, pour faciliter une installation de système et un étalonnage appropriés des écrans.

Gain et atténuation de l'entrée audio — Le gain ou l'atténuation peuvent être réglés pour chaque entrée analogique afin d'éliminer les différences visibles lors du passage d'une source à l'autre.

Attribution des entrées audio — Chaque entrée vidéo peut être attribuée à n’importe laquelle des entrées audio. Les trois entrées vidéo peuvent ainsi partager une seule entrée audio analogique. L’entrée HDMI peut accepter l’audio numérique, embedder l’audio analogique, voire effectuer cet embeddage automatiquement lorsqu’aucun signal audio numérique n’est détecté.

Transitions de commutation audio — Le niveau de sortie audio diminue puis ré-augmente automatiquement pour s'ajuster à la vidéo durant les transitions de commutation.

Retard audio intégré — La sortie audio est retardée automatiquement pour compenser la latence générée par le traitement vidéo.

Verrouillage de la face avant — Cette fonction permet de verrouiller toutes les fonctions de la face avant sauf la sélection d'entrées ; toutes les fonctions restent toutefois disponibles via USB ou RS-232.

Port de contrôle RS-232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™, Simple Instruction Set, un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.

Port de configuration USB sur la face avant — Facilite la configuration sans devoir accéder au panneau arrière

Installation et mise en service simples avec le logiciel de configuration produit PCS Extron — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.

Boîtier métallique 2,5 cm de hauteur, 1/2 rack de large

Attaches LockIt^® pour câble fournies — Fixent solidement les câbles HDMI ou USB‑C^® à un appareil, évitant le risque de déconnexion.

Source d'alimentation externe Everlast™ Extron incluse, pièce de rechange réf. 70‑1174‑01 — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie.

Source d'alimentation Everlast Extron couverte par une garantie sept ans pièces et main d'œuvre

ACCESSOIRES EN OPTION
	MBD 129	Kit de montage en table pour boîtiers à deux pièces 1/4 ou 1/2 rack de largeur
	MBU 125	Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur
	Gamme RFF	Kit de plaques de bouchage basiques pour rack
	RSB 126	Plateau rackable simple, profondeur 15,2 cm (6")
	RSU 126	Kit de plateau rackable universel pour produits de 15,24 cm (6") de profondeur
	RSU 129	Plateau rackable universel, profondeur 24 cm
	Câble USB CFG	Câble de configuration USB A mâle/mini USB B mâle

ACCESSOIRES EN OPTION

MBD 129

Kit de montage en table pour boîtiers à deux pièces 1/4 ou 1/2 rack de largeur

MBU 125

Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur

Gamme RFF

Kit de plaques de bouchage basiques pour rack

RSB 126

Plateau rackable simple, profondeur 15,2 cm (6")

RSU 126

Kit de plateau rackable universel pour produits de 15,24 cm (6") de profondeur

RSU 129

Plateau rackable universel, profondeur 24 cm

Câble USB CFG

Câble de configuration USB A mâle/mini USB B mâle

PRODUITS SIMILAIRES
	DSC 12G-HD A	Scaler 12G‑SDI vers HDMI avec audio stéréo
	DSC 3G-HD A	Scaler 3G-SDI vers HDMI avec embeddage audio
	DSC 401	Scalers HDMI vers HDMI 4K/60
	DSC HD-12G A	Scaler HDMI vers 12G‑SDI avec audio stéréo
	DSC HD-3G A	Scaler HDMI vers 3G-SDI avec embeddage audio
	DVS 605	Scaler compatible HDCP à cinq entrées avec commutation fluide
	Gamme DTP3 IN2004	Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées et extension DTP3
	Gamme IN1808	Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées
	IN1604	Scaler à quatre entrées conforme à la norme HDCP
	IN1606	Sélecteur de présentation à six entrées, conforme HDCP, avec scaler
	IN1608 xi	Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP
	IN1806	Sélecteur de présentation avec transitions fluides 4K/60 à six entrées
	IN2004	Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées
	RGB-HDMI 300 A	Scaler RVB et audio stéréo vers HDMI

PRODUITS SIMILAIRES

DSC 12G-HD A

Scaler 12G‑SDI vers HDMI avec audio stéréo

DSC 3G-HD A

Scaler 3G-SDI vers HDMI avec embeddage audio

DSC 401

Scalers HDMI vers HDMI 4K/60

DSC HD-12G A

Scaler HDMI vers 12G‑SDI avec audio stéréo

DSC HD-3G A

Scaler HDMI vers 3G-SDI avec embeddage audio

DVS 605

Scaler compatible HDCP à cinq entrées avec commutation fluide

Gamme DTP3 IN2004

Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées et extension DTP3

Gamme IN1808

Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées

IN1604

Scaler à quatre entrées conforme à la norme HDCP

IN1606

Sélecteur de présentation à six entrées, conforme HDCP, avec scaler

IN1608 xi

Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP

IN1806

Sélecteur de présentation avec transitions fluides 4K/60 à six entrées

IN2004

Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées

RGB-HDMI 300 A

Scaler RVB et audio stéréo vers HDMI

Caractéristiques techniques

DSC 301 HD

Video input

Number/signal type

1 Composite
1 RGBHV/YUV (YUVi, YUVp, and YUV-HD)
1 HDMI/DVI

Connectors

1 female BNC for composite
1 female 15-pin HD for RGB/YUV
1 female HDMI type A for HDMI/DVI

Nominal level

1 Vp-p for Y of YUV and composite video
0.7 Vp-p for RGB orf RGBHV, and for R-Y and B-Y of YUV

Minimum/maximum levels

Analog: 0.0 V to 2.0 Vp-p with no offset

Impedance

75 ohms

Horizontal frequency

15 kHz to 100 kHz

Vertical frequency

24 Hz to 120 Hz

Resolution range

640x480 to 1920x1200* sampled pixel for pixel, NTSC, PAL, SECAM, 480p, 576p, 720p, 1080i, 1080p, and 2k
*reduced blanking

Return loss

>30 dB @ 5 MHz

DC offset (max. allowable)

0.5 V

Standards

NTSC 3.58, NTSC 4.43, PAL, SECAM, DVI 1.0, HDMI 1.3, HDCP 1.4

Sync

Input type

RGBHV, RGBS, RGsB, bi-level or tri-level component video

Input level

2.75 V to 5.0 Vp-p for RGBHV or RGBS
0.6 Vp-p for component video tri-level sync
0.3 Vp-p for component video bi-level sync, RGsB, or composite video

Input impedance

Horizontal and vertical: 10k ohms

Max. input voltage

5.0 Vp-p

Video processing

Decoder

12 bit digital (3D-adaptive comb filter)

Analog sampling

12 bits per color; 13.5 MHz standard (video) 170 MHz standard (RGB)

Digital pixel data bit depth

8, 10, or 12 bits per channel; 165 Mhz pixel clock (HDMI)

Colors

1 billion (10 bit processing)

Video output

Number/signal type

1 HDMI/DVI

Connectors

1 female HDMI type A

Scaled resolutions

640x480^6,8,9, 800x600^6,8,9, 852x480^6,8,9, 1024x768^6,8,9, 1024x852^6,8,9, 1024x1024^6,8,9, 1280x768^6,8,9, 1280x800^6,8,9, 1280x1024^6,8,9, 1360x765^6,8,9, 1360x768 ^6,8,9, 1365x768^6,8,9, 1365x1024^6,8,9, 1366x768^6,8,9,1400x1050^6,8, 1440x900^6,8,9, 1600x900^6,8, 1600x1200 ^6,8, 1680x1050 ^6,8, 1920x1200 ^6,8,
HDTV 480p ^7,8, 576p ⁶, 720p ^3,4,5,6,7,8, 1080i ^6,7,8, 1080p ^{1,2,3,4,5,6,7,8}, 2048x1080 ^{1,2,3,4,5,6,7,8
1} = at 23.98 Hz, ² = at 24 Hz, ³ = at 25 Hz, ⁴ = at 29.97 Hz, ⁵= 30 Hz,⁶ = at 50 Hz, ⁷ = at 59.94 Hz, ⁸ = at 60 Hz,⁹= at 75 Hz

Standards

DVI 1.0, HDMI 1.3, HDCP 1.4

Audio

Frequency response

20 Hz to 20 kHz, ±0.5 dB

THD + Noise

< 0.1% @ 1 kHz, 20 Hz to 20 kHz bandwidth (at nominal level)

S/N

>90 dB, at maximum output (unweighted)

Crosstalk

≤ -80 dB @ 1 kHz, fully loaded

Stereo channel separation

>80 dB @ 1 kHz

Audio input

Number/signal type

3 stereo unbalanced
1 embedded HDMI

Connectors

(3) 3.5 mm TRS connectors
1 female HDMI type A

Impedance

10k ohms unbalanced

Nominal level

-10 dBV configurable

Maximum level

+7 dBV (unbalanced)

Input gain adjustment

-18 dB to +12 dB, adjustable per input, in 1 dB steps

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu

Audio output

Number/signal type

(1) 2-channel LPCM audio or digital pass-through

Connectors

1 female HDMI type A

Gain error

±0.1 dB channel to channel

Control/remote — decoder/scaler

Serial control port

1 bidirectional RS-232 rear panel 3 pole captive screw connector

Baud rate and protocol

9600 (default), 8 data bits, 1 stop bit, no parity

USB control ports

1 front panel female mini USB B

USB standards

USB 2.0, high speed

Program control

Extron control/configuration program for Windows^®Extron Simple Instruction Set (SIS^™)

General

Power supply

External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 1.5 A, 18 watts

Power consumption (full load)

Device

9.0 watts, 12.0 VDC

Device and power supply

11.3 watts, 100-240 VAC, 50-60 Hz

Power consumption (power save)

Device

6.0 watts, 12.0 VDC

Device and power supply

7.5 watts, 100-240 VAC, 50-60 Hz

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Convection, vents on top and sides

Thermal dissipation (full load)

Device

28.3 BTU/hr

Device and power supply

36.2 BTU/hr

Thermal dissipation (power save)

Device

18.2 BTU/hr

Device and power supply

23.1 BTU/hr

Mounting

Rack mount

Yes, with optional rack shelf

Furniture mount

Yes, with optional under-desk or through-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.0 H x 8.75" W x 6.0" D (1.0" high, half rack wide)
(2.5 cm H x 22.2 cm W x 15.2 cm D)
(Depth excludes connectors and knobs.)

Product weight

1.3 lbs (0.6 kg)

Regulatory compliance

CE, C-tick, c-UL, UL, FCC Class A, ICES, VCCI
Complies with the appropriate requirements of RoHS, WEEE.

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(5312-D7)

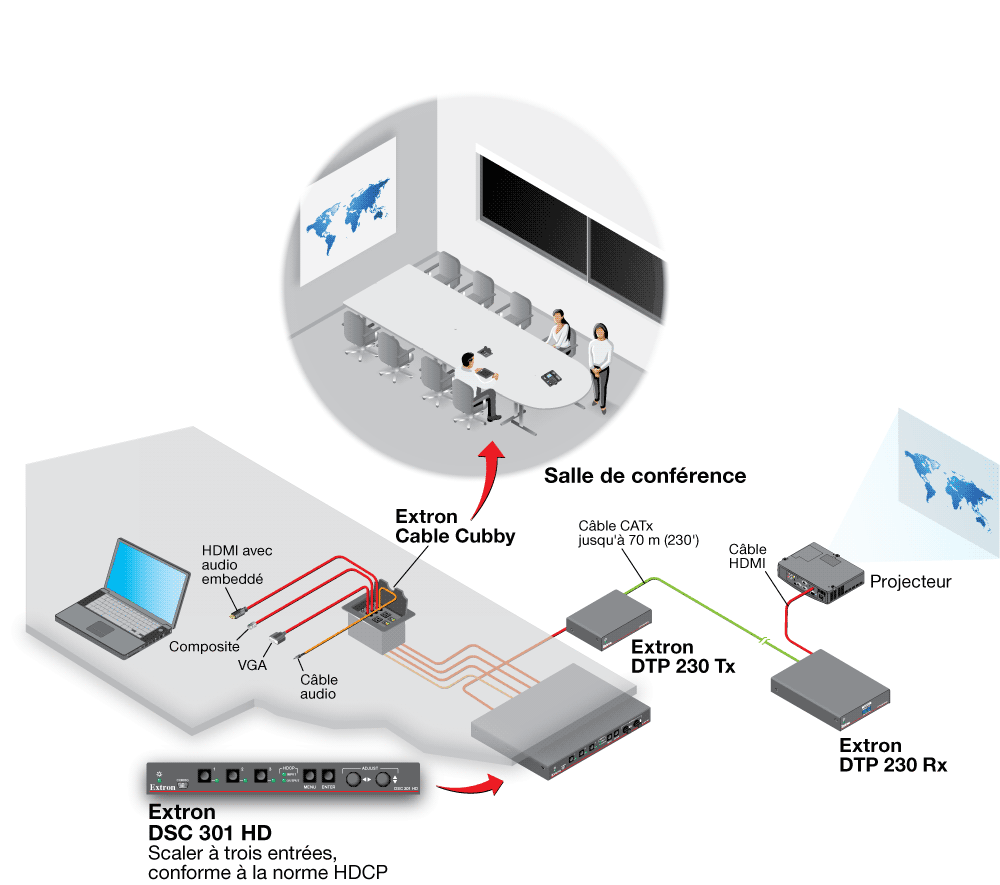

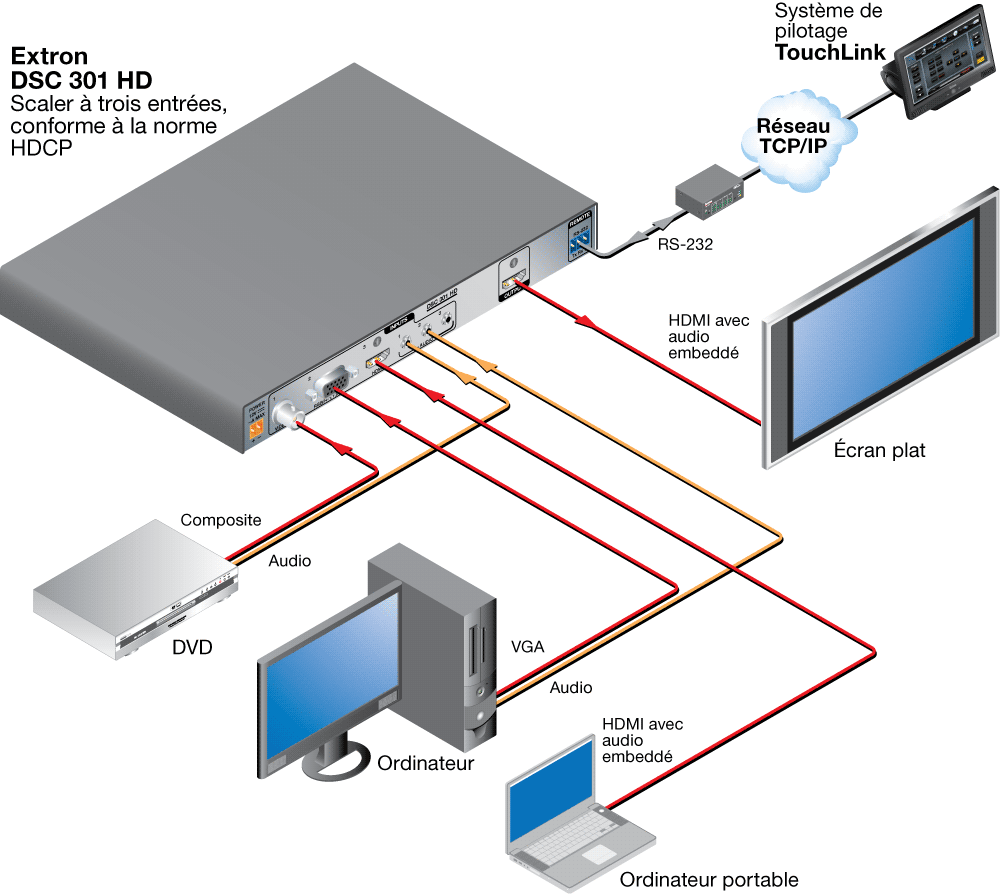

Schéma

Schéma des panneaux
