DSC DP-HD A RETIRÉ

Scaler DisplayPort vers HDMI avec désembeddage audio

Caractéristiques principales

Scaling vidéo DisplayPort vers HDMI
Accepte les signaux DisplayPort jusqu'à 3840x2160 à 30 Hz avec reduced blanking
Entrée DisplayPort en sonde amplifiée qui permet le monitoring local à la résolution originale du signal
Processeur de scaling avancé avec traitement de précision 30 bits et désentrelacement pour adaptation au mouvement pour des signaux allant jusqu'à 1080i
Désembeddage audio DisplayPort
Formats de sortie sélectionnables de 640x480 à 1920x1200, 1080p/60 et 2K compris

Modèle	Description de la version	Référence
DSC DP-HD A	Scaler DisplayPort vers HDMI with avec désembeddage audio	60-1454-01	RETIRÉ

Ce produit a été retiré de la vente.

Le DSC DP-HD A Extron est un scaler ultra performant, conforme à la norme HDCP, qui convertit les signaux DisplayPort en signaux HDMI. Il accepte la vidéo DisplayPort à des résolutions allant jusqu'à 3840x2160 à 30 Hz avec reduced blanking, et offre un scaling haute performance avec plusieurs formats de sortie allant jusqu'à 1920x1200, dont 1080p/60 et 2K. Le DSC DP‑HD A dispose du traitement avancé des signaux vidéo Extron avec désentrelacement de signaux jusqu'à 1080i et traitement Deep Color. Il inclut de nombreuses caractéristiques appréciées des intégrateurs, telles que les réglages de mémorisation automatique, l'affichage sur écran, les mires de tests EDID Minder^®, le désembeddage audio stéréo, et une entrée DisplayPort en sonde, et son boîtier compact simplifie l'installation. Le DSC DP‑HD A est idéal pour l'interfaçage des signaux DisplayPort haute résolution dans les systèmes AV, avec une infrastructure de commutation et de distribution HDMI.

Traitement vidéo de grande qualité

Le DSC DP-HD A permet un désentrelacement ultra-performant de tous les signaux entrelacés jusqu’à 1080i, et le traitement Deep Color pour fournir une qualité d’images optimale. La détection d'ajustement automatique 3:2 et 2:2 optimise la qualité d'image pour du contenu issu de films. L'espace colorimétrique et le sous-échantillonnage de la chrominance de la sortie HDMI peuvent être réglés automatiquement afin d'en assurer la compatibilité avec un écran DVI ou HDMI connecté.

Les modes FILL et FOLLOW sélectionnables sont également disponibles pour que le format de sortie soit correct. Le mode FILL permet une sortie plein écran, tandis que le mode FOLLOW préserve le format d'image d'origine du signal d'entrée.

Fonctions audio améliorées

Le DSC DP-HD A offre des capacités d'intégration audio essentielles, dont le désembeddage audio stéréo DisplayPort, la fonction mute audio sélectionnable, et le contrôle du volume de sortie. Le DSC DP-HD A inclut une sortie audio analogique pratique, à deux canaux, afin de transmettre l'audio désembeddé à un système de son ou à une autre destination audio. Cette sortie peut être réglée pour stéréo ou mono double.

De nombreuses options de contrôle et de fonctionnement

Le DSC DP-HD A dispose de boutons de contrôle sur le panneau avant pour accéder rapidement aux fonctions. La configuration et le contrôle à distance se font via USB et RS-232. Ces menus permettent de contrôler les fonctions et les réglages de l'unité, et offrent également un accès rapide aux paramètres clés comme les formats vidéo et résolutions d'entrée et de sortie. De plus, les LED d'indication sur la face avant permettent une confirmation visuelle du format du signal d'entrée et de sortie, et de la présence du signal. Le DSC DP-HD A est logé dans un boîtier en métal de 1U de hauteur, et d'un demi rack de largeur, et peut facilement être intégré dans un grand nombre d'environnements.

Caractéristiques

Scaling vidéo DisplayPort vers HDMI — Le DSC DP-HD A permet une conversion de grande qualité du format et de la résolution vidéo avec le désembeddage audio, ce qui optimise la vidéo DisplayPort pour une compatibilité avec les écrans ou projecteurs équipés HDMI et d'autres appareils.

Entrées : une DisplayPort avec entrée en sonde amplifiée

Sorties : une HDMI, audio stéréo symétrique/asymétrique sur vis captives, 5 pôles

Accepte les signaux DisplayPort jusqu'à 3840x2160 à 30 Hz avec reduced blanking — Le DSC DP-HD A accepte les signaux d'entrée DisplayPort à des résolutions variées, dont 3840x2160 à 30 Hz avec reduced blanking.

Entrée DisplayPort en sonde amplifiée qui permet le monitoring local à la résolution originale du signal — Une entrée en sonde amplifiée DisplayPort permet un signal de sortie pour faire fonctionner le moniteur local.

Processeur de scaling avancé avec traitement de précision 30 bits et désentrelacement pour adaptation au mouvement pour des signaux allant jusqu'à 1080i — Le redimensionnement des images et la conversion des formats vidéo sont réalisés avec une précision de 30 bits afin d'optimiser la fidélité des couleurs et le détail de l'image. Le désentrelacement avancé pour tous les signaux entrelacés jusqu’à 1080i fournit une qualité d’images optimisée.

Désembeddage audio DisplayPort — L'audio PCM à deux canaux DisplayPort embeddé peut être extrait sur la sortie analogique, ou bien les formats bitstream multi-canaux peuvent être transmis sur la sortie DTP ou sur la sortie HDMI.

Formats de sortie sélectionnables de 640x480 à 1920x1200, 1080p/60 et 2K compris — Débits de sortie disponibles incluant des résolutions informatiques et vidéo jusqu'à 1920x1200, notamment 1080p/60 et 2K.

Conforme à la norme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.

Autorisation HDCP sélectionnable par l'utilisateur — Permet à l’unité d’apparaître conforme ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.

EDID Minder^® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers l'écran ou le projecteur.

Accepte des débits de données DisplayPort allant jusqu'à 10,8 Gb/s

Contrôle du format d'image — Le format d'image de la sortie vidéo peut être contrôlé en sélectionnant un mode FILL, qui offre une sortie plein écran, ou un mode FOLLOW, qui préserve le format d'image d'origine du signal d'entrée.

Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps en réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. Ceci permet une vérification simple et rapide des signaux et de l'HDCP via des LED situées en face avant, RS‑232 ou USB, ce qui offre un précieux retour à l'utilisateur ou à un membre du bureau d'assistance.

Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.

Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les infoframes, et sélectionne l'espace colorimétrique approprié pour pouvoir se connecter correctement à des écrans HDMI et DVI.

AFL™ - Accu-RATE Frame Lock — Il s'agit d'une technologie exclusive brevetée Extron qui verrouille le nombre d'images par seconde en sortie sur l'entrée afin d'éliminer le « tremblement » de l'image, causé par la conversion du nombre d'images par seconde.

LED d'indication en face avant pour le format, la présence et l'alimentation du signal — Indication visuelle de l'état du système : retour et contrôle en temps réel des paramètres clés.

Contrôle du gel de l'image — Une image en direct peut être gelée grâce au contrôle série RS-232 ou USB.

Mémoire d'entrée automatique — Lorsque cette fonction est activée, l'unité enregistre automatiquement les paramètres de taille, de position et d'image en se basant sur le signal entrant. Lorsque le même signal est détecté une nouvelle fois, ces paramètres d'images sont automatiquement rappelés depuis la mémoire de l'appareil.

Menus sur écran — Des menus intuitifs sur écran permettent une mise en place du système aisée via les boutons de contrôle présents en face avant. Les paramètres clés, comme les formats vidéo et résolutions d'entrée et de sortie sont regroupés de manière pratique sur l'écran initial de démarrage rapide ; des écrans supplémentaires permettent de piloter entièrement les autres fonctions et paramètres de l'unité.

Mode veille en sortie — L'unité peut désactiver automatiquement la vidéo et la sortie synchronisée vers l'écran lorsqu'aucun signal d'entrée actif n'est détecté. Cela permet au projecteur ou à l'écran plat d'entrer automatiquement en veille pour économiser de l'énergie et améliorer la durée de vie des lampes ou des écrans.

Mode économie d'énergie — L'unité peut être réglée en mode de veille basse consommation pour économiser de l'énergie lorsqu'elle n'est pas utilisée.

Détection d'ajustement automatique des images 3:2 et 2:2 — Des techniques de traitement performantes du mode film aident à optimiser la qualité d'image pour des sources NTSC, PAL et 1080i qui proviennent d'un film.

Réglages de l'image pour la luminosité, le contraste, et les détails, ainsi que le positionnement horizontal et vertical, l'overscan et les dimensions

Réglages utilisateur — Les réglages de mémoire sont disponibles pour chaque entrée afin de stocker et de rappeler des paramètres d'image optimisés.

Mires de test vidéo internes et générateur de bruit rose pour l'étalonnage et l'installation — L'unité dispose de plusieurs mires de test vidéo et de bruit rose audio, pour faciliter une installation de système et un étalonnage appropriés des appareils d'affichage.

Contrôle du volume de sortie — Offre un contrôle du volume pour la sortie analogique niveau ligne.

Retard audio intégré — La sortie audio est retardée automatiquement pour compenser la latence générée par le traitement vidéo.

Fonction mute sélectionnable — L'audio DisplayPort embeddé entrant peut être muté. L'audio peut également être muté pour l'audio analogique et les sorties HDMI, ainsi que pour l'entrée en sonde DisplayPort.

Verrouillage de la face avant — Cette fonction permet de verrouiller toutes les fonctions de la face avant, qui restent toutefois disponibles via le contrôle RS-232 ou USB.

Port de contrôle RS-232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™, Simple Instruction Set, un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.

Port de configuration USB sur la face avant — Facilite la configuration sans devoir accéder au panneau arrière.

Installation et mise en service simples avec le logiciel de configuration produit d'Extron PCS — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.

Boîtier métallique 1U, 1/2 rack de largeur

Attaches LockIt^® pour câble HDMI incluses

Source d'alimentation interne Everlast™ Extron — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie pour des coûts de fonctionnement réduits.

Source d'alimentation Everlast Extron couverte par une garantie sept ans pièces et main d'œuvre

ACCESSOIRES EN OPTION
	Système de plateau demi-rack	Système de plateau demi-rack et accessoires
	Gamme HDMI Ultra	Câbles HDMI Premium High Speed ultra-souples
	MBU 125	Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur
	RSB 129	Plateau rackable simple, profondeur 24 cm
	RSU 129	Plateau rackable universel, profondeur 24 cm
	Câble USB CFG	Câble de configuration USB A mâle/mini USB B mâle

ACCESSOIRES EN OPTION

Système de plateau demi-rack

Système de plateau demi-rack et accessoires

Gamme HDMI Ultra

Câbles HDMI Premium High Speed ultra-souples

MBU 125

Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur

RSB 129

Plateau rackable simple, profondeur 24 cm

RSU 129

Plateau rackable universel, profondeur 24 cm

Câble USB CFG

Câble de configuration USB A mâle/mini USB B mâle

PRODUITS SIMILAIRES
	DSC 12G-HD A	Scaler 12G‑SDI vers HDMI avec audio stéréo
	DSC 3G-HD A	Scaler 3G-SDI vers HDMI avec embeddage audio
	DSC 401	Scalers HDMI vers HDMI 4K/60
	DSC HD-12G A	Scaler HDMI vers 12G‑SDI avec audio stéréo
	DSC HD-3G A	Scaler HDMI vers 3G-SDI avec embeddage audio
	DVS 605	Scaler compatible HDCP à cinq entrées avec commutation fluide
	Gamme DTP3 IN2004	Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées et extension DTP3
	Gamme IN1808	Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées
	IN1604	Scaler à quatre entrées conforme à la norme HDCP
	IN1606	Sélecteur de présentation à six entrées, conforme HDCP, avec scaler
	IN1608 xi	Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP
	IN1806	Sélecteur de présentation avec transitions fluides 4K/60 à six entrées
	IN2004	Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées
	RGB-HDMI 300 A	Scaler RVB et audio stéréo vers HDMI

PRODUITS SIMILAIRES

DSC 12G-HD A

Scaler 12G‑SDI vers HDMI avec audio stéréo

DSC 3G-HD A

Scaler 3G-SDI vers HDMI avec embeddage audio

DSC 401

Scalers HDMI vers HDMI 4K/60

DSC HD-12G A

Scaler HDMI vers 12G‑SDI avec audio stéréo

DSC HD-3G A

Scaler HDMI vers 3G-SDI avec embeddage audio

DVS 605

Scaler compatible HDCP à cinq entrées avec commutation fluide

Gamme DTP3 IN2004

Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées et extension DTP3

Gamme IN1808

Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées

IN1604

Scaler à quatre entrées conforme à la norme HDCP

IN1606

Sélecteur de présentation à six entrées, conforme HDCP, avec scaler

IN1608 xi

Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP

IN1806

Sélecteur de présentation avec transitions fluides 4K/60 à six entrées

IN2004

Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées

RGB-HDMI 300 A

Scaler RVB et audio stéréo vers HDMI

Caractéristiques techniques

DSC DP-HD A

Video input and loop through

Number/signal type

1 DisplayPort input (HDCP compliant)
1 DisplayPort loop-through (HDCP compliant)

Connectors

1 female DisplayPort input
1 female DisplayPort loop-through

Horizontal frequency

15 kHz to 100 kHz

Vertical frequency

24 Hz to 75 Hz

Resolution range

640x480 @ 60 Hz through 2560x1600 @ 60 Hz*, 3840x2160 @ 30 Hz*, 480i, 576i, 480p, 576p, 720p, 1080i, 1080p, and 2K (2048x1080)
*reduced blanking only

Formats

RGB and YCbCr digital video

Standards

DisplayPort 1.1a, HDCP

Video processing

Maximum data rate

Up to 10.8 Gbps (2.7 Gbps per lane)

Maximum pixel clock

268 MHz

Color bit depth

12 bits for resolutions up to 1080p
10 bits for all resolutions above 1080p

Colors

1.07 billion (10-bit processing)

Video output

Number/signal type

1 HDMI/DVI (HDCP compliant)

Connectors

1 female HDMI type A

Peripheral device power

250 mA per output

Vertical frequency

23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz, 50 Hz, 59.94 Hz, 60 Hz

Scaled resolutions

640x480⁸, 800x600⁸, 1024x768⁸, 1280x768⁸, 1280x800⁸, 1280x1024⁸, 1360x768⁸, 1366x768⁸, 1440x900⁸, 1400x1050⁸, 1600x900⁸, 1680x1050⁸, 1600x1200⁸, 1920x1200⁸
HDTV: 480p^7,8, 576p⁶, 720p^3,4,5,6,7,8, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8}, 2K (2048x1080)^{1,2,3,4,5,6,7,8}

¹ = at 23.98 Hz, ² = at 24 Hz, ³ = at 25 Hz,⁴ = at 29.97 Hz, ⁵ = 30 Hz, ⁶ = at 50 Hz, ⁷ = at 59.94 Hz, ⁸ = at 60 Hz

Audio output

Number/signal type

1 DisplayPort — loop output embedded
1 HDMI, embedded
1 stereo, balanced or unbalanced (variable)

Connectors

1 female DisplayPort
1 female HDMI type A
(1) 3.5 mm captive screw, 5 pole

Impedance

50 ohms unbalanced, 100 ohms balanced

Gain error

±0.5 dB, channel to channel

Maximum level (Hi-Z)

>+21 dBu, balanced; >+15 dBu, unbalanced

Output volume range

0 to -100 dB in 1 dB steps

Communication

Pin configurations

1 = Tx, 2 = Rx, 3 = Gnd

Serial control port

1 RS-232, 3-pole captive screw connector (rear panel)

Baud rate and protocol

9600, 8 data bits, 1 stop bit, no parity (default)

USB control port

1 female USB mini-B (front panel)

Program control

On-screen display (OSD) via front panel control
Extron Simple Instruction Set (SIS™)
Extron control/configuration program for Windows®

General

Power supply

Internal
Input: 100-240 VAC, 50-60 Hz

Power consumption

13.5 watts

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Fan, air flows from front to rear

Thermal dissipation

43.6 BTU/hr

Mounting

Rack mount

Yes, with optional rack shelf

Furniture mount

Yes, with optional under-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.65" H x 8.75" W x 8.5" D (1U high, half rack wide)
(4.4 cm H x 22.2 cm W x 21.6 cm D)
(Depth excludes connectors.)

Product weight

2.1 lbs (1.0 kg)

Shipping weight

4 lbs (2 kg)

Vibration

ISTA/NSTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

CE, c-UL, UL

EMI/EMC

CE, C-tick, FCC Class A, ICES, VCCI

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(8.1-101514-D3)

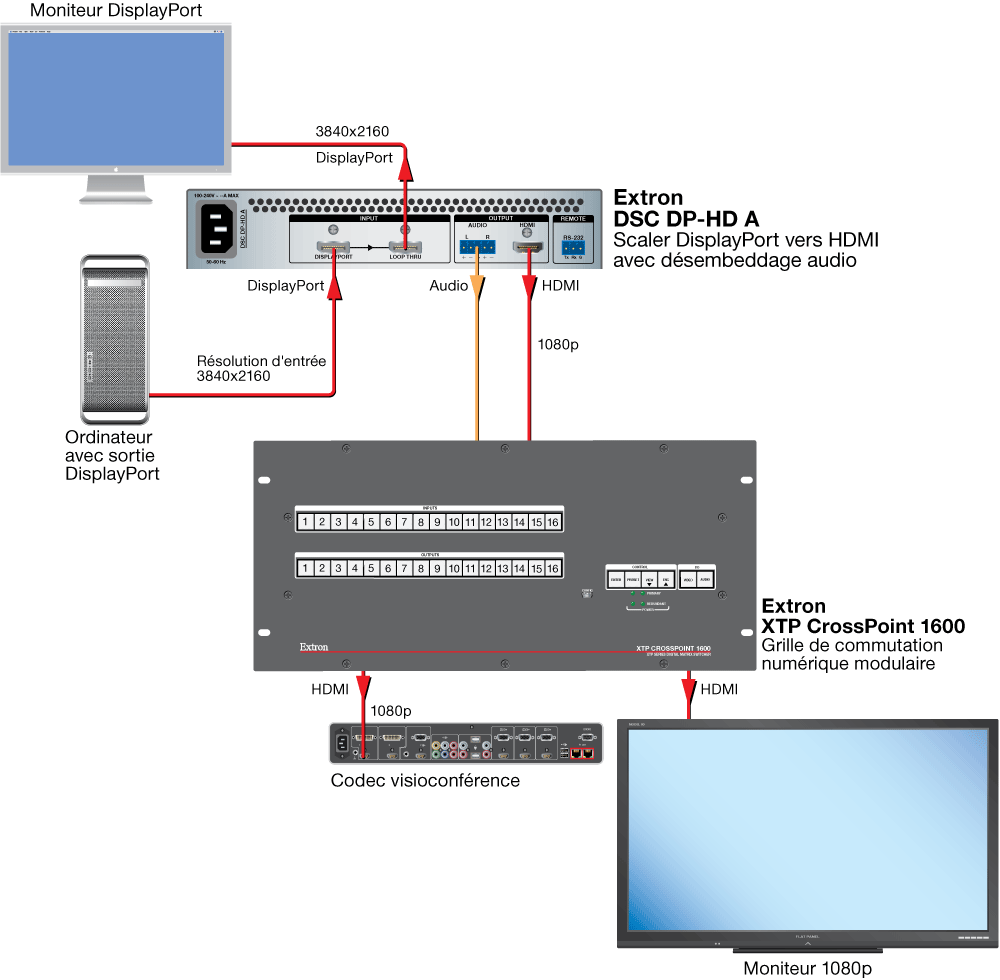

Schéma

Schéma des panneaux
