Gamme DTP3 IN2004

Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées et extension DTP3

Caractéristiques principales

Intègre des sources HDMI et audio dans des systèmes de présentation
Scaler Vector™ 4K Extron avancé
Transitions fluides sélectionnables
Insertion et affichage de logos
Contrôle intégré du mute, du ducking, des niveaux, et du mélange audio
Extension DTP3 intégrée qui supporte la transmission de signaux vidéo, audio, d'alimentation, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé

Modèle	Description de la version	Référence
IN2004	Scaler 4K/60 à quatre entrées	60-1962-01
DTP3 IN2004 DI/DO	Scaler 4K/60 à quatre entrées, E/S DTP3	60-1962-03
DTP3 IN2004 DO	Scaler 4K/60 à quatre entrées, sortie DTP3	60-1962-02

La gamme DTP3 IN2004 Extron est composée de scalers compacts à quatre entrées qui supportent des résolutions vidéo jusqu'à 4K/60 à 4:4:4 et intègrent la technologie DTP3 Extron pour étendre des signaux vidéo, audio, d'alimentation, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé. Intégrant des sources HDMI et audio dans des systèmes de présentation, la gamme DTP3 IN2004 inclut la technologie de scaling Vector™ 4K Extron, conçue pour les applications de traitement vidéo sensibles. Tous les modèles fournissent une commutation rapide et fiable ainsi que des caractéristiques telles que les effets de transition fluide, l'insertion de logos, l'entrée avec sortie en sonde configurable, l'embeddage et le désembeddage audio, le mélange, et le ducking. Dotée de ces fonctionnalités et bien plus encore, la gamme DTP3 IN2004 est idéale pour les salles de conseil, les amphithéâtres, et d'autres espaces audiovisuels professionnels. Lorsqu'une extension des signaux n'est pas requise, l'IN2004 est également disponible.

Scaler Vector 4K

La gamme DTP3 IN2004 intègre la technologie de scaling Vector 4K Extron, développée en interne et conçue pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Vector 4K représente un ensemble complet d'algorithmes de traitement d'images qui assure une performance de scaling sans compromis avec un traitement de précision 30 bits. Un redimensionnement net et précis des signaux à définition standard et haute définition jusqu'à 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des écrans de plus faible résolution sans perte des détails importants des images.

Pour obtenir des transitions de qualité professionnelle entre des sources, le scaler offre des effets de transition. Il s'agit notamment de la transition mise en pause/fondu qui estompe l'arrêt sur image de fin de la source d'entrée précédente, lorsque la nouvelle source sélectionnée apparaît en fondu, ainsi que du cut au noir et du fondu au noir. De plus, une image personnalisée telle qu'un logo d'une entreprise peut être insérée sur la sortie vidéo. Des logos aux formats de fichier PNG, BMP, JPEG, GIF, et TIFF sont supportés. Les modes FILL et FOLLOW sélectionnables sont disponibles afin de configurer le format d'images souhaité. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal.

Gestion d'EDID complète

Pour garantir que les systèmes audiovisuels professionnels fonctionnent de la manière prévue, il est indispensable que la communication EDID entre des sources vidéo et des appareils de destination soit correctement gérée. La gestion correcte de l'EDID permet la transmission de signaux vidéo et audio par les équipements source dans des formats et des paramètres les mieux adaptés aux capacités de l'écran. Une mauvaise gestion d'EDID pourrait en revanche entraîner des images de qualité inférieure, une absence d'image, et/ou une mauvaise qualité sonore.

La gamme DTP3 IN2004 comprend un ensemble de capacités et d'outils exclusifs Extron qui assurent un contrôle complet de la gestion d'EDID. Outre l'EDID capturé depuis des écrans connectés ou chargé par l'utilisateur, l'EDID Minder^® fournit une librairie de fichiers EDID qui peuvent être appliqués à toute entrée vidéo. L'EDID Minder est facilement accessible dans le logiciel PCS. La version la plus récente de l'EDID Manager est un utilitaire Windows^® téléchargeable gratuitement qui permet de visualiser et d'éditer les fichiers EDID. Ce logiciel permet d'optimiser le format vidéo, de manipuler l'échantillonnage de la chrominance et la profondeur de couleurs, et d'ajuster les capacités audio. Les fichiers édités peuvent être sauvegardés, ajoutés à la bibliothèque, et facilement appliqués aux appareils dans le système.

Flexibilité audio

La gamme DTP3 IN2004 offre des capacités complètes de traitement et de contrôle des signaux audio pour optimiser l'expérience utilisateur. Elles permettent le réglage du format audio d'entrée, du gain et de l'atténuation audio, du mélange, du ducking, des mutes audio, du format de sortie analogique, et du volume de sortie. Le logiciel de configuration permet de mesurer les niveaux audio en entrée et en sortie pour faciliter l'installation et le dépannage. L'entrée ligne audio analogique symétrique/asymétrique stéréo/mono peut être mélangée avec le programme audio et/ou la lecture de fichiers audio.

Tous les modèles disposent de deux chemins de sortie audio : sortie numérique 1A/1B/1C avec DTP3 et une sortie sur bornier à vis à 5 pôles analogique sur le panneau arrière. Ces deux groupes de sorties ont chacun des fonctions DSP exclusives pour le mélange, le filtrage, et le traitement dynamique. Chaque connecteur de sortie supporte un contrôle discret du mute audio.

Extension numérique sur paires torsadées intégrée

Le modèle DTP3 IN2004 DI/DO inclut une entrée paires torsadées DTP3 pour recevoir des signaux provenant d'émetteurs DTP de première génération et DTP3 distants qui sont placés sur une table de conférence, un pupitre, ou un mur. Il dispose d'une sortie DTP3 qui envoie des signaux audiovisuels et de contrôle vers un récepteur DTP3 ou DTP de première génération installé sur un projecteur, derrière un écran, ou vers tout autre point distant. Le modèle DTP3 IN2004 DO comprend une extension DTP3 uniquement en sortie. Les connexions DTP3 disposent d'autres caractéristiques simples à intégrer. Les signaux RS‑232 bidirectionnels peuvent être insérés depuis un système de contrôle et transmis sur le câble CAT 6A blindé, avec la vidéo et l'audio, permettant ainsi de contrôler une source ou un écran. De plus, la gamme DTP3 IN2004 peut alimenter un terminal DTP3 ou DTP de première génération sur le même câble. Ce scaler peut aussi être configuré pour une compatibilité avec des écrans équipés HDBaseT™ afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux de contrôle bidirectionnels, jusqu'à 100 m (330') sur le câble CAT 6A blindé.

Outre le support des terminaux DTP3, la gamme DTP3 IN2004 est compatible avec les XTP Systems^®. Cette configuration convient parfaitement aux applications de systèmes audiovisuels disposant d'une distribution centralisée des signaux audiovisuels, et à plusieurs espaces de présentation avec commutation et traitement de signaux audiovisuels au niveau local. Elle peut être connectée à une grille de commutation XTP CrossPoint^® dans un rack ou un placard technique central pour recevoir des ressources audiovisuelles partagées, ou pour envoyer une présentation locale vers une ou plusieurs destinations.

Diverses options pour le contrôle et le fonctionnement du système

La gamme DTP3 IN2004 supporte le contrôle et le fonctionnement automatiques du système audiovisuel avec ou sans processeur de contrôle externe. Les commandes CEC standard intégrées peuvent être activées pour contrôler les écrans ou les autres équipements audiovisuels connectés aux sorties HDMI ou DTP3. Elle fournit également une commutation automatique entre les entrées avec des modes de priorité sélectionnables pour un fonctionnement intuitif. La configuration et le contrôle à distance sont disponibles via Ethernet, USB, RS‑232, et contact sec avec sortie tally pour la commutation et la fonction mute d'entrée. Les ports contact sec et tally sont compatibles avec les câbles Show Me Extron et peuvent aussi être configurés pour une utilisation indépendante lorsque le scaler est connecté à un processeur de contrôle externe.

Des commandes sur le panneau avant et des menus intuitifs à l'écran fournissent un accès rapide aux paramètres du système. La gamme DTP3 IN2004 peut aussi être configurée avec le logiciel de configuration des produits PCS Extron, qui comprend une interface graphique offrant une navigation très simple. Cette application logicielle assure une rapidité de configuration, de mise en route, de fonctionnement et de supervision en temps réel, et peut configurer plusieurs produits Extron au cours de la même session. Le port de configuration USB‑C^® sur le panneau avant facilite la configuration de système sans devoir accéder au panneau arrière. Les pages Web embarquées et accessibles par un navigateur standard simplifient la supervision et le dépannage d'appareils.

Installation pratique sous une table et en surface

La gamme DTP3 IN2004 comprend un boîtier métallique compact 1U, d'un demi‑rack de largeur, qui peut être installé quasiment partout, et notamment dans des endroits discrets : sous une table de conférence, dans une baie audiovisuelle, ou dans un pupitre. Les accessoires de montage des gammes UTS et MBU 123 Extron sont disponibles séparément, afin de faciliter le montage sous table et en surface.

Caractéristiques

Intègre des sources HDMI et audio dans des systèmes de présentation

Entrées HDMI et DTP3 disponibles — Tous les modèles supportent quatre entrées HDMI. Le DTP3 IN2004 DI/DO intègre en plus un port DTP3 sélectionnable sur l'entrée quatre pour l'extension des signaux.

Sorties HDMI et DTP3 disponibles — Le DTP3 IN2004 DI/DO et le DTP3 IN2004 DO incluent deux sorties HDMI et une sortie DTP3 pour l'extension des signaux. La sortie HDMI 1B peut être sélectionnée pour dupliquer la sortie principale du scaler ou comme sortie sonde pour toute entrée.

Scaler Vector™ 4K Extron avancé — Le scaler Vector 4K Extron est spécifiquement conçu pour l'obtention d'images 4K de qualité supérieure, avec un redimensionnement exceptionnel des images (upscaling/downscaling).

Supporte des résolutions vidéo jusqu'à 4K/60 avec un échantillonnage de couleurs 4:4:4 — L'extension de signaux 4K/60 à 4:4:4 nécessite la connexion à des produits DTP3 compatibles.

Prise en charge de la spécification HDMI 2.0b, notamment des débits de données atteignant 18 Gb/s, l'HDR, le Deep Color jusqu'à 12 bits, la 3D, les formats audio HD sans perte, et le contrôle CEC

Transitions fluides sélectionnables — Effets de transition mise en pause/cut fluides, mise en pause/fondu, cut au noir, et fondu au noir disponibles au niveau des sorties vidéo scalées.

Insertion et affichage de logos — Il est possible d'insérer un logo sur la sortie vidéo en temps réel. Des logos au format BMP, GIF, JPG, PNG, ou TIFF peuvent être transférés vers l'unité. Des images plein écran d'une résolution maximale 4K peuvent également être diffusées afin d'éliminer la perte d'un signal vidéo entre chaque présentation.

Commutation automatique entre les entrées — La commutation automatique permet un fonctionnement intuitif dans des espaces de collaboration. Plusieurs modes de priorité de commutation sont disponibles, notamment la priorité à la dernière entrée connectée et la priorité sélectionnable par l'utilisateur.

Entrée avec sortie en sonde configurable — La sortie HDMI 1B peut être sélectionnée pour dupliquer la sortie principale du scaler ou comme sortie en sonde pour toute entrée.

Supporte des formats d'image ultra‑larges, notamment 21:9 — Des résolutions d'écran ultra‑larges jusqu'à 3840 pixels actifs peuvent être chargées comme résolutions de sortie personnalisées.

Contrôle intégré du mute, du ducking, des niveaux, et du mélange audio — Fournit des capacités performantes de traitement et de mélange audio afin de fournir une qualité supérieure.

Embeddage audio stéréo — Les signaux audio analogiques peuvent être embeddés sur la sortie DTP3 ou HDMI.

Désembeddage audio stéréo — Il est possible d'extraire l'audio PCM HDMI embeddé à deux canaux vers les sorties analogiques, ou de router les formats de flux de bits et multicanaux vers la sortie DTP3 ou HDMI.

Capacité CEC (Consumer Electronics Control) — Les commandes CEC standard intégrées peuvent être activées pour contrôler les écrans ou les autres équipements audiovisuels connectés aux sorties HDMI ou DTP3. Chaque sortie vidéo peut fournir séparément des commandes CEC. La capacité de contrôle de fonctions vidéo spécifiques, telles que la mise en marche et l'arrêt d'un écran, la sélection d'entrée, ou le niveau du volume, est subordonnée à une mise en œuvre effectuée par le fabricant de l'appareil.

Extension DTP3 intégrée qui supporte la transmission de signaux vidéo, audio, d'alimentation, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé

Câble paires torsadées blindées XTP DTP 22 Extron fortement recommandé pour une performance optimale

Compatible avec un câble paires torsadées blindées CAT 6A

Compatible avec des extendeurs DTP3 et DTP, ainsi que les grilles de commutation XTP CrossPoint^® — Permet une association avec divers émetteurs et récepteurs. La gamme DTP3 IN2004 peut aussi être intégrée à une grille de commutation XTP CrossPoint, afin de fournir une connectivité entre des espaces de présentation et un système général plus important.

Alimentation à distance des émetteurs et récepteurs DTP3 et DTP — La gamme DTP3 IN2004 peut alimenter certains terminaux équipés DTP3 et DTP de première génération sur la connexion paires torsadées, permettant ainsi de ne plus utiliser d'alimentation séparée pour l'unité distante.

Insertion RS‑232 depuis le port de contrôle Ethernet — Enregistre les ressources système et simplifie l'installation en permettant à un processeur de contrôle d'accéder aux appareils RS‑232 distants via l'Ethernet.

Contrôle du sélecteur série « Over TP » — Les paramètres du sélecteur peuvent être contrôlés via des commandes Simple Instruction Set (SIS™) insérées sur les connexions d'entrée ou de sortie DTP.

Insertion RS‑232 bidirectionnelle pour le contrôle d'appareils audiovisuels — Les signaux RS‑232 bidirectionnels peuvent être transmis avec le signal vidéo via la connexion DTP3, permettant de contrôler l'appareil distant sans l'ajout de câbles supplémentaires. L'extension du contrôle bidirectionnel permet de ne plus utiliser de câbles dans le système de contrôle pour contrôler les appareils distants.

La sortie DTP3 est compatible avec des appareils équipés HDBaseT™ — La sortie DTP3 peut être configurée pour envoyer des signaux vidéo et RS‑232 bidirectionnels vers un écran équipé HDBaseT™.

Voyants LED indiquant les signaux et la connexion RJ‑45 pour le port DTP3 — Ils permettent de confirmer la transmission de signaux et le fonctionnement du système afin d'identifier rapidement des problèmes de connectivité.

Mode Bypass du scaler — Permet de désactiver le scaling afin de transmettre des signaux vidéo HDR, d'écran ultra‑larges, à fréquence d'images élevée, et 3D. Les formats d'écran ultra‑larges peuvent être supportés sur la sortie 1B en mode de sortie en sonde.

Conforme HDCP 2.3 — Garantit l'affichage de contenus vidéo protégés 4K et conserve l'interopérabilité avec les versions antérieures de l'HDCP.

Autorisation HDCP sélectionnable par l'utilisateur pour les entrées DTP3 et HDMI — Permet aux entrées d'apparaître conformes ou non conformes HDCP pour la source connectée. Il s'agit d'une fonctionnalité utile si la source chiffre automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non‑conformité HDCP, le contenu protégé n'est pas envoyé.

Vérification continue de la conformité HDCP par le Key Minder^® pour assurer une commutation rapide et fiable — Le Key Minder authentifie et maintient le chiffrement HDCP en continu entre les sources et les appareils de diffusion pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers un ou plusieurs écrans.

Gestion d'EDID complète — Utilisez le logiciel PCS pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 3.0, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.

L'EDID Minder^® gère automatiquement la communication EDID entre les appareils connectés — L'EDID Minder garantit que la source s'allume correctement et transmet fidèlement le contenu vers l'écran.

Technologie SpeedSwitch^® offrant une vitesse de commutation exceptionnelle pour les contenus HDCP

Diffusion de divers types d'informations : écran de veille, notification HDCP, insertion de logos, promotion de la marque d'une entreprise — Les images personnalisées de l'utilisateur peuvent être utilisées comme écran de veille après une période pré‑définie d'inactivité au niveau de l'entrée vidéo, ou lorsque l'entrée est déconnectée entre des présentations. Ces images peuvent être diffusées à des fins de confirmation visuelle HDCP lorsque le contenu chiffré HDCP est transmis vers un écran non conforme HDCP.

Support de résolutions de sortie et d'EDID personnalisés — Des résolutions de sortie définies par l'utilisateur avec une horloge de pixels atteignant 600 MHz peuvent être supportées en chargeant des fichiers EDID personnalisés, ou en enregistrant l'EDID d'un écran ou de tout autre appareil de destination.

Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps réel du statut HDCP pour chaque entrée et chaque sortie vidéo numérique. La vérification des signaux et de l'HDCP s'effectue ainsi de manière simple, rapide, et facile via RS‑232, USB, ou Ethernet, fournissant ainsi un retour utile d'informations à un opérateur de système ou à un employé du support technique.

Confirmation visuelle HDCP : un signal vert apparaît lorsqu'un contenu chiffré est envoyé vers un écran non conforme — Lorsqu'un contenu chiffré HDCP est transmis vers un écran non conforme HDCP, un signal vert est envoyé à l'écran pour une confirmation visuelle immédiate indiquant qu'il est impossible d'afficher le contenu protégé sur cet écran.

Gestion du format d'images — Le format d'images de la sortie vidéo peut être contrôlé en sélectionnant le mode FILL pour une sortie plein écran, ou le mode FOLLOW qui préserve le format d'origine du signal d'entrée.

Désentrelacement par adaptation de mouvement pour signaux jusqu'à 1080i — Le désentrelacement avancé pour tous les signaux entrelacés jusqu'à 1080i fournit une qualité d'image optimisée.

Détection d'ajustement automatique des images 3:2 et 2:2 — Des techniques de traitement performantes du mode film aident à optimiser la qualité d'image pour des sources de contenus qui proviennent d'un film.

Contrôle du mute de sortie — Il est possible de muter séparément les sorties vidéo et audio.

Contrôle du gel de l'image — Une vidéo diffusée en direct peut être mise en pause via RS‑232, USB, ou Ethernet.

Menus à l'écran — Des menus à l'écran intuitifs assurent une configuration simple du système à partir des commandes du panneau avant. Les principaux paramètres, tels que les formats vidéo d'entrée et de sortie, sont regroupés de manière pratique sur l'écran initial de démarrage rapide, tandis que des écrans supplémentaires permettent de contrôler intégralement les autres fonctions et paramètres de l'unité.

Mires de test vidéo internes et générateur de bruit rose pour l'étalonnage et la configuration — Dispose de plusieurs mires de test vidéo et de bruit rose audio, pour faciliter la configuration du système et l'étalonnage des écrans.

Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les InfoFrames, et sélectionne l'espace colorimétrique approprié pour une connexion optimale à des écrans HDMI et DVI.

Lecture de fichiers audio — Jusqu'à 16 messages pré‑enregistrés peuvent être stockés et lus sur la sortie de programme audio.

Support de plusieurs formats audio embeddés — Compatible avec de nombreux signaux audio multicanaux afin d'assurer un fonctionnement optimal avec des sources HDMI.

Mode veille en sortie — Peut désactiver automatiquement le signal vidéo et la sortie synchronisée vers l'écran lorsque aucun signal d'entrée actif n'est détecté. Cette fonction permet la mise en veille automatique du projecteur ou de l'écran pour économiser de l'énergie et amplifier la durée de vie des lampes ou de l'écran.

Mode d'économie d'énergie — Le scaler peut être placé en mode veille basse consommation pour économiser de l'énergie lorsque l'appareil n'est pas utilisé.

Respecte les critères d'Ecofficient niveau 1 — Inclut un mode veille à économie d'énergie et contrôlable de manière externe, qui place l'appareil en mode basse consommation lorsqu'il n'est pas utilisé.

Verrouillage du panneau avant — Cette fonction permet de verrouiller toutes les fonctions du panneau avant, qui restent toutefois disponibles via le contrôle Ethernet, USB, ou RS‑232.

Contrôle et supervision via Ethernet — Permet le contrôle et la supervision proactive via un réseau local ou étendu.

Pages Web embarquées — Permettent d'utiliser un navigateur standard pour la supervision et le dépannage d'appareils sur une interface Web intuitive.

Port de contrôle RS‑232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™ (Simple Instruction Set), un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.

Contrôle à distance par contact sec avec sortie tally — Les ports contact sec assurent le contrôle de la sélection d'entrée vidéo à distance, tandis que les sorties tally fournissent +5 V DC pour allumer les voyants LED utilisés pour l'identification d'entrée vidéo. Il est possible de configurer les ports contact sec et tally pour une utilisation indépendante lorsque le scaler est connecté à un processeur de contrôle externe.

Compatible avec les câbles Show Me^® — Les câbles Show Me fournissent une connectivité pratique ainsi que des capacités de sélection d'entrée par l'utilisateur et de contrôle.

Port de configuration USB‑C^® sur panneau avant — Facilite la configuration de système sans devoir accéder au panneau arrière.

Voyants LED sur panneau avant indiquant la présence du signal, l'HDCP, et l'alimentation — Indication visuelle de l'état du système pour le retour et le contrôle en temps réel des paramètres essentiels de performance.

Facilité de configuration et de mise en route avec le logiciel de configuration des produits (PCS) Extron — Configure facilement plusieurs produits avec une seule application logicielle.

Boîtier métallique compact 1U, un demi‑rack de largeur — Le boîtier d'un demi‑rack de largeur est conçu pour une installation discrète, avec le système de plateau sous table de la gamme UTS ou le kit de montage compact MBU 123, disponible séparément.

Attaches LockIt^® Plus pour câble fournies — Fixent solidement les câbles HDMI ou USB‑C^® à un appareil, évitant le risque de déconnexion.

Alimentation interne Everlast^® Extron — Offre une compatibilité universelle, avec une grande fiabilité éprouvée et une faible consommation d'énergie pour des coûts de fonctionnement réduits.

Alimentation Everlast Extron couverte par une garantie de sept ans pièces et main‑d'œuvre

ÉMETTEURS COMPATIBLES
	DTP3 T 321	Émetteur DTP3 USB‑C 4K/60 avec données et alimentation distribuée
	DTP3 T 322 D	Émetteur DTP3 4K/60 à deux entrées pour HDMI et USB‑C avec données - Plaque murale au format Decorator
	DTP3 T 211	Émetteur DTP3 USB‑C 4K/60
	DTP3 T 202	Émetteur DTP3 HDMI 4K/60 avec entrée avec sortie en sonde
	DTP3 T 203	Sélecteur 4K/60 à trois entrées avec émetteur DTP3 intégré
	DTP3 T 101 D	Émetteur DTP3 4K/60 pour HDMI – Plaque murale au format Decorator
	DTP3 T 212 D	Émetteur DTP3 4K/60 à deux entrées pour USB‑C et HDMI – Plaque murale au format Decorator
	DTP3 T 202 EU/MK	Émetteur DTP3 4K/60 à deux entrées pour USB‑C et HDMI - Pour boîtes de dérivation Flex55 et EU/MK
	DTP T DP 4K 230	Émetteur DTP DisplayPort
	DTP T DP 4K 330	Émetteur DTP DisplayPort pour longues distances
	DTP HDMI 4K 230 Tx	Émetteur DTP HDMI
	DTP DVI 4K 230 Tx	Émetteur DTP DVI
	DTP HDMI 4K 330 Tx	Émetteur DTP HDMI pour longues distances
	DTP DVI 4K 330 Tx	Émetteur DTP DVI pour longues distances
	DTP T HWP 232 D	Émetteur DTP à deux entrées pour HDMI avec embeddage audio - Plaque murale au format Decorator
	DTP T HWP 4K 231 D	Émetteur DTP HDMI - Plaque murale au format Decorator
	DTP T HWP 4K 331 D	Émetteur DTP longue distance pour HDMI - Plaque murale au format Decorator
	DTP HD DA 4K 230	Distributeurs amplificateurs DTP à quatre ou huit sorties
	DTP HD DA 4K 330	Distributeurs amplificateurs DTP longues distances à quatre ou huit sorties
	DTP T DSW 4K 233	Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio
	DTP T DSW 4K 333	Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio pour longues distances
	DTP T HD2 4K 230	Émetteur DTP pour HDMI avec entrée avec sortie en sonde
	DTP T HD2 4K 330	Émetteur DTP longue distance pour HDMI avec entrée avec sortie en sonde
	DTP T EU 4K 231	Émetteur DTP pour boîtiers de dérivation Flex55 et EU
	DTP T EU 4K 331	Émetteur DTP pour boîtiers de dérivation Flex55 et EU pour longues distances
	DTP T MK 4K 231	Émetteur DTP pour boîtes de dérivation Flex55 et britanniques
	DTP T USW 233	Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio
	DTP T USW 333	Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio pour longues distances
	DTP T EU 232	Émetteur DTP à deux entrées avec embeddage audio pour boîtiers de dérivation européens
	DTP T SW4 HD 4K	Sélecteur HDMI à quatre entrées avec émetteur DTP intégré
	DTP T UWP 4K 232 D	Émetteur DTP à deux entrées pour HDMI et VGA avec embeddage audio - Plaque murale au format Decorator
	DTP T UWP 4K 332 D	Émetteur DTP longue distance à deux entrées pour HDMI et VGA avec embeddage audio - Plaque murale au format Decorator

ÉMETTEURS COMPATIBLES

DTP3 T 321

Émetteur DTP3 USB‑C 4K/60 avec données et alimentation distribuée

DTP3 T 322 D

Émetteur DTP3 4K/60 à deux entrées pour HDMI et USB‑C avec données - Plaque murale au format Decorator

DTP3 T 211

Émetteur DTP3 USB‑C 4K/60

DTP3 T 202

Émetteur DTP3 HDMI 4K/60 avec entrée avec sortie en sonde

DTP3 T 203

Sélecteur 4K/60 à trois entrées avec émetteur DTP3 intégré

DTP3 T 101 D

Émetteur DTP3 4K/60 pour HDMI – Plaque murale au format Decorator

DTP3 T 212 D

Émetteur DTP3 4K/60 à deux entrées pour USB‑C et HDMI – Plaque murale au format Decorator

DTP3 T 202 EU/MK

Émetteur DTP3 4K/60 à deux entrées pour USB‑C et HDMI - Pour boîtes de dérivation Flex55 et EU/MK

DTP T DP 4K 230

Émetteur DTP DisplayPort

DTP T DP 4K 330

Émetteur DTP DisplayPort pour longues distances

DTP HDMI 4K 230 Tx

Émetteur DTP HDMI

DTP DVI 4K 230 Tx

Émetteur DTP DVI

DTP HDMI 4K 330 Tx

Émetteur DTP HDMI pour longues distances

DTP DVI 4K 330 Tx

Émetteur DTP DVI pour longues distances

DTP T HWP 232 D

Émetteur DTP à deux entrées pour HDMI avec embeddage audio - Plaque murale au format Decorator

DTP T HWP 4K 231 D

Émetteur DTP HDMI - Plaque murale au format Decorator

DTP T HWP 4K 331 D

Émetteur DTP longue distance pour HDMI - Plaque murale au format Decorator

DTP HD DA 4K 230

Distributeurs amplificateurs DTP à quatre ou huit sorties

DTP HD DA 4K 330

Distributeurs amplificateurs DTP longues distances à quatre ou huit sorties

DTP T DSW 4K 233

Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio

DTP T DSW 4K 333

Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio pour longues distances

DTP T HD2 4K 230

Émetteur DTP pour HDMI avec entrée avec sortie en sonde

DTP T HD2 4K 330

Émetteur DTP longue distance pour HDMI avec entrée avec sortie en sonde

DTP T EU 4K 231

Émetteur DTP pour boîtiers de dérivation Flex55 et EU

DTP T EU 4K 331

Émetteur DTP pour boîtiers de dérivation Flex55 et EU pour longues distances

DTP T MK 4K 231

Émetteur DTP pour boîtes de dérivation Flex55 et britanniques

DTP T USW 233

Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio

DTP T USW 333

Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio pour longues distances

DTP T EU 232

Émetteur DTP à deux entrées avec embeddage audio pour boîtiers de dérivation européens

DTP T SW4 HD 4K

Sélecteur HDMI à quatre entrées avec émetteur DTP intégré

DTP T UWP 4K 232 D

Émetteur DTP à deux entrées pour HDMI et VGA avec embeddage audio - Plaque murale au format Decorator

DTP T UWP 4K 332 D

Émetteur DTP longue distance à deux entrées pour HDMI et VGA avec embeddage audio - Plaque murale au format Decorator

RÉCEPTEURS COMPATIBLES
	DTP3 R 201 D	Récepteur DTP3 HDMI 4K/60 - Plaque murale au format Decorator
	DTP3 R 201	Récepteur DTP3 HDMI 4K/60 avec désembeddage audio
	DTP R DP 4K 230	Récepteur DTP DisplayPort
	DTP R DP 4K 330	Récepteur DTP DisplayPort pour longues distances
	DTP HDMI 4K 230 Rx	Récepteur DTP HDMI
	DTP HDMI 4K 330 Rx	Récepteur DTP HDMI pour longue distance
	DTP DVI 4K 330 Rx	Récepteur DTP DVI pour longues distances
	DTP R HWP 4K 231 D	Récepteur DTP HDMI - Plaque murale au format Decorator
	DTP R HWP 4K 331 D	Récepteur DTP HDMI pour longues distances - Plaque murale au format Decorator
	NAV E 111 DTP3	Encodeur AV Pro sur IP 1G avec entrée DTP3

RÉCEPTEURS COMPATIBLES

DTP3 R 201 D

Récepteur DTP3 HDMI 4K/60 - Plaque murale au format Decorator

DTP3 R 201

Récepteur DTP3 HDMI 4K/60 avec désembeddage audio

DTP R DP 4K 230

Récepteur DTP DisplayPort

DTP R DP 4K 330

Récepteur DTP DisplayPort pour longues distances

DTP HDMI 4K 230 Rx

Récepteur DTP HDMI

DTP HDMI 4K 330 Rx

Récepteur DTP HDMI pour longue distance

DTP DVI 4K 330 Rx

Récepteur DTP DVI pour longues distances

DTP R HWP 4K 231 D

Récepteur DTP HDMI - Plaque murale au format Decorator

DTP R HWP 4K 331 D

Récepteur DTP HDMI pour longues distances - Plaque murale au format Decorator

NAV E 111 DTP3

Encodeur AV Pro sur IP 1G avec entrée DTP3

ACCESSOIRES EN OPTION
	Fiche XTP DTP 22 RJ‑45	Ensemble de fiches RJ-45 blindées pour câble paires torsadées blindées plenum et non plenum XTP DTP 22 Extron
	Jack à sertir XTP DTP	Kit de jacks à sertir RJ-45 blindés pour câbles paires torsadées blindées XTP DTP Extron
	XTP DTP 22	Câble paires torsadées blindées pour XTP Systems et DTP Systems
	Gamme XTP DTP 22	Câbles paires torsadées blindées avec une finition de précision pour XTP Systems et DTP Systems
	Gamme XTP DTP 22P	Câbles paires torsadées blindées avec une finition de précision pour XTP Systems et DTP Systems - Plenum
	Coupleur XTP DTP 24	Coupleur RJ‑45 blindé pour câbles paires torsadées blindées XTP DTP Extron
	CTU 45	Outil de raccordement RJ‑45 universel avec matrice
	Gamme HDMI Ultra	Câbles HDMI Premium High Speed ultra-souples
	USB-C HD 101	Interface USB-C vers HDMI
	MBU 123	Kit de montage discret pour des produits de 1/8, 1/4 et 1/2 rack de largeur
	RSU 129	Plateau rackable universel, profondeur 24 cm
	RSB 129	Plateau rackable simple, profondeur 24 cm
	Gamme UTS 100	Système de plateau sous table

ACCESSOIRES EN OPTION

Fiche XTP DTP 22 RJ‑45

Ensemble de fiches RJ-45 blindées pour câble paires torsadées blindées plenum et non plenum XTP DTP 22 Extron

Jack à sertir XTP DTP

Kit de jacks à sertir RJ-45 blindés pour câbles paires torsadées blindées XTP DTP Extron

XTP DTP 22

Câble paires torsadées blindées pour XTP Systems et DTP Systems

Gamme XTP DTP 22

Câbles paires torsadées blindées avec une finition de précision pour XTP Systems et DTP Systems

Gamme XTP DTP 22P

Câbles paires torsadées blindées avec une finition de précision pour XTP Systems et DTP Systems - Plenum

Coupleur XTP DTP 24

Coupleur RJ‑45 blindé pour câbles paires torsadées blindées XTP DTP Extron

CTU 45

Outil de raccordement RJ‑45 universel avec matrice

Gamme HDMI Ultra

Câbles HDMI Premium High Speed ultra-souples

USB-C HD 101

Interface USB-C vers HDMI

MBU 123

Kit de montage discret pour des produits de 1/8, 1/4 et 1/2 rack de largeur

RSU 129

Plateau rackable universel, profondeur 24 cm

RSB 129

Plateau rackable simple, profondeur 24 cm

Gamme UTS 100

Système de plateau sous table

PRODUITS SIMILAIRES
	IN2004	Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées

PRODUITS SIMILAIRES

IN2004

Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées

Caractéristiques techniques

IN2004 Series

specification

Max. 4K Capabilities
Resolution and Refresh Rate	Chroma Sampling	Max. Bit Depth per Color
4096x2160 at 60 Hz	4:4:4	8 bit
3840x2160 at 60 Hz		8 bit
4096x2160 at 30 Hz		10 bit
3840x2160 at 30 Hz
4096x2160 at 60 Hz	4:2:0²
3840x2160 at 60 Hz	4:2:0²

Frame rate¹

24, 25, 30, 50, 60, 120, 144, or 250 fps

Chroma sampling¹

4:4:4, 4:2:2, and 4:2:0²

Color bit depth¹

8 or 10 bits per color

Signal Type

DVI 1.0, HDMI 1.4 and 2.0, HDCP 1.4 and 2.3

Max. video data rate¹

18 Gbps (6 Gbps per color)

NOTE	•¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate. • ²3840 x 2160 and 4096 x 2160 @ 50-60 Hz at 4:2:0 are supported at input only.

NOTE	DTP3 ports are backwards-compatible with DTP endpoints for resolutions up to 4K @ 30 Hz, 4:4:4 (input or output), or 4K @ 60 Hz, 4:2:0 (input only).

Video input

Number/signal type

IN2004 and DTP3 IN2004 DO

4 HDMI

DTP3 IN2004 DI/DO

3 HDMI
1 HDMI or DTP3/XPT (selectable)

Connectors

IN2004 and DTP3 IN2004 DO

4 female HDMI type A

DTP3 IN2004 DI/DO

3 female HDMI type A
1 female HDMI type A or 1 female RJ-45

Horizontal frequency

15 kHz to 270 kHz

Vertical frequency

24 Hz to 240 Hz

Resolution range

640x480 to 4096x2160, 480i, 480p, 576i, 576p, 720p, 1080i, 1080p (up to 240 Hz), and 2K (up to 240 Hz), 3840x2160 (up to 60 Hz) to 4096x2160 (up to 60 Hz)

Input cable equalization

Automatic

Input cable length

At 4096x2160@ 60 Hz, 4:4:4, 8 bit color:
HDMI Ultra — Up to 12 feet (3.6 meters)
HDMI Pro — Up to 25 feet (7.6 meters)

NOTE	Lower resolutions may support longer transmission distances. Transmission distance varies depending on signal resolution, type of cable, and source device used in system.

Standards

DVI 1.0, HDMI 1.4 and 2.0, HDCP 1.4 and 2.3

Video processing

Digital sampling

8 or 10 bits per color; 600 MHz pixel clock maximum

Colors

1.07 billion (10 bit 4:4:4 processing)

Video output

Number/signal type

All models

2 HDMI

NOTE	HDMI Output 1B can mirror the scaler output (default), or it can be configured as a non-scaled loop output of any video input.

DTP3 models

1 DTP3/XTP/HDBT (configurable)

Connectors

All models

2 female HDMI type A

DTP3 models

1 female RJ-45

Peripheral device power

250 mA per output (HDMI outputs only)

Scaled resolution

640x480⁸, 800x600⁸, 1024x768⁸, 1280x768⁸, 1280x800⁸, 1280x1024⁸, 1360x768⁸, 1366x768⁸, 1440x900⁸, 1400x1050⁸, 1600x900⁸, 1680x1050⁸, 1600x1200⁸, 11920x1200⁸, 2048x1200⁸, 2048x1536⁸, 2560x1080⁸, 2560x1440⁸, 2560x1600⁸, 3840x2160^{1,2,3,4,5,6,7,8}, 4096x2160^{1,2,3,4,5,6,7,8}
480p^7,8, 576p⁶, 720p^3,4,5,6,7,8, 1080p^{1,2,3,4,5,6,7,8}, 2K^{1,2,3,4,5,6,7,8}

¹23.98 Hz, ²24 Hz, ³25 Hz, ⁴29.97 Hz, ⁵30 Hz, ⁶50 Hz, ⁷59.94 Hz, ⁸60 Hz

Output cable length

At 4096x2160 @ 60 Hz, 4:4:4, 8 bit color:
HDMI Ultra — Up to 12 feet (3.6 meters)
HDMI Pro — Up to 25 feet (7.6 meters)

NOTE	Lower resolutions may support longer transmission distances. Transmission distance varies depending on the signal resolution, type of cable, and equalization capabilities of the display in the system.

Standards

DVI 1.0, HDMI 1.4 and v2.0, HDCP 1.4 and 2.3

Interconnection between transmitting and receiving devices (DTP3 models only)

Termination standard

TIA/EIA T568B

Signal transmission distance (using XTP DTP 24 cable)

1080p @ 60 Hz

Up to 330' (100 m) using shielded twisted pair (STP) cable or XTP DTP 24 cable

4K/UHD @ 30 Hz

Up to 330' (100 m) using shielded twisted pair (STP) cable or XTP DTP 24 cable

4K/UHD @ 60 Hz

Up to 150' (45 m) using shielded twisted pair (STP) cable or XTP DTP 24 cable
Using 1 coupler with 3' (0.9 m) to 9' (2.7 m) patch cable
Using 2 couplers with two 3' (0.9 m) (max) patch cables (each patch cable cannot exceed 3' [0.9 m])
Using two punch downs with two 3' (0.9 m) to 9' (2.7 m) patch cables

4K/UHD @ 60 Hz

Up to 175' (45 m) using shielded twisted pair (STP) cable or XTP DTP 24 cable with no couplers

Cable requirements

Solid conductor, 24 AWG or better

Cable recommendations

400 MHz bandwidth, STP cable

Signal transmission distance (using XTP DTP 22 cable)

1080p @ 60 Hz

Up to 330' (100 m) using XTP DTP 22 cable

4K/UHD @ 30 Hz

Up to 330' (100 m) using XTP DTP 22 cable

4K/UHD @ 60 Hz

Up to 330' (100 m) using XTP DTP 22 cable
Using 1 coupler with 3' (0.9 m) to 16' (4.9 m) patch cable
Using 2 coupler with two 4' (1.2 m) (max) patch cables (each patch cable cannot exceed 4' [1.2 m])
Using two punch downs with 3' (0.9 m) to 8' (2.4 m) patch cables

Cable requirements

Solid conductor, 22 AWG or better

Cable recommendations

500 MHz bandwidth, S/FTP cable

NOTE	Extron XTP DTP 22 shielded twisted pair cable is strongly recommended for optimal performance (1) with couplers, (2) no couplers.

Audio

Gain

Unbalanced output: -6 dB; balanced output: 0 dB

Frequency response

20 Hz to 20 kHz, ±0.5 dB

THD + Noise

<0.1%, 20 Hz to 20 kHz at nominal level

S/N

>90 dB at maximum balanced output (unweighted)

Crosstalk

≤-80 dB @ 1 kHz, fully loaded

Stereo channel separation

>80 dB @ 1 kHz

Supported formats

Analog de-embedding

LPCM up to 2.0/24-bit/96 kHz

HDMI pass-through

LPCM up to 7.1/24-bit/192 kHz, Dolby Atmos, Dolby TrueHD, and Dolby legacy formats; DTS:X, DTS-HD Master Audio, DTS 96/24, and DTS legacy formats

Audio input

Number/signal type

All models

1 stereo or 2 independent mono, line level, balanced or unbalanced (5 pole captive screw)
4 stereo, de-embedded HDMI/DTP/XTP (LPCM-2Ch only)

DTP3 IN2004 DI/DO

1 stereo DTP remote unbalanced analog*
*Available from select DTP3 transmitters only

Connectors

All models

(1) 3.5 mm, 5 pole captive screw
4 female HDMI type A

DTP3 IN2004 DI/DO

1 female RJ-45

Impedance

>10k ohms unbalanced, >20k ohms balanced

Nominal level

Line input: +4 dBu (1.23 Vrms), -10 dBV (316 mVrms), adjustable

Maximum level

+21 dBu balanced, +15 dBu unbalanced

CMRR

>65 dB @ 1 kHz

NOTE	Unbalanced analog audio inputs applied at a DTP3 transmitter input have +12 dB of gain applied to bring the signal to a nominal level (DTP3 IN2004 DI/DO only). Analog audio is not supported from DTP T 2xx/3xx endpoints.

Input gain adjustment

-18 dB to +24 dB (analog input only)

Audio output

Number/signal type

All models

1 stereo or 2 independent mono, line level, balanced or unbalanced
2 HDMI, embedded

DTP3 models

1 DTP/XTP/HDBT (embedded digital and remote balanced/unbalanced analog*)
*Available to select DTP3 receivers only

Connectors

All models

(1) 3.5 mm, 5 pole captive screw
2 female HDMI type A

DTP3 models

1 female RJ-45

Impedance

50 ohms unbalanced, 100 ohms balanced

Gain error

±0.5 dB channel to channel

Maximum level (Hi-Z)

>+21 dBu, balanced; >+15 dBu, unbalanced

Output volume range

0 to -100 dB in 1 dB steps

NOTE	System gain for the analog DTP3 receiver output is rated at -12 dB (unbalanced) and -6 dB (balanced) (DTP3 IN2004 DO and DTP3 IN2004 DI/DO only). Analog audio is not supported to DTP R 2xx/3xx endpoints.

Communications — scaling presentation switcher

Serial control port

1 bidirectional RS-232, 3.5 mm, 3 pole captive screw connector (rear panel)

Baud rate and protocol

9600, 8 data bits, 1 stop bit, no parity (default)

Serial control pin configuration

1 = Tx, 2 = Rx, 3 = Gnd

USB control port

1 female mini USB B (front panel )

USB standards

USB 2.0, high speed

Ethernet

Connector

1 female RJ-45

Ethernet data rate

10/100/1000Base-T, half/full duplex with autodetect

Ethernet protocol

ARP, DHCP, DNS, HTTP (redirect), HTTPS, IEEE 802.1X, ICMP (ping), IP, NTP, SFTP,
SMTP, SNMP, SSH, TCP/IP, Telnet, UDP/IP

Ethernet default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.254
Subnet mask = 255.255.0.0
Gateway = 0.0.0.0
DHCP = off

Storage

At least 2 GB of user memory

Contact/tally ports

7 sets (2 pins each) of contact and tally ports
1 set (1 pin each) of +V and G
Tally output power +5 VDC, 0.2 A

Program control

Extron control/configuration program for Windows^®
Extron Simple Instruction Set (SIS^™)
Microsoft^® Internet Explorer^®

Communications — external device (RS-232/IR over DTP3/XTP/HDBaseT) — DTP3 models only

Serial control pass-through port

RS-232 can be transmitted to and from twisted pair endpoints via Ethernet insertion (DTP3 models only).

Baud rates

Up to 115200 baud

Protocol

7 or 8 data bits
1 or 2 stop bits
Even, odd, mark, or space parity, no parity (default)
Flow control = XON, XOFF, none

General

Power supply

Internal
Input: 100-240 VAC, 50-60 Hz

DTP/DTP3 remote power budget

DTP3 IN2004 DO

8 watts

DTP3 IN2004 DI/DO

16 watts

Power consumption

Full power

IN2004

33.5 watts

DTP3 IN2004 DO

48.5 watts

DTP3 IN2004 DI/DO

65.1 watts

Power save mode

IN2004

24 watts

DTP3 IN2004 DO

25.4 watts (38.5 watts for Psav2)

DTP3 IN2004 DI/DO

26.9 watts (54.8 watts for Psav2)

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +113 °F (0 to +45 °C) / 10% to 90%, noncondensing

Cooling

2 fans, air flows front to rear

Thermal dissipation

Full power

IN2004

102.5 BTU/hr

DTP3 IN2004 DO

126.3 BTU/hr

DTP3 IN2004 DI/DO

155.6 BTU/hr

Power save mode

IN2004

70.2 BTU/hr

DTP3 IN2004 DO

83.7 BTU/hr (100.7 BTU/hr for Psav2)

DTP3 IN2004 DI/DO

88.6 BTU/hr (129.2 BTU/hr for Psav2)

Mounting

Rack mount

Yes, with optional rack shelf

Furniture mount

Yes, with optional under-desk or through-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.66" H x 8.68" W x 11.5" D (1U high, half rack wide)
(42 mm H x 220 mm W x 292 mm D)
(Depth excludes connectors and buttons.)

Product weight

IN2004

2.6 lbs (1.2 kg)

DTP3 IN2004 DO

2.6 lbs (1.2 kg)

DTP3 IN2004 DI/DO

2.6 lbs (1.2 kg)

Regulatory compliance

CE, c-UL, UL, AS/NZS, ICES, PSE, VCCI, RoHs, and WEEE

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6625-D6)

Dimensions et poids au transport
Référence	Hauteur	Largeur	Profondeur	Poids
60-1962-03	11,5 cm	33,5 cm	37,0 cm	2,04 kg
60-1962-02	11,5 cm	33,5 cm	36,5 cm	1,92 kg

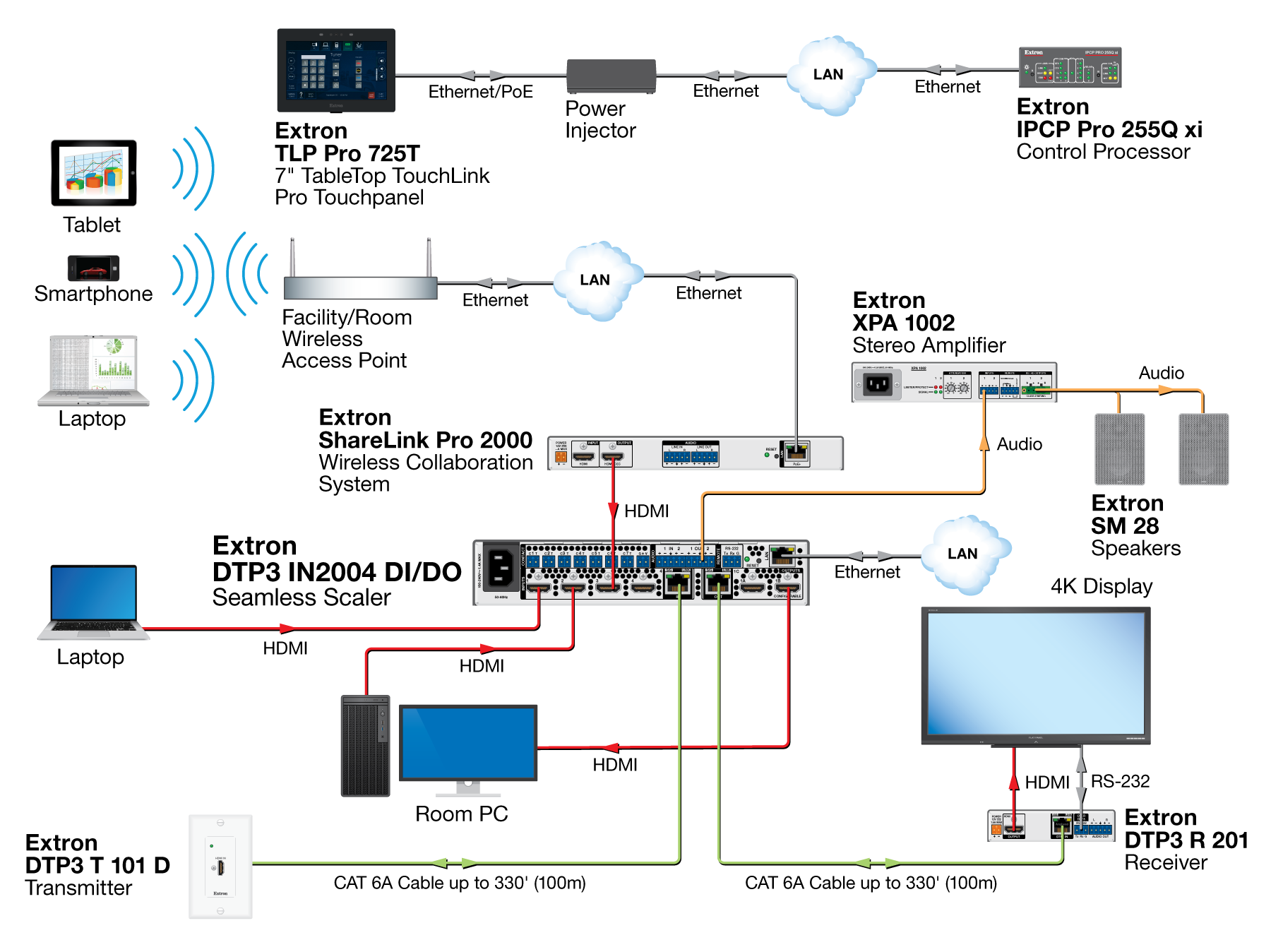

Schéma
