DTP3 R 331 Nouveau

Récepteur DTP3 pour HDMI 4K/60 et données USB
Caractéristiques principales
  • Reçoit des signaux HDMI, audio, de données USB, d'alimentation, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé
  • Supporte des résolutions vidéo jusqu'à 4K/60 à 4:4:4, notamment 5K
  • Extension USB 2
  • Hub USB à quatre ports intégré
  • Supporte des formats d'image ultra‑larges, notamment 21:9 et 5K
  • Désembeddage audio stéréo
The Extron DTP3 R 331
Modèle Description de la version Référence
 DTP3 R 331 Récepteur HDMI 4K/60 et données USB - 100 m (330') 60-2092-53

Le DTP3 R 331 est un récepteur paires torsadées numériques longue distance qui étend des signaux HDMI, audio, de données USB 2, d'alimentation, et RS‑232 bidirectionnels jusqu'à 100 m (330') sur un câble CAT 6A blindé. Il supporte des résolutions jusqu'à 4K/60, avec un échantillonnage de couleurs 4:4:4, et est conforme HDCP 2.3. Pour maximiser la qualité d'image et réduire la latence, toutes les résolutions vidéo supportées sont transportées sans compression. Le DTP3 R 331 inclut un hub USB à quatre ports ainsi que des capacités de désembeddage audio stéréo pour faciliter une installation dans des environnements professionnels. Grâce à la dimension compacte du boîtier, le DTP3 R 331 peut être facilement placé derrière des écrans, dans des baies audiovisuelles, ou dans les emplacements où il répond aux besoins d'une application.

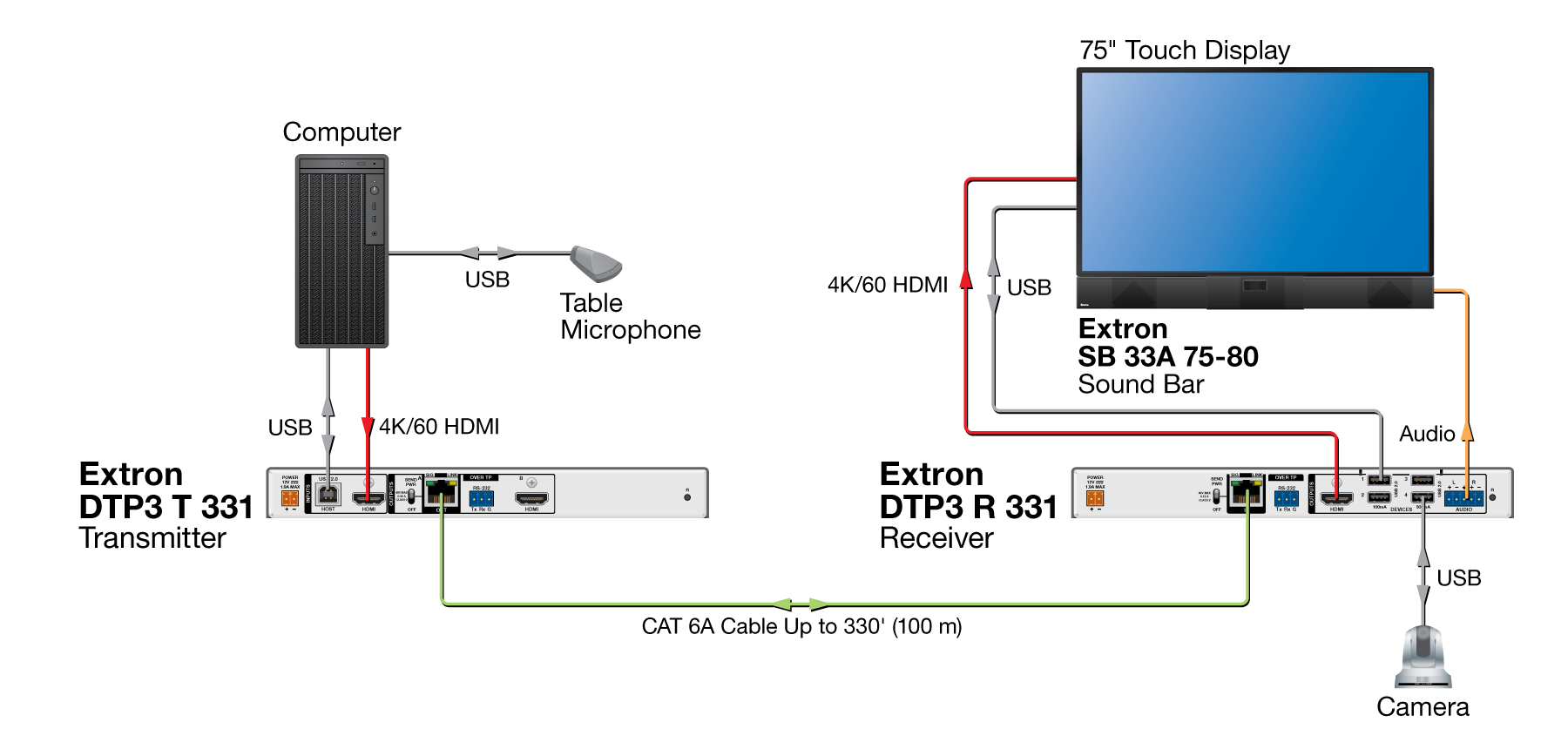

Le récepteur DTP3 R 331 facilite la transmission fidèle des signaux HDMI 2.0b sur de longues distances à des débits de données atteignant 18 Gbps, et supporte l'HDR, le Deep Color jusqu'à 12 bits, la 3D, et les formats audio HD embeddés sans perte. La communication DDC (Display Data Channel) de l'EDID et de l'HDCP est maintenue en continu entre la source et l'écran pour garantir la transmission optimale des signaux entre les appareils. Le récepteur DTP3 R 331 peut être utilisé avec un émetteur DTP3 T 331 dans des extensions USB point à point et est compatible avec d'autres produits équipés DTP3.

Extension de signaux USB

Le DTP3 R 331 supporte des débits de données USB 2 High-Speed. Il est compatible avec des appareils USB 3 pouvant fonctionner à des débits de données USB 2. L'extension intégrée de signaux USB permet de connecter des périphériques sur le même câble paires torsadées que les signaux HDMI. Le hub USB à quatre ports permet la connexion de plusieurs périphériques USB comme des tableaux blancs interactifs, des claviers, des souris, des appareils de stockage de masse, et des webcams sur un port hôte.

Caractéristiques simplifiant l'intégration

Pour simplifier l'intégration avec des écrans et des sources numériques, le DTP3 R 331 inclut de nombreuses caractéristiques simples à intégrer. Lorsqu'un contenu chiffré HDCP est transmis à un écran non conforme HDCP, un signal vert s'affiche sur l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur l'écran.

Les voyants LED sur le panneau avant permettent de confirmer immédiatement la présence d'un signal pour la sortie HDMI, chaque connecteur USB, ainsi que le statut HDCP et l'alimentation. Outre un indicateur pour l'hôte USB, le récepteur DTP3 R 331 comprend deux voyants LED verts superposés indiquant l'activité des périphériques USB, un pour chaque port. Le panneau arrière dispose d'un bouton de réinitialisation encastré qui permet à l'unité de revenir à ses paramètres d'usine.

Fonctions pratiques de contrôle et d'alimentation

Le DTP3 R 331 dispose de nombreuses autres caractéristiques simples à intégrer qui simplifient l'installation. Le récepteur supporte la transmission des signaux RS-232 bidirectionnels provenant d'un système de contrôle pour le contrôle des appareils audiovisuels. Les signaux de contrôle peuvent être transmis avec le signal audiovisuel, facilitant le fonctionnement à distance des appareils audiovisuels sans nécessité de câblage supplémentaire. Pour faciliter le fonctionnement du système, un port de configuration USB‑C® sur le panneau avant offre un accès rapide aux données et simplifie la mise à jour des firmwares. La configuration du DTP3 R 331 est simple avec le logiciel de configuration des produits (PCS) Extron. Son interface graphique offre une navigation facile. Cette application logicielle assure une rapidité de configuration, de mise en route, de fonctionnement, et de supervision en temps réel.

Le récepteur peut être alimenté à distance par l'émetteur DTP3 T 331 ou un autre appareil équipé DTP3 sur le câble paires torsadées blindées. Par ailleurs, il peut être configuré pour alimenter un émetteur connecté ; les deux appareils partageant ainsi la même alimentation. Avec un boîtier métallique d'un demi-rack de 2,5 cm (1") de hauteur, le design compact permet de l'installer facilement dans les espaces exigus.

Pour assurer des performances optimales, Extron recommande les câbles et accessoires XTP DTP 22. Les câbles paires torsadées blindées 22 AWG, les fiches, les jacks, et les coupleurs RJ‑45 blindés ont été conçus afin de fournir des performances optimales pour les produits DTP3 fonctionnant à 18 Gbps. Le câble XTP DTP 22 Extron est certifié pour une bande passante de 500 MHz et possède un design S/FTP avec quatre conducteurs paires torsadées 22 AWG blindées au cœur d'un blindage en tresse pour de meilleures performances et une immunité au bruit accrue.

Le DTP3 R 331 est idéal pour de nombreux environnements nécessitant l'extension de signaux HDMI, audio, de données USB High‑Speed, et de contrôle tels que les salles d'audience, les salles de conférence, les espaces de réunion, les salles de classe, les amphithéâtres, et les lieux de culte.
