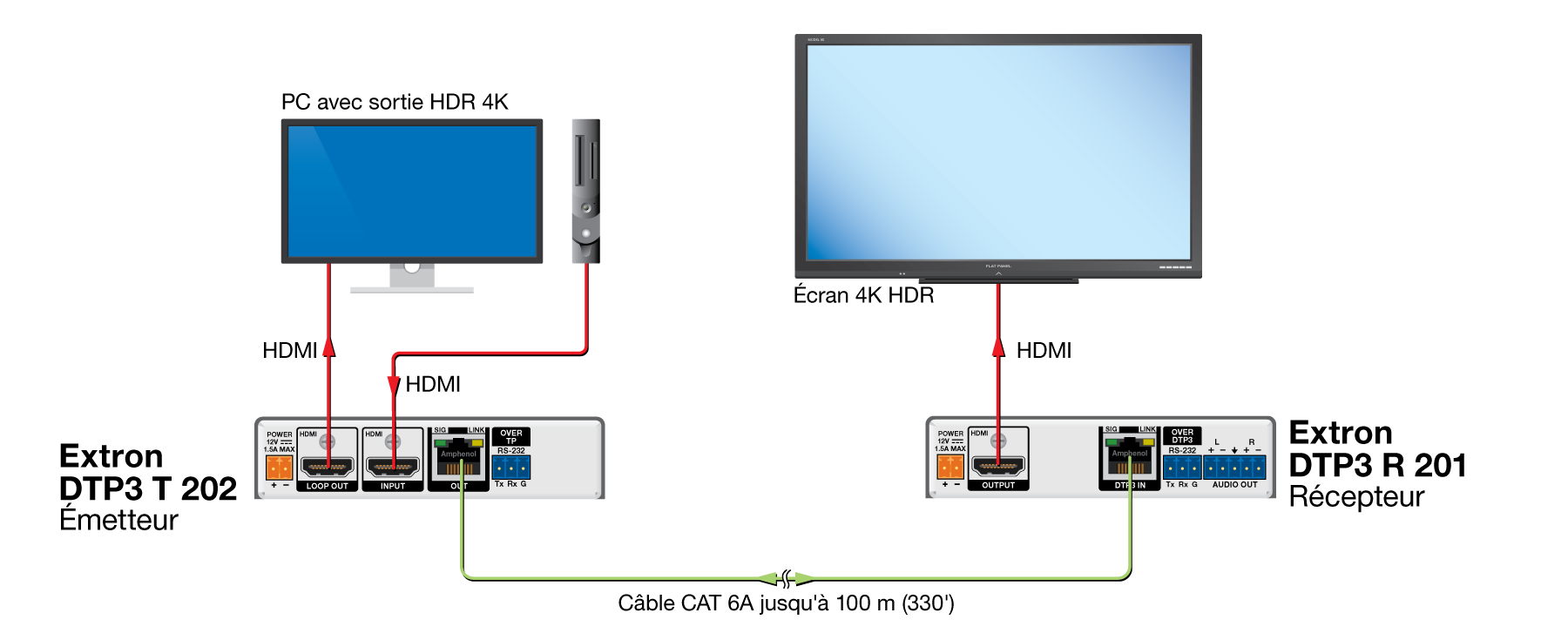

Le DTP3 T 202 Extron est un émetteur paires torsadées numérique longue distance, qui transmet des signaux HDMI avec audio embeddé, d'alimentation, et RS‑232 bidirectionnels jusqu'à 100 m (330') sur un câble CAT6A blindé à des produits équipés DTP3 Extron. Il dispose d'une entrée HDMI avec sortie en sonde pour la supervision locale. L'émetteur supporte des résolutions vidéo jusqu'à 4K/60, avec un échantillonnage de couleurs 4:4:4. Il est par ailleurs conforme HDCP 2.3 et intègre l'EDID Minder^®. Pour maximiser la qualité d'image et réduire la latence, toutes les résolutions vidéo supportées sont transportées sans compression. Grâce à la dimension compacte du boîtier et la capacité d'alimentation à distance depuis l'émetteur ou le récepteur, le DTP3 T 202 peut être facilement placé dans des pupitres, sous des tables, ou dans les emplacements où il répond aux besoins d'une application.

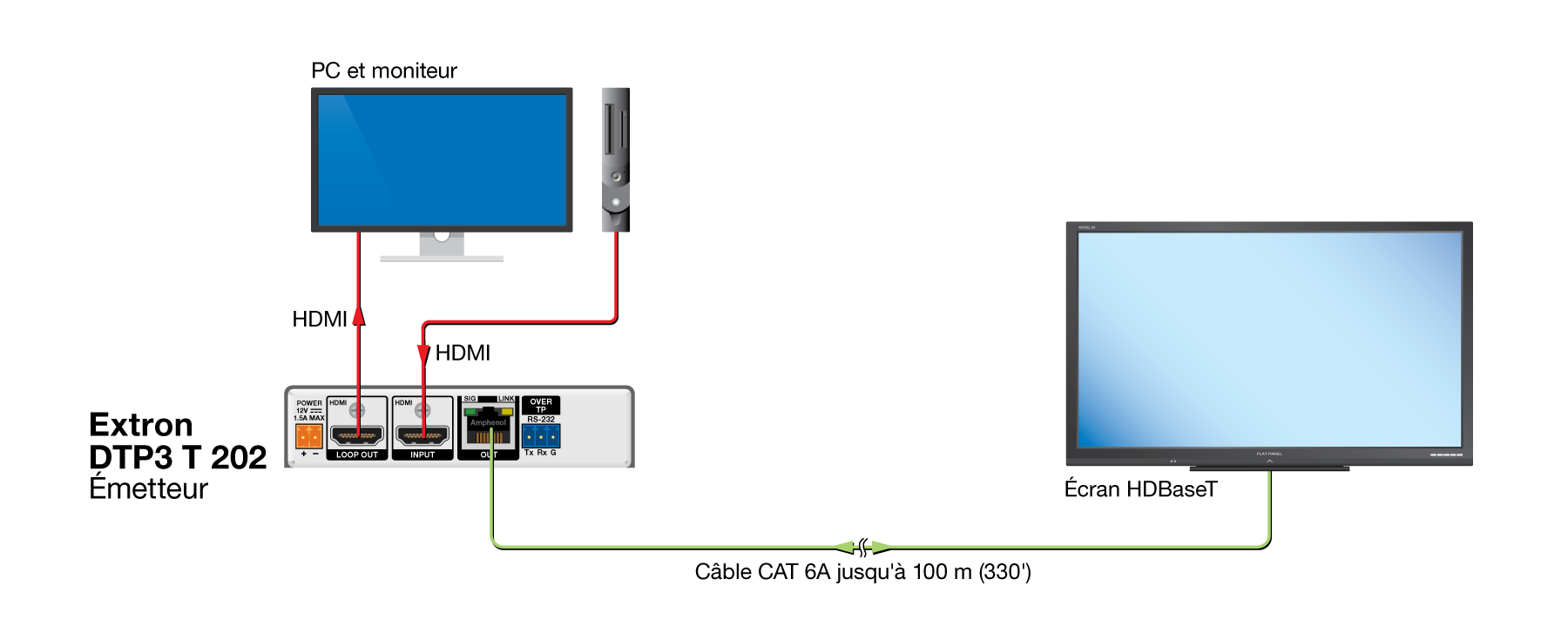

Le DTP3 T 202 facilite la transmission fidèle des signaux HDMI 2.0b sur de longues distances à des débits de données atteignant 18 Gb/s et supporte l'HDR, le Deep Color jusqu'à 12 bits, le 3D, et les formats audio HD embeddés sans perte. Par ailleurs, la sortie DTP3 peut être configurée pour envoyer des signaux vidéo et audio embeddés, ainsi que des signaux RS‑232 bidirectionnels, vers un écran équipé HDBaseT. La communication DDC (Display Data Channel) de l'EDID et de l'HDCP est maintenue en continu entre la source et l'écran pour garantir une compatibilité directe et la transmission optimale des signaux entre les appareils.

Caractéristiques simplifiant l'intégration

Pour améliorer et simplifier l'intégration des appareils, et pour assurer une performance optimale du système, le DTP3 T 202 est équipé de l'EDID Minder, qui gère automatiquement l'EDID en maintenant une communication EDID continue avec chaque source. Cette technologie garantit que les sources s'allument correctement et transmettent fidèlement le contenu vers l'écran.

Les voyants LED sur le panneau avant permettent de confirmer immédiatement la présence d'un signal pour l'entrée, ainsi que le statut HDCP et l'alimentation. Sur le panneau arrière, les voyants LED indiquent la présence d'un signal et l'état de la liaison pour la sortie. Une entrée HDMI avec sortie en sonde transmet un signal de sortie pour contrôler un moniteur local.

Fonctions pratiques de contrôle et d'alimentation

Le DTP3 T 202 dispose de nombreuses autres caractéristiques facilitant le travail d'installation des intégrateurs. Il supporte la transmission simultanée des signaux RS‑232 bidirectionnels provenant d'un système de contrôle pour le contrôle des appareils audiovisuels. L'émetteur peut être alimenté à distance via le câble paires torsadées blindées par un produit équipé DTP3. Par ailleurs, il peut être configuré pour alimenter le récepteur connecté ; les deux appareils partageant ainsi la même source d'alimentation.

Les signaux de contrôle RS‑232 bidirectionnels peuvent être transmis avec le signal vidéo, facilitant le fonctionnement à distance des appareils audiovisuels sans nécessité de câblage supplémentaire. Pour faciliter le fonctionnement du système, un port de configuration USB‑C sur le panneau avant offre un accès rapide aux données et simplifie la mise à jour logicielle. La configuration du DTP3 T 202 est simplifiée à l'aide du logiciel de configuration des produits (PCS) Extron et de son interface graphique permettant une navigation facile. Cette application logicielle assure une rapidité de configuration, de mise en route, de fonctionnement, et de supervision en temps réel.

L'émetteur DTP3 T 202 comprend un boîtier métallique de 2,5 cm (1") de hauteur, et d'1/4 de rack de largeur. Le design compact du boîtier permet de l'installer facilement dans les espaces exigus. Pour assurer des performances optimales avec les systèmes DTP3, Extron recommande les câbles et accessoires XTP DTP 22. Les câbles paires torsadées blindées 22 AWG, les fiches, les jacks, et les coupleurs RJ‑45 ont été conçus afin de fournir des performances optimales pour les produits DTP3 fonctionnant à 18 Gb/s. Le câble XTP DTP 22 Extron est certifié pour une bande passante de 500 MHz et possède un design S/FTP avec quatre conducteurs paires torsadées 22 AWG blindées au cœur d'un blindage en tresse pour de meilleures performances et une immunité au bruit accrue.
