DTP3 T 211

Émetteur DTP3 USB‑C 4K/60
Caractéristiques principales
  • Transmet des signaux vidéo USB‑C® avec audio embeddé, d'alimentation, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé
  • Supporte des résolutions informatiques et vidéo jusqu'à 4K/60, notamment 5K
  • Connecte des sources USB‑C supportant le mode alternatif DisplayPort
  • Alimente et charge un appareil USB‑C en fournissant jusqu'à 100 W de puissance grâce à l'injecteur d'alimentation UPI 100 optionnel
  • Entrée HDMI avec sortie en sonde
  • Supporte des formats d'image ultra‑larges, notamment 21:9 et 5K

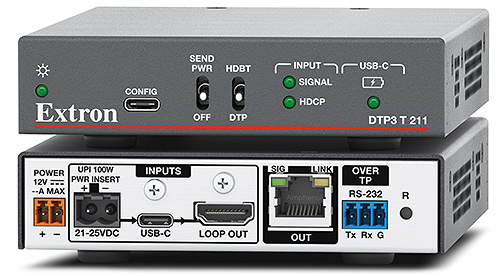

The Extron DTP3 T 211
Modèle Description de la version Référence
 DTP3 T 211 Émetteur USB-C 4K/60 - 100 m (330') 60-2070-52
 UPI 100 100 W de puissance USB 60-2062-01

Le DTP3 T 211 Extron est un émetteur paires torsadées numériques longue distance qui transmet des signaux vidéo USB‑C® avec audio embeddé, d'alimentation, et RS‑232 bidirectionnels jusqu'à 100 m (330') sur un câble CAT 6A blindé. Il dispose d'une entrée USB‑C et d'une sortie sonde HDMI pour la supervision locale. Une charge USB‑C pouvant atteindre 100 W est disponible lorsque l'unité est utilisée avec l'injecteur d'alimentation UPI 100 Extron. L'émetteur supporte des résolutions vidéo jusqu'à 4K/60 avec un échantillonnage de couleurs 4:4:4, l'EDID Minder®, et l'HDCP 2.3. Pour maximiser la qualité d'image et réduire la latence, toutes les résolutions vidéo supportées sont transportées sans compression. Grâce à la dimension compacte du boîtier et la capacité d'alimentation à distance, le DTP3 T 211 peut être facilement placé dans des pupitres, sous des tables, ou dans les emplacements où il répond aux besoins d'une application.

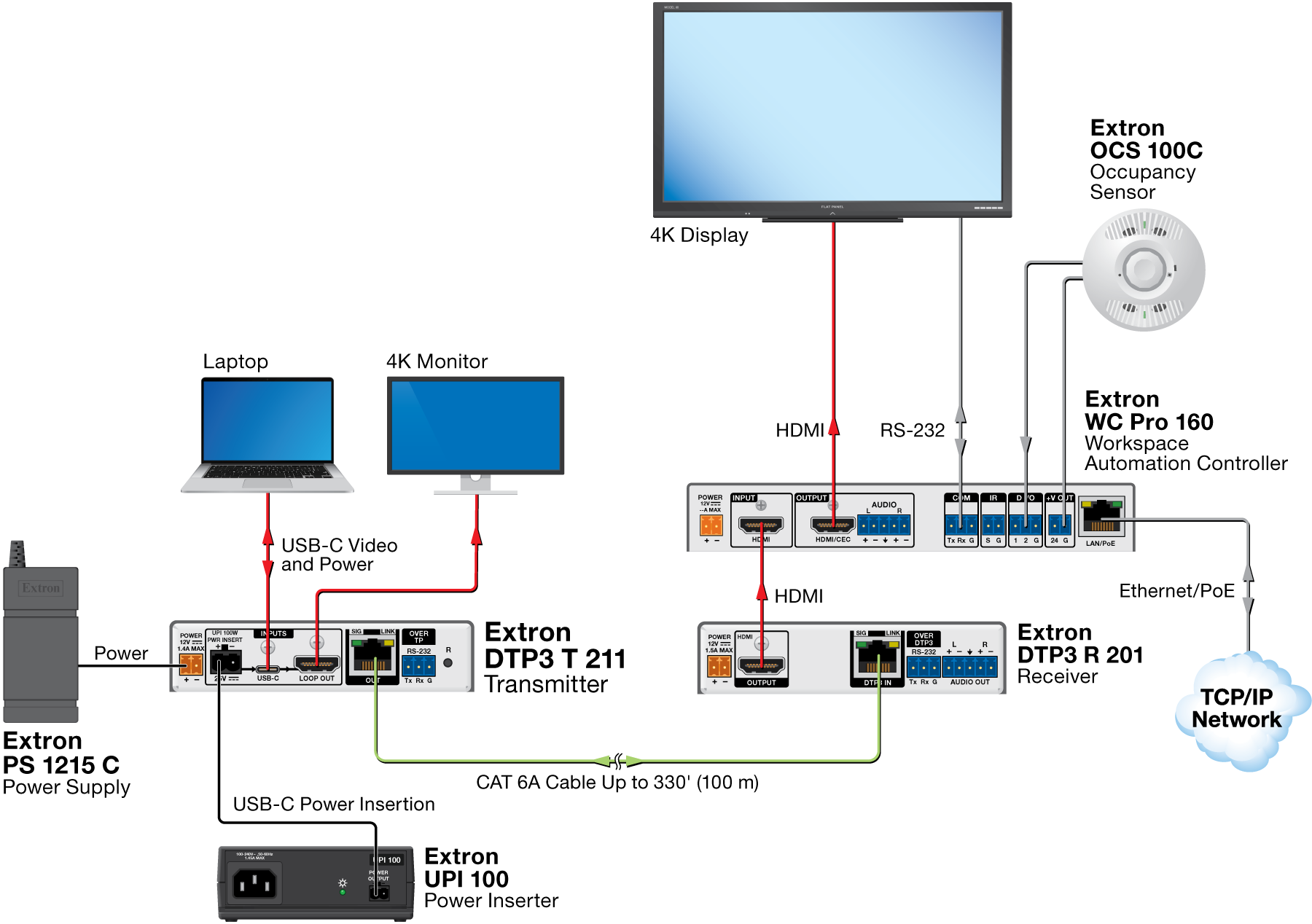

Le DTP3 T 211 facilite la transmission fidèle de la vidéo au mode alternatif DisplayPort USB‑C, supportant le Deep Color jusqu'à 12 bits, la 3D, et les formats audio HD embeddés sans perte. Par ailleurs, la sortie DTP3 peut être configurée pour envoyer des signaux vidéo et audio embeddés, ainsi que des signaux RS‑232 bidirectionnels, vers un écran équipé HDBaseT. L'unité est rétrocompatible avec les produits équipés DTP de première génération.

Fonctions pratiques d'alimentation et de contrôle

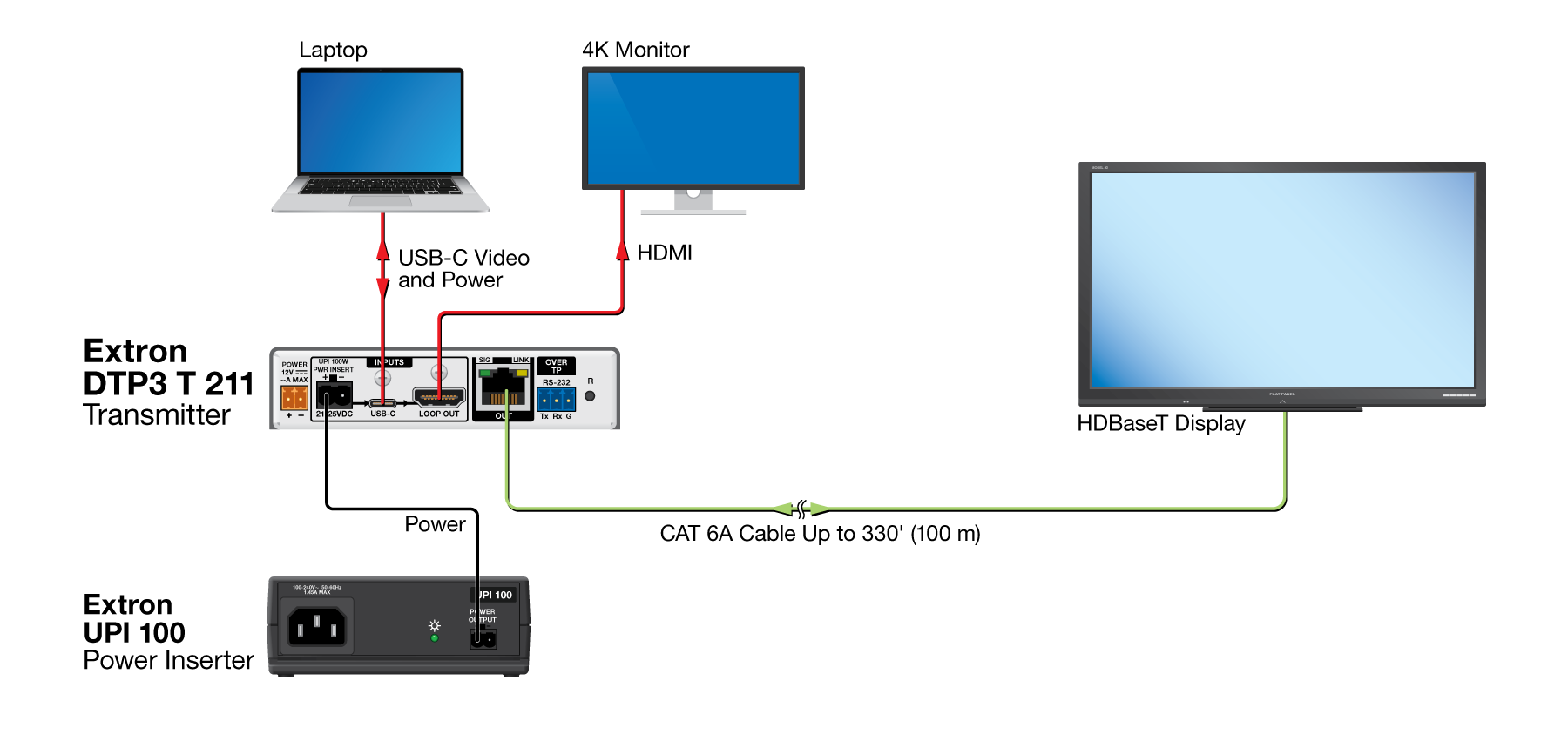

Lorsqu'il est connecté à l'injecteur d'alimentation UPI 100 Extron, le DTP3 T 211 peut fournir jusqu'à 100 W de puissance sur USB‑C pour charger un ordinateur portable ou un autre appareil personnel. L'émetteur peut aussi être configuré pour alimenter le récepteur DTP3 connecté, ou recevoir l'alimentation sur la connexion DTP3, les deux appareils partageant la même alimentation qui peut être placée à l'emplacement le plus pratique pour l'installation.

Les signaux de contrôle RS‑232 bidirectionnels peuvent être transmis avec le signal vidéo, facilitant le fonctionnement à distance des appareils audiovisuels sans nécessité de câblage supplémentaire. Pour faciliter le fonctionnement du système, un port de configuration USB‑C sur le panneau avant offre un accès rapide aux données et simplifie la mise à jour des firmwares. La configuration est simple avec le logiciel de configuration des produits (PCS) Extron et son interface graphique offrant une navigation très simple. Cette application logicielle assure une rapidité de mise en route, de fonctionnement, et de supervision en temps réel.

Caractéristiques simplifiant l'intégration

Pour améliorer et simplifier l'intégration des appareils, et pour assurer une performance optimale du système, le DTP3 T 211 est équipé de l'EDID Minder, qui gère automatiquement l'EDID en maintenant une communication continue avec chaque source. Cette technologie garantit que les sources s'allument correctement et transmettent fidèlement le contenu vers l'écran.

Les voyants LED sur le panneau avant permettent de confirmer immédiatement la présence d'un signal pour l'entrée, ainsi que l'alimentation, le statut HDCP, et la charge USB‑C. Sur le panneau arrière, les voyants LED indiquent la présence d'un signal et le statut de la liaison pour la sortie. Une entrée HDMI avec sortie en sonde fournit un signal de sortie pour contrôler un moniteur local.

L'émetteur DTP3 T 211 comprend un boîtier métallique de 2,5 cm (1") de hauteur, et d'1/4 de rack de largeur. Le design compact du boîtier permet de l'installer facilement dans les espaces exigus. Pour assurer des performances optimales avec les systèmes DTP3, Extron recommande les câbles et accessoires XTP DTP 22. Les câbles paires torsadées blindées 22 AWG, les fiches, les jacks, et les coupleurs RJ‑45 blindés ont été conçus afin de fournir des performances optimales pour les produits DTP3 fonctionnant à 18 Gbps. Le câble XTP DTP 22 Extron est certifié pour une bande passante de 500 MHz et possède un design S/FTP avec quatre conducteurs paires torsadées 22 AWG blindées au cœur d'un blindage en tresse pour de meilleures performances et une immunité au bruit accrue.
