DTP3 T 212 D

Émetteur DTP3 4K/60 à deux entrées pour USB‑C et HDMI – Plaque murale au format Decorator
Caractéristiques principales
  • Transmet des signaux vidéo USB‑C®, HDMI, audio, d'alimentation, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé
  • Supporte des résolutions informatiques et vidéo jusqu'à 4K/60 à 4:4:4, notamment 5K
  • Supporte des formats d'image ultra‑larges, notamment 21:9 et 5K
  • Embeddage audio stéréo analogique
  • Commutation automatique entre les entrées
  • Prise en charge de la spécification HDMI 2.0b, notamment des débits de données atteignant 18 Gb/s, l'HDR, le Deep Color jusqu'à 12 bits, la 3D, et les formats audio HD sans perte
The Extron DTP3 T 212 D
Modèle Description de la version Référence
 DTP3 T 212 D Émetteur USB-C et HDMI au format Decorator, noir – 100 m (330') 60-1714-52
 DTP3 T 212 D Émetteur USB-C et HDMI au format Decorator, blanc – 100 m (330') 60-1714-53

Le DTP3 T 212 D Extron est un émetteur à deux entrées au format Decorator qui transmet des signaux vidéo USB‑C®, HDMI, audio, d'alimentation, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé. Il supporte des résolutions vidéo jusqu'à 4K/60 à 4:4:4 et est conforme HDCP 2.3. Pour maximiser la qualité d'image et réduire la latence, le DTP3 T 212 D transmet toutes les résolutions supportées sans compression. Il offre de nombreuses caractéristiques simples à intégrer telles que l'EDID Minder®, la commutation automatique entre les entrées, l'embeddage audio stéréo analogique, et l'extension RS‑232 bidirectionnelle pour le contrôle des appareils audiovisuels à distance. L'alimentation à distance sur le même câble paires torsadées simplifie par ailleurs l'installation. Disponible en noir ou en blanc, le DTP3 T 212 D offre une installation discrète des connexions d'entrée HDMI et USB‑C dans des pupitres, sous des tables, ou dans des environnements professionnels exigeants.

Le DTP3 T 212 D facilite la transmission fidèle des signaux HDMI 2.0b sur de longues distances à des débits de données atteignant 18 Gb/s. Cet émetteur en plaque murale paires torsadées supporte l'HDR, le Deep Color jusqu'à 12 bits, la 3D, et les formats audio HD embeddés sans perte. Par ailleurs, la sortie DTP3 peut être configurée pour envoyer des signaux vidéo et audio embeddés, ainsi que des signaux RS‑232 bidirectionnels, vers un écran équipé HDBaseT. La communication DDC (Display Data Channel) de l'EDID et de l'HDCP est maintenue en continu entre la source et l'écran pour la compatibilité directe et la transmission optimale des signaux entre les appareils. Le format en plaque murale à deux gangs permet une installation discrète des connexions d'entrée HDMI et USB‑C sur des murs, des tables, des meubles audiovisuels, des pupitres, et des boîtiers de sol.

Caractéristiques simplifiant l'intégration

Pour améliorer et simplifier l'intégration des appareils, et contribuer à une performance optimale du système, le DTP3 T 212 D inclut l'EDID Minder, qui gère automatiquement l'EDID en maintenant une communication EDID continue avec chaque source. Cette technologie garantit que les sources s'allument correctement et envoient fidèlement le contenu vers l'écran.

Les voyants LED sur le panneau avant permettent de confirmer immédiatement la présence d'un signal pour chaque entrée, le statut HDCP, et l'alimentation, ainsi que le statut de la liaison pour la sortie. Un autre voyant LED indique si le DTP3 T 212 D est configuré pour commuter automatiquement l'entrée active.

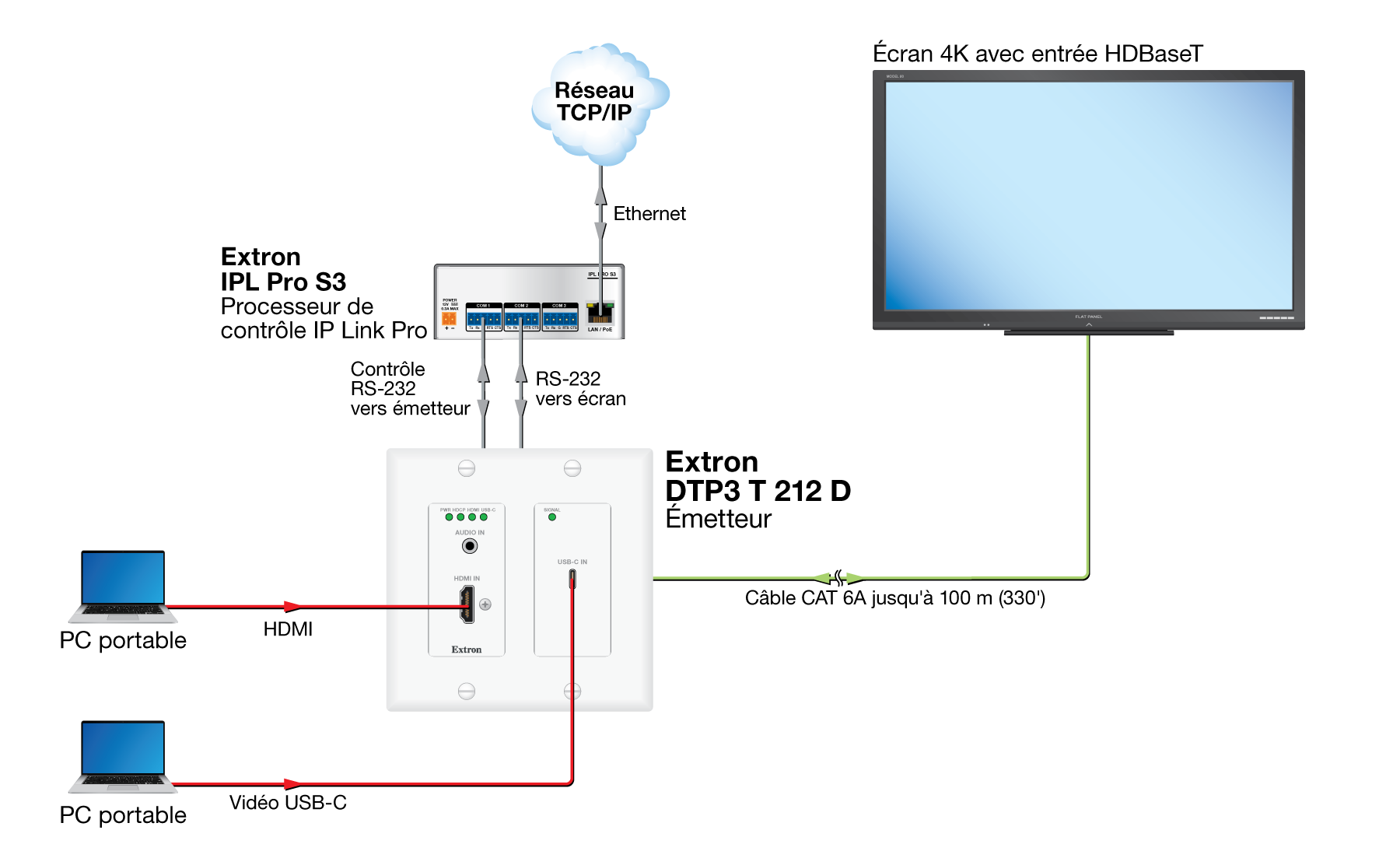

Il est possible de configurer la sortie DTP3 pour une compatibilité avec des écrans équipés HDBaseT afin de transmettre des signaux source HDMI jusqu'à 100 m (330') sur le même câble paires torsadées CAT 6A.  L'émetteur est par ailleurs compatible avec de nombreux signaux audio multicanaux pour garantir un fonctionnement optimal avec des sources audio indépendantes.

Fonctions pratiques de contrôle et d'alimentation

Le DTP3 T 212 D dispose de nombreuses autres caractéristiques simples à intégrer qui simplifient l'installation. Il supporte la transmission simultanée des signaux RS‑232 bidirectionnels provenant d'un système de contrôle. Les signaux de contrôle peuvent être transmis avec le signal vidéo, facilitant le fonctionnement à distance des appareils audiovisuels sans nécessité de câblage supplémentaire.

L'émetteur en plaque murale DTP3 peut être alimenté à distance via le câble CAT 6A blindé par un produit équipé de DTP3. Par ailleurs, il peut être configuré pour alimenter le récepteur connecté ; les deux appareils partageant ainsi la même alimentation.

Pour faciliter le fonctionnement du système, un port de configuration USB‑C sur le panneau avant offre un accès rapide aux données et une mise à jour directe des firmwares. La configuration du DTP3 T 212 D est facile avec le logiciel de configuration des produits (PCS) Extron. Son interface graphique simple à utiliser est très intuitive et offre une navigation facile. Cette application logicielle assure une rapidité de configuration, de mise en route, ainsi que de fonctionnement et de supervision en temps réel. Le DTP3 T 212 D est installé dans une plaque murale au format Decorator à deux gangs incluse qui est adaptée à une boîte de dérivation à deux gangs US standard.

Pour assurer des performances optimales avec les systèmes DTP3, Extron recommande les câbles et accessoires XTP DTP 22. Les câbles paires torsadées blindées 22 AWG, et les fiches, les jacks, et les coupleurs RJ‑45 blindés ont été conçus afin de fournir des performances optimales pour les produits DTP3 fonctionnant à 18 Gb/s. Le câble XTP DTP 22 Extron est certifié pour une bande passante de 500 MHz et possède un design S/FTP avec quatre conducteurs paires torsadées 22 AWG blindées au cœur d'un blindage en tresse. Cette conception assure une performance supérieure et une immunité au bruit.
