Les DTP HD DA4 4K 230 et DTP HD DA8 4K 230 Extron sont des distributeurs amplificateurs qui fournissent une entrée HDMI avec une sortie en sonde HDMI et quatre ou huit sorties DTP^®. Chaque sortie sur paires torsadées envoie des signaux HDMI, audio et de contrôle jusqu'à 70 mètres (230 pieds) via un câble CATx blindé vers des produits Extron compatibles DTP. Le DTP HD DA 4K 230 accepte les signaux audio stéréo analogiques pour une transmission simultanée via le même câble CATx blindé. Il accepte les résolutions vidéo jusqu'à 4K. Le DTP HD DA 4K 230 offre une insertion RS‑232 et IR sur chaque sortie DTP, ainsi que le contrôle RS‑232 d'appareils audiovisuels intégrés via l'insertion Ethernet. Il permet l'alimentation à distance des récepteurs DTP et dispose de l'EDID Minder^®, du Key Minder^® et de la fonction mute indépendante par sortie.

Le DTP HD DA 4K 230 conforme à la norme HDCP permet une transmission fiable des signaux HDMI et accepte le Deep Color jusqu'à 12 bits et les formats audio HD embeddés sans perte. Le DTP HD DA 4K 230 permet également une connexion pour envoyer l'audio stéréo analogique vers une grille de commutation, un sélecteur ou un processeur de signaux équipés DTP. Le signal audio stéréo analogique est envoyé via le même câble paires torsadées blindé que les signaux HDMI et de contrôle, ce qui rend inutile l'utilisation d'un câble séparé pour envoyer l'audio analogique vers les produits équipés DTP. Le distributeur amplificateur dispose d'une sortie en sonde stéréo analogique pour les systèmes audio locaux et les besoins de supervision.

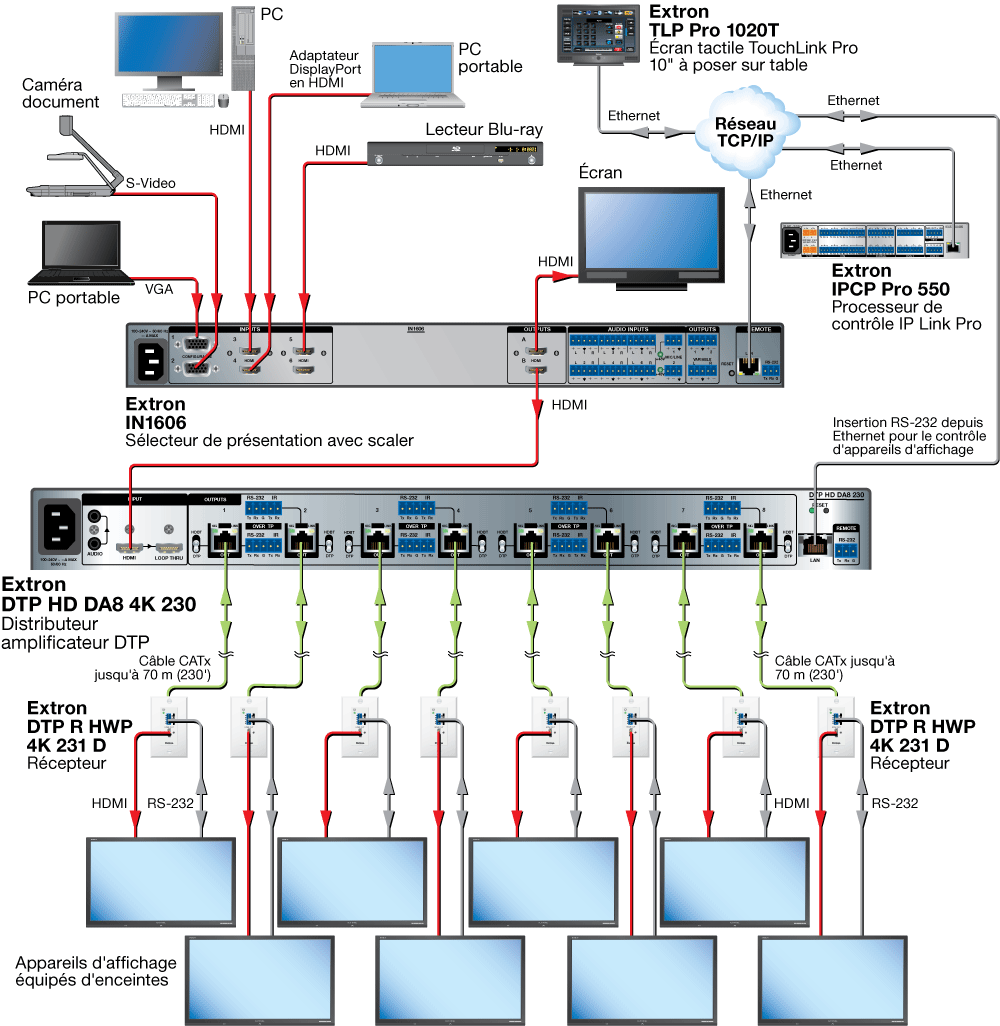

Le distributeur amplificateur permet la transmission simultanée des signaux RS‑232 bidirectionnel et IR depuis un système de contrôle pour le contrôle des appareils AV, grâce aux connexions en sonde sur chaque sortie DTP. Les signaux RS‑232 peuvent également être insérés via Ethernet pour le contrôle d'appareils audiovisuels au niveau du système. En outre, le DTP HD DA 4K 230 peut alimenter chacun des quatre ou huit récepteurs DTP via le câble paires torsadées blindé, simplifiant la conception et l'installation du système. Le DTP HD DA 4K 230 peut être raccordé à des sélecteurs Extron, des scalers ou d'autres produits compatibles DTP afin de fournir plusieurs sorties simultanées pour des applications d'affichage dynamique et des salles de retransmission de présentations.

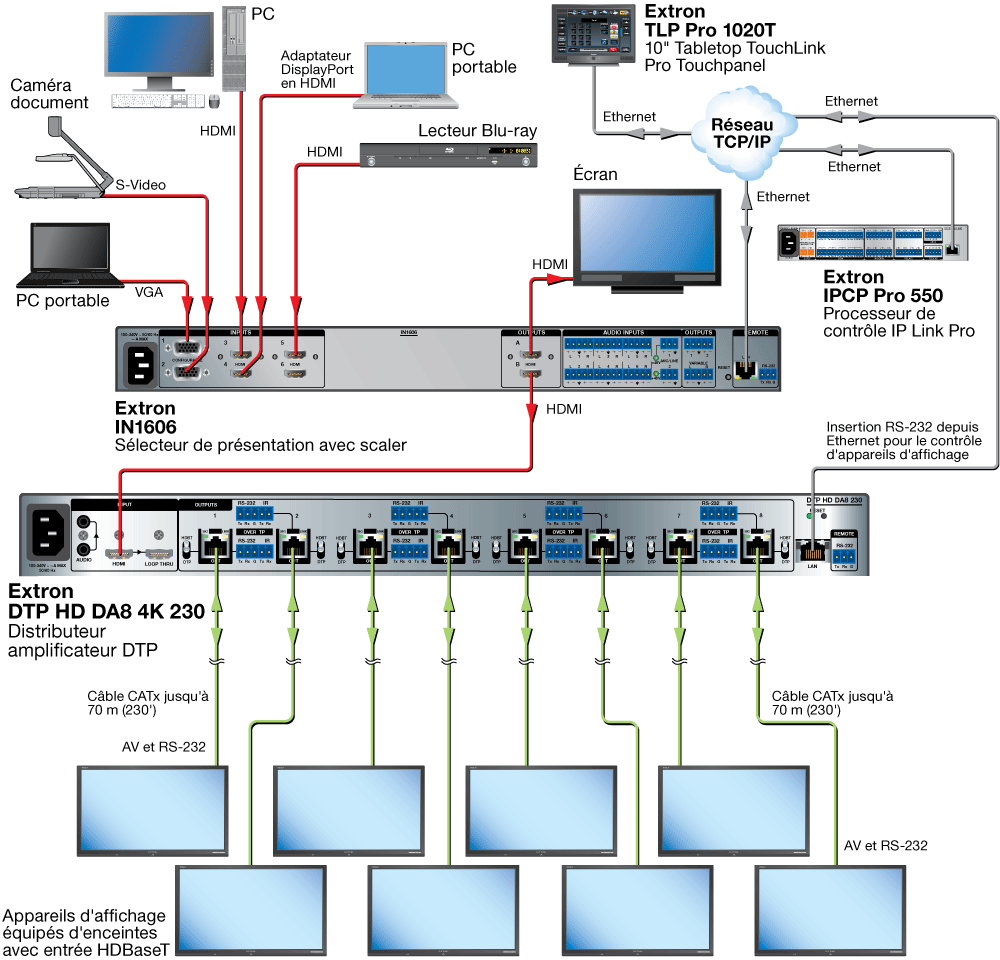

Pour une flexibilité d'intégration, chaque sortie DTP sur paires torsadées peut être configurée indépendamment pour être compatible avec les écrans équipés HDBaseT. Lorsque l'appareil a été configuré pour la compatibilité HDBaseT, la vidéo numérique et l'audio embeddé ainsi que les signaux RS‑232 et IR sont envoyés jusqu'à 70 mètres (230 pieds) via un câble CATx blindé.

Pour améliorer et simplifier l'intégration des sources et des écrans ou projecteurs, et pour aider à assurer une performance optimale de l'installation, le DTP HD DA 4K 230 est équipé de deux technologies exclusives Extron : l'EDID Minder et le Key Minder. La technologie EDID Minder permet de gérer automatiquement la communication EDID entre la source d'entrée connectée et les écrans pour afficher les formats vidéo de façon fiable. Pour les signaux HDMI dont le contenu est protégé, Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir la distribution simultanée de l'ensemble des contenus sources à tous les écrans ou projecteurs. Le DTP HD DA 4K 230 règle également automatiquement la profondeur de couleur en fonction des données EDID de l'appareil d'affichage pour empêcher des incompatibilités de couleur entre la source et l'appareil d'affichage. La fonction mute peut être appliquée indépendamment aux sorties DTP via Ethernet ou le contrôle RS‑232 permettant, par exemple, au contenu d'être prévisualisé sur un moniteur local avant d'apparaître sur l'écran ou le projecteur de présentation principal.

Le DTP HD DA 4K 230 propose l'égalisation de câbles d'entrée automatique jusqu'à 30 mètres (100 pieds) à 1920x1200 avec 8 bits de profondeur de couleur sur les câbles de la gamme HDMI Pro Extron. L'égalisation automatique d'entrée, restaure et reconditionne les signaux HDMI sans avoir recours à des équipements de traitement supplémentaires. Le DTP HD DA 4K 230 compense les signaux sources trop faibles ou l'atténuation des signaux due à l’utilisation d’un long câble en entrée.

Le DTP HD DA 4K 230 peut être contrôlé via Ethernet, USB ou RS‑232. La configuration du DTP HD DA 4K 230 est simplifiée grâce au logiciel de configuration produit - PCS Extron qui comprend une interface utilisateur graphique permettant une navigation facile. Ce logiciel permet d'accélérer l'installation la mise en service, le fonctionnement et la surveillance en temps réel, ainsi que la capacité à configurer plusieurs unités au cours de la même session.

Extron recommande le câble paires torsadées blindé, les fiches blindées RJ‑45, les jacks et les coupleurs certifiés XTP DTP 24 : tous conçus pour une transmission optimale des signaux avec les produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et possède un design SF/UTP quatre conducteurs paires torsadées 24 AWG non blindés au cœur d'un blindage feuillard et tresse pour de meilleures performances et une immunité au bruit accrue.
