DVC RGB‑HD A

Convertisseur RVB vers HDMI avec embeddage audio
Caractéristiques principales
  • Conversion de signaux RVBHV analogiques en HDMI
  • Embeddage audio stéréo analogique
  • Prise en charge de signaux vidéo informatiques de 640 x 480 jusqu'à 1080p/60, ainsi que 1920 x 1200/60, avec reduced blanking
  • EDID Minder gère automatiquement la communication EDID entre les appareils connectés
  • Sélection automatique du format de sortie
  • Voyant LED sur panneau avant indiquant l'état de l'alimentation et du signal
The Extron DVC RGB‑HD A
Modèle Description de la version Référence
 DVC RGB‑HD A Convertisseur RVB vers HDMI avec embeddage audio 60-1614-01

Le DVC RGB‑HD A Extron est un convertisseur disposant d'une entrée VGA et d'une sortie HDMI, qui numérise un signal vidéo RVBHV analogique vers un signal HDMI, avec un embeddage audio stéréo analogique. Il prend en charge des résolutions comprises entre 640 x 480 et 1080p/60, ainsi que 1920 x 1200/60 avec reduced blanking. Le DVC RGB‑HD A dispose de la technologie EDID Minder®, qui assure une bonne mise en marche de la source d'entrée et une transmission correcte du contenu vers l'appareil d'affichage. Le port USB permet de mettre à jour le firmware et de configurer le système à l'aide du logiciel de configuration des produits (PCS) Extron. Le DVC RGB‑HD A dispose d'un boîtier compact d'1/8 de rack, qui permet un montage peu encombrant dans divers emplacements, tels que le dessous d'une table ou le panneau arrière d'un appareil d'affichage.

Le DVC RGB‑HD A constitue une solution simple et peu coûteuse lorsqu'il est nécessaire de connecter des sélecteurs et des processeurs vidéo numériques modernes à des sources analogiques. Les environnements composés d'appareils mobiles personnels, dans lesquels divers appareils source déjà anciens peuvent être utilisés, ou les centres d'opérations dans lesquels des appareils source analogiques haute résolution n'ont pas encore été remplacés par la technologie numérique, sont quelques-unes des applications dans lesquelles l'appareil peut être mis en place.

Caractéristiques

  • Conversion de signaux RVBHV analogiques en HDMI — Solution ergonomique et peu coûteuse permettant d'adapter la vidéo informatique analogique en vue d'une utilisation dans des systèmes vidéo numériques.
  • Embeddage audio stéréo analogique — Les signaux audio stéréo analogiques sont convertis en audio numérique HDMI.
  • Prise en charge de signaux vidéo informatiques de 640 x 480 jusqu'à 1080p/60, ainsi que 1920 x 1200/60, avec reduced blanking — Compatible avec de nombreuses résolutions vidéo informatiques récentes ou déjà anciennes.
  • EDID Minder gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit l'affichage correct de l'ensemble des sources et une transmission fiable du contenu vers l'appareil d'affichage.
  • Sélection automatique du format de sortie — Le fonctionnement simplifié de l'appareil permet la transmission automatique d'un signal comme signal HDMI lorsqu'un signal audio d'entrée est présent, ou comme signal DVI lorsqu'aucun signal audio d'entrée n'est détecté.
  • Voyant LED sur panneau avant indiquant l'état de l'alimentation et du signal
  • Port USB pour la configuration du système
  • Format compact — Boîtier métallique compact 1U et 1/8 de rack.
  • Source d'alimentation externe 12 Vcc externe requise (non incluse) — L'unité peut partager l'alimentation CC 12 V de la source d'alimentation d'un autre appareil. Pour des applications autonomes, veuillez commander la source d'alimentation externe 12 V Extron suivante : PS 1205 C (réf. 70‑1175‑01).
  • Kit de montage compact MBU 125 Extron inclus
  • Attaches LockIt® Plus pour câble fournies — Fixent solidement les câbles HDMI ou USB‑C® à un appareil, évitant le risque de déconnexion.
  • Facilité de configuration et de mise en route avec le logiciel de configuration des produits (PCS) Extron — Configure de manière fonctionnelle plusieurs produits à l'aide d'une seule application logicielle.
ACCESSOIRES EN OPTION
  MVGA M-M Câbles VGA micro mâle vers mâle
  Gamme HDMI Ultra Câbles HDMI Premium High Speed ultra-souples
  Mini câbles audio Câbles audio stéréo mâle/mâle 3,5 mm
  Câble USB CFG Câble de configuration USB A mâle/mini USB B mâle
PRODUITS ASSOCIÉS
  RGB-HDMI 300 A Scaler RVB et audio stéréo vers HDMI
PRODUITS SIMILAIRES
  DPH 101 4K PLUS Adaptateur actif DisplayPort vers HDMI
  HDP 101 4K Convertisseur HDMI vers DisplayPort
  USB-C HD 101 Interface USB-C vers HDMI

Caractéristiques techniques

DVC RGB-HD A
Video — VGA input
   Gain Unity
   Bandwidth 170 MHz (-3 dB)
   Crosstalk -50 dB @ 10 MHz, -30 dB @ 100 MHz
Video input — VGA
   Number/signal type 1 RGBHV
   Connectors 1 female 15-pin HD
   Nominal level 0.7 Vp-p for RGB
   Minimum/maximum levels Analog 0.3 V to 1.5 Vp-p with no offset
   Impedance 75 ohms
   Horizontal frequency 15 kHz to 145 kHz
   Vertical frequency 30 Hz to 170 Hz
   Return loss <-40 dB @ 5 MHz
Video output
   Number/signal type 1 single link HDMI (or DVI-D with appropriate adapter)
   Connectors 1 female HDMI Type A
   Standards DVI 1.0, HDMI 1.1
    NOTE     The product does not scale video. RGBHV video and analog audio are digitized and converted to HDMI.
Audio input
   Number/signal type 1 stereo, unbalanced
   Connector (1) 3.5 mm mini audio jack (tip = L, ring = R, sleeve = GND)
   Impedance >10k ohms, DC coupled
   Nominal level -10 dBV
   Maximum level +6 dBV, unbalanced
    NOTE     0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
Communication
   USB control ports 1 female USB mini-B, rear panel
   USB standards USB 2.0, high speed
General
   Power supply External (optional)
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 1 A, 12 watts
   Power consumption
      Device  1.8 watts
      Device and power supply  2.4 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device  4.9 BTU/hr
      Device and power supply  7.1 BTU/hr
   Mounting
      Rack mount Yes, with optional 1U rack shelf
      Furniture mount Yes, with included under-desk mounting kit
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D (1/8 rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
   Product weight  0.2 lbs (0.1 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Safety CE, c-UL, UL
      EMI/EMC CE, C-tick, FCC Class A, ICES, VCCI
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(3729-072916-D3)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1614-01 6,7 cm 17,8 cm 13,7 cm 0,16 kg

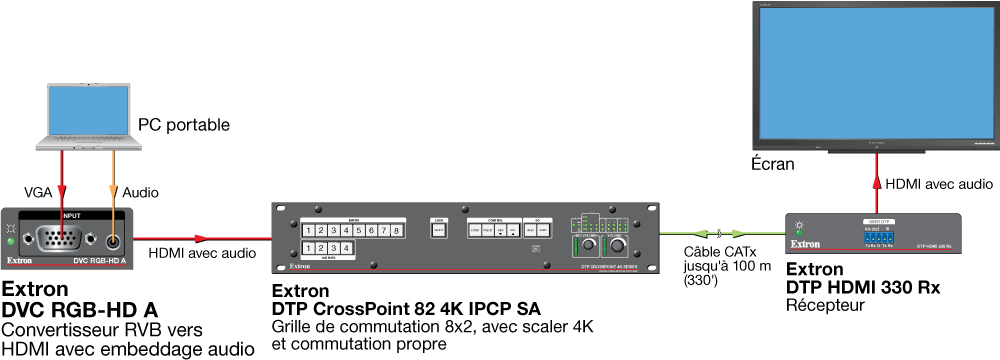

Schéma

DVC RGB-HD A Diagram

Schéma des panneaux

DVC RGB‑HD A Panel Drawing
