EBDB

Hub de distribution eBUS
Caractéristiques principales
  • Dix ports eBUS® parallèles offrant un point de connexion commun pour plusieurs appareils eBUS
  • Un voyant LED du panneau avant indique qu'une alimentation a été détectée sur l'un des dix ports de distribution eBUS
  • Boîtier compact en plastique avec structure de montage ZipClip™ 200
  • Le boîtier compact 1U peut être facilement monté sur un bureau, dans un pupitre, dans un rack ou sous un meuble
  • Se monte directement sur les racks Extron basiques et universels ou sur de nombreuses surfaces notamment des rails de rack, des tables, des pupitres, des potences de projecteur et des pieds de table
The Extron EBDB
Modèle Description de la version Référence
 EBDB 10 ports eBUS 60-1170-01

L'EBDB Extron est un hub de distribution eBUS® qui réduit les distances de câbles en fournissant un point de connexion pratique pour les infrastructures câblées eBUS. Il constitue un choix idéal pour des systèmes de contrôle de plus grande dimension ou plus complexes qui nécessitent une infrastructure câblée plus élaborée. Un voyant LED du panneau avant indique qu'une alimentation a été détectée sur l'un des dix ports de distribution eBUS. Tous les ports sont connectés en parallèle, permettant ainsi le fonctionnement de chaque port comme une entrée ou une sortie pour la communication eBUS. Son boîtier compact 1U, d'1/4 de rack de largeur peut se monter rapidement et en toute sécurité sur des rails de rack, des tables, des pupitres ou sur d'autres espaces de faible dimension.

Caractéristiques

  • Dix ports eBUS® parallèles offrant un point de connexion commun pour plusieurs appareils eBUS
  • Un voyant LED du panneau avant indique qu'une alimentation a été détectée sur l'un des dix ports de distribution eBUS
  • Boîtier compact en plastique avec structure de montage ZipClip™ 200 — Attaches de montage ZipClip 200 incluses.
  • Le boîtier compact 1U peut être facilement monté sur un bureau, dans un pupitre, dans un rack ou sous un meuble
  • Se monte directement sur les racks Extron basiques et universels ou sur de nombreuses surfaces notamment des rails de rack, des tables, des pupitres, des potences de projecteur et des pieds de table
ACCESSOIRES EN OPTION
  Câble STP20-2 Câble audio/contrôle série
  RSF 123 Plateau rackable pour les produits de 8,9 cm de profondeur
  RSU 126 Kit de plateau rackable universel pour produits de 15,24 cm (6") de profondeur
  RSU 129 Plateau rackable universel, profondeur 24 cm
PRODUITS ASSOCIÉS
  EBP 100 Clavier de commande eBUS à 6 boutons - 2 gangs US
  EBP 200 Clavier de commande eBUS à 10 boutons - 3 gangs US
PRODUITS SIMILAIRES
  PS 1220EB Source d'alimentation 12 Vcc et hub de distribution eBUS

Caractéristiques techniques

EBDB
eBUS control interface
   eBUS control ports (10) 3.5 mm captive screw connectors, 4 pole
   eBUS pin configuration +V = +12 VDC; +S = + signal; -S = - signal; G = ground
   Recommended cable type Extron STP20-2/1000 or STP20-2P/1000 cable
   Maximum system cable length 1000 feet (305 meters) sum total for the eBUS system, regardless of topology. Power injection may be required depending on system cabling topology and primary power supply wattage. See the eBUS Technology Reference Guide for details.
General
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Mounting
      Rack mount Yes, with optional 1U rack shelf, with the included ZipClip™ 200 mounting clip or by securing to rack rails with tie wraps
      Furniture mount Yes, with the included ZipClip 200 mounting clip
      Pole mount Yes, using tie wraps
   Enclosure type  High impact, high temperature plastic
   Enclosure dimensions 1.7" H x 4.3" W x 4.5" D (1U high, quarter rack wide)
(4.2 cm H x 10.9 cm W x 11.4 cm D)
   Product weight  0.8 lb (0.4 kg)
   Shipping weight  3 lbs (2 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Environmental Complies with the appropriate requirements of RoHS, WEEE
   Product warranty 3 years parts and labor
    NOTE     Specifications are subject to change without notice.
(3768-100516-D4)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1170-01 7,5 cm 26,7 cm 19,1 cm 0,41 kg

Schéma

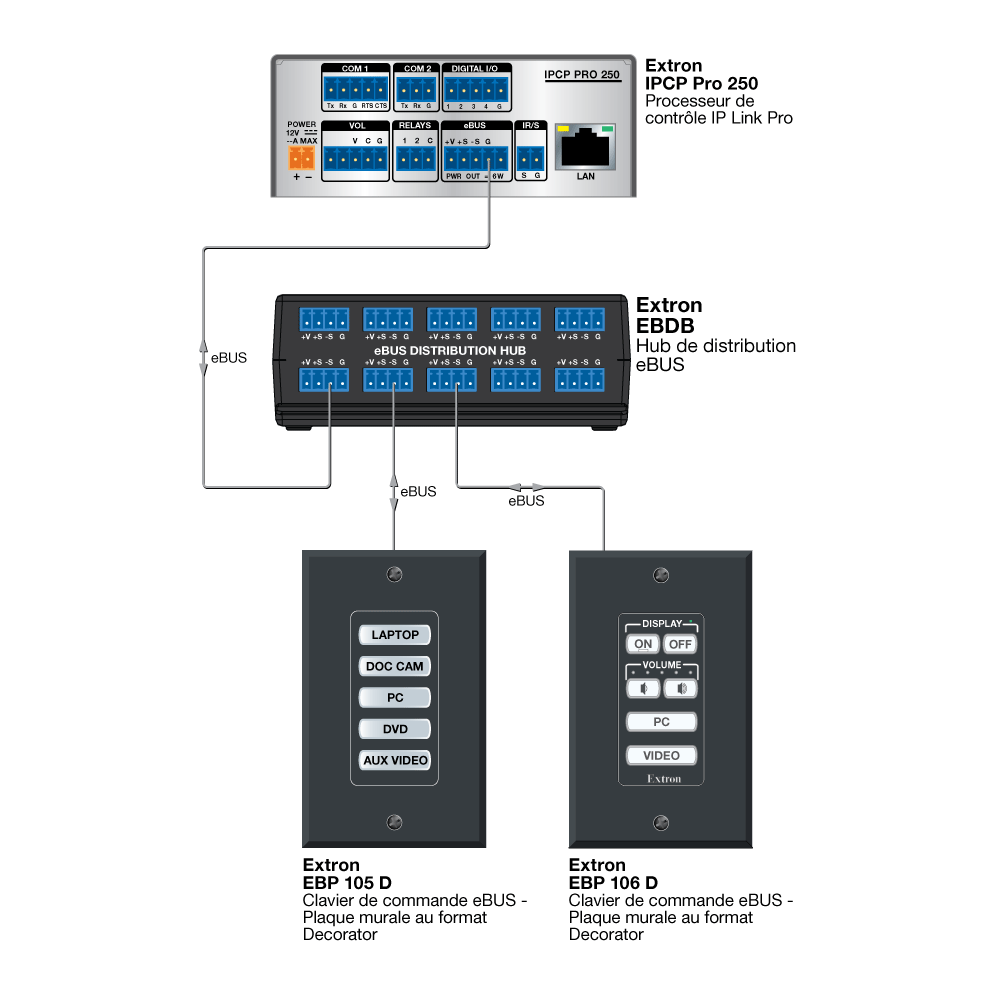

Schéma d'application - EBDB Diagram

Schéma des panneaux

EBDB Panel Drawing
