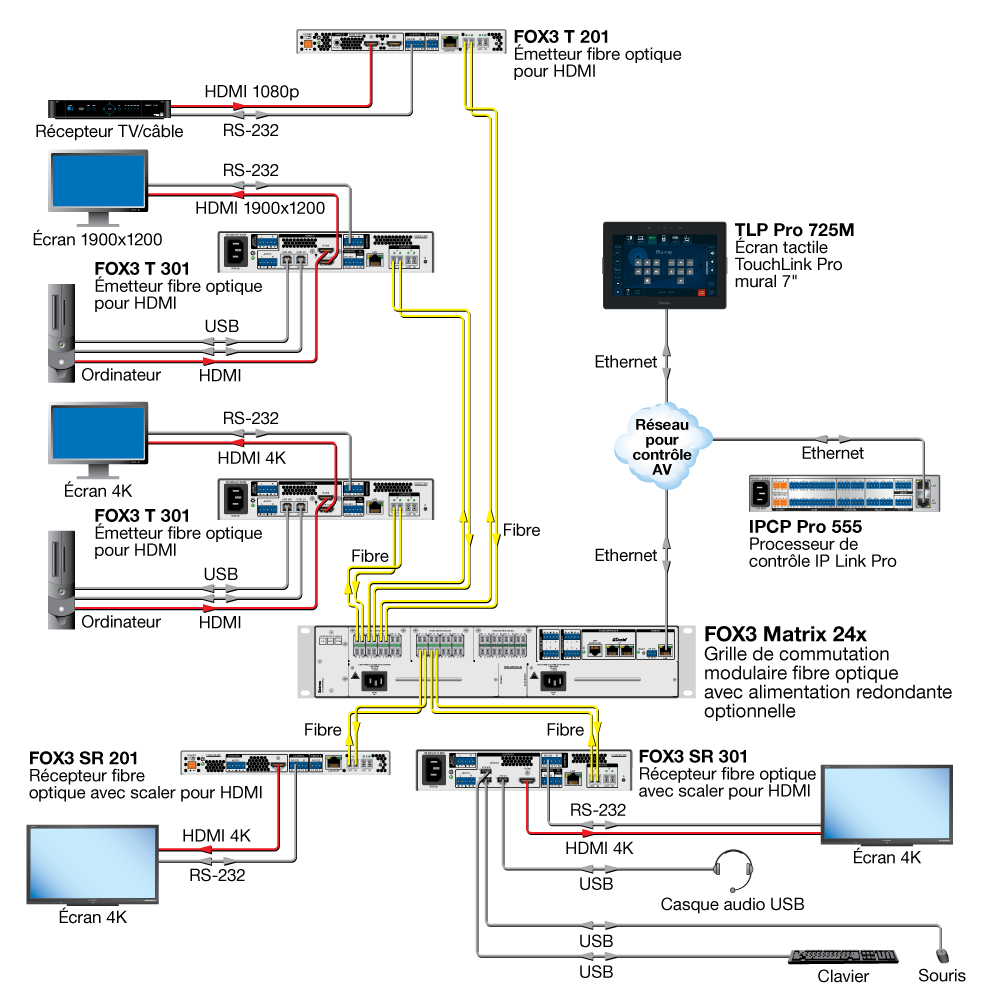

FOX3 SR 301 |
|
Spécifications |
 |
Fréquences d'images³ | 24, 25, 30, 50, ou 60 ips |
Échantillonnage de la chrominance³ | 4:4:4, 4:2:2 |
Profondeur de couleurs²,³ | 8, 10, ou 12 bits par couleur |
Type de signal | HDMI 2.0, HDCP 2.3 |
Débit de données vidéo maximal | 18,0 Gb/s |
REMARQUE | ¹Supporte la vidéo 4K sans perte sur une fibre ou la vidéo 4K non compressée sur deux fibres.
²Supporte une profondeur de couleurs 12 bits pour une vidéo 4K non compressée sur deux fibres. Si un récepteur avec scaler FOX3 SR est utilisé, il doit être placé en mode bypass pour transmettre la vidéo 4K avec une profondeur de couleurs 12 bits.
³Soumis à la limite maximale du débit de données. Utilisez notre calculateur sur www.extron.fr/8Kdatarate pour déterminer les paramètres vidéo supportés par ce débit de données. |
|
REMARQUE | Ce produit utilise un laser de classe 1. Il est conforme aux régulations de sécurité IEC 60825‑1, FDA 21 CFR 1040.10, et FDA 21 CFR 1040.11. |
|
|
Interconnexion optique entre l'émetteur et le récepteur |
Nombre/type | 1 ou 2 SFP |
Connecteurs | 1, 2, ou 3 connecteurs LC |
Distance de fonctionnement | |
Monomode | 20 km (12,4 miles) avec des câbles monomode (SM) |
Multimode | 500 m (1 640') avec des câbles à fibre multimode (MM) OM4 optimisée au laser 50 µm avec bande passante de 4 700 MHz |
REMARQUE | Le système est compatible avec les fibres OM1, OM2, et OM3 à des distances réduites. |
|
REMARQUE | La distance de fonctionnement est approximative. Ces distances maximales standard peuvent varier selon le type de fibre utilisée, la bande passante de la fibre, l'épissure du connecteur, les pertes, la dispersion modale ou chromatique, les facteurs environnementaux, et les pincements au niveau de la fibre. |
|
Longueur d'onde nominale de crête | 850 nm pour multimode, 1310 nm pour monomode |
Débit de données | 10,0 Gb/s (1 fibre) ou 20,0 Gb/s (2 fibres) |
Puissance de transmission | |
Monomode | -5,2 dBm, typique |
Multimode | ‑3,3 dBm, typique |
Sensibilité maximale du récepteur | |
Monomode | -12,6 dBm, typique |
Multimode | ‑13 dBm, typique |
Budget de perte optique | |
Monomode | +7,4 dB, maximum |
Multimode | +9,7 dB, maximum |
|
Vidéo |
Débit de données maximal | 18,0 Gb/s (6,0 Gb/s par couleur) |
Nombre de pixels maximal | 594 MHz |
Résolutions | 640 x 4808 jusqu'à 4096 x 21601,2,3,4,5,6,7,8,
480p7,8, 576p6, 720p3,4,5,6,7,8,9, 1080i6,7,8, 1080p1,2,3,4,5,6,7,8,9,
2K1,2,3,4,5,6,7,8, 3840 x 21601,2,3,4,5,6,7,8, 4096 x 21601,2,3,4,5,6,7,8
123,98 Hz, 224 Hz, 325 Hz, 429,97 Hz, 530 Hz, 650 Hz, 759,94 Hz, 860 Hz, 9120 Hz |
Fréquence d'images | 24, 25, 30, 50, 60, ou 120 ips |
Espace colorimétrique | 4:4:4, 4:2:2 |
Profondeur de couleurs | 8, 10, ou 12 bits par couleur |
Standards | HDMI 2.0, HDCP 2.3 |
Fréquence horizontale | 24 kHz à 135 kHz pour les résolutions jusqu'à 18 Gb/s |
Fréquence verticale | 24 Hz à 120 Hz pour les résolutions jusqu'à 18 Gb/s |
Format | RVB et vidéo numérique YCbCr |
|
Sortie vidéo |
Nombre/type de signal | 1 HDMI |
Connecteurs | 1 HDMI femelle de type A |
Résolution scalée | 640 x 4808, 800 x 6008, 1024 x 7688, 1280 x 7688, 1280 x 8008, 1280 x 10248, 1360 x 7688, 1366 x 7688, 1440 x 9008, 1400 x 10508, 1600 x 9008, 1600 x 12008, 1920 x 12008, 2048 x 12008, 2048 x 15368, 2560 x 10808, 2560 x 14408, 2560 x 16008, 3840 x 21601,2,3,4,5,6,7,8, 4096 x 21601,2,3,4,5,6,7,8
480p7,8, 576p6, 720p3,4,5,6,7,8, 1080i6,7,8, 1080p1,2,3,4,5,6,7,8, 2K1,2,3,4,5,6,7,8,
1 personnalisé, bypass
123,98 Hz, 224 Hz, 325 Hz, 429,97 Hz, 530 Hz, 650 Hz, 759,94 Hz, 860 Hz |
Alimentation pour câbles actifs | 4,9 Vcc, 222 mA |
|
Audio |
Gain | Sortie asymétrique : -6 dB; sortie symétrique : 0 dB (par défaut) |
Réponse en fréquence | 20 Hz à 20 kHz, ±0,5 dB |
THD + Bruit | <0,1%, 20 Hz à 20 kHz au niveau nominal |
S/B | >90 dB à la sortie maximum (non pondéré) |
CMRR | 65 dB à 20 Hz jusqu'à 20 kHz |
Espacement des canaux stéréo | >80 dB à 1 kHz |
Profondeur de couleurs | 16, 20, 24 |
Taux d'échantillonnage | 48 kHz |
|
Sortie audio |
Nombre/type de signal | 1 audio numérique, embeddé avec sortie (PCM à 2 canaux uniquement) ou
1 stéréo analogique, symétrique/asymétrique |
Connecteurs | 1 HDMI femelle (partagé avec sortie vidéo)
1 connecteur sur bornier à vis 3,5 mm, 5 pôles |
Formats supportés | |
HDMI | LPCM 2 canaux |
Analogique | Audio stéréo analogique |
Impédance | 50 Ω asymétrique, 100 Ω symétrique (analogique uniquement) |
Niveau maximal (Hi-Z) | +21 dBu, symétrique, +15 dBu, asymétrique |
Erreur de gain | ±0,5 dB canal à canal |
Plage de contrôle du volume | -100 dB à 0 dB (0-100 par incrément de 1 dB) |
REMARQUE | 0 dBu = 0,775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu |
|
|
Entrée audio de retour — Récepteur |
Nombre/type de signal | 1 stéréo analogique, symétrique/asymétrique |
Connecteurs | 1 connecteur sur bornier à vis 3,5 mm, 5 pôles
|
Impédance | ≥10k Ω asymétrique, ≥20k Ω symétrique |
Niveau nominal | +4 dBu (1,23 Vrms), -10 dBV (316 mVrms) |
Niveau maximal | +21 dBu symétrique, +15 dBu asymétrique |
REMARQUE | 0 dBu = 0,775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu |
|
|
Communications |
Port de configuration USB | |
Nombre/type | 1 mini USB B sur le panneau avant, femelle |
Standard | Ethernet via USB |
Port de contrôle hôte série |
Contrôle | 1 RS‑232, 3,5 mm, bornier à vis 3 pôles sur panneau arrière |
Transfert | 1 RS-232, connecteur 3,5 mm sur bornier à vis, 5 pôles (3 broches utilisées), panneau arrière |
Vitesse de transmission et protocole | |
Contrôle | 9600 bauds, 8 bits de données, 1 bit d'arrêt, aucune parité |
Transfert | 9600 à 115 200 bauds |
Configuration des broches de contrôle série | Bornier à vis : 1 = Tx, 2 = Rx, 3 = masse |
Port de contrôle IR | 1 connecteur sur bornier à vis 3,5 mm, 5 pôles (connecteur partagé avec le port d'insertion RS-232) avec contrôle infrarouge modulée (0 à 5 V) au niveau TTL de 30 kHz à 56 kHz |
Configuration des broches de commande IR | 3 = masse, 4 = Tx IR, 5 = Rx IR |
Contrôle Ethernet | |
Port Ethernet | 1 connecteur RJ-45 femelle |
Débits de données Ethernet | 10/100/1000Base‑T, half/full duplex avec détection automatique |
Protocoles | ARP, ICMP (ping), DHCP, DNS, HTTPS, SFTP, SSH, TCP/IP, UDP/IP |
Réglages par défaut | Vitesse de connexion et niveau duplex = détection auto
Adresse IP = 192.168.254.254
Masque de sous‑réseau = 255.255.255.0
Passerelle = 0.0.0.0
DHCP = désactivé |
Application de contrôle | Logiciel de configuration des produits Extron
Simple Instruction Set (SIS™) Extron |
|
Extension USB |
Normes USB | USB 2.0, USB 1.1 |
Débits de données USB | Low speed (1,5 Mb/s), full speed (12 Mb/s), high speed (480 Mb/s) |
|
Ports d'appareils USB |
Nombre/type de signal | 1 hub USB HID à 2 ports (aucun hub externe ne peut être connecté à ces ports)
1 hub USB 2.0 à 1 port |
Connecteurs | 3 USB femelle Type-A (2 USB HID et 1 USB 2.0) |
Hubs USB intégrés maximum | 0 |
REMARQUE | S'applique uniquement au hub USB 2.0. |
|
Alimentation USB disponible | Ports USB 2.0 = 500 mA
Ports USB HID = 100 mA |
|
Caractéristiques générales |
Alimentation | Interne
Entrée : 100-240 V, 50-60 Hz |
Consommation d'énergie | Watts à définir |
Température/humidité | Stockage : ‑40 à +70 °C (‑40 à +158 °F) / 10% à 90%, sans condensation
Fonctionnement : 0 à +50 °C (+32 à +122 °F) / 10% à 90%, sans condensation |
Refroidissement | Par convection, système d'aération à définir |
Dissipation thermique | BTU/h à définir |
Montage | |
Rackable | Oui, avec le plateau de rack en option |
Montage en meuble | Oui, avec le kit de montage sous table en option |
Type de boîtier | Métallique |
Dimensions du boîtier | 4,4 cm H x 22,2 cm L x 21,6 cm P (hauteur 1U, largeur 1/2 rack)
(1,7" H x 8,75" L x 8,5"P)
(Profondeur P. hors connecteurs.) |
Poids du produit | kg à définir (lb à définir) |
Conformité réglementaire | CE, c-UL, UL, C-Tick, FCC classe A, ICES, VCCI
Conforme aux directives RoHS et DEEE. |
Garantie du produit | 3 ans pièces et main d'œuvre |
Garantie de la source d'alimentation Everlast | 7 ans pièces et main d'œuvre |
REMARQUE | Tous les taux nominaux sont à ±10%. |
|
REMARQUE | Les caractéristiques techniques peuvent être soumises à modification sans préavis. |
|
(5441-D7) |
