Le FOX Matrix 14400 Extron est une grille de commutation modulaire sur fibre optique ultra-performante, capable de transmettre un signal audiovisuel numérique global et de le router via une fibre optique. Configurable de 16x16 à 144x144 entrées/sorties, il est compatible avec les émetteurs et récepteurs fibre optique de la gamme FOX. La grille prend en charge des résolutions vidéo jusqu'au 4K, et présente une commutation intégralement numérique ultra-rapide de signaux vidéo DisplayPort, HDMI, DVI, 3G-SDI, RVB, composante HD, et à définition standard. Équipé de caractéristiques semblables à celles des autres grilles de commutation Extron pour faciliter son intégration, d'une ventilation, de cartes d'entrée/sortie interchangeables à chaud, d'un contrôle du système en temps réel et de sources d'alimentation redondantes, interchangeables à chaud, le FOX Matrix 14400 permet de commuter les signaux de contrôle et audiovisuels sur fibre optique de manière extrêmement fiable au niveau d'une entreprise et dans tout environnement critique.

Structure de la grille fibre optique

Le FOX Matrix 14400 dispose d'un design modulaire doté de neuf emplacements pour cartes. Chaque emplacement peut prendre en charge une carte FOX I/O 1616 avec seize ports et des connecteurs fibre optique de type LC. Deux versions de la carte sont disponibles. Le FOX I/O 1616 MM supporte la fibre multimode à 850 nm qui est généralement utilisée dans les bâtiments où les distances de transmission sont moyennes. Le FOX I/O 1616 SM supporte, quant à lui, la fibre monomode et multimode à 1310 nm. La fibre monomode offre des capacités de transmission sur de très larges distances de plusieurs kilomètres. Elle est utilisée dans les bâtiments de grande envergure comme les hôpitaux et les stades et elle sert à connecter sur de très longues distances les bâtiments distants tels que les campus universitaires.

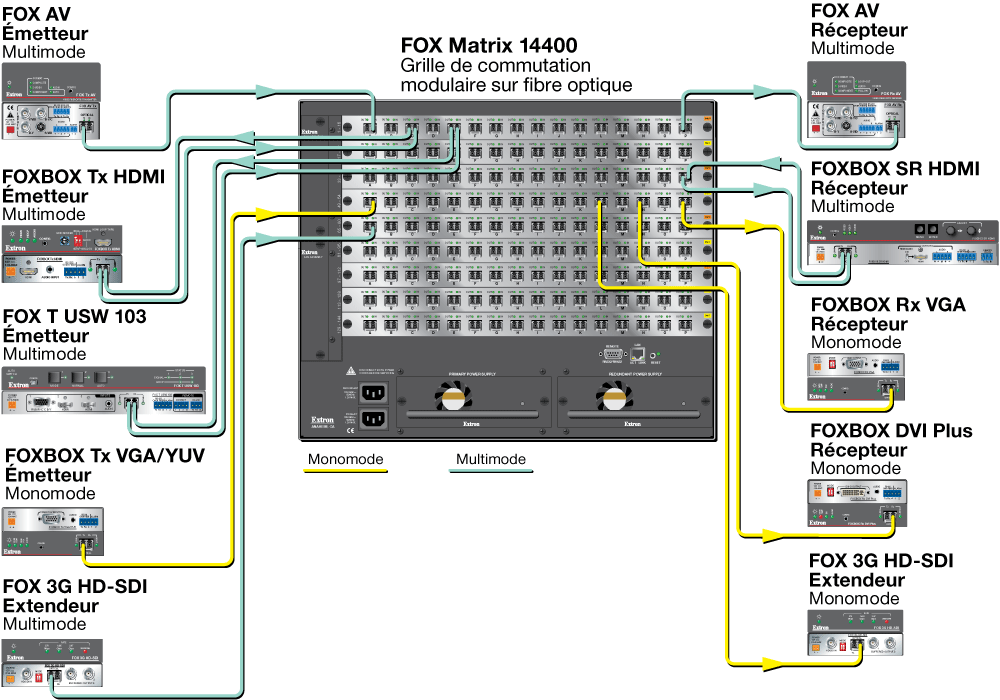

Le FOX Matrix 14400 peut être configuré avec tout ou partie des emplacements de cartes occupés. Les cartes d'entrée/sortie sont interchangeables à chaud et peuvent être ajoutées à tout moment sur site, pour permettre une mise à jour rapide et facile. Le FOX Matrix 14400 peut également prendre en charge toute combinaison de cartes d'E/S monomode ou multimode. Cela permet par exemple une entrée sur fibre multimode vers la grille de commutation à partir d'un émetteur multimode et d'une sortie monomode provenant du sélecteur pour la transmission sur de très longues distances vers un récepteur monomode.

Configuration d'entrée/sortie flexible

Chaque port optique dispose de deux connexions fibre optique individuelles. Dans la configuration d'E/S standard du FOX Matrix 14400, ces connexions sont définies comme une entrée séparée et une sortie séparée. Ainsi, vous obtiendrez jusqu'à 144 entrées de connexion fibre optique unique et 144 sorties de connexion fibre optique unique, pour vous permettre de configurer et de contrôler la grille de commutation avec le logiciel de contrôle Extron.

Toutefois, via le contrôle RS‑232, chaque connexion fibre optique peut également être définie comme une entrée ou une sortie « connectée » avec les deux connexions fibre optique supportant les capacités bidirectionnelles pour un produit de la gamme FOX. Tout ensemble de connexions connectées du panneau arrière peut servir d'entrées ou de sorties pour créer une configuration d'entrée/sortie personnalisée. Ainsi, une grille FOX Matrix 14400, équipée de deux cartes d'E/S et de 32 connexions connectées disponibles, peut être utilisée comme un sélecteur 24x8 bidirectionnel. Dans une configuration d'E/S standard, ces deux mêmes cartes prendraient en charge une commutation 32x32, avec des entrées et des sorties à connexion fibre optique unique. Pour plus de flexibilité, le FOX Matrix 14400 peut fonctionner avec une combinaison d'entrées/sorties connectées et de connexions fibre optique uniques.

Faciliter la migration vers une distribution vidéo 4K

Avec une qualité incomparable et une performance éprouvée, les grilles FOX Matrix sont conçues pour fonctionner avec tous les produits des gammes FOX et FOX II. Lorsqu'elles sont utilisées avec des extendeurs de la gamme FOX II 4K, les grilles FOX Matrix d'Extron acceptent et routent la vidéo 4K, l'audio multicanal, et le contrôle, permettant un système de distribution vidéo 4K jusqu'à 1000x1000 et supérieur. Cette capacité permet aux systèmes FOX existants de passer facilement aux résolutions 4K sans nécessité de mises à jour de câble, matériel, logiciel ou de firmware sur la grille, facilitant ainsi la migration vers des résolutions 4K. Les grilles FOX Matrix d'Extron conviennent parfaitement à la distribution vidéo 4K dans diverses applications, telles que la simulation, l'industrie de l'armement, le secteur médical, le divertissement, le cinéma numérique et d'autres environnements.

Conception pour des systèmes sécurisés

Le FOX Matrix 14400 utilise deux méthodes pour garantir que des données confidentielles sont correctement isolées et protégées (commutation avec gestion de priorité et partitionnement sécurisé). La commutation avec gestion de priorité attribue un niveau de sécurité à chaque entrée et sortie. Six niveaux de sécurité sont disponibles, le sixième étant le plus élevé. Une sortie peut uniquement être associée à une entrée lorsqu'elle possède un niveau de sécurité inférieur ou égal, évitant ainsi un accès non autorisé à des données confidentielles. Une sortie de niveau de sécurité 5 peut, par exemple, être associée à des entrées de niveau 5 ou inférieur. Cependant, une sortie de niveau de sécurité 1, le niveau le plus faible, peut uniquement être associée à des entrées dont le niveau de sécurité est égal à 1. La commutation de priorité est utile dans des systèmes possédant divers niveaux de classement de sécurité.

Le partitionnement sécurisé permet de séparer la grille de commutation en sélecteurs secondaires de faible dimension, afin d'isoler des sources et des destinations dans des partitions. Les sources peuvent uniquement être routées vers des destinations dans la même partition. Toute tentative d'association d'une entrée et d'une sortie dans des partitions distinctes est interdite et apparaît sous forme de code d'erreur. Un maximum de 12 partitions est disponible. Le partitionnement sécurisé est utile pour séparer les données confidentielles et les données non classifiées.

Commutation et distribution de signaux 3G-SDI

La carte FOX I/O 1616 HD-SDI est disponible en option pour le FOX Matrix 14400, et permet la connexion vers les appareils locaux 3G-SDI. Cette carte offre 16x16 entrées/sorties pour la commutation et la distribution des signaux jusqu'à 2,97 Gb/s, dont 3G-SDI, HD-SDI et SDI. Grâce à elle, le FOX Matrix 14400 peut être configuré comme grille de commutation 3G-SDI avec une configuration maximale d'E/S 144x144 ou pour une combinaison de commutation fibre optique et 3G-SDI. La carte FOX I/O 1616 HD-SDI est compatible avec les normes vidéo numériques de l'UIT et SMPTE 259M, 292M, 424M. La carte est interchangeable à chaud et chaque entrée et sortie est amplifiée pour maximiser les performances en évitant la diaphonie. Pour optimiser la transmission du signal vers et à partir de la carte, les signaux d'entrée sont égalisés automatiquement et les signaux de sortie sont régénérés.

La carte FOX I/O 1616 HD-SDI permet une connexion BNC locale vers l'extendeur fibre optique FOX 3G HD-SDI pour les signaux 3G-SDI. Les signaux provenant du FOX 3G HD-SDI peuvent ensuite être routés vers les sorties BNC de la carte ou via les sorties optiques vers des unités FOX 3G HD-SDI placées à distance. De même, les entrées BNC locales peuvent être transmises sur fibre ou BNC. Dans les applications de diffusion et de production, un FOX Matrix 14400 équipé 3G-SDI, ainsi que plusieurs unités FOX 3G HD-SDI, offre davantage de possibilités en matière d'intégration. Par exemple, la FOX Matrix 14400 peut être utilisée pour router les signaux vers et à partir d'équipements d'édition locaux tout en offrant la possibilité de recevoir ou de transmettre ces signaux sur de très longues distances vers des appareils placés à distance comme les caméras et les moniteurs de production.

La carte FOX 3G I/O 1616 SM P Extron est disponible en option pour équiper la grille de commutation fibre optique modulaire FOX Matrix 14400 et permet la transmission et la distribution de signaux 3G-SDI fibre optique y compris les signaux de tests. La carte offre une configuration d'E/S 16x16 pour la commutation et la distribution des signaux jusqu'à 2,97 Gb/s, dont 3G-SDI, HD-SDI et SDI. Grâce à elle, les grilles de commutation de la gamme FOX peuvent être configurées comme grilles de commutation 3G-SDI dédiées ou avec d'autres grilles fibre optique et 3G-SDI. La carte FOX 3G I/O 1616 SM est compatible avec les normes SMPTE 259M, 292M, 424M, RP 178, et RP 198 pour une immunité aux signaux de tests, et avec les normes vidéo numérique de l'UIT.

Caractéristiques courantes et d'intégration facile de la grille de commutation

Jusqu'à 64 préréglages de mémoire sont disponibles pour sauvegarder et rappeler les connexions d'E/S les plus utilisées. En outre, la fonction de groupage par zone (rooming) permet de créer 10 salles par groupe de sorties, chacune disposant de préréglages séparés.

Auto-surveillance et interchangeabilité à chaud

Le FOX Matrix 14400 est extrêmement performant et fiable dans les applications nécessitant un fonctionnement sans interruption, telles que les administrations publiques, les opérations militaires et l'industrie médicale. Un système de contrôle en temps réel permet de vérifier en continu le statut des cartes d'E/S, des connexions fibre optique, des sources d'alimentation, des ventilateurs internes et des fonctions générales de la grille de commutation. Les indicateurs LED sur chaque carte d'entrée/sortie permettent de vérifier rapidement la présence du signal d'entrée ainsi que l'état des connexions fibre optique avec les émetteurs et les récepteurs. Le FOX Matrix 14400 peut être configuré pour déclencher un système de contrôle externe, générer des interruptions SNMP ou envoyer des alertes par e-mail lorsqu'une connexion fibre optique a été perdue.

Chaque carte d'entrée/sortie est interchangeable à chaud pour entretenir ou reconfigurer la grille de commutation sans interrompre le routage des signaux du fait de l'arrêt de l'unité. Le FOX Matrix 14400 dispose également d'un ventilateur interchangeable à chaud et de deux sources d'alimentation redondantes, interchangeables à chaud pour maintenir un fonctionnement continu et sans interruption.

Contrôle

Le FOX Matrix 14400 permet d'accéder aisément au système à distance à des fins de configuration, de mise en route et de supervision depuis les ports de contrôle RS‑232 des panneaux avant et arrière et le contrôle Ethernet. Le FOX Matrix 14400 est également compatible avec le contrôleur sur panneau avant FPC 6000 et le panneau de commande à distance X-Y MKP 3000, qui disposent, tous deux, d'une interface utilisateur pratique permettant de contrôler la grille de commutation depuis des emplacements distants.
