HDP 101 4K

Convertisseur HDMI vers DisplayPort
Caractéristiques principales
  • Fournit une connectivité entre des sources HDMI et des périphériques et des displays DisplayPort
  • Support de résolutions vidéo jusqu'au 4K/30 à 4:4:4 avec débits de données jusqu'à 10,2 Gb/s
  • Prise en charge des caractéristiques de la spécification HDMI, comprenant notamment les débits de données jusqu'à 10,2 Gb/s, le 3D, le Lip Sync, et les formats audio HD sans perte
  • Égalise les signaux HDMI entrants jusqu'à 4 m (15') afin de compenser la perte de signal due aux câbles de basse qualité ou aux sources marginales
  • L'EDID Minder® gère automatiquement la communication EDID entre les appareils connectés
  • Résolutions et taux de rafraîchissement sélectionnables
The Extron HDP 101 4K
Modèle Description de la version Référence
 HDP 101 4K Convertisseur HDMI femelle vers DisplayPort femelle 60-1739-01

L'HDP 101 4K Extron est un convertisseur HDMI vers DisplayPort actif et compact pour des signaux atteignant 4K/30 à 4:4:4. Il convertit des signaux HDMI pour une connexion à des périphériques ou des displays DisplayPort 1.1. L'HDP 101 4K est conforme HDCP et est équipé de la technologie EDID Minder®, qui maintient une communication continue EDID avec les appareils connectés et assure que la source HDMI est alimentée correctement et maintient une sortie vidéo correcte. Les données audio circulent entre la source et le display. Les signaux HDMI entrants sont égalisés jusqu'à 4 m (15') en entrée pour compenser la perte de signal. L'HDP 101 4K est idéal pour l'intégration de sources HDMI dans des conceptions de systèmes DisplayPort nouvelles ou déjà en place.

Caractéristiques

  • Fournit une connectivité entre des sources HDMI et des périphériques et des displays DisplayPort
  • Support de résolutions vidéo jusqu'au 4K/30 à 4:4:4 avec débits de données jusqu'à 10,2 Gb/s
  • Prise en charge des caractéristiques de la spécification HDMI, comprenant notamment les débits de données jusqu'à 10,2 Gb/s, le 3D, le Lip Sync, et les formats audio HD sans perte
  • Égalise les signaux HDMI entrants jusqu'à 4 m (15') afin de compenser la perte de signal due aux câbles de basse qualité ou aux sources marginales
  • L'EDID Minder® gère automatiquement la communication EDID entre les appareils connectés — L'EDID Minder garantit l'affichage correct de l'ensemble des sources et une transmission fiable du contenu vers le display.
  • Résolutions et taux de rafraîchissement sélectionnables — L'EDID pré-stocké est communiqué à la source conformément à la résolution et au taux de rafraîchissement sélectionnés par l'utilisateur.
  • Mode de capture EDID — Lors d'une connexion à un display, l'HDP 101 4K permet de capturer et de stocker les informations EDID du display.
  • Gestion automatique de la profondeur de couleurs — Ajuste de manière automatique la profondeur de couleurs en fonction des données EDID du display, empêchant toute incompatibilité de couleurs entre la source et le display.
  • Conforme aux directives d'interopérabilité HDMI et VESA
  • Conforme HDCP
  • Port de configuration USB sur panneau avant — Simplifie l'installation, la configuration, et les mises à niveau logicielles.
  • Facilité de configuration et de mise en route avec le logiciel de configuration des produits (PCS) Extron — Configure de manière fonctionnelle plusieurs produits à l'aide d'une seule application logicielle.
  • Boîtier compact de 2,5 cm (1") de hauteur et 5,6 cm (2,2") de largeur s'intégrant facilement dans des environnements à espace réduit — Inclut une bande Velcro auto-adhésive pour une installation simple dans toute application.
  • Attaches LockIt® Plus pour câble fournies — Fixent solidement les câbles HDMI ou USB‑C® à un appareil, évitant le risque de déconnexion.
  • Source d'alimentation externe Everlast® Extron incluse, pièce de rechange réf. 70‑1175‑01 — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie.
  • Source d'alimentation Everlast Extron couverte par une garantie sept ans pièces et main d'œuvre
ACCESSOIRES EN OPTION
  RSB 123 Plateau rackable simple, profondeur 89 mm
  RSB 126 Plateau rackable simple, profondeur 15,2 cm (6")
  Système de plateau demi-rack Système de plateau demi-rack et accessoires
  MBU 123 Kit de montage discret pour des produits de 1/8, 1/4 et 1/2 rack de largeur
  ZipClip 50 Kit de montage pour source d'alimentation PS 1205 C
PRODUITS ASSOCIÉS
  Gamme HDMI Ultra Câbles HDMI Premium High Speed ultra-souples
  Gamme Retractor Système d'enroulement de câbles avec contrôle de la vitesse pour boîtiers AVEdge, Cable Cubby, et certains boîtiers TouchLink
  Gamme HDMI DVI-D Câbles HDMI vers DVI-D à vitesse standard, de 90 cm (3') à 15,2 m (50')
PRODUITS SIMILAIRES
  DPH 101 4K PLUS Adaptateur actif DisplayPort vers HDMI

Caractéristiques techniques

HDP 101 4K
TRUE 4K specification

   Frame rate1 24, 25, or 30 fps
   Chroma sampling1 4:4:4 or 4:2:2
   Color bit depth1 8 bits per color
   Signal Type HDMI 1.4, DisplayPort 1.1, HDCP 1.4
   Max. video data rate 10.2 Gbps (3.4 Gbps per color)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.
Video
   Maximum data rate 10.2 Gbps (3.4 Gbps per color)
   Maximum pixel clock 300 MHz
   Resolution range Up to 2560x1600* @ 60 Hz, or
4K (4096x2160*) @ 30 Hz, UHD (3840x2160*) @ 30 Hz
(* reduced blanking)
   Color bit depth 8 bits per color
   Formats RGB digital video
   Standards DisplayPort 1.1, HDMI 1.4, HDCP 1.4
    NOTE     Only Single Stream Transport (SST) is supported.
Video input
   Number/signal type 1 HDMI (or single link DVI-D)
   Connectors 1 female HDMI Type A
   Input cable length  Up to 15' (4.5 m)
    NOTE     Appropriate HDMI to DVI-D cables or adapters are required for DVI signal input/output.
Video output
   Number/signal type 1 DisplayPort
   Connectors 1 female DisplayPort
   Output cable length Up to 15' (4.5 m)
General
   Power supply External:
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 Watts
   Power consumption
      Device  1.3 watts
      Device and power supply  1.4 watts
   Thermal dissipation
      Device  4.2 BTU/HR
      Device and power supply  4.6 BTU/HR
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Mounting Yes, with included hook and loop fastener or optional mounting brackets
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D (1/8 rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
(Depth excludes connectors)
   Product weight  0.1 lbs (<0.1 kg)
   Regulatory compliance CE, c-UL, C-tick, FCC Class A, ICES, VCCI, RoHS, UL, WEEE
   Product warranty 3 years parts and labor
   Everlast power supply warranty 7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(5096-D7)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1739-01 7,0 cm 24,8 cm 11,4 cm 0,5 kg

Schéma

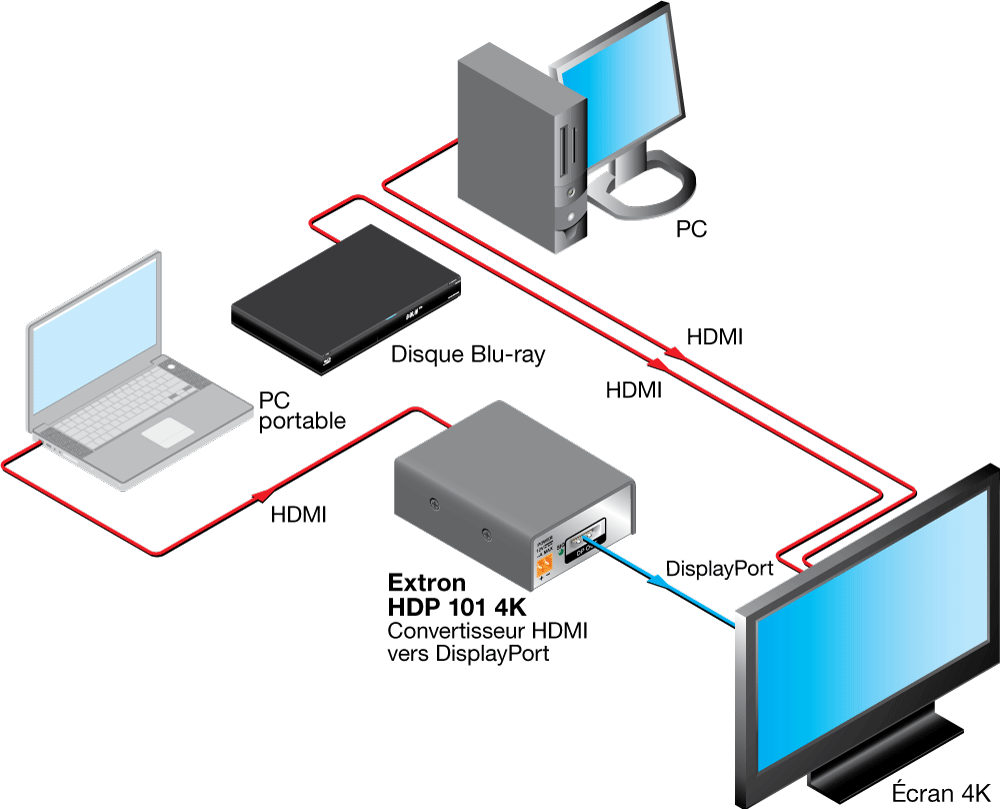

HDP 101 4K Diagram

Schéma des panneaux

HDP 101 4K Panel Drawing
