IPL EXP PDU8L

Interface d'expansion pour l'alimentation des systèmes de contrôle
Caractéristiques principales
  • Gestion de l'alimentation à distance pour les appareils audiovisuels
  • Huit sorties 12 Vcc commutées indépendamment avec 60 W au total
  • Contrôle à distance de l'activation/désactivation des prises CC individuelles
  • Contrôle de la puissance totale en watts
  • Port de contrôle de la température avec la sonde de température incluse
  • Fonctionnement indépendant avec une API Extron sécurisée
The Extron IPL EXP PDU8L
Modèle Description de la version Référence
 IPL EXP PDU8L Huit prises 12 V sur borniers à vis 60-1928-01

L'IPL EXP PDU8L Extron est une interface d'expansion pour l'alimentation des systèmes de contrôle qui fournit une gestion centralisée de l'alimentation 12 Vcc ainsi que des capacités de surveillance et de détection de la température. L'unité fournit 60 W sur huit sorties contrôlables de manière individuelle. L'IPL EXP PDU8L est équipée en Ethernet et peut surveiller la consommation d'énergie tout en fournissant un port et une sonde de température pour suivre les conditions de température d'un appareil ou d'un espace avec de l'air ambiant. Elle est adaptée à un processeur de contrôle de la gamme IPCP Pro xi pour un contrôle sécurisé et chiffré de l'alimentation des appareils raccordés. Elle peut aussi fonctionner de manière indépendante en utilisant l'API sécurisée Extron, assurant une intégration optimale pour des applications spécialisées ou un contrôle direct via la page Web embarquée. L'IPL EXP PDU8L est un boîtier 1U compact d'un quart de rack qui offre diverses options de montage.

Caractéristiques

  • Gestion de l'alimentation à distance pour les appareils audiovisuels — Assure un contrôle à distance des appareils audiovisuels raccordés.
  • Huit sorties 12 Vcc commutées indépendamment avec 60 W au total
  • Contrôle à distance de l'activation/désactivation des prises CC individuelles
  • Contrôle de la puissance totale en watts — Mesure de manière simple la consommation combinée en watts de tous les ports.
  • Port de contrôle de la température avec la sonde de température incluse — Permet de contrôler les conditions de température de tout appareil ou espace avec de l'air ambiant.
  • Appareil sur plateforme sécurisée IP Link avec ports d'expansion — Interface de contrôle audiovisuel sécurisée et chiffrée pour gérer le système depuis tous les processeurs de contrôle de la gamme IPCP Pro xi Extron.
  • Fonctionnement indépendant avec une API Extron sécurisée — Assure une compatibilité avec des systèmes de contrôle dans un environnement Ethernet sécurisé.
  • Page Web par défaut embarquée — Permet un contrôle autonome simple.
  • Supporte l'authentification 802.1X — Support du protocole d'authentification IEEE 802.1X pour le contrôle d'accès au réseau par port, assurant que seuls les appareils autorisés peuvent se connecter de manière sécurisée au réseau d'entreprise.
  • Support de protocoles de communication sécurisés aux normes industrielles — Tous les processeurs d'expansion IP Link Pro utilisent les protocoles de communication aux normes industrielles, dont DHCP, DNS, HTTP, HTTPS, ICMP (ping), IEEE 802.1X, NTP, SFTP, SNMP, SSH, TCP/IP, UDP/IP.
  • Permet la synchronisation du système de contrôle — La synchronisation permettra aux utilisateurs de conserver et de récupérer l'état de leurs terminaux configurés en cas de panne réseau ou électrique.
  • Voyants LED sur panneau avant — Fournit une indication visuelle de l'état de l'alimentation, du port CC, de la température, ainsi que de la connexion LAN.
  • Alimentation interne Everlast — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie pour des coûts de fonctionnement réduits.
  • Boîtier métallique 1U, un quart de rack de largeur — Permet d'installer l'IPL EXP PDU8L sur des plateaux basiques et universels rackables Extron, ou derrière un écran.
PROCESSEURS DE CONTRÔLE COMPATIBLES
  IPCP Pro 250 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 255Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro 350 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 355DRQ xi Processeur de contrôle quatre cœurs IPCP Pro xi - Rail DIN
  IPCP Pro 360Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro 550 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 555Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro PCS1 xi Processeur de contrôle d'alimentation et d'équipements IPCP Pro xi
SÉLECTEURS COMPATIBLES
  DTP CrossPoint 82 4K Grille de commutation 8x2 avec scaler 4K et commutation propre
  DTP CrossPoint 84 4K Grille de commutation 8x4 avec scaler 4K et commutation propre
  DTP CrossPoint 86 4K Grille de commutation 8x6 avec scaler 4K et commutation propre
  DTP CrossPoint 108 4K Grille de commutation 10x8 avec scaler 4K et commutation propre
  IN1608 xi Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP
  Gamme IN1808 Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées
ACCESSOIRES EN OPTION
  MBU 125 Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur
  RSB 129 Plateau rackable simple, profondeur 24 cm
  RSU 129 Plateau rackable universel, profondeur 24 cm
  ZipClip 400 Kit de montage pour produits d'1/8, d'1/4, et d'1/2 rack
LOGICIEL COMPATIBLE
  ControlScript Deployment Utility Outils de développement pour la programmation de systèmes de contrôle Extron dans Visual Studio Code
  ControlScript Extension for VS Code Outils de développement pour la programmation de systèmes de contrôle Extron dans Visual Studio Code
  Global Configurator Plus et Global Configurator Professional Logiciel de configuration performant pour systèmes de contrôle audiovisuel
  Toolbelt Utilitaire de configuration, de gestion, et de dépannage
PRODUITS SIMILAIRES
  IPL EXP PDU4H Interface d'expansion pour l'alimentation des systèmes de contrôle

Caractéristiques techniques

IPL EXP PDU8L
Memory
   SDRAM 512 MB
   Flash 512 MB
Software
   Configuration software Global Configurator® Plus and Professional
   Programming software Global Scripter®, ControlScript® Deployment Utility
   Control apps Extron Control, iGVE
   Resource management software GlobalViewer® Enterprise
   Utilities Toolbelt, embedded web page
Ethernet
   Network interface controllers (NICs) 1
   Connectors 1 female RJ-45 connector
   Data rate 10/100Base-T, half/full duplex with autodetect
   Protocols ARP, DHCP, DNS, HTTP (redirect), HTTPS, ICMP (ping), IEEE 802.1X, NTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.0
Temperature sensing
   Quantity/type 1 thermistor port
   Connector (1) 3.5 mm captive screw connector, 2 pole
   Temperature sensing range -50.0° C to 105.0° C
   Thermistor probe Nominal resistance: 10 kohms
Cable length: 8 feet (2438 mm)
Switched DC power output
   Quantity/type 8 switched 12 VDC outputs
   Connectors (8) 3.5 mm captive screw connectors, 2 pole
   Power Maximum 60 watts total
   Power sense
      Range 0.1 watt to 60 watts
General
   Power supply Internal
Input: 120/240 VAC, 50/60 Hz
   Power consumption 1.6 watts (with no load at the DC outputs)
72.0 watts (full load)
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation 5.4 BTU/hr (with no load at the DC outputs)
40.9 BTU/hr (with full load)
   Mounting
      Rack mount Yes, with optional 1U rack shelf
      Furniture mount Yes, with optional bracket kit
   Enclosure type  Metal
   Enclosure dimensions 1.7" H x 4.3" W x 8.0" D (1U high, quarter rack wide)
(42 mm H x 109 mm W x 203 mm D)
   Product weight 2.2 lbs (1.0 kg)
   Regulatory compliance CE, C-Tick, c-UL, FCC Class A, ICES, UL, VCCI
Complies with the appropriate requirements of RoHS, WEEE
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6193-D4)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1928-01 7,0 cm 26,7 cm 18,7 cm 0,98 kg

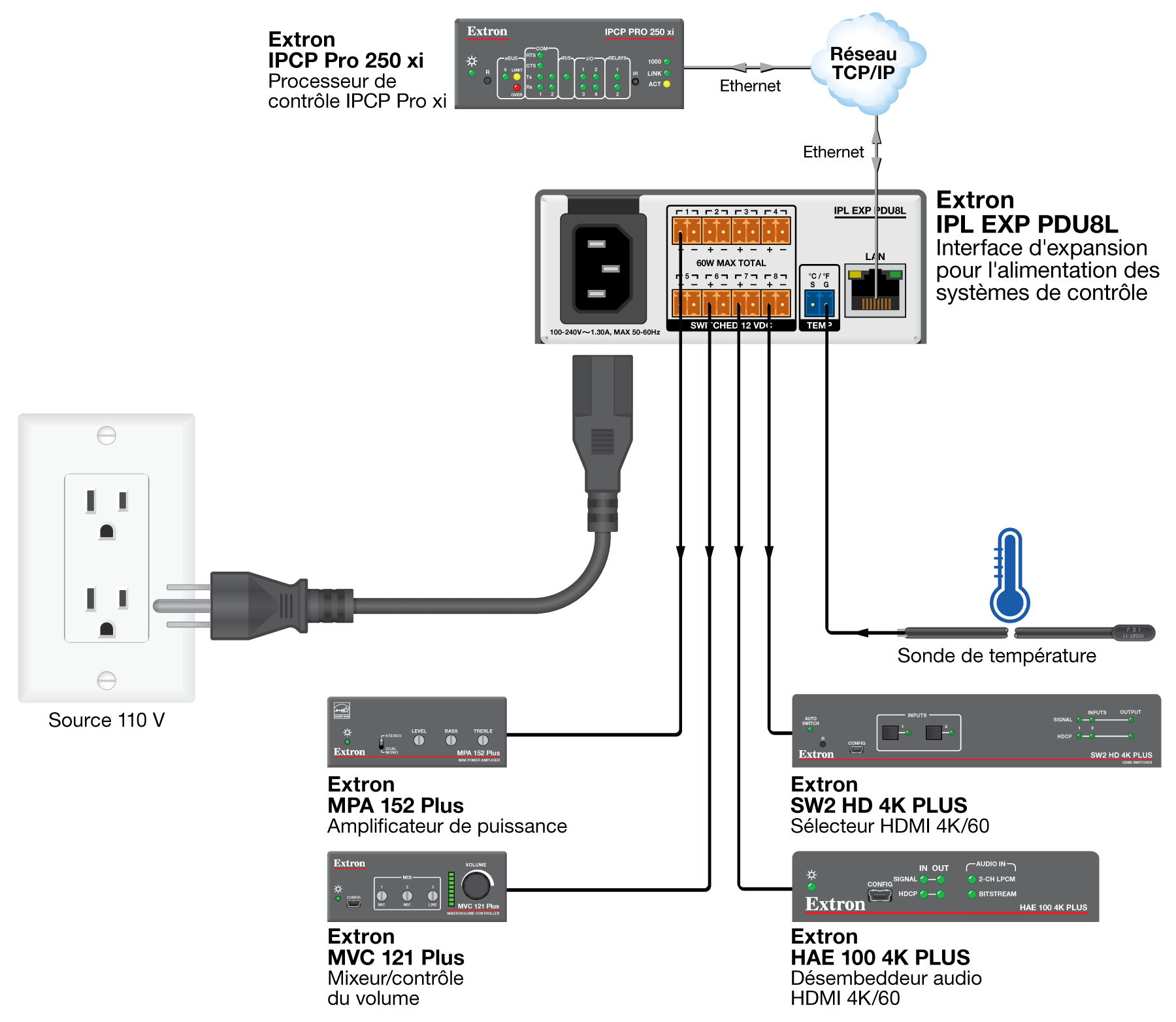

Schéma

IPL EXP PDU8L Diagram

Schéma des panneaux

IPL EXP PDU8L Panel Drawing
