MLC Plus 200 AAP

Contrôleur MediaLink Plus avec ouverture AAP

Caractéristiques principales

Gestion, supervision et contrôle des appareils audiovisuels grâce à un réseau Ethernet standard
Entièrement configurable avec logiciels Global Configurator Plus ou Global Configurator Professional
Deux ports série bidirectionnel RS-232
Deux relais pour commander les fonctions de la salle
Un port IR pour connecter jusqu'à deux émetteurs
Une entrée numérique

Modèle	Description de la version	Référence
MLC Plus 200 AAP	Panneaux avant noir et blanc, 5 gangs	60-1541-02

Le MLC Plus 200 AAP est un contrôleur Ethernet élégant et entièrement configurable, pratique pour gérer des fonctions audiovisuels courantes telles que l'affichage marche/arrêt, la commutation d'entrée, le volume et le contrôle Ethernet d'appareils audiovisuels. Le panneau avant cache les vis de montage et donne au contrôleur un aspect raffiné et élégant, avec ses contours biseautés et ses coins arrondis. En plus des dix boutons personnalisables et configurables, le MLC Plus 200 AAP présente un port de contrôle du volume à distance pour les amplificateurs de la gamme MPA Extron et certains amplificateurs de la gamme XTRA™. L'alimentation par Ethernet - PoE permet au MLC Plus 200 AAP d'être alimenté et de recevoir la communication grâce à un seul câble Ethernet. Il se monte dans un boîtier d'encastrement à quatre gangs, inclut des panneaux avant noirs et blancs et possède une ouverture pour quatre plaques d'adaptation architecturale (AAP).

Le MLC Plus 200 AAP est configuré avec les logiciels Global Configurator Plus ou Global Configurator Professional Extron. Il est également parfaitement compatible avec le logiciel primé GlobalViewer^® Enterprise Extron pour la supervision, la gestion et le contrôle complets des ressources AV via un réseau informatique. La gamme de contrôleurs MediaLink Plus supporte les navigateurs web connus ainsi que l'application Extron Control.

Caractéristiques

Gestion, supervision et contrôle des appareils audiovisuels grâce à un réseau Ethernet standard

Entièrement configurable avec logiciels Global Configurator Plus ou Global Configurator Professional

Deux ports série bidirectionnel RS-232 — Ports série à vis captives qui peuvent communiquer avec deux appareils contrôlés en série via RS‑232.

Deux relais pour commander les fonctions de la salle — Ils permettent de contrôler l'éclairage, les paramètres de l'écran, et d'autres fonctions d'appareils.

Un port IR pour connecter jusqu'à deux émetteurs — Pour un contrôle unidirectionnel des appareils externes.

Une entrée numérique — Permet de connecter un grand nombre d'appareils comme les capteurs, les commutateurs et les relais.

Port de contrôle du volume à distance pour les amplificateurs de la gamme MPA et pour certains amplificateurs de la gamme XTRA™ Extron

Contrôle du volume avec LED pour retour visuel — Contrôle du volume d'un appareil avec RS‑232, Ethernet ou IR; ou contrôle à distance du volume des amplificateurs de la gamme MPA Extron et de certains amplificateurs de la gamme XTRA™ via le port de contrôle du volume à distance.

L'alimentation via Ethernet - PoE permet au contrôleur de recevoir l'alimentation et la communication grâce à un seul câble Ethernet, sans avoir recours à une alimentation locale

Supporte les appareils contrôlables par Ethernet
Jusqu'à 4 appareils avec GC Plus
Jusqu'à 8 appareils avec GC Pro

Connecteurs à vis captives amovibles — Permet une connexion rapide et facile du contrôleur pour simplifier l’installation et le dépannage.

Boutons configurables — Ils peuvent être paramétrés pour contrôler l'alimentation, le volume, la sélection d'entrée de l'appareil d'affichage ou toute autre commande IR/RS‑232 acceptée par l'appareil d'affichage.

Ouverture pour un maximum de quatre plaques d'adaptation architecturale - AAP — Le MLC 200 AAP s'intègre à la plaque murale à quatre gangs et inclut une ouverture pour loger un maximum de quatre plaques d'adaptation architecturale - AAP. Les plaques AAP vides ne sont pas incluses. L'ouverture permet une intégration avec de nombreuses plaques d'adaptation architecturale Extron, y compris le passage de signal.

Boutons bicolores, étiquetables et rétroéclairés — Les boutons s'éclairent en rouge ou en blanc pour faciliter l'utilisation dans des environnements peu éclairés. Des étiquettes pré-imprimées sont incluses.

Capuchons de boutons amovibles — Facilitent l'étiquetage des boutons pour identifier clairement leur fonction. Les étiquettes peuvent être rapidement changées sur site, sans avoir recours à la programmation ou à la gravure.

Minuteur d'inactivité pour arrêt de l'appareil d'affichage

Compatible avec l'application Extron Control

Bibliothèque complète regroupant des pilotes améliorés d'appareils certifiés par Extron

Conforme à l'article 508 — Se conforme aux normes d'accessibilité des États‑Unis pour la technologie de l'électronique et de l'information. Pour en savoir plus sur l'engagement d'Extron en faveur de l'accessibilité, veuillez vous rendre sur notre page sur l'accessibilité.

Options de montage flexibles — Grâce au boîtier d'encastrement électrique ou au cadre d'installation blanc inclus, le MLC Plus 200 AAP peut être installé quasiment partout, et notamment de façon murale, en pupitre ou sur table.

Comprend des panneaux avant magnétiques, noirs et blancs, à cinq gangs

Injecteur PoE ou source d'alimentation vendus séparément

ACCESSOIRES EN OPTION
	Gamme AAP SuperPlate	Module de connectivité audiovisuelle pour HDMI, VGA, audio stéréo, réseau, et USB
	PI 115	Injecteur d'alimentation pour systèmes XTP et de contrôle Pro
	Gamme SMB 110	Boîtiers de montage en surface pour produits à gang US
	Kits émetteur IR et protection	Kits d'émetteur IR pour produits Extron avec sortie IR

ACCESSOIRES EN OPTION

Gamme AAP SuperPlate

Module de connectivité audiovisuelle pour HDMI, VGA, audio stéréo, réseau, et USB

PI 115

Injecteur d'alimentation pour systèmes XTP et de contrôle Pro

Gamme SMB 110

Boîtiers de montage en surface pour produits à gang US

Kits émetteur IR et protection

Kits d'émetteur IR pour produits Extron avec sortie IR

LOGICIEL COMPATIBLE
	Global Configurator Plus et Global Configurator Professional	Logiciel de configuration performant pour systèmes de contrôle audiovisuel
	Extron Control	Application de contrôle pour TouchLink, eBUS, claviers de commande réseau, et MediaLink

LOGICIEL COMPATIBLE

Global Configurator Plus et Global Configurator Professional

Logiciel de configuration performant pour systèmes de contrôle audiovisuel

Extron Control

Application de contrôle pour TouchLink, eBUS, claviers de commande réseau, et MediaLink

PRODUITS SIMILAIRES
	MLC Plus 200	Contrôleur MediaLink Plus
	MLC Plus 50	Contrôleur MediaLink Plus
	MLC Plus 100	Contrôleur MediaLink Plus
	MLC Plus 100 AAP	Contrôleur MediaLink Plus avec ouverture AAP

PRODUITS SIMILAIRES

MLC Plus 200

Contrôleur MediaLink Plus

MLC Plus 50

Contrôleur MediaLink Plus

MLC Plus 100

Contrôleur MediaLink Plus

MLC Plus 100 AAP

Contrôleur MediaLink Plus avec ouverture AAP

Caractéristiques techniques

MLC Plus 200 AAP

Memory

SDRAM

512 MB

Flash

512 MB

Software

Configuration software

Global Configurator^® Plus and Professional

Control apps

Extron Control

Resource management software

GlobalViewer^® Enterprise

Utilities

Toolbelt, embedded web page

Ethernet

Network interface controllers (NICs)

Connector

1 female RJ-45 connector

Data rate

10/100/1000Base-T, half/full duplex with autodetect

Protocols

ARP, DHCP, DNS, HTTP (redirect), HTTPS, ICMP, IEEE 802.1X, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP

Default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS: 127.0.0.1

Serial

Quantity/type

2 bidirectional RS-232

Connectors

(2) 3.5 mm captive screw connectors, 3 pole

Baud rate and protocol

300 to 115200 baud (9600 baud = default); 8 (default) or 7 data bits; 1 (default) or 2 stop bits;
no parity (default), even, or odd parity

NOTE	These ports support software flow control. The default is no flow control.

Pin configurations

Serial, 3-pole captive screw

Pin 1 = Tx, 2 = Rx, 3 = Gnd

Digital input

Quantity/type

1 digital input

Connectors

(1) 3.5 mm captive screw connector, 2 pole

Digital input

Input voltage range

0 to 24 VDC, clamped at +30 VDC

Input impedance

17.5k ohms

Programmable pullup

1k ohms to +5 VDC

Threshold low to high

2.8 VDC

Threshold high to low

2.0 VDC

Pin configurations

1 = digital input, 2 = Gnd

Quantity/type

1 TTL level (0 to 5 V) infrared (carrier and non-carrier) up to 300 kHz

Connectors

(1) 3.5 mm captive screw connector, 2-pole

Pin configurations

Pin 1 = signal, 2 = Gnd

IR output carrier frequency

30 kHz to 300 kHz

Relay

Quantity/type

2 normally open relays

Relay control connectors

(1) 3.5 mm captive screw connector, 3 pole

Relay control contact rating

24 VDC, 1 A

Volume control

Quantity/type

1 volume control (compatible with select Extron amplifiers)

Connectors

(1) 3.5 mm captive screw connector, 3 pole

Pin configuration

Pin 1 = ≤10 VDC reference voltage input, pin 2 = 0 to +10 VDC control voltage output, pin 3 = Gnd

Control voltage output range

0 to +10 VDC (±0.2 volts), adjustable

General

Power supply

External (not included)
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 watts
Or Power over Ethernet (PoE) (complies with PoE 802.3af, class 3), 48 VDC, 0.35 A, 16.8 watts

Power consumption

Device

2.2 watts, 12 VDC
4.0 watts, 48 VDC (PoE)

Device and power supply

3.2 watts, 100-240 VAC, 50-60 Hz

Device and PoE injector

5.3 watts, 100-240 VAC, 50-60 Hz

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Convection, no vents

Thermal dissipation

Device

7.4 BTU/hr (using 12 VDC)
13.6 BTU/hr (using 48 VDC, PoE)

Device and power supply

11.0 BTU/hr

Device and PoE injector

18.0 BTU/hr

Mounting

Rack mount

Furniture or wall mount

Yes, in a standard US 5-gang electrical junction box or mud ring

Enclosure type

Plastic faceplate and high-impact plastic rear enclosure

Enclosure dimensions

Faceplate

4.50" H x 10.04" W x 0.30" D (114 mm H x 255 mm W x 7.6 mm D)

Device

2.73" H* x 5.18" W x 2.16" D (69 mm H* x 132 mm W x 55 mm D)
(Depth excludes faceplate and buttons. Fits most 5 gang US boxes or mud rings. Allow at least 2.40" [61 mm] depth in the wall or furniture.)

Product weight

1.0 lb (0.5 kg)

Regulatory compliance

CE, C-Tick, c-UL, FCC Class A, ICES, UL, VCCI class A
Complies with the appropriate requirements of RoHS, WEEE, and of Section 508 of the Rehabilitation Act (29 U.S.C. 794d).

Product warranty

3 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6015-D4)

Dimensions et poids au transport
Référence	Hauteur	Largeur	Profondeur	Poids
60-1541-02	9,5 cm	20,3 cm	26,7 cm	1,01 kg

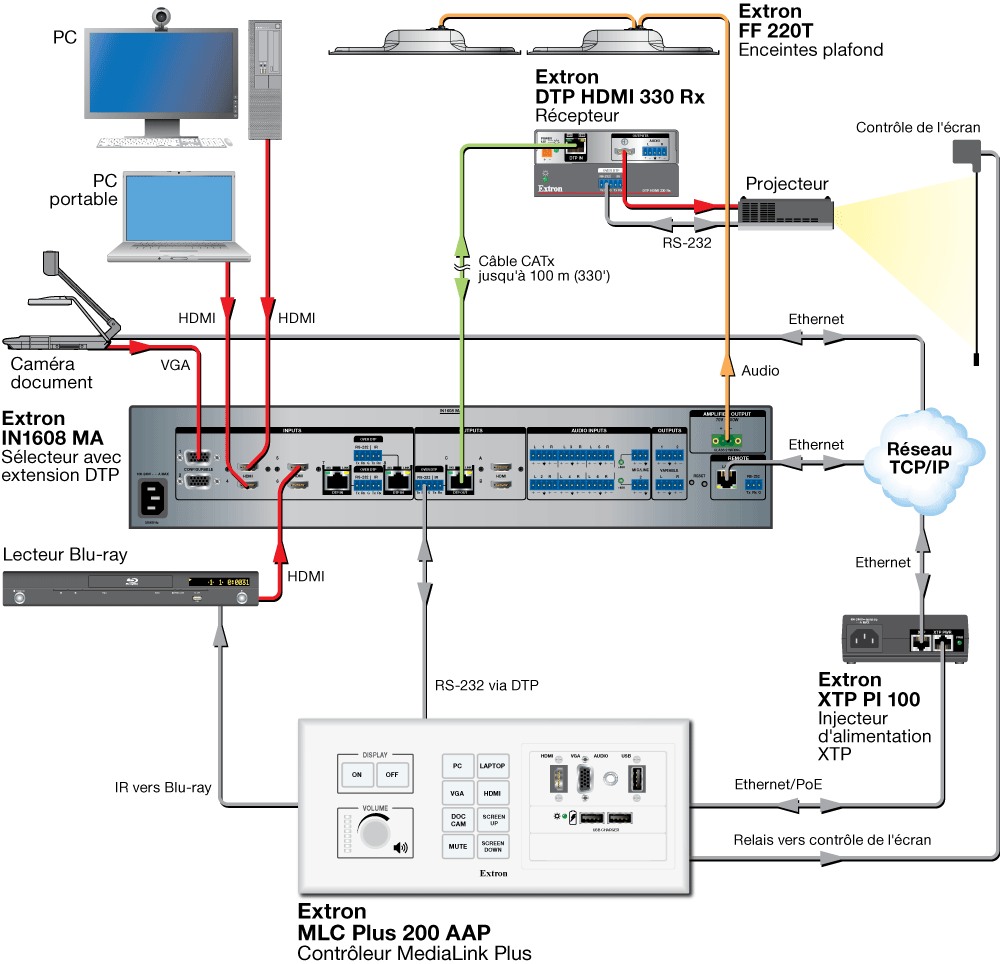

Schéma

Schéma des panneaux
