MMK 2

Kit de montage sur montant vertical pour TLS 725M

Caractéristiques principales

Permet de fixer solidement un TLS 725M sur la structure verticale séparant l'ouverture d'une porte au mur en verre adjacent
Présente une esthétique qui s'adapte au design de l'écran TLS et de la structure du montant vertical
Les voyants LED seront en permanence visibles de chaque côté de l'écran
Disponible dans des finitions noires et en aluminium mat
Support de montage conforme ADA qui ne dépasse pas de plus de 10,16 cm (4") par rapport à la façade extérieure de la structure du montant vertical
Inclut un revêtement couvrant le voyant LED, qui offre un design épuré et compact dans la salle

Modèle	Description de la version	Référence
MMK 2	Kit de montage sur montant vertical pour TLS 725M – Noir	70-1264-22
MMK 2	Kit de montage sur montant vertical pour TLS 725M – Aluminium	70-1264-28

Le MMK 2 Extron est un kit de montage sur montant vertical conçu spécialement pour le TLS 725M. Il permet de fixer solidement l'écran tactile sur la structure verticale séparant l'ouverture d'une porte au mur en verre adjacent. Le montage présente une esthétique qui, même vue de loin, s'adapte au design de l'écran TLS et de la structure du montant vertical. Les voyants LED sur le TLS 725M sont parfaitement visibles sur chaque côté de l'écran.

Caractéristiques

Permet de fixer solidement un TLS 725M sur la structure verticale séparant l'ouverture d'une porte au mur en verre adjacent
Présente une esthétique qui s'adapte au design de l'écran TLS et de la structure du montant vertical
Les voyants LED seront en permanence visibles de chaque côté de l'écran
Disponible dans des finitions noires et en aluminium mat
Support de montage conforme ADA qui ne dépasse pas de plus de 10,16 cm (4") par rapport à la façade extérieure de la structure du montant vertical
Inclut un revêtement couvrant le voyant LED, qui offre un design épuré et compact dans la salle
Un modèle de montage est téléchargeable pour simplifier l'alignement et l'installation

PRODUITS SIMILAIRES
	MMK 1	Kit de montage sur montant vertical pour TLS 525M
	MMK 3	Kit de montage sur montant vertical pour TLS 1025M
	SMK 1	Kit de montage en surface pour TLP Pro 525M et TLS 525M
	SMK 2	Kit de montage en surface pour TLP Pro 725M et TLS 725M
	SMK 3	Kit de montage en surface pour TLP Pro 1025M et TLS 1025M
	Kits de montage incliné	Pour écrans tactiles TouchLink Pro, gamme TLC Pro, et écrans de réservation TouchLink

Caractéristiques techniques

Mounting
MMK 1, 2, and 3

Mounting	Mounts into mullion frames
Enclosure material	Metal


Enclosure dimensions
MMK 1	3.78" H x 6.64" W x 0.71" D (96 mm H x 169 mm W x 18 mm D)
MMK 2	4.08" H x 7.08" W x 0.71" D (104 mm H x 180 mm W x 18 mm D)
MMK 3	4.08" H x 8.54" W x 0.71" D (104 mm H x 217 mm W x 18 mm D)

General
Product weight	MMK 1 — 0.30 lbs (0.13 kg) MMK 2 — 0.40 lbs (0.18 kg) MMK 3 — 0.55 lbs (0.25 kg)
Regulatory compliance	CE, RoHS, WEEE
Product warranty	3 years parts and labor
(4790-D1)

Dimensions et poids au transport
Référence	Hauteur	Largeur	Profondeur	Poids
70-1264-22	2,5 cm	20,3 cm	25,4 cm	0,23 kg
70-1264-28	2,5 cm	20,3 cm	25,4 cm	0,23 kg

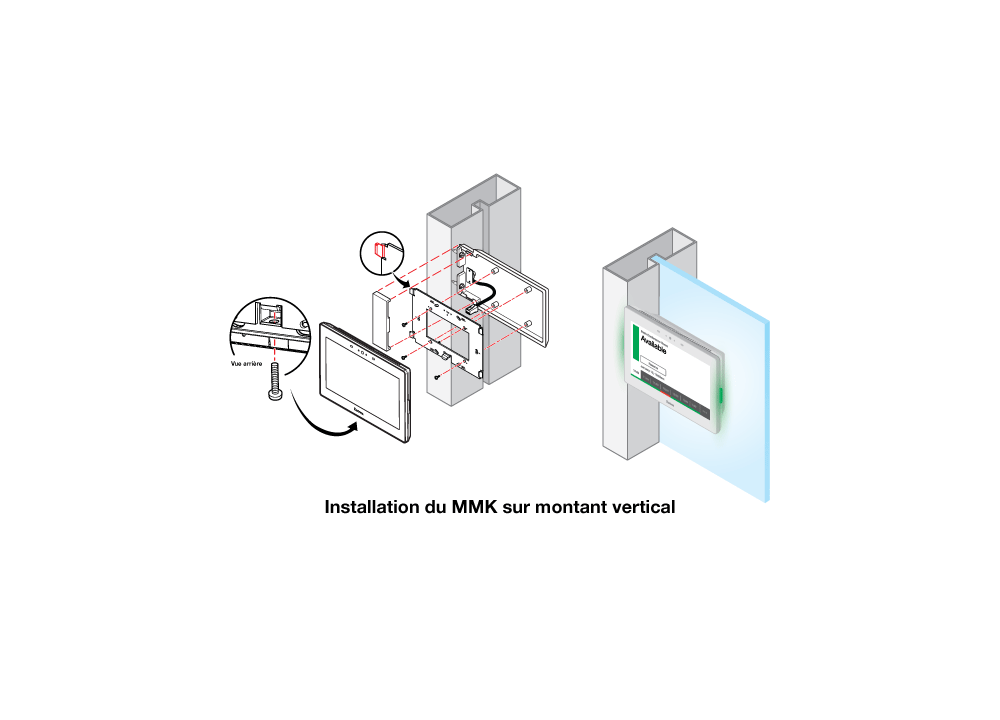

Schéma

Schéma des panneaux
