Caractéristiques principales
-
Utilisé pour fixer solidement un TLS 835M sur la structure verticale séparant l'ouverture d'une porte du mur en verre adjacent
-
Présente une esthétique qui s'adapte au design de l'écran TLS et de la structure du montant vertical
-
Les voyants LED seront en permanence visibles de chaque côté de l'écran
-
Disponible dans des finitions noires et en aluminium mat
-
Support de montage compact, conforme aux directives de l'ADA (Americans with Disabilities Act), qui dépasse de moins de 10 cm (4") de la structure du montant pour un aspect élégant et discret
-
Supports pour montage incliné MMK 5/6 optionnels pour l'inclinaison vers le haut de l'écran aux hauteurs conformes aux directives de l'ADA
| Modèle |
Description de la version |
Référence |
| MMK 5 |
Pour TLS 835M - Noir |
70-1333-22 |
| MMK 5 |
Pour TLS 835M - Aluminium |
70-1333-28 |
| MMK 5/6 Angle Brackets - Black |
Pour MMK 5/6 - Noir, lot de 5 |
70-1371-22 |
| MMK 5/6 Angle Brackets - Aluminum |
Pour MMK 5/6 - Aluminium, lot de 5 |
70-1371-28 |
Le MMK 5 Extron est un kit de montage sur montant vertical conçu spécialement pour l'écran tactile de réservation TLS 835M. Il permet de fixer solidement l'écran sur la structure verticale séparant l'ouverture d'une porte du mur en verre adjacent. Le montage présente une esthétique soignée qui, même vue de loin, s'adapte parfaitement au design de l'écran et de la structure du montant vertical. Les voyants LED sont parfaitement visibles sur chaque côté de l'écran. Ces kits sont disponibles dans des finitions noires et en aluminium.
Caractéristiques
-
Utilisé pour fixer solidement un TLS 835M sur la structure verticale séparant l'ouverture d'une porte du mur en verre adjacent
-
Présente une esthétique qui s'adapte au design de l'écran TLS et de la structure du montant vertical
-
Les voyants LED seront en permanence visibles de chaque côté de l'écran
-
Permet de détacher l'écran pour faciliter une maintenance par l'utilisateur sans avoir à retirer ou à démonter l'accessoire de montage
-
Disponible dans des finitions noires et en aluminium mat
-
Support de montage compact, conforme aux directives de l'ADA (Americans with Disabilities Act), qui dépasse de moins de 10 cm (4") de la structure du montant pour un aspect élégant et discret
-
Supports pour montage incliné MMK 5/6 optionnels pour l'inclinaison vers le haut de l'écran aux hauteurs conformes aux directives de l'ADA
-
Un modèle de montage est téléchargeable pour simplifier l'alignement et l'installation
|
INTERFACES UTILISATEUR COMPATIBLES
|
| |
TLS 835M |
Écran de réservation TouchLink 8" mural |
|
PRODUITS SIMILAIRES
|
| |
Gamme AMK 35 |
Kits de montage incliné pour écrans tactiles de la gamme TLP Pro 35 |
| |
Gamme SMK 35 |
Kits de montage en surface pour écrans tactiles TLP Pro 35 |
Caractéristiques techniques
-
| MMK 5 and 6 |
|
| MKK 5 |
|---|
| Mounting | |
| Mounting | Mounts into mullion frames |
| Enclosure material | Metal |
| Enclosure Dimensions | 4.26" H x 7.97" W x 0.83" D
(108 mm H x 202 mm W x 21 mm D |
| |  |
| General | |
| Product weight | 0.50 lbs (0.23 kg) |
| Regulatory compliance | RoHS and WEEE |
| Product warranty | 3 years parts and labor |
|

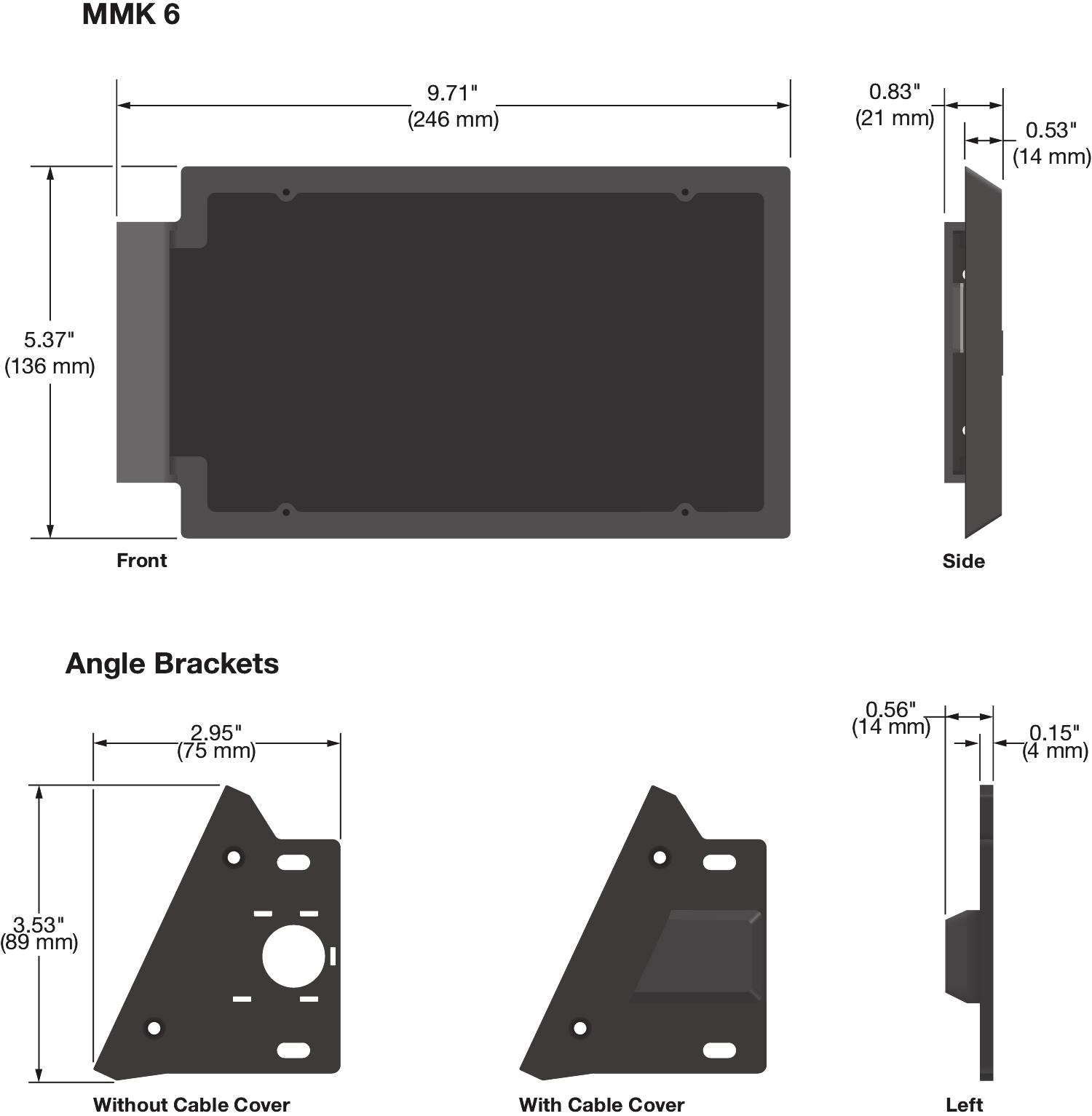

| MMK 6 |
|---|
| Mounting | |
| Mounting | Mounts into mullion frames |
| Enclosure material | Metal |
| Enclosure Dimensions | 5.37" H x 9.71" W x 0.83" D
(136 mm H x 246 mm W x 21 mm D) |
| |  |
| General | |
| Product weight | 0.70 lbs (0.32 kg) |
| Regulatory compliance | RoHS and WEEE |
| Product warranty | 3 years parts and labor |
| (6484-D1) |
| Dimensions et poids au transport |
| Référence |
Hauteur |
Largeur |
Profondeur |
Poids |
| 70-1333-22 |
20,3 cm |
25,4 cm |
2,5 cm |
0,27 kg |
| 70-1333-28 |
20,3 cm |
25,4 cm |
2,5 cm |
0,27 kg |
| 70-1371-22 |
25,4 cm |
30,5 cm |
3,2 cm |
0,34 kg |
| 70-1371-28 |
25,4 cm |
30,5 cm |
3,2 cm |
0,34 kg |

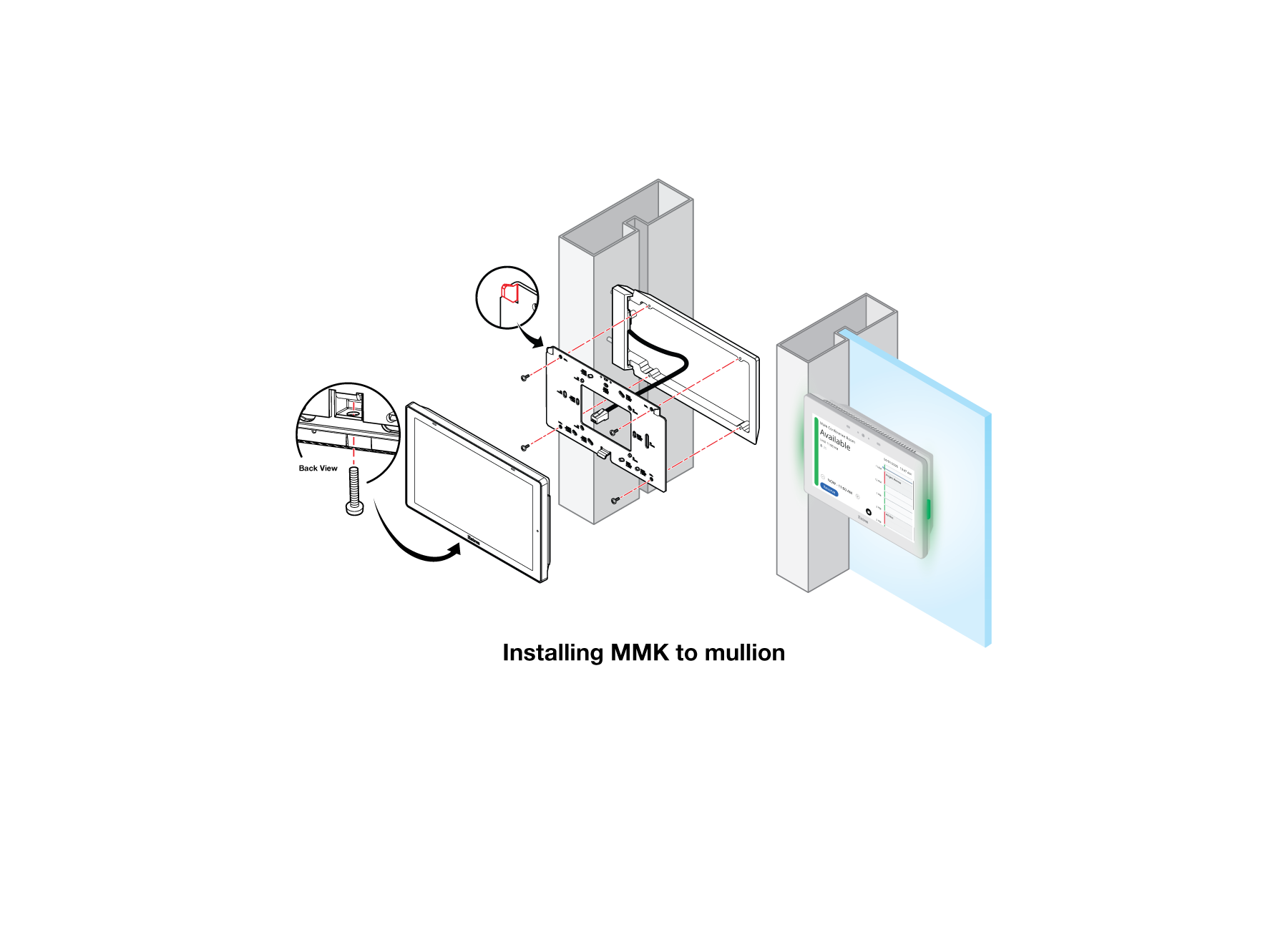

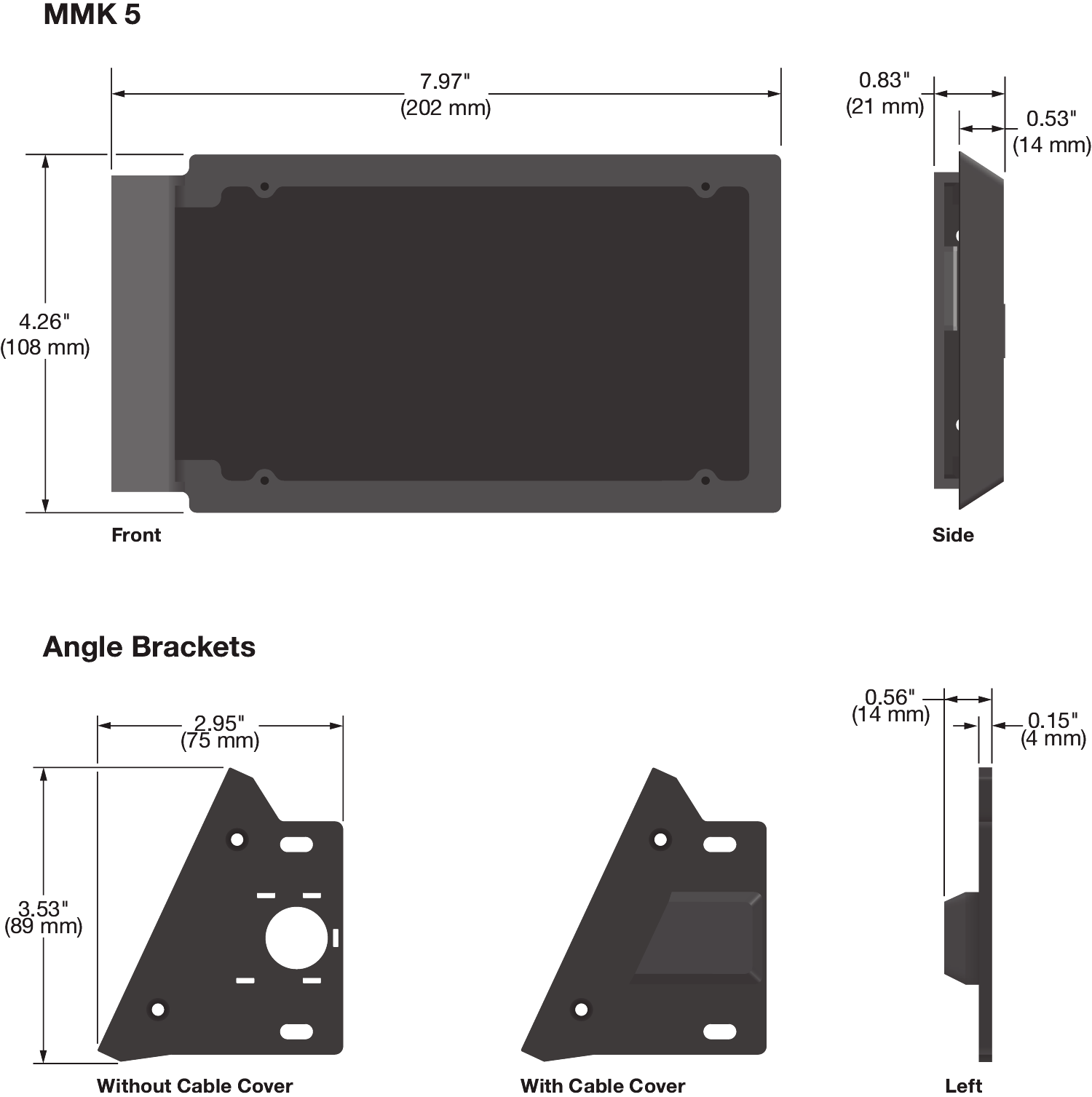

Schéma
