MPS 602 RETIRÉ

Sélecteur de présentation multimédia avec extension DTP 330
Caractéristiques principales
  • Intègre des sources HDMI, RVB et audio dans des systèmes de présentation
  • Trois entrées HDMI, deux entrées RVB et une entrée DTP
  • Sortie sélectionnable HDMI ou DTP
  • L'entrée et la sortie DTP intégrée permettent la transmission des signaux vidéo, de contrôle, et audio analogique jusqu'à 100 m (330') via un seul câble CATx blindé
  • Disponible avec un amplificateur mono ou stéréo à haut rendement énergétique de classe D :
    2 x 50 W à 4 Ω, 2 x 25 W à 8 Ω
    1 x 100 W à 70 V
  • Certification JITC
The Extron MPS 602
Modèle Description de la version Référence
 MPS 602 Sortie préamplifiée variable - Sans amplificateur, DTP 330 60-1313-51 RETIRÉ
 MPS 602 SA Amplificateur de puissance stéréo 2 x 50 W, DTP 330 60-1314-51 RETIRÉ
 MPS 602 MA Amplificateur de puissance mono 100 W, 70 V, DTP 330 60-1315-51 RETIRÉ

Ce produit a été retiré de la vente.

Le MPS 602 Extron est un sélecteur intuitif de présentation multimédia à six entrées, destiné à des sources numériques et analogiques. Il permet la commutation vidéo numérique grâce à trois entrées HDMI et à une entrée paires torsadées DTP®, et la commutation vidéo analogique avec deux entrées RVB numérisées pour la distribution vers les sorties numériques. Pour une flexibilité accrue, le MPS 602 permet la sélection entre une sortie paire torsadées DTP et une sortie HDMI. L'entrée et la sortie DTP sont compatibles avec les émetteurs et récepteurs DTP afin de transmettre des signaux vidéo, audio et de contrôle bidirectionnel jusqu'à 100 m (330') ; chaque connexion DTP nécessitant un seul câble CATx blindé. Le MPS 602 est également équipé de plusieurs options de commutation et de traitement audio, d'une amplification de puissance et d'options de contrôle flexibles pour une commutation et une distribution AV complètes.

Extension numérique sur paires torsadées intégrée

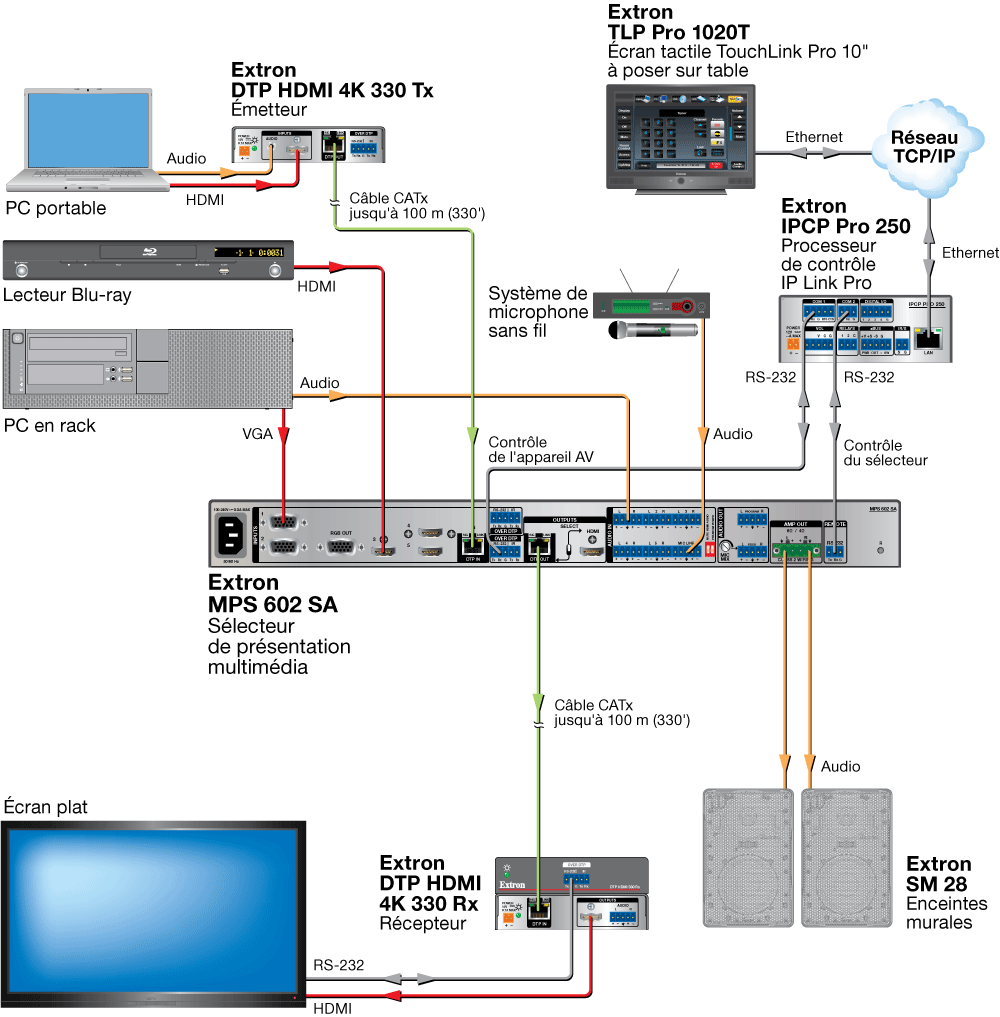

L'entrée paires torsadées sur le MPS 602 peut recevoir les signaux provenant d'un émetteur DTP 230 ou DTP 330 distant installé sur une table de conférence, un pupitre ou sur un mur pour connecter l'ordinateur portable d'un invité. La sortie paires torsadées DTP 230 peut être utilisée pour transmettre des signaux AV numériques depuis un MPS 602 en rack vers un récepteur DTP 230 ou DTP 330 placé derrière un écran plat installé au mur, au-dessus d'un projecteur monté au plafond, ou sur tout autre emplacement distant. Les émetteurs et récepteurs DTP 230 et DTP 330 sont disponibles dans des boîtiers compacts et discrets, en plaques murales au format Decorator ou en boîtiers de sol, pour s'adapter aux exigences d'installation d'une application spécifique.

L'entrée et la sortie DTP paires torsadées possèdent des caractéristiques supplémentaires pratiques, faciles à intégrer. Les signaux RS‑232 bidirectionnels et IR peuvent être insérés depuis un système de contrôle et transmis sur le seul câble blindé CATx, avec l'audio et la vidéo, permettant ainsi de contrôler une source ou un appareil d'affichage. De plus, le MPS 602 peut alimenter certains émetteurs et récepteurs DTP à l'aide du même câble CATx blindé utilisé pour les signaux vidéo et audio, simplifiant ainsi la conception et l'installation du système.

Commutation fiable pour les formats numériques et analogiques

Le MPS 602 offre une commutation indépendante des sources vidéo numériques et RVB analogiques. Il numérise les signaux d'entrée RVB analogiques afin d'assurer une transmission fiable et de grande qualité des signaux vidéo numériques vers les sorties HDMI et DTP. Les entrées RVB peuvent être commutées indépendamment vers la sortie RVB locale.

Pour améliorer et simplifier l'intégration des sources et des appareils d'affichage, et pour garantir une performance et une fiabilité optimales du système, le MPS 602 dispose d'EDID Minder®. EDID Minder est une technologie exclusive d'Extron, qui gère la communication entre les sources d'entrée et les appareils d'affichage afin d'assurer un affichage fiable des formats vidéo.

Possibilité d'intégration audio avec amplification de puissance

Le MPS 602 offre une commutation audio analogique sur six entrées, une entrée micro/ligne avec 48 V d'alimentation fantôme, un embeddage et un désembeddage audio HDMI et également plusieurs options de traitement audio à des fins de mixage et de ducking. La fonction de ducking microphone réduit automatiquement l'audio en façade en présence d'un signal microphone, ce qui rend inutile l'utilisation d'un processeur de ducking audio. Afin de rationaliser la configuration audio, le MPS 602 dispose, sur son panneau avant, de contrôles du volume de la sortie audio en façade et du microphone, qui permettent de régler de façon indépendante les volumes audio en façade et microphone, et la coupure son. Les caractéristiques de configuration audio sont facilement accessibles via le logiciel de configuration des produits PCS, qui dispose d'une interface utilisateur intuitive offrant un accès à tous les réglages et paramètres disponibles.

Trois modèles du sélecteurs MPS 602 sont disponibles, dont deux possèdent des amplificateurs de puissance intégrés. Le MPS 602 est un modèle sans amplificateur, doté d'une sortie à pré-amplification variable. Le MPS 602 SA permet une amplification audio stéréo 50 W rms par canal à 4 Ω et 25 W rms par canal à 8 Ω , tandis que le MPS 602 MA offre une amplification mono 70 V avec sortie à 100 W rms. Les modèles amplifiés sont tous deux équipés d'un amplificateur Extron de classe D, doté de la technologie brevetée CDRS™, Class D Ripple Suppression, qui offre un signal audio lisse et améliore la fidélité du signal, contrairement aux amplificateurs de classe D classiques.

Diverses options de contrôle et de fonctionnement

Le MPS 602 permet un contrôle depuis le panneau avant pour la commutation d'entrée directe ainsi que le réglage du volume audio en façade et du microphone. Il dispose également de la commutation automatique entre les entrées afin de faciliter le fonctionnement lorsque l'unité est installée dans des emplacements tels qu'un pupitre ou une table de conférence. La configuration et le contrôle à distance se font via USB et RS‑232. Installé dans un boîtier métallique 1U, d'un rack de largeur, le MPS 602 peut être intégré facilement dans différents environnements.
