Le NAV E 201 D est un encodeur AV Pro sur IP inclus dans une plaque murale au format Decorator qui diffuse des signaux audio et vidéo haute qualité avec une latence très faible, sur des réseaux Ethernet 1 Gb/s à des débits faibles. Il utilise le codec PURE3^® Extron pour offrir des performances exceptionnelles avec une vidéo haute qualité à des résolutions allant jusqu'à 4K @ 60 Hz et un échantillonnage de la chrominance 4:4:4, tout en ayant une latence très faible. Le NAV E 201 D est entièrement compatible avec les terminaux 10 Gb/s NAV^®, offrant une meilleure évolutivité pour les déploiements importants. Le support de l'audio AES67 sur IP facilite une intégration souple avec les processeurs audio DMP Plus ou d'autres composants audio sur IP. La gamme NAV est une plateforme dédiée, puissante, et hautement évolutive qui supporte les applications audiovisuelles professionnelles complexes, et assure le transfert sécurisé de signaux audiovisuels vers des milliers de terminaux.

Codec PURE3

Les encodeurs et les décodeurs avec scaler NAV utilisent la dernière évolution du codec PURE3 Extron. Cette technologie de compression unique par ondelette et brevetée offre une meilleure résilience du réseau. Le codec PURE3 tolère le trafic réseau intense présent sur les réseaux convergents tout en offrant des performances plus élevées que des systèmes de compression standard. D'autres fabricants utilisent des codecs peu fiables tiers qui fonctionnent mal lorsqu'ils sont exposés à un trafic réseau imprévisible. Ces codecs nécessitent des réseaux isolés coûteux, tandis que PURE3 est le SEUL codec conçu pour l'industrie audiovisuelle professionnelle à fournir des capacités vidéo robustes et irréprochables sur des réseaux convergents ou isolés. Avec une latence très faible, PURE3 traite les signaux vidéo avec une quantification des couleurs 4:4:4, tout en maintenant la qualité d'origine et la résolution native de la source. L'Intelligent Selective Streaming du codec PURE3 est une technologie exclusive Extron qui, lors de phases de mouvement faible dans des contenus vidéo, augmente les capacités de diffusion. Le codec PURE3 dispose également d'une capacité de masquage d'erreurs avancé, fournissant une immunité élevée contre les erreurs réseau, tels que les erreurs binaires, la gigue, et les paquets de données hors séquence et perdus. Le masquage d'erreurs PURE3 assure une qualité d'image optimale sans plus de latence ni de bande passante, généralement introduite par d'autres systèmes de correction d'erreurs.

Ethernet 1 Gb/s

Conçu pour les réseaux Ethernet 1 Gb/s, le NAV E 201 D diffuse la vidéo haute qualité et l'audio, fournissant une reproduction précise de contenus source. En utilisant une infrastructure Ethernet en cuivre 1 Gb/s 1000Base-T standard, le NAV E 201 D assure une conception modulaire du système et une diffusion optimale sur des distances considérables. Le NAV E 201 D peut être alimenté à distance via le PoE sur un switch réseau conforme PoE ou un injecteur PoE, rendant inutile l'utilisation de sources d'alimentation externes. Parfaitement adapté aux applications de distribution vidéo professionnelles, aux centres de commandement et de conduite d'opérations, ou aux applications de formation, le NAV E 201 D est la solution idéale pour toute installation dans laquelle un système de distribution vidéo AV sur IP haute qualité est souhaité.

HDCP 2.3

Le NAV E 201 D est entièrement conforme HDCP 2.3 pour assurer la transmission de contenus UHD chiffrés avec le standard HDCP. Il dispose également de la technologie Key Minder^® Extron pour améliorer et simplifier l'intégration des appareils équipés en HDMI. Pour les signaux HDMI avec contenus protégés, la technologie Key Minder authentifie et maintient le chiffrement HDCP en continu pour fournir une rapidité et une fiabilité de transmission sur une infrastructure réseau. Si le contenu chiffré HDCP est diffusé sur un écran non conforme HDCP, le récepteur transmet un écran vert, fournissant un retour visuel instantané indiquant que le contenu protégé ne peut être affiché.

Interopérabilité avec l'AES67

La plateforme NAV supporte le standard AES67 pour la transmission de l'audio sur IP, facilitant l'intégration avec des processeurs DMP Plus ou d'autres composants audio sur IP. Le standard AES67 répond au besoin d'interopérabilité entre les principaux protocoles réseau audio sur IP actuellement utilisés. L'utilisation de ce standard permet aux intégrateurs audiovisuels d'ajouter plus facilement la technologie réseau audio dans diverses applications, assurant des performances optimales et une souplesse dans la distribution de signaux audio.

Rapidité et fiabilité de commutation

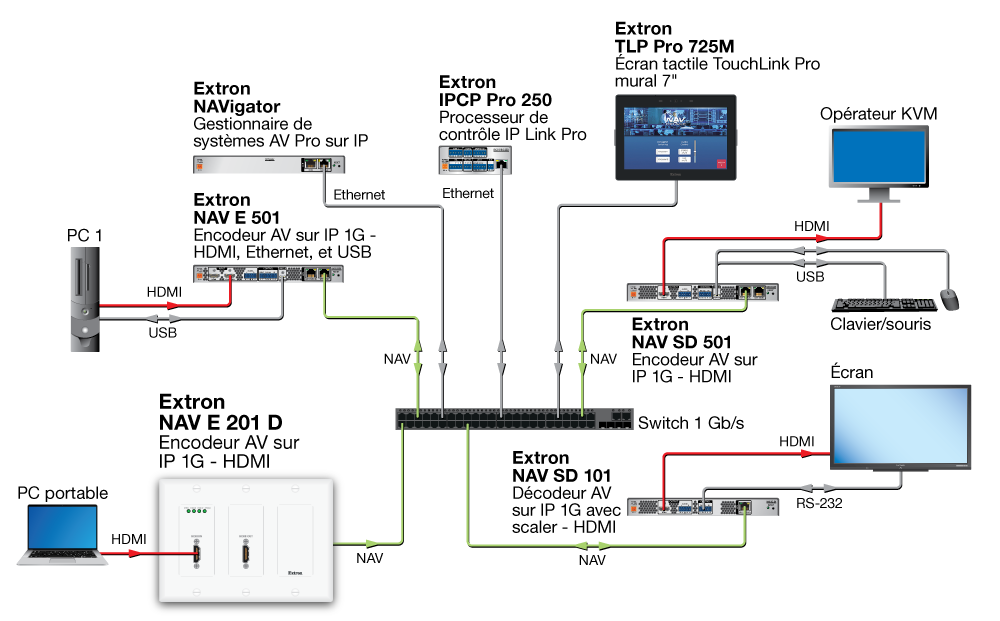

Les systèmes NAV ne se limitent pas à l'extension et à la distribution vidéo. Plusieurs encodeurs et décodeurs peuvent être associés pour créer une matrice IP audio et vidéo. Les solutions AV Pro sur IP NAV associent la souplesse d'un système IP aux caractéristiques de commutation audio et vidéo, faciles à intégrer des grilles de commutation Extron traditionnelles, telles que le Key Minder, l'EDID Minder^®, et la séparation audio et USB. Pour une commutation sécurisée, vous pouvez concevoir un petit système de commutation en IP intégrant plusieurs terminaux et un système de contrôle de la gamme Pro Extron. Dans les plus grandes installations, le gestionnaire de systèmes NAVigator amplifie les capacités de commutation, grâce à ses capacités de contrôle avancé et de supervision globale d'un système.

La capacité de routage avec gestion de priorité permet aux utilisateurs de créer des indicateurs personnalisés pour s'assurer que les données sont correctement isolées et que les terminaux sont plus facilement localisés. Les utilisateurs peuvent assigner plusieurs indicateurs à un terminal à l'aide du logiciel associé au NAVigator. Associés à un système de contrôle Extron, les indicateurs peuvent être utilisés pour classer, isoler, ou localiser rapidement des terminaux. Le routage avec gestion de priorité est utile dans des systèmes possédant plusieurs niveaux de classification de sécurité ou dans des applications contrôlant plusieurs salles dans une entreprise ou sur un campus.

Simplicité d'installation et de configuration

Le NAV E 201 D dispose d'une interface intuitive embarquée pour accéder facilement aux paramètres réseau, aux réglages de débits, et à d'autres paramètres à partir d'un navigateur Web standard. Outre l'interface Web, le NAV E 201 D peut être configuré à partir du logiciel de configuration des produits (PCS) Extron. Les grands systèmes tireront profit du gestionnaire de systèmes NAVigator requis, un équipement spécialisé pour centraliser la gestion et le contrôle de systèmes NAV.

Sécurité

Tous les terminaux NAV supportent le contrôle d'accès au réseau par port 802.1X. En cas d'activation, l'authentification 802.1X nécessite que tous les appareils soient approuvés avant qu'un accès réseau ne soit accordé. Les flux vidéo et audio sont aussi chiffrés avec le protocole SRTP (Secure Real-Time Transport Protocol). Les systèmes NAV offrent une compatibilité native avec les systèmes de contrôle de la gamme Pro Extron, qui disposent d'une plateforme sécurisée IP Link chiffrant toutes les commandes du processeur de contrôle au terminal. Les systèmes NAV et de contrôle de la gamme Pro Extron créent conjointement la solution AV Pro sur IP la plus fiable et sécurisée de l'industrie audiovisuelle. Avec le NAVigator, toutes les communications entre le gestionnaire de systèmes et les terminaux sont chiffrées via le protocole SSH (Secure Shell Protocol). Le NAV E 201 D est hautement sécurisé et peut être intégré sereinement dans toute application AV Pro moderne fonctionnant sur un réseau.

Supervision et contrôle du système

Le gestionnaire de systèmes NAVigator transforme le système NAV en une solution de matriçage IP performante et modulaire. Le NAVigator est un équipement spécialisé disposant d'une interface intuitive pour centraliser la gestion et le contrôle des systèmes NAV. Outre la simplicité d'installation et de configuration du système, ainsi que la rapidité de commutation, le NAVigator inclut de nombreuses caractéristiques pour la supervision, l'exécution de diagnostics, et la résolution de problèmes dans les systèmes NAV. Il permet également une configuration, des mises à jour de firmware en bloc, ainsi qu'une sauvegarde et une restauration de plusieurs terminaux NAV de manière simultanée depuis le même navigateur. Une LinkLicense NAVigator optionnelle est disponible pour permettre un contrôle tiers des systèmes NAV. Ces systèmes de contrôle tiers peuvent utiliser des commandes SIS* pour établir et annuler des connexions NAV en plus de diverses autres fonctions. Les systèmes de contrôle de la gamme Pro Extron s'intègrent au gestionnaire de systèmes NAVigator pour fournir un contrôle sécurisé et chiffré de bout en bout de tous les terminaux NAV ; néanmoins, les ports d'expansion IP Link tels que les ports RS‑232, IR, et E/S numériques sur les terminaux NAV sont contrôlés exclusivement par le système de contrôle de la gamme Pro Extron.

* La LinkLicense pour le contrôle tiers ne permet pas de contrôler des ports d'expansion IP Link.

Contrôle de la gamme Pro

Tous les terminaux NAV disposent d'un port de contrôle intégré de la gamme Pro pour le RS-232, et l'IR ; il étend les systèmes de contrôle de la gamme Pro au-delà de l'emplacement physique du processeur de contrôle. Cette caractéristique Extron unique permet de ne pas raccorder d'autres processeurs de contrôle sur les terminaux. La gamme NAV assure un contrôle chiffré et efficace des appareils à portée du réseau. La gamme NAV est la solution idéale pour toute application nécessitant un contrôle d'appareils, une commutation audio et vidéo souple, et une transmission fiable de contenus haute qualité sur de longues distances.

Évolutivité

La plateforme NAV est la seule solution offrant une interopérabilité parfaite et complète entre des encodeurs et des décodeurs 1 Gb/s et 10 Gb/s. La gamme NAV utilise le codec PURE3 pour diffuser la vidéo depuis des encodeurs 1 Gb/s vers des décodeurs 10 Gb/s ou pour réduire les débits des encodeurs 10 Gb/s afin que les flux puissent être immédiatement décodés par les décodeurs 1 Gb/s. Cette flexibilité assure une transmission fiable de la vidéo haute qualité avec une latence très faible dans l'ensemble de votre organisation.
