NBP 110 D

Clavier de commande réseau à 10 boutons - Plaque murale au format Decorator
Caractéristiques principales
  • Dix boutons souples rétroéclairés qui peuvent être personnalisés à l'aide de l'application Custom Button Builder Extron
  • Compatible avec tous les processeurs de contrôle IP Link Pro et les systèmes HC 400 Extron
  • Les claviers de commande réseau utilisent une connectivité Ethernet standard
  • Alimentation via PoE
The Extron NBP 110 D
Modèle Description de la version Référence
 NBP 110 D Format Decorator, noir et blanc, 10 boutons 60-1689-01

Le clavier de commande réseau NBP 110 D Extron est une interface de contrôle de systèmes audiovisuels entièrement personnalisable pour les systèmes de contrôle de la gamme Pro et les produits HC 400 Extron. Ils se connectent à un processeur de contrôle avec l'Ethernet standard. Ces claviers de commande personnalisables et intuitifs sont compatibles avec un processeur de contrôle, afin d'exécuter de nombreuses fonctions audiovisuelles, telles que la mise en marche et l'arrêt d'un écran, la commutation d'entrée, le contrôle du volume, et bien d'autres fonctions. Le NBP 110 D dispose de dix boutons souples personnalisables qui sont rétroéclairés afin de faciliter l'utilisation de l'appareil dans des environnements peu éclairés. Les claviers de commande réseau comportent une alimentation PoE pratique. Le NBP 110 D est adapté à une boîte de dérivation simple et inclut des plaques murales au format Decorator noires et blanches, ainsi qu'un cadre d'installation.

Caractéristiques

  • Clavier de commande réseau entièrement personnalisable, qui s'intègre facilement avec un système de contrôle de la gamme Pro ou un produit HC 400 Extron
  • Dix boutons souples rétroéclairés qui peuvent être personnalisés à l'aide de l'application Custom Button Builder Extron
  • Compatible avec tous les processeurs de contrôle IP Link Pro et les systèmes HC 400 Extron
  • Les claviers de commande réseau utilisent une connectivité Ethernet standard
  • Alimentation via PoE — Alimentation via Ethernet 802.3af facilitant la réception de l'alimentation et des communications par ce clavier de commande à l'aide d'un seul câble Ethernet, évitant ainsi d'avoir recours à une alimentation locale.
  • Enceinte intégrée offrant un retour sonore par simple pression de bouton
  • Entièrement personnalisable à l'aide du logiciel de système de contrôle Extron — Configurable avec Global Configurator Plus, Global Configurator Professional, ou programmable avec ControlScript.
  • Librairie de drivers d'appareils et de modules de la gamme Pro utilisés respectivement avec des projets Global Configurator et de programmation ControlScript — Rapidité de démarrage et d'exécution de projets avec les modules d'appareils Extron et les drivers d'appareils Global Configurator Extron pour le contrôle de nombreux écrans et sources, tels que des projecteurs, des écrans plats, et des lecteurs Blu‑ray. Extron offre des modules et des drivers d'appareils Ethernet, série, et IR, entièrement testés.
  • Conforme à la Section 508 — Conforme aux standards d'accessibilité relatifs à la technologie électronique et de l'information. Pour en savoir plus sur l'engagement d'Extron en faveur de l'accessibilité, consultez notre page relative à l'accessibilité.
  • Compatible avec l'application Extron Control
  • Plaques murales au format Decorator noires et blanches et cadre d'installation fournis
PRODUITS COMPATIBLES
  HC 404 Système de travail collaboratif pour espaces de réunion
  HC 402 Système de travail collaboratif pour espaces de réunion – Plaque murale au format Decorator
  IPCP Pro 355DR Processeur de contrôle IP Link Pro - Rail DIN
ACCESSOIRES EN OPTION
  PI 115 Injecteur d'alimentation pour systèmes XTP et de contrôle Pro
  Gamme DWP 100 Kits de montage pour modules au format Decorator
  AAP 314 Plastron à trois gangs pour connectivité audiovisuelle pour modules Decorator et AAP
  AAP 424 Plastron à quatre gangs pour connectivité audiovisuelle pour modules Decorator et AAP
  Gamme SMB 110 Boîtiers de montage en surface pour produits à gang US
  TMK 110 D Support de montage sous table pour modules simples au format Decorator
LOGICIEL COMPATIBLE
  Extron Control Application de contrôle pour TouchLink, eBUS, claviers de commande réseau, et MediaLink
  Global Configurator Plus et Global Configurator Professional Logiciel de configuration performant pour systèmes de contrôle audiovisuel
  Global Scripter Plate-forme de programmation pour les systèmes de contrôle Extron
  GlobalViewer Enterprise Logiciel de gestion de ressources audiovisuelles sur serveur
  Toolbelt Utilitaire de configuration, de gestion, et de dépannage
PRODUITS SIMILAIRES
  NBP 105 D Clavier de commande réseau à 5 boutons - Plaque murale au format Decorator
  NBP 106 D Clavier de commande réseau à 6 boutons - Plaque murale au format Decorator
  NBP 108 D Clavier de commande réseau à 8 boutons - Plaque murale au format Decorator
  NBP 100 Clavier de commande réseau à 6 boutons - 2 gangs US
  NBP 200 Clavier de commande réseau à 10 boutons - 3 gangs US

Caractéristiques techniques

Network Button Panels — Decorator-style Series
Memory
   SDRAM 512 MB
   Flash 512 MB
Software
   Configuration software Global Configurator® Plus and Professional
   Programming software Global Scripter®
ControlScript® Deployment Utility and ControlScript Extension for VS Code
   Control apps Extron Control
   Resource management software GlobalViewer® Enterprise
   Utilities Toolbelt, embedded web page
Ethernet
   Network interface controllers (NICs) 1
   Connector 1 female RJ-45 connector
   Data rate 10/100Base-T, half/full duplex with autodetect
   Protocols DHCP, DNS, HTTP (redirect), HTTPS, ICMP, IEEE 802.1X, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level = autodetected
IP address = 192.168.254.253
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1
General
   Power supply Not included
   Power input requirements Power over Ethernet (PoE) (complies with PoE 802.3af, class 3)
   Power consumption — Power injector (PI 115)
      NBP 105 D
         Device 2.0 watts
         Device and PoE injector 5.1 watts
      NBP 106 D
         Device 2.2 watts
         Device and PoE injector 5.1 watts
      NBP 108 D
         Device 1.9 watts
         Device and PoE injector 5.0 watts
      NBP 110 D
         Device 2.0 watts
         Device and PoE injector 4.6 watts
      NBP VC1 D
         Device 1.5 watts
         Device and PoE injector 2.3 watts
      NBP VC2 D
         Device 1.9 watts
         Device and PoE injector 2.7 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      NBP 105 D
         Device 6.7 BTU/hr
         Device and PoE injector 17.1 BTU/hr
      NBP 106 D
         Device 7.5 BTU/hr
         Device and PoE injector 17.3 BTU/hr
      NBP 108 D
         Device 6.4 BTU/hr
         Device and PoE injector 16.8 BTU/hr
      NBP 110 D
         Device 6.5 BTU/hr
         Device and PoE injector 15.7 BTU/hr
      NBP VC1 D
         Device 5.2 BTU/hr
         Device and PoE injector 7.9 BTU/hr
      NBP VC2 D
         Device 6.6 BTU/hr
         Device and PoE injector 9.2 BTU/hr
   Mounting
      Rack mount No
      Furniture or wall mount Yes, in a standard US 1-gang electrical junction box or mud ring
   Enclosure type  Plastic faceplate and high-impact plastic rear enclosure
   Enclosure dimensions
      Faceplate 4.50" H x 2.75" W x 0.26" D (114 mm H x 70 mm W x 6.6 mm D)
      Device - NBP VC1 D 4.15" H x 1.78" W x 2.23" D (105 mm H x 45 mm W x 57 mm D) with mounting tabs, bezel, button, and knob
2.72" H x 1.67" W x 1.46" D (69 mm H x 42 mm W x 37 mm D) without mounting tabs, bezel,  button, or knob
Fits most 1 gang US boxes or mud rings. Allow enough depth in the wall or furniture for device and cable clearance.)
       NBP VC1 D dimensions diagram
      Device - all other models 4.15" H x 1.78" W x 1.69" D (105 mm H x 45 mm W x 43 mm D) with mounting tabs, bezel and buttons
2.72" H x 1.67" W x 1.35" D (69 mm H x 42 mm W x 34 mm D) without mounting tabs, bezel, or buttons
(Fits most 1 gang US boxes or mud rings. Allow enough depth in the wall or furniture for device and cable clearance.)
       NBP D Series dimensions diagram
   Product weight 0.2 lbs (0.1 kg)
   Regulatory compliance CE, C-Tick, c-UL, FCC Class A, ICES, UL, VCCI
Complies with the appropriate requirements of RoHS, WEEE, and Section 508 of the Rehabilitation Act (29 U.S.C. 794d).
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6248-D5)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1689-01 6,4 cm 13,3 cm 17,8 cm 0,25 kg

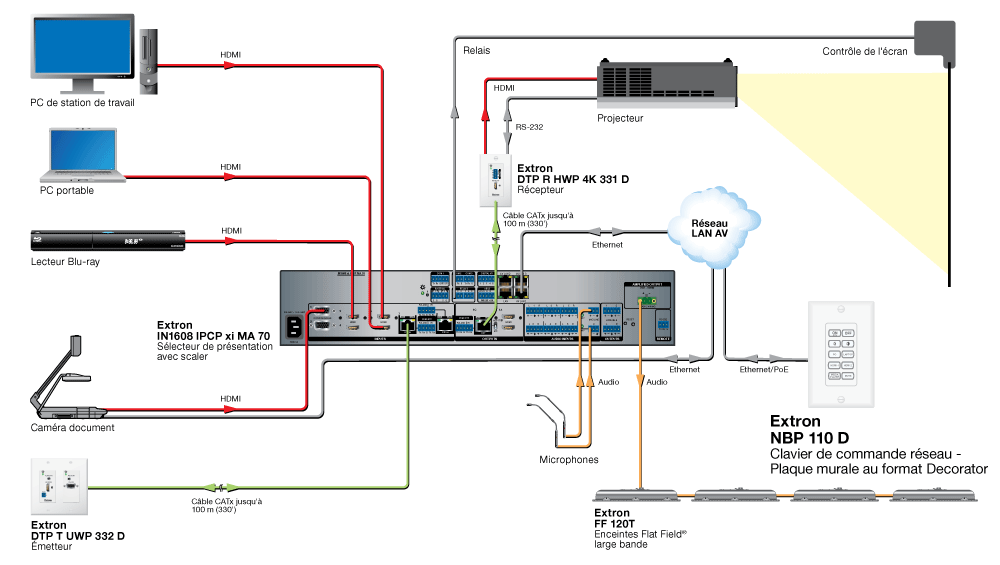

Schéma

NBP 110 D Diagram

Schéma des panneaux

NBP 110 D Panel Drawing
