PS 128

Source d'alimentation 12 Vcc, 96 W rackable
Caractéristiques principales
  • Douze sorties avec 8 A à 12 Vcc
  • Temps moyen entre pannes (MTBF) dépassant 182 000 heures (20,8 ans)
  • Refroidissement par convection
  • Possibilité de montage en rack
  • Voyant d'état indiquant l'état de l'alimentation et de la surcharge sur panneau avant et arrière
The Extron PS 128
Modèle Description de la version Référence
 PS 128 Source d'alimentation 12 Vcc, 8 A 60-1580-02

La PS 128 Extron est une source d'alimentation 12 Vcc, 8 A rackable, pouvant fournir une alimentation 96 W. Conçue par Extron, cette source d'alimentation, à basse consommation énergétique, offre une fiabilité optimale avec un temps moyen entre pannes (MTBF) dépassant 182 000 heures. La PS 128 fournit 12 Vcc, 8 A sur douze ports sur borniers à vis sans limitation de courant par port. Il s'agit d'un boîtier 1U rackable, d'un demi-rack de largeur, avec des inserts filetés, pour le montage de la source d'alimentation directement sous une table ou sur un plateau de rack Extron. Un voyant LED sur les panneaux avant et arrière indique l'état de l'alimentation et de la surcharge afin de faciliter la résolution de problèmes.

Caractéristiques

  • Douze sorties avec 8 A à 12 Vcc — Réduit le nombre de sources d'alimentation, et offre ainsi un renforcement et une gestion centralisée de l'alimentation.
  • Temps moyen entre pannes (MTBF) dépassant 182 000 heures (20,8 ans) — Conception Extron pour une meilleure longévité et fiabilité.
  • Refroidissement par convection — Supprime le bruit de ventilation avec moins de composants sensibles aux pannes.
  • Possibilité de montage en rack — La facilité d'intégration de la source d'alimentation optimise son installation directement sur des plateaux rackables Extron basiques ou universels, ou sous une table.
  • Voyant d'état indiquant l'état de l'alimentation et de la surcharge sur panneau avant et arrière — Offre une confirmation visuelle que la source d'alimentation fonctionne correctement, qu'elle soit montée en rack et vue depuis son panneau arrière, ou sous une table et vue de face.
  • Aucune limitation de courant par port — Chaque port supporte divers produits Extron, indépendamment de leur consommation énergétique.
  • Source d'alimentation Everlast™ Extron — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie pour des coûts de fonctionnement réduits.
  • Source d'alimentation Everlast Extron couverte par une garantie sept ans pièces et main d'œuvre
ACCESSOIRES EN OPTION
  RSB 129 Plateau rackable simple, profondeur 24 cm
  RSU 129 Plateau rackable universel, profondeur 24 cm
  MBU 125 Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur
PRODUITS SIMILAIRES
  CPI 51 Injecteur d'alimentation pour câbles actifs Extron
  IPL EXP PDU4H Interface d'expansion pour l'alimentation des systèmes de contrôle
  IPL EXP PDU8L Interface d'expansion pour l'alimentation des systèmes de contrôle
  Kit d'adaptateurs en fourreau souple Kit d'installation pour environnements électriques câblés
  PS 125 Alimentation 12 Vcc, 60 W rackable
  PS 18DR Adaptateur sur rail DIN pour sources d'alimentation de la gamme PS 1/8 de rack Extron
  Sources d'alimentation pour bureau de la gamme PS Sources d'alimentation de remplacement 12 V avec ZipClip
  UPI 100 Injecteur d'alimentation 100 W pour produits USB‑C Extron
  ZipClip 100 Kit de montage pour sources d'alimentation de la gamme PS
  ZipClip 200 Kit de montage pour produits d'1/8 et d'1/4 de rack
  ZipClip 400 Kit de montage pour produits d'1/8, d'1/4, et d'1/2 rack
  ZipClip 50 Kit de montage pour source d'alimentation PS 1205 C

Caractéristiques techniques

PS 128
General
   Power output 12 VDC, regulated; 8 A maximum; 96 watts, total for all 12 outputs
    NOTE     Maximum output current is rated at an ambient temperature of 40 °C.
   Power input 100 VAC to 230 VAC, 50-60 Hz
      No load 6.6 watts at 115 VAC
5.8 watts at 230 VAC
      Full power 109.0 watts at 115 VAC
106.4 watts at 230 VAC
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +104 °F (0 to +40 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation 44.5 BTU/hr
   Mounting
      Rack mount Yes, with optional 1U rack shelf
      Furniture mount Yes, with optional under-desk mounting kit
      Pole mount Yes, with optional mounting kit
   Enclosure type  Metal
   Enclosure dimensions 1.66" H x 8.68" W x 10.0" D (1U high, half rack wide)
(4.2 cm H x 22.1 cm W x 21.6 cm D)
(Depth excludes connectors.)
   Product weight  3 lbs (1.4 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Safety CE, c-UL, NEC section 300.22 (C), UL
Meets UL 60950-1 and IEC 60950-1
      EMI/EMC CE, CISPR 22 Class B, C-tick, EN55022 Class B, FCC Class B, ICES Class B, VCCI Class B
      Environmental Complies with the appropriate requirements of RoHS, WEEE
   Product warranty 3 years parts and labor
   Everlast power supply warranty 7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(4098-D2)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1580-02 13,3 cm 34,3 cm 36,8 cm 1,96 kg

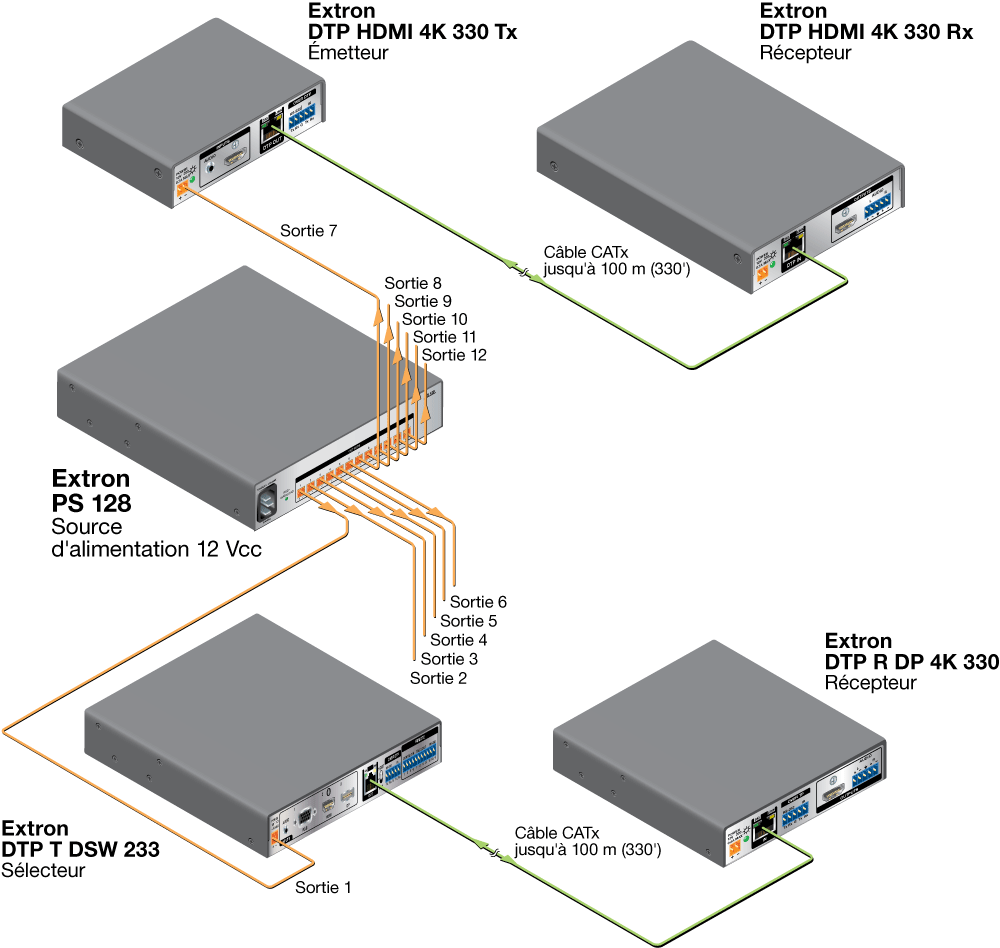

Schéma

PS 128 Diagram

Schéma des panneaux

PS 128 Panel Drawing
