Quantum^® Ultra II est la prochaine génération de processeurs pour mur d'images Extron, avec un niveau avancé de connectivité et des débits de transmission adaptés aux besoins futurs. Le bus vidéo HyperLane^® offre des performances en temps réel exceptionnelles avec un débit de transmission atteignant 500 Gb/s. Les cartes d'entrée et de sortie HDMI 4K PLUS, FOX3, et DTP3 disposent de connecteurs 18 Gb/s qui supportent des résolutions jusqu'à 4K/60 à 4:4:4, avec une conformité HDCP 2.3. Les sources 8K/60 peuvent être acceptées comme un signal à quatre liens. Il est possible de router l'audio embeddé d'une source vers chaque canevas actif ou un réseau Dante^®. Le processeur peut supporter jusqu'à 20 canevas disposant de résolutions variées et de diverses orientations des écrans. Des caractéristiques telles que la possibilité d'orientation en mode Portrait ou Paysage, la superposition des signaux de sorties, et les résolutions de sortie définies par l'utilisateur assurent une compatibilité avec les écrans. Les interfaces RS‑232, USB, et Ethernet fournissent une connexion directe pour des systèmes de contrôle.

​

Performances en temps réel exceptionnelles

Le Quantum Ultra II dispose d'un bus vidéo haut débit intégrant la technologie HyperLane Extron, qui fournit des performances en temps réel jamais obtenues par d'autres processeurs pour mur d'images. Le bus vidéo HyperLane possède un débit maximal de transmission de 500 Gb/s, garantissant une compatibilité complète avec les résolutions vidéo les plus élevées actuellement utilisées, telles que le 8K, et peut transporter simultanément plus de vingt sources 4K/60 4:4:4. La fonction du bus HyperLane sert exclusivement à transporter des données vidéo entre des cartes d'entrée et de sortie. Le bus vidéo garantit des performances optimales et éprouvées, qui ne sont pas altérées par d'autres composants du système. Il est ainsi possible d'obtenir des présentations fluides de sources, sans aucune incompatibilité dans la fréquence d'images de la source diffusée.

Scaler Vector 4K

Le Quantum Ultra II intègre le processeur de scaling Vector 4K, exclusif Extron, développé en interne et conçu pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Vector 4K intègre plusieurs technologies de scaling brevetées Extron et représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis. Un redimensionnement et un traitement 4:4:4 nets et précis des signaux informatiques et vidéo jusqu'à 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des écrans de plus faible dimension ou résolution, sans perte des détails importants des images. Il assure par ailleurs des transitions fluides entre des presets, avec des options cut ou fondu par transition d'écran noir sélectionnables.

Structure modulaire et flexible

Le Quantum Ultra II dispose d'une structure modulaire afin de répondre aux besoins de toute application. Le châssis est complété par des cartes d'entrée et de sortie, choisies pour répondre aux exigences des sources et des écrans. Il est possible de configurer plusieurs châssis comme un seul système afin de supporter diverses configurations de murs d'images.

Le Quantum Ultra II 610 est un châssis 6U à 10 emplacements, qui supporte toute combinaison de cartes d'entrée et de sortie. Le système d'exploitation embarqué robuste se trouve sur un disque SSD protégé contre l'écriture ; les alimentations redondantes et interchangeables à chaud garantissent des performances optimales et durables.

Le Quantum Ultra II 305 est un châssis 3U à 5 emplacements, adapté à des murs d'images de faible et de moyenne dimension. Il peut être rempli avec toute combinaison de cartes d'entrée et de sortie, et dispose d'un disque SSD pour une rapidité de démarrage et d'un système d'exploitation embarqué, protégé contre l'écriture.

Cartes d'entrée

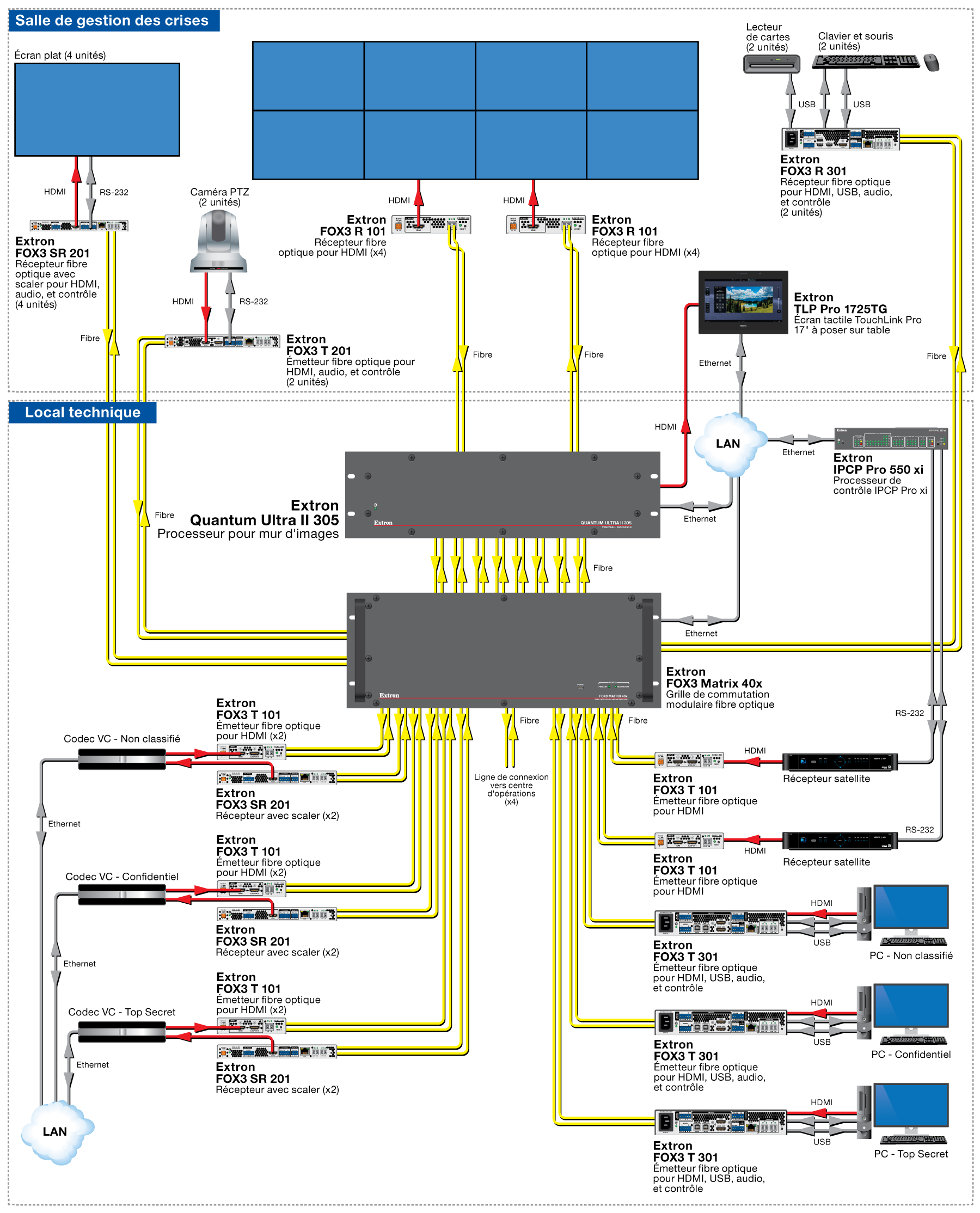

Chaque carte d'entrée fibre optique FOX3 à quatre canaux de la gamme Quantum IN4FOX3 accepte quatre signaux jusqu'à 4K/60 d'émetteurs FOX3 ou d'une grille de commutation FOX3. Quatre modèles sont disponibles, fournissant une extension des signaux sans perte ou sans compression sur un câblage fibre optique multimode ou monomode. Les données peuvent être insérées sur le port de contrôle Ethernet du processeur pour mur d'images en utilisant Telnet ou SSH pour envoyer des messages RS‑232 depuis l'émetteur FOX3 connecté vers une source ou un autre périphérique. Il est possible de router l'audio embeddé d'une entrée vers chaque canevas actif. Ces cartes d'entrée fibre optique sont compatibles avec tous les terminaux FOX3 et processeurs Quantum Ultra II.

La Quantum IN4DTP3 est une carte d'entrée DTP3 à quatre canaux qui permet de ne plus utiliser de récepteurs DTP3 lorsque des sources sont éloignées du processeur Quantum Ultra II. La carte d'entrée accepte des signaux jusqu'à 4K/60 à des distances atteignant 100 m (330'). Chacun des quatre canaux permet de sélectionner une entrée paires torsadées ou HDMI. Pour simplifier le contrôle, les données peuvent être insérées sur le port de contrôle Ethernet du processeur pour mur d'images en utilisant Telnet ou SSH pour envoyer des messages RS‑232 depuis l'émetteur DTP connecté vers une source ou un autre périphérique. La capacité d'injection de l'alimentation de la carte Quantum IN4DTP3 sert à alimenter à distance des émetteurs DTP3 ou DTP^®.

La carte Quantum IN4HDMI 4K PLUS supporte des résolutions HDMI jusqu'à 8K/60. Elle accepte quatre signaux HDMI 4K/60 ou un signal 8K/60 sur quatre liens. La carte Quantum IN4HDMI accepte un signal HDMI 4K/60, deux signaux 4K/30, ou quatre signaux 2K. L'intégration de la source est simplifiée grâce aux caractéristiques simples à intégrer, telles que l'EDID Minder et l'autorisation HDCP.

La carte d'entrée Quantum IN SMD 100 décode jusqu'à quatre flux 1080p/60, huit flux 1080p/30, ou seize flux de résolution SD de caméras IP, d'encodeurs de streaming média Extron, et d'autres encodeurs H.264. Elle supporte les sections vidéo du profil S du forum industriel ONVIF, et est compatible avec les flux MPEG2, Motion JPEG, et H.264.

Cartes de sortie

Chaque carte de sortie fibre optique FOX3 à quatre canaux de la gamme Quantum OUT4FOX3 fournit jusqu'à quatre signaux 4K/60 à des récepteurs FOX3 4K/60 ou une grille de commutation FOX3. Quatre modèles sont disponibles, fournissant une transmission des signaux sans perte ou sans compression sur un câblage fibre optique multimode ou monomode. L'insertion Ethernet vers RS‑232, sur Telnet ou SSH, permet de transmettre des données de contrôle avec la vidéo lorsqu'une configuration sur fibre optique bidirectionnelle est employée. Ces cartes de sortie fibre optique sont compatibles avec tous les terminaux FOX3 et processeurs Quantum Ultra II.

La Quantum OUT4DTP3 est une carte de sortie DTP3 à quatre canaux qui permet de ne plus utiliser d'émetteurs DTP3 lorsque les écrans sont éloignés du processeur Quantum Ultra II. La carte de sortie fournit des signaux jusqu'à 4K/60 à des distances atteignant 100 m (330'). Chaque sortie de la carte DTP3 comprend une sortie HDMI amplifiée correspondante, ce qui simplifie la connexion d'écrans locaux dupliqués, ou d'équipements d'enregistrement et de streaming. Pour simplifier le contrôle, les données peuvent être insérées sur le port de contrôle Ethernet du processeur pour mur d'images en utilisant Telnet ou SSH pour envoyer des messages RS‑232 depuis le récepteur DTP connecté vers un écran. La capacité d'injection de l'alimentation de la carte Quantum OUT4DTP3 sert à alimenter à distance des récepteurs DTP3 ou DTP.

La carte de sortie Quantum OUT4HDMI 4K PLUS délivre quatre signaux HDMI jusqu'à 4K/60. Les cartes de sortie Quantum OUT4HDMI et Quantum OUT4DTP transmettent un à quatre signaux de sortie à des résolutions comprises entre 1024 x 768 et 4K/60. Les résolutions de sortie, définissables par l'utilisateur, maximisent la compatibilité avec des afficheurs en constante évolution et des afficheurs muraux à diodes électroluminescentes (LED) élaborés sur mesure. La confirmation visuelle HDCP vient immédiatement confirmer que le contenu protégé ne peut être visualisé sur les écrans.

La carte Quantum OUT4DTP fournit des modes de sortie sur paires torsadées DTP, XTP, et HDBaseT sélectionnables. Lorsqu'elle est associée au récepteur adapté, elle supporte des distances atteignant 100 m (330'). La capacité d'injection de l'alimentation de la carte Quantum OUT4DTP sert à alimenter à distance des récepteurs DTP. L'insertion IR et RS‑232 bidirectionnelle assure le contrôle d'appareils audiovisuels en transmettant les données et le signal vidéo. Pour simplifier le contrôle, les données peuvent être insérées sur le port de contrôle Ethernet du processeur pour mur d'images en utilisant Telnet ou SSH pour envoyer des messages RS‑232 depuis le récepteur DTP connecté vers un écran, ce qui élimine le besoin de ports RS‑232 sur le processeur de contrôle.

La carte de sortie Quantum OUT32AT fournit jusqu'à 32 paires stéréo LPCM d'un système Quantum Ultra II à un réseau audio Dante^®. L'audio de chaque paire stéréo Dante peut être associé à une source connectée à une carte d'entrée Quantum IN4HDMI 4K PLUS, Quantum IN4DTP3 ou Quantum IN4FOX3. La sélection audio peut également suivre le programme audio actif pour l'un des 20 canevas disponibles.

Le routage audio est réalisé en utilisant les commandes SIS et le logiciel VCS tandis que le logiciel Dante Controller assure une configuration avancée de la carte. Les ports Ethernet Dante principaux et secondaires fournissent une redondance pour une durée optimale de fonctionnement.

Supporte plusieurs murs d'images et types d'écrans de manière simultanée

Les nombreuses possibilités de configuration offertes par le Quantum Ultra II assurent sa compatibilité avec un nombre presque illimité d'écrans, pour toute application. Il s'adapte à divers écrans offrant des résolutions variées. La superposition de sorties facilite une intégration avec des applications de projection avec fondu des bords d'écran, et simplifie l'intégration sur des murs LED de grande taille. La compensation ajustable des bordures d'écran garantit une diffusion optimale lorsque l'image est agrandie sur plusieurs écrans plats. La fonction de rotation de sortie est adaptée aux écrans orientés verticalement ou horizontalement. Les résolutions de sortie personnalisables garantissent une compatibilité avec des écrans actuellement disponibles et la prochaine génération d'écrans, ainsi que des murs LED conçus sur mesure. Ces diverses options de configuration peuvent être simultanément activées avec un seul processeur, permettant ainsi de contrôler facilement plusieurs murs d'images depuis un seul processeur Quantum Ultra II.

Fonctionnalités avancées

Les caractéristiques de présentation du Quantum Ultra garantissent l'affichage des contenus qui vous sont nécessaires, comme vous le souhaitez, et ce, pour tout type d'application, du divertissement au partage de données dans des environnements de travail collaboratif. Les entrées HDMI locales, les images statiques intégrées au système, et les contenus mis en réseau, y compris les flux H.264 et VNC, peuvent être divisés en fenêtres et placés à tout endroit sur l'écran. Les capacités de zoom permettent d'agrandir une zone d'une vidéo lorsque la capacité visuelle constitue un facteur essentiel. Il est possible de faire pivoter les sources d'entrée et les images stockées sur 90° dans le sens horaire ou antihoraire. Les technologies SpeedSwitch^® et Key Minder^® offrent des vitesses de commutation quasi‑instantanées pour les contenus chiffrés HDCP. Des effets de transition fluide cut et fondu par transition d'écran noir sont disponibles lors d'une commutation entre des presets ; vous obtenez ainsi des présentations rapides, parfaites, et de qualité professionnelle dans chaque application.

Des fichiers d'images peuvent être enregistrés localement dans le Quantum Ultra II et diffusés au travers de fonctionnalités de type Keying et Alpha. De plus, des horloges générées en interne peuvent être affichées selon divers formats d'affichage et avec plusieurs fuseaux horaires. Il est possible d'afficher jusqu'à 64 fenêtres par carte de sortie, ce qui offre plus de possibilités lors de la présentation d'une seule source ou de sources répétées en temps réel, d'images enregistrées, et d'une fenêtre date/heure. Il est également possible d'insérer des bordures colorées personnalisables sur chaque fenêtre, et d'opter pour des bordures adoucies, des ombres externes, et des effets de clignotement et de transparence. Des titres de bordures et un texte superposé, dynamiquement contrôlés, permettent de définir les noms des sources ou le niveau de classification d'une source, pour garantir un fonctionnement optimisé d'une salle de contrôle. Les mires de test internes et dynamiques simplifient la configuration du système et l'installation de l'écran.

Diffusion de contenus

Les châssis Quantum Ultra II 305 et Quantum Ultra II 610 supportent le décodage direct de sessions client VNC pour assurer la diffusion de contenus de PC en réseau dans des fenêtres source sur le mur d'images. Pour la gestion du trafic routier, la sécurité, ou d'autres applications dans lesquelles une vidéo plein écran est voulue, la carte d'entrée Quantum IN SMD 100 décode et diffuse plusieurs flux vidéo MPEG‑2, Motion JPEG, et H.264 simultanés avec jusqu'à 60 images par seconde. Cette capacité permet de ne pas utiliser de décodeurs externes, et réduit le coût et la complexité du système.

Transmission directe de l'audio embeddé au travers HDMI

Le Quantum Ultra II supporte des capacités de routage audio embeddé lors d'une configuration avec les cartes Quantum HDMI 4K PLUS et fibre optique Quantum FOX3. Une source audio indépendante par canevas peut être sélectionnée depuis l'une des entrées. Les deux types de carte supportent l'audio stéréo LPCM, et les cartes HDMI supportent également les formats de son surround multicanaux Dolby^®, DTS^®, et LPCM.

Alimentation fiable con��ue par Extron

Le Quantum Ultra II a été conçu pour offrir un fonctionnement continu dans des environnements sensibles. Le Quantum Ultra II 305 comprend une alimentation Everlast™ conçue et fabriquée par Extron pour garantir un fonctionnement optimal. Le Quantum Ultra II 610 comprend comme caractéristique standard des alimentations Everlast Extron redondantes, interchangeables à chaud, et deux connexions IEC pour faciliter le fonctionnement sur des circuits séparés afin d'augmenter la redondance. Ces deux modèles disposent d'un disque SSD, protégé contre l'écriture qui assure la sécurité et la stabilité du système d'exploitation du Quantum Ultra II. Des protocoles de communication sécurisés fournissent une connexion chiffrée lors de la configuration du système. Les ports TCP/UDP et de communication physiques peuvent être activés ou désactivés indépendamment. Des messages à distance automatiques informent les administrateurs d'un cas de défaillance majeure d'un composant.

Fonctionnement optimal et sécurisé

Le Quantum Ultra II est certifié par le JITC, ou Joint Interoperability Test Command (organisme américain de certification), en vue d'une utilisation dans des structures gouvernementales. Son ajout sur la liste DoDIN APL (Department of Defense Information Network‑Approved Product List) confirme qu'il a réussi les tests d'interopérabilité et de garantie de sécurité de l'information en vue d'une utilisation dans des systèmes de commandement et de conduite d'opérations, des centres de conférence, ainsi que des structures de formation et de briefing.

Pour empêcher toute infection virale, le système d'exploitation embarqué du processeur Quantum Ultra II est protégé contre l'écriture, évitant ainsi toute modification permanente du système de fichiers sans confirmation préalable du mot de passe administrateur. Cette capacité empêche la prolifération de virus ou de fichiers non autorisés lorsque le système est arrêté puis redémarré. Le protocole de communication SSL garantit une connexion chiffrée entre le logiciel de configuration pour mur d'images (VCS) et le Quantum Ultra II pour la configuration du système, et les mises à niveau logicielles comportant une signature numérique. La communication SSH (Secure Shell) entre les systèmes de contrôle externes et le Quantum Ultra II assure une connexion sécurisée pour les commandes SIS distantes. Un journal d'événements de connexion système est maintenu comme fichier enregistré localement dont la taille maximale est définie par l'utilisateur. Il peut être téléchargé directement depuis le processeur tandis que des messages à distance automatiques informent les administrateurs d'un cas de défaillance majeure d'un composant.

Configuration et contrôle du système

Le paramétrage et la configuration des presets du Quantum Ultra II s'effectuent à l'aide du logiciel de configuration pour mur d'images (VCS), fonctionnant sur un PC connecté au port Ethernet. VCS simplifie la configuration des systèmes, y compris les plus complexes et les plus étendus. Les modifications apportées aux paramètres et aux presets dans le logiciel sont automatiquement synchronisées et enregistrées sur le processeur pour mur d'images, facilitant ainsi une connexion Ethernet, USB, ou RS‑232 directe des systèmes de contrôle à distance. Un protocole de contrôle complet permet d'accéder à diverses fonctionnalités, parmi lesquelles la sélection des presets, la sélection des fenêtres, la dimension des fenêtres, le positionnement des fenêtres, la visibilité, l'aspect des bordures de fenêtres, l'étiquetage des fenêtres et à beaucoup d'autres options de mise en page.

Contrôle intuitif

Le logiciel EMS‑Quantum Ultra associe un fonctionnement sans fil à un système intuitif conçu spécifiquement pour assurer une facilité de contrôle. Il est compatible avec les plateformes iOS^® Apple^®, Android™ Google^®, et Microsoft^® Surface.

Des commandes tactiles couramment utilisées facilitent la sélection des presets, le réglage de la taille et de la position des fenêtres, la sélection des sources, ainsi que d'autres fonctionnalités communes. Il peut servir d'unique point de contrôle ou être associé à VCS et à un système de contrôle, tel qu'un processeur de contrôle IP Link^® Pro et un écran tactile TouchLink^® Pro Extron. Le système Quantum Ultra II peut être contrôlé depuis un à dix appareils mobiles. Des informations différentes pour les utilisateurs, les concepteurs, et les administrateurs définissent les profils opérationnels.

Certification Quantum Ultra

Nous travaillons en étroite collaboration avec les géants des technologies d'affichage pour garantir que leurs écrans professionnels offrent un affichage stable et régulier de contenus lorsqu'ils sont associés au processeur pour mur d'images 4K Quantum Ultra. Les écrans passant avec succès une série de tests approfondis obtiennent le label Quantum Ultra Certified. Découvrez les avantages de la certification Quantum Ultra.
