Le Retractor SM Extron est un système breveté d'enroulement et de gestion de câbles à vitesse variable pour l'HDMI dans des systèmes de travail collaboratif. Connectez un câble Show Me^® à une source et appuyez sur le bouton Share pour partager un contenu sur l'écran principal. Le câble Retractor SM se déroule jusqu'à 90 cm (3') et est fermement maintenu en place, à la longueur choisie. L'enroulement s'effectue par simple pression de bouton. Le câble transmet des signaux source non traités, et adapte activement des signaux DisplayPort dual‑mode en HDMI. Le Retractor SM est adapté aux boîtiers Cable Cubby^®, NBP 1200C, et TLP Pro 835C, ainsi qu'au kit de montage sous table TMK 120 R.

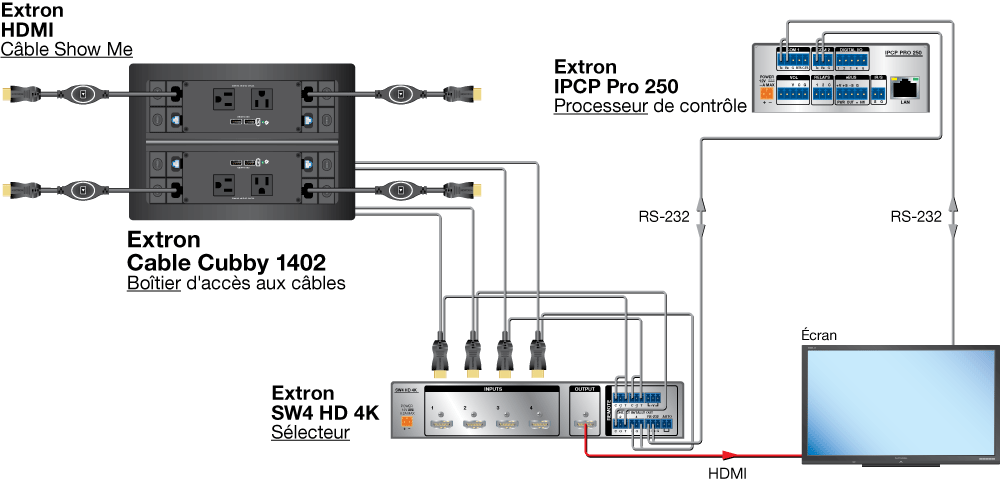

Les modules d'enroulement de câbles Retractor SM sont équipés avec les assemblages de câbles Show Me Extron. Le fonctionnement est simple et intuitif. Connectez le câble « Show Me » à un ordinateur portable ou à une tablette pour démarrer le système. Lorsque vous appuyez sur le bouton « Share », le sélecteur sélectionne automatiquement l'entrée appropriée et le bouton s'allume pour faciliter l'identification. Le câble Show Me répond aux normes d'accessibilité de la Section 508 et est spécifiquement conçu pour fournir une résistance et une longue durée de fonctionnement avec le module Retractor SM.

Le module Retractor SM est conçu pour assurer un fonctionnement durable et fiable dans les environnements dans lesquels il est fréquemment utilisé, tels que les écoles, les bibliothèques, et les salles de conférence. Il inclut un câble continu et pré-installé destiné à un seul type de signal, garantissant des performances fiables et constantes, quelle que soit la longueur d'extension du câble. Un cordon de 1,8 m (6'), situé à l'extrémité du câble Retractor, est fourni pour faciliter l'installation et la connexion aux composants électroniques situés sous la table ou dans des boîtiers de sol.

Lorsqu'ils sont utilisés avec les boîtiers Cable Cubby, les kits de montage Retractor SM Cable Cubby sont nécessaires pour compléter l'installation. Les kits sont conçus pour supporter la majorité des produits de la gamme Cable Cubby, ainsi que les boîtiers EBP 1200C, NBP 1200C, et TLP Pro 835C. Le Cable Cubby Mount – Triple supporte jusqu'à trois modules Retractor SM. Le Cable Cubby Mount – Quad intègre deux supports de montage, chacun supportant jusqu'à deux modules Retractor SM. Deux kits de montage triple ou quadruple sont requis avec les boîtiers Cable Cubby 1402, un de chaque côté. Pour les boîtiers Cable Cubby 700 et TLP Pro 835C, deux kits de montage triple sont requis, un de chaque côté. Le Retractor SM Filler Module peut être ajouté afin de combler les espaces non utilisés dans les kits Retractor SM Cable Cubby. Il comprend un cache vierge et une plaque d'insertion pour la gestion des câbles qui accepte l’audio stéréo, le réseau, ou d'autres câbles afin de supporter les modules Retractor SM.

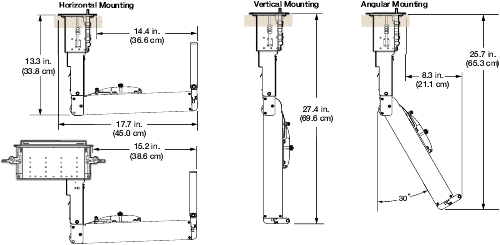

Les modules peuvent être montés verticalement pour faciliter une installation à proximité d'un pied de table ou d'un support de bureau, ou horizontalement sous la surface d'une table ou d'une autre surface plane. Pour les applications de montage horizontal, le Retractor SM Horizontal Bracket Kit peut supporter jusqu'à trois modules. Afin de s'adapter à différentes hauteurs de surfaces de travail, le Retractor SM supporte également un angle de 30 degrés à la verticale pour un espace supplémentaire au‑dessus du sol. Pour les applications de travail collaboratif dans lesquelles le montage sous table est plus approprié, le kit de montage sous table TMK 120 R peut supporter jusqu'à deux modules Retractor SM. Le TMK 120 R positionne les modules Retractor SM de façon à ce qu'ils soient facilement accessibles depuis le bord de la table, tout en permettant de garder un maximum d'espace pour les jambes sous la table.

Consultez le tableau suivant pour plus de détails :
