Caractéristiques principales
-
Adapté aux écrans tactiles TLP Pro 300M et aux écrans de réservation TLS 300M à un gang US
-
Design ergonomique qui s'adapte à tout type d'environnement
-
Convient à un montage sur table ou sur pupitre
-
Disponible avec une finition de couleur noire ou blanche
-
L'ensemble de pinces de table, disponible en option, fixe le boîtier sans détériorer la surface
| Modèle |
Description de la version |
Référence |
| SMB 111T |
Boîtier de montage en surface pour TLP Pro 300M/TLS 300M, noir |
70-1321-02 |
| SMB 111T |
Boîtier de montage en surface pour TLP Pro 300M/TLS 300M, blanc |
70-1321-03 |
| SMB Table Clamp Kit |
Ensemble de pinces de table SMB pour SMB 110/111T/210, noir |
70-1160-12 |
| SMB Table Clamp Kit |
Ensemble de pinces de table SMB pour SMB 110/111T/210, blanc |
70-1160-13 |
Le SMB 111T Extron est un boîtier de montage en surface à un gang conçu spécialement pour le montage externe des écrans tactiles TLP Pro 300M et des écrans de réservation TLS 300M Extron. Il dispose d'un design travaillé et ergonomique qui s'adapte à toute surface plane, y compris les surfaces de table et les pupitres, en offrant un accès pratique aux connecteurs et aux interfaces de contrôle. Un ensemble de pinces de table SMB, disponible en option, fixe le boîtier SMB 111T sur le bord d'une table sans détériorer la surface.
Caractéristiques
-
Adapté aux écrans tactiles TLP Pro 300M et aux écrans de réservation TLS 300M à un gang US
-
Design ergonomique qui s'adapte à tout type d'environnement
— S'adapte ingénieusement à la majorité des environnements sans prendre de place.
-
Convient à un montage sur table ou sur pupitre
— Offre un contrôle et une connectivité à portée de main.
-
Disponible avec une finition de couleur noire ou blanche
-
L'ensemble de pinces de table, disponible en option, fixe le boîtier sans détériorer la surface
— Offre une autre option de montage latérale sur table dans une finition résistance de couleur noire ou blanche.
|
INTERFACES UTILISATEUR COMPATIBLES
|
| |
TLP Pro 300M |
Écran tactile TouchLink Pro 3,5" mural |
Caractéristiques techniques
-
| SMB 111T |
|
| Caractéristiques générales |
|---|
| Montage | Le boîtier peut être placé sur une table, une surface avec les vis à bois fournis, ou fixé à une table avec l'ensemble de pinces de table optionnel*.
*Les pinces de table varient entre 10 mm et 51 mm. (0,38" à 2")
|
| Type de boîtier | Métallique, plastique résistant, bouchons d'extrémité |
| Dimensions du boîtier | 74 mm L x 112 mm H x 111 mm P (1 gang)
(2,90" L x 4,40" H x 4,35" P) |
| Angle avant | 115 degrés |
| Ouvertures pour câble | 1x 25 mm x 33 mm (1" x 1,30")
Ouverture arrière à fentes : 10 mm H (0,4 H) sur la largeur du boîtier
|
| Poids du produit | 0,3 kg (0,5 lb) |
| Conformité réglementaire | CE, conforme aux directives RoHS et DEEE. |
| Garantie du produit | 3 ans pièces et main d'œuvre |
 |
| REMARQUE | Les caractéristiques techniques peuvent être soumises à modification sans préavis. |
|
| (5304-D1) |
| Dimensions et poids au transport |
| Référence |
Hauteur |
Largeur |
Profondeur |
Poids |
| 70-1321-02 |
14,6 cm |
14,0 cm |
10,2 cm |
0,32 kg |
| 70-1321-03 |
14,0 cm |
13,3 cm |
8,9 cm |
0,37 kg |
| 70-1160-12 |
15,2 cm |
12,7 cm |
6,0 cm |
0,27 kg |
| 70-1160-13 |
15,2 cm |
12,7 cm |
6,0 cm |
0,27 kg |

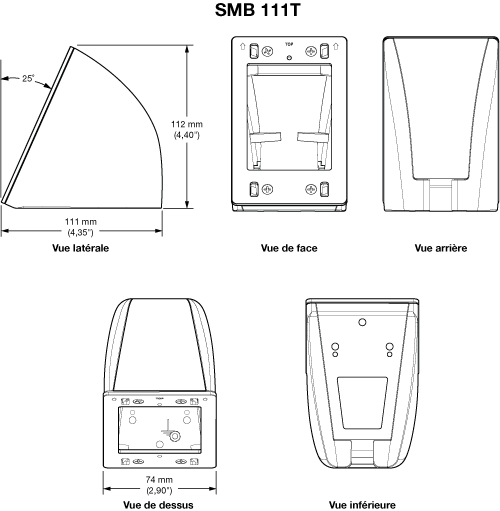

Schéma des panneaux
