Le SMP 401 est un processeur d'enregistrement et de streaming 4K/60 multifonctions et hautement performant qui capture, commute, scale, et distribue facilement des sources et des présentations audiovisuelles. La capacité avancée de traitement avec le codage H.264/H.265 fournit jusqu'à cinq enregistrements et six flux de manière simultanée. Le SMP 401 capture diverses sources depuis trois entrées HDMI, deux entrées virtuelles RTP/RTSP, et une entrée 12G‑SDI optionnelle. Le DSP audio du SMP 401 fournit par ailleurs un mélange audio indépendant par canal et supporte l'audio ligne ou microphone, avec une alimentation fantôme +48 V disponible. L'écran LCD du panneau avant est simple à utiliser, et fournit un aperçu vidéo du contenu actif ainsi qu'une navigation par menu pour une configuration facile. Le SMP 401 est une solution robuste pour tout environnement qui nécessite plusieurs enregistrements haute qualité et retransmissions en direct.

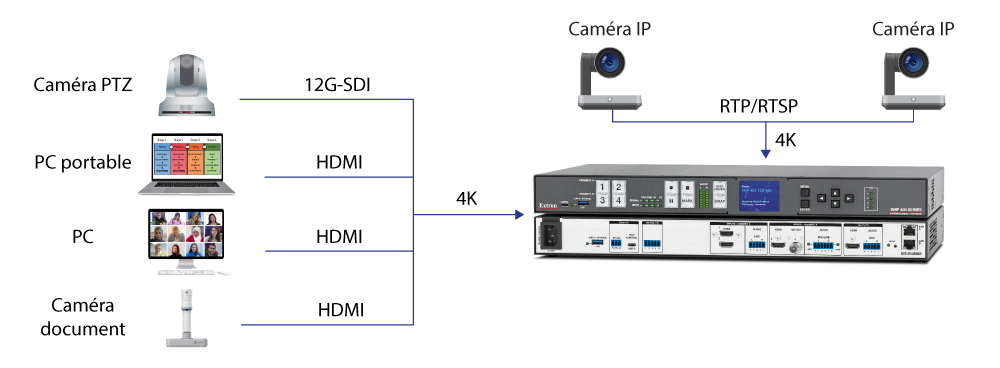

Support flexible des signaux

Le SMP 401 traite deux sources audiovisuelles haute résolution depuis un maximum de quatre signaux d'entrées locales disponibles :

• Il est possible de sélectionner l'un des deux signaux HDMI depuis le canal A avec l'audio stéréo HDMI embeddé ou niveau ligne analogique.
• Un signal HDMI 2.0 ou 12G‑SDI optionnel peut être sélectionné depuis le canal B avec l'audio stéréo HDMI embeddé ou niveau microphone ou niveau ligne analogique.

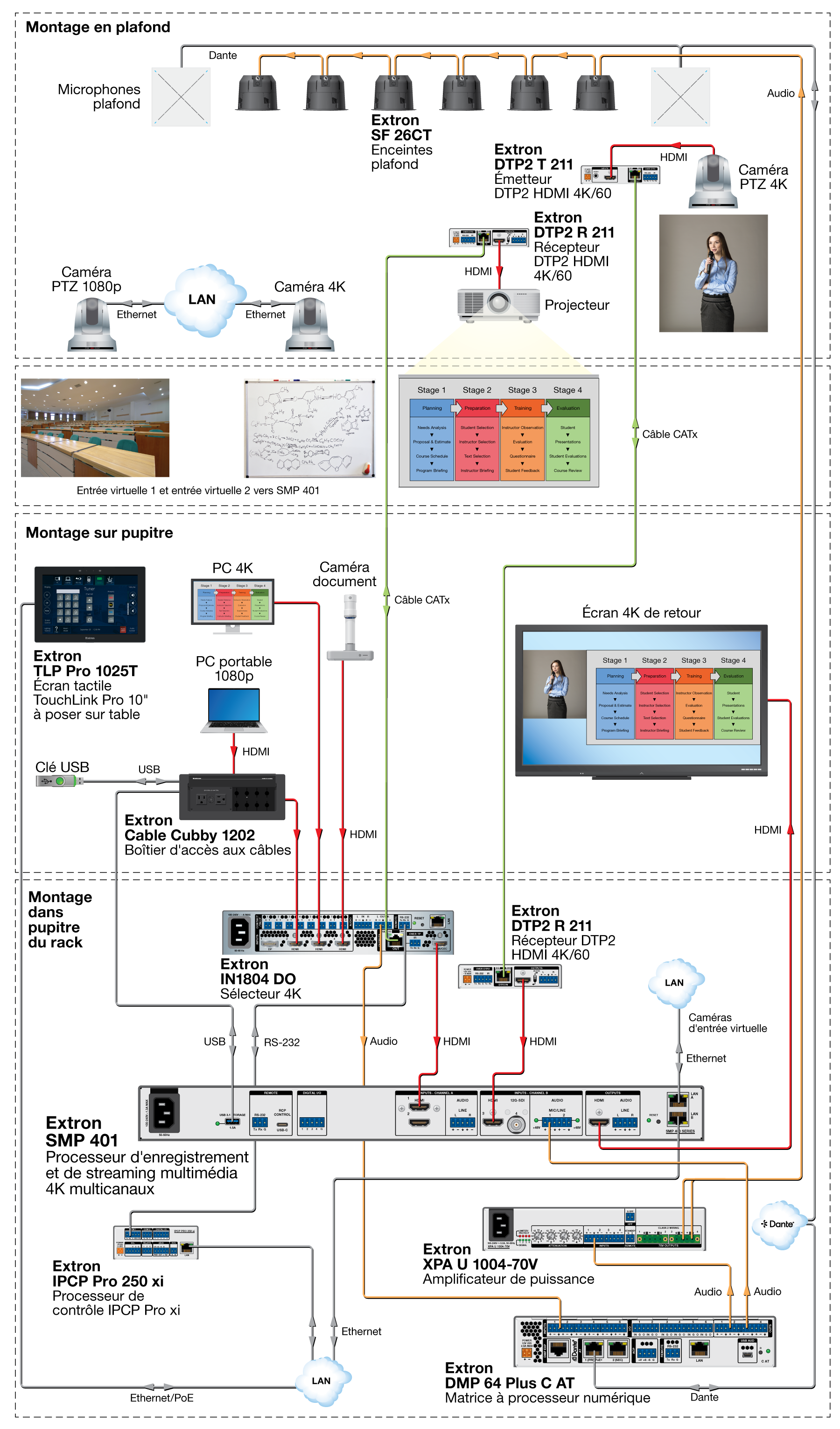

Le SMP 401 supporte également un ou deux flux push/pull RTP/RTSP indépendants comme des signaux d'entrée virtuelle additionnels provenant de sources de diffusion réseau telles que des caméras IP et d'autres sources encodées. Toutes les entrées supportent des formats vidéo communs de 640 x 480 à 4096 x 2160.

Enregistrements et flux personnalisés

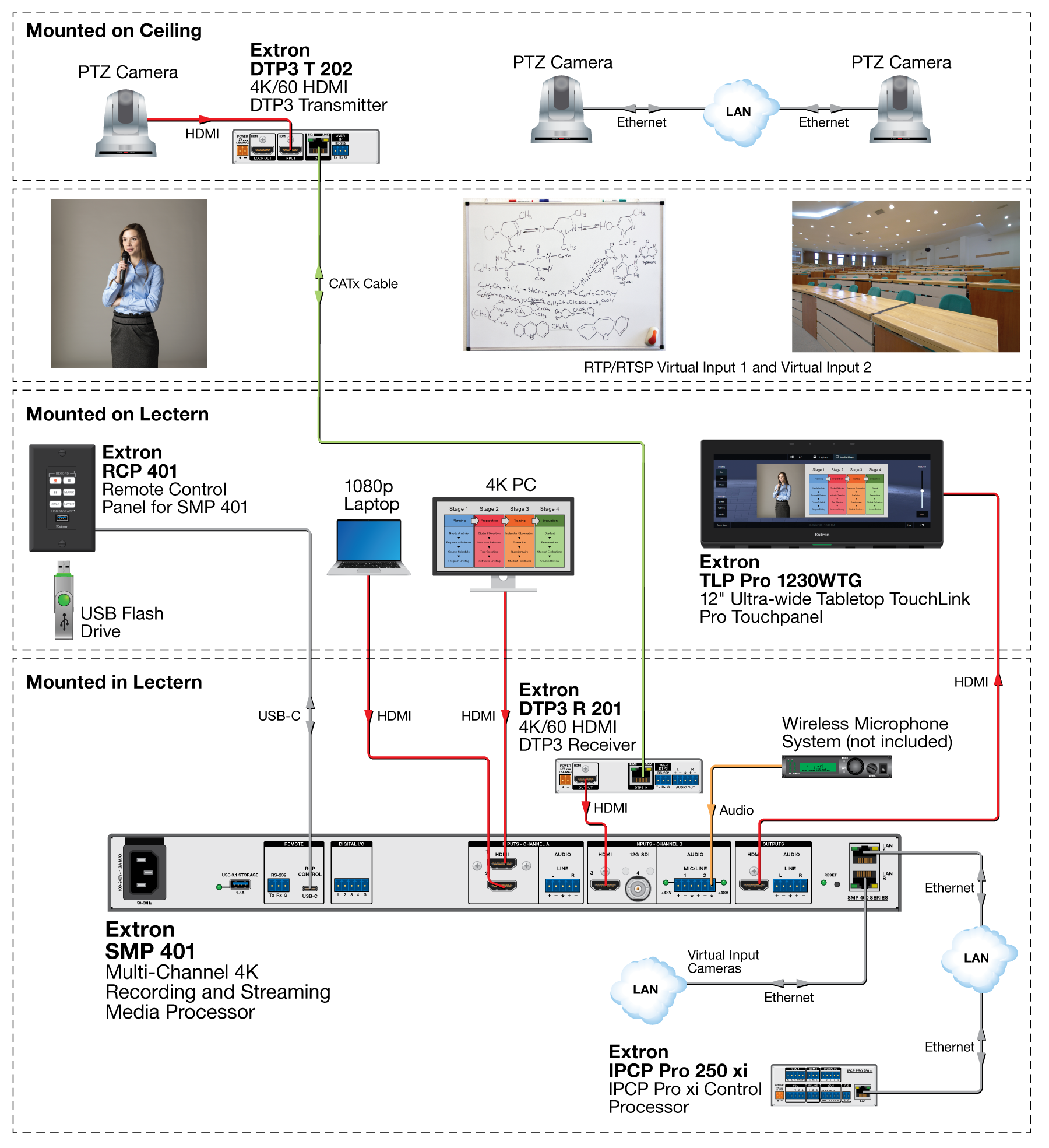

Le SMP 401 peut capturer jusqu'à quatre sources vidéo pour produire plusieurs enregistrements et flux. Il capture et traite deux sources locales pour produire des vues plein écran ou tout agencement sur deux fenêtres dans un mode composite. Une ou deux entrées virtuelles indépendantes peuvent par ailleurs être enregistrées et streamées de nouveau comme des vues plein écran.

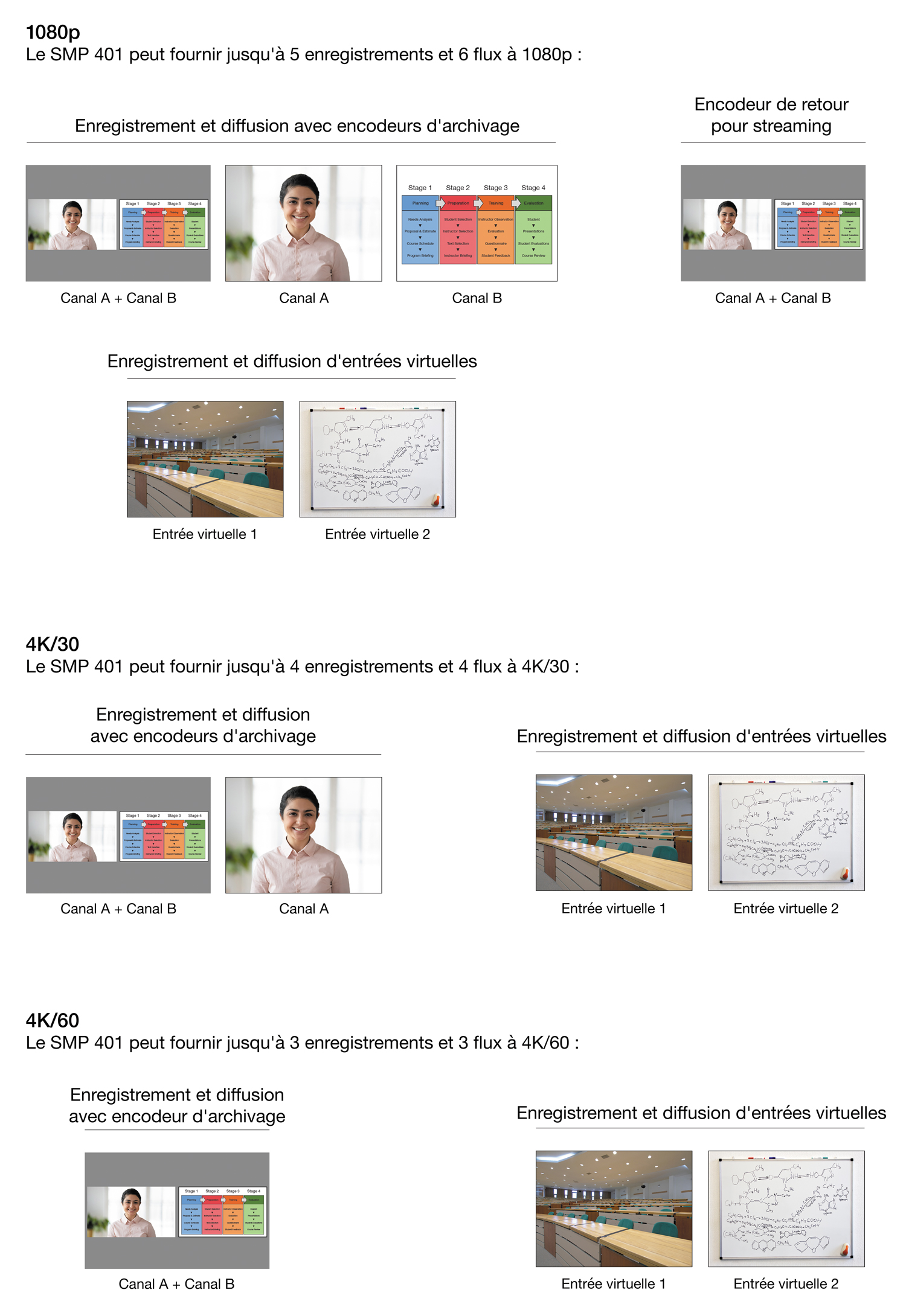

Le traitement du SMP 401 permet une configuration flexible de divers encodeurs avec une capacité totale de 4K/60. Jusqu'à trois encodeurs d'archivage sont utilisés pour les enregistrements et les flux, et un encodeur de retour pour le streaming uniquement. Les images suivantes montrent des exemples du nombre d'enregistrements et de flux possibles avec des encodeurs configurés à diverses sorties de résolution. Les trois encodeurs d'archivage peuvent être configurés comme l'une des options suivantes :

• Canal A + Canal B (vue composite)
• Canal A (plein écran)
• Canal B (plein écran)

Le flux de l'encodeur de retour suit la même sélection que l'encodeur d'archivage 1.

DSP avancé avec mélange audio indépendant

Les fonctionnalités DSP audio du SMP 401 fournissent des contenus audiovisuels personnalisés avec des signaux audio indépendants par encodeur. Les utilisateurs peuvent choisir leur source audio depuis l'audio analogique ou numérique capturé sur le canal A, le canal B, ou un mélange de signaux provenant des deux canaux. Les signaux de sortie audio sont ajustés automatiquement pendant la commutation entre les sources, afin d'éliminer les éventuels bruits parasites, les bruits secs, ou les effets indésirables. Les paramètres DSP audio avancés permettent de contrôler le retard audio, les niveaux audio, les filtres, et le traitement dynamique du compresseur, produisant une qualité audio optimale sans équipement DSP ni de mixage externe.

Traitement multi‑fenêtres optimal

Le SMP 401 offre des options flexibles pour la présentation des sources. Les signaux d'entrée locale des canaux A et B peuvent être présentés en plein écran ou combinés sur toute disposition à deux fenêtres. Jusqu'à seize presets de fenêtres peuvent être préparés, en mélangeant les entrées avec une image d'arrière‑plan au format PNG, un logo, et des métadonnées. Ces diverses caractéristiques de traitement multi‑sources permettent de recréer facilement une séquence de présentation en temps réel. Elles offrent également au public un meilleur aperçu du contexte de l'événement, ce qui facilite l'interprétation et la mémorisation de l'information présentée.

Encodage vidéo indépendant

Les capacités performantes de traitement du SMP 401 permettent d'utiliser des codecs vidéo H.264 et H.265 séparés par encodeur. L'H.265 offre une vidéo haute qualité avec des fichiers à taille réduite pour un stockage optimisé et moins de bande passante. L'H.264 est un codec largement pris en charge, qui est utilisé par de nombreuses plateformes vidéo tierces. La capacité de sélection d'encodages vidéo distincts offre aux utilisateurs plus de flexibilité, des possibilités d'optimisation, et une compatibilité garantie, entraînant une amélioration de la performance, de la qualité, de l'efficacité, et de l'évolutivité des processus vidéo.

Enregistrement audiovisuel avec données avancées

Le SMP 401 produit un format conteneur MP4 (M4V), compatible avec la majorité des lecteurs multimédia. Il réalise des enregistrements jusqu'à des résolutions 4K/60, répondant aux diverses exigences de qualité, de stockage, et de lecture. Les enregistrements peuvent inclure des métadonnées telles que le titre, le créateur, le sujet, la description, l'éditeur, le contributeur, et la date, qui optimisent la recherche, l'indexation, et la gestion de plusieurs enregistrements. Le marquage de chapitre est mis en place durant les sessions d'enregistrement, afin d'optimiser les phases de recherche et de balayage pendant la lecture. Des vignettes JPEG sont enregistrées de façon périodique et pour des événements particuliers identifiés par des marqueurs. Diverses tailles de vignettes sont disponibles afin de s'adapter à l'environnement d'enregistrement.

Stockage

Les enregistrements MP4 peuvent être sauvegardés sur le disque interne SSD, sur un appareil de stockage USB, ou sur un répertoire de stockage en réseau défini. Les appareils de stockage USB se connectent facilement au SMP 401 depuis les ports USB du panneau avant ou arrière à des vitesses d'écriture atteignant 5 Gb/s. Le disque SSD interne du SMP 401 est utilisé pour fournir des enregistrements internes, tandis que des débits vidéo peuvent être ajustés de 200 kb/s à 200 Mb/s et des débits audio de 64 kb/s à 384 Kb/s. La capacité estimée de stockage en heures pour le disque interne SSD du SMP 401, une clé USB de 32 Go et le lecteur réseau 1 To est présentée dans le tableau ci‑dessous. Cette capacité d'heures de stockage est calculée pour des débits vidéo compris entre 1 Mb/s et 220 Mb/s, et 192 kb/s pour l'audio.

Capacité estimée de stockage en heures selon le débit vidéo et l'appareil de stockage
Débit d'enregistrement vidéo	Clé USB 32 Go	SMP 401 - 512 Go SSD	Stockage réseau de 1 To
75 Mb/s	1	15	30
50 Mb/s	2	20	45
25 Mb/s	3	40	90
10 Mb/s	7	95	220
5 Mb/s	14	185	430
2,5 Mb/s	27	360	825
1 Mb/s	60	800	1 865
La capacité de stockage est calculée pour un seul flux/enregistrement par rapport au débit de l'enregistrement vidéo et 192 kb/s pour l'audio.

Capacités complètes de streaming

Le SMP 401 offre d'importantes capacités de streaming à des débits et des résolutions différent(e)s de 640 x 480 à 4K/60. Des débits élevés haute résolution peuvent être utilisés pour assurer une qualité supérieure lors de la diffusion d'une vidéo sur de grands écrans dans des applications de retransmission à distance, tandis qu'un débit et une résolution plus faibles peuvent être utilisés pour la diffusion en direct ou la prévisualisation vidéo de contenus. Les débits de streaming sont compris entre 200 kb/s et 200 Mb/s pour la vidéo et 64 kb/s à 384 kb/s pour l'audio. Les deux sessions de streaming push et pull sont acceptées, ce qui fournit un large choix de protocoles de transport de streaming et d'options de gestion de menu d'enregistrement. Ces diverses capacités permettent de réaliser une diffusion depuis le SMP 401 vers plusieurs appareils dans des configurations de systèmes et des conditions réseau variées.

• Streaming sur des plateformes de diffusion de contenus courantes telles que YouTube, Facebook Live, Twitch, Wowza, etc.
• Intégration avec des plateformes de gestion de contenus comme Kaltura et Panopto.

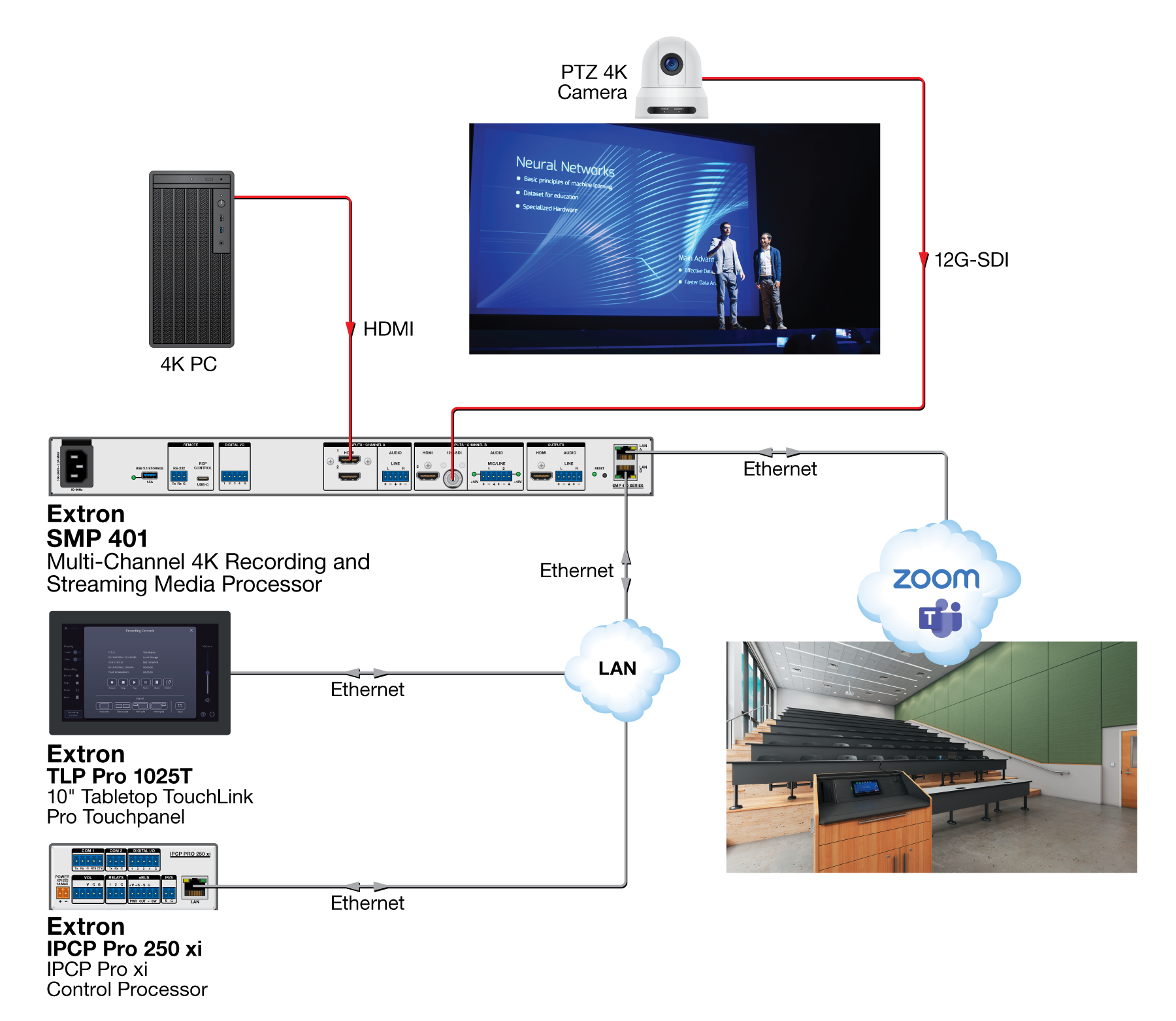

• Streaming sur des plateformes virtuelles professionnelles : des webinaires dans Zoom Events et Zoom Sessions, ainsi que des événements avec la fonctionnalité Town Hall de MS Teams. Le flux RTMP du SMP 401 sera capturé en tant que source de haute qualité et disponible en tant que membre d'un groupe de discussion ou participant en direct pour le webinaire ou l'événement en direct.

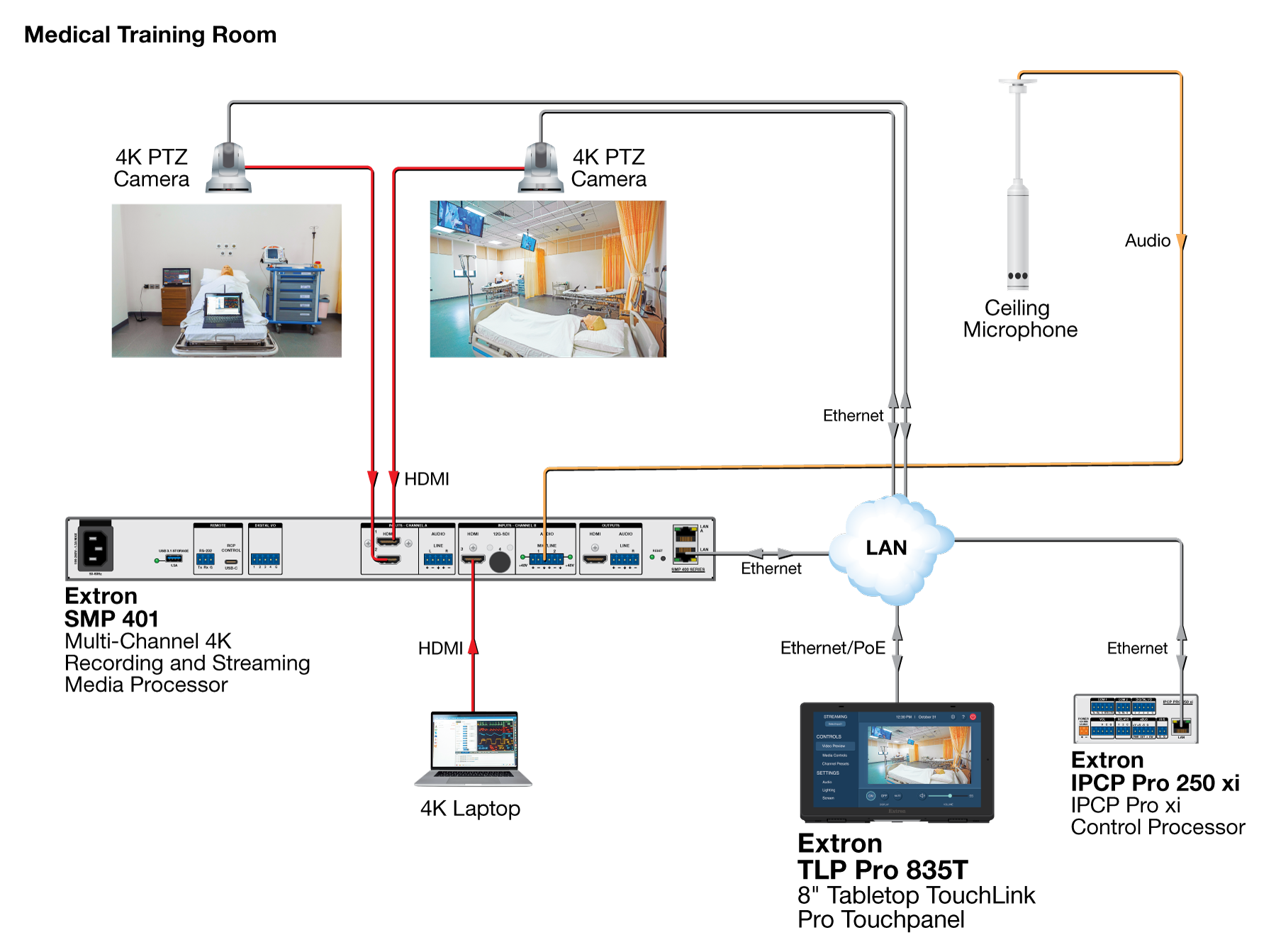

• Streaming vidéo H.264 sur les écrans tactiles de la gamme TLP Pro 35 Extron afin de superviser des flux vidéo en direct pour une visualisation en temps réel des espaces distants.

Options de gestion et de publication de contenus



Fonctionnalités avancées Kaltura avec la LinkLicense gratuite

La LinkLicense^® avec fonctionnalités avancées Kaltura est une licence gratuite qui assure une intégration avancée avec la plateforme vidéo Kaltura pour le SMP 401. La LinkLicense fournit des fonctionnalités avancées au SMP 401, en permettant aux utilisateurs de programmer des enregistrements depuis la plateforme Kaltura et de diffuser des contenus en direct sur cette plateforme avec les protocoles RTMP et RTMPS. L'installation de l'application gratuite Kaltura FlexOS est nécessaire pour les enregistrements et les publications non prévu(e)s sur Kaltura ainsi que pour l'automatisation du fonctionnement du système, offrant des fonctions avancées de programmation et de diffusion en direct.

La LinkLicense n'est pas requise lors d'une publication basique d'enregistrements sur Kaltura.

Fonctionnalités avancées Panopto avec la LinkLicense gratuite

La LinkLicense avec fonctionnalités avancées Panopto est une licence gratuite qui assure une intégration avancée du SMP 401 avec la plateforme vidéo professionnelle Panopto. Cette mise à niveau permet au SMP 401 de recevoir des programmations d'enregistrement depuis la plateforme Panopto et de diffuser des contenus en direct sur Panopto via les protocoles RTMP et RTMPS, incluant des entrées virtuelles telles que des caméras IP et des sources encodées. L'installation de l'application gratuite Panopto FlexOS est nécessaire pour les enregistrements et les publications non prévu(e)s sur Panopto ainsi que pour l'automatisation du fonctionnement du système, offrant des fonctions avancées de programmation et de diffusion en direct.

La LinkLicense n'est pas requise lors d'une publication basique d'enregistrements sur Panopto.

Intégration avec Opencast

Le SMP 401 Extron s'intègre de manière native avec le serveur média Opencast en tant qu'agent de capture pour l'enregistrement de présentations audiovisuelles, la programmation, et la publication de contenus sur Opencast. Opencast est une plateforme gratuite et libre de gestion de supports audiovisuels enregistrés dans le cadre de formation et d'enseignement. L'installation de l'application gratuite Opencast FlexOS est nécessaire pour les enregistrements et les publications non prévu(e)s sur Opencast ainsi que pour l'automatisation du fonctionnement du système, offrant des fonctions de programmation et de streaming en direct.

Plateforme FlexOS adaptable

FlexOS est le système d'exploitation embarqué et adaptable Extron qui gère et contrôle les systèmes fonctionnels du SMP 401. FlexOS permet au SMP 401 de s'adapter facilement et progressivement à de nouvelles exigences pour de nombreuses applications de streaming, d'enregistrement, de traitement, de contrôle, et de présentation. Un grand nombre d'applications Extron sont disponibles au chargement sur le SMP 401, ce qui permet d'automatiser les diverses opérations système via les ports de contrôle.

Options flexibles pour le contrôle du système

De nombreuses capacités de contrôle sont disponibles à partir du SMP 401.

• L'écran LCD 2,2" du panneau avant fournit un aperçu du contenu actif et permet une navigation par menu pour une configuration facile. L'utilisateur peut désactiver l'aperçu vidéo.
• Port RS‑232 qui communique avec les appareils série et les systèmes de contrôle.
• Deux ports LAN isolés et indépendants peuvent être configurés pour séparer la diffusion et le chargement de contenus depuis le trafic de contrôle.
• Un port de contrôle USB‑C sur le panneau avant fournit une connexion IP directe à la page Web embarquée pour un contrôle simplifié et le dépannage.
• Quatre ports d'E/S numériques peuvent automatiser divers scénarios d'enregistrement et de diffusion.
• Il est possible de sauvegarder jusqu'à seize presets différents pour des dispositions de fenêtres source et trente‑deux presets pour des configurations d'encodage afin de simplifier le contrôle et la gestion.

Gamme RCP 401 - Contrôle à distance optionnel

La gamme RCP 401 Extron est composée de claviers de contrôle qui assurent un fonctionnement à distance du SMP 401. Les boutons intuitifs d'enregistrement, de mise en pause, d'arrêt, et de marquage améliorent les activités d'enregistrement. Le clavier vous permet de gérer et d'enregistrer des fichiers directement sur des clés USB ou des disques externes portables via un port USB qui supporte des vitesses d'écriture atteignant 5 Gb/s. Il comprend aussi des boutons pour des fonctions de rappel de presets de remplacement et de disposition, facilitant le processus créatif. Des voyants lumineux d'activité et des alertes sonores indiquent aux utilisateurs le statut d'enregistrement du SMP 401. La gamme RCP 401 inclut un câble de contrôle USB‑C pour une connexion simple et instantanée au SMP 401. Il est disponible au format Decorator, MK, et EU. Les claviers de la gamme RCP 401 se présentent sous la forme de panneaux avant noirs et blancs adaptés à de nombreux environnements. Le modèle MK est uniquement disponible en blanc.

Outils performants de planification, de supervision, et de gestion

Les calendriers d'enregistrement peuvent être mis à jour automatiquement en configurant le SMP 401 pour s'intégrer avec Microsoft Exchange ou charger, à intervalles réguliers, un fichier iCalendar bénéficiant d'une gestion centralisée. Des interruptions SNMP (protocole simple de gestion de réseau), des e‑mails, et le protocole SMTP (protocole simple de transfert de courrier) peuvent être utilisés pour délivrer des messages au personnel de support AV et IT, ou aux systèmes de supervision lorsque des erreurs de signaux ou des sources chiffrées sont détectées et lorsque le dispositif de stockage a presque atteint sa capacité maximale, permettant ainsi la mise en place d'un service proactif. Les données opérationnelles du système sont continuellement enregistrées, identifiant des sessions d'enregistrement, l'usage de répertoire de stockage, les noms de fichiers, les métadonnées, et la capacité de stockage. Ces données sont très importantes pour l'évaluation des modèles d'usage et les éventuels problèmes de fonctionnement.

Traitement du signal simplifiant la gestion de la source

Comme beaucoup d'autres produits audiovisuels Extron, le SMP 401 dispose de fonctionnalités complètes de traitement des signaux numériques et analogiques, qui facilitent l'interconnexion des sources de présentation. L'EDID Minder^® gère automatiquement les communications EDID pour s'assurer que les sources s'allument correctement et qu'un signal de sortie fiable est émis. Une gestion intelligente du signal conforme HDCP transmet les signaux chiffrés vers des appareils conformes HDCP connectés, tout en diffusant un écran vert ou noir avec un message HDCP sur des supportés média encodés envoyés à des écrans non compatibles. Toutes les commutations de signaux produisent des transitions propres, sans sauts visuels, défauts d'image, ni distorsion qui pourraient nuire à un enregistrement et à un streaming en direct. La fonction Auto‑Image™ ajuste automatiquement la taille, le centrage, et le filtrage de la source, tandis que la mémoire d'entrée automatique sauvegarde la taille, la position, et les paramètres des signaux entrants, et assure ainsi la présentation correcte des sources. Les commandes complètes d'image et de format d'images produisent la qualité et la précision nécessaires à chaque application.

Applications

Le SMP 401 est idéal pour la majorité des environnements professionnels souhaitant capturer plusieurs sources audiovisuelles jusqu'à des résolutions 4K/60 et produire de multiples enregistrements haute qualité ainsi que diffuser en direct des contenus sur des plateformes tierces populaires. Ceci inclut l'enregistrement de présentations et l'apprentissage HyFlex, les administrations publiques et la formation médicale, les salles d'audience, et les commandements et de conduite d'opérations.
