Gamme SW USB Pro

Sélecteurs USB 10G à deux et quatre entrées

Caractéristiques principales

Compatible USB 10Gbps et USB 5Gbps
Hub de sortie à quatre ports avec connexions USB‑C et Type‑A
Capacité de commutation automatique, manuelle, et avec touche de raccourci
Supporte une émulation hôte et périphérique sélectionnable
Indicateurs d'état et boutons de sélection sur panneau avant
Contrôle RS‑232 et Ethernet

Modèle	Description de la version	Référence
SW2 USB Pro	Sélecteur USB 10G à deux entrées	60-1833-01
SW4 USB Pro	Sélecteur USB 10G à quatre entrées	60-1834-01
SW2 USB Pro non-LAN	Sélecteur USB 10G à deux entrées, pas d'Ethernet	60-1833-02	RETIRÉ
SW4 USB Pro non-LAN	Sélecteur USB 10G à quatre entrées, pas d'Ethernet	60-1834-02	RETIRÉ

Les SW2 USB Pro et SW4 USB Pro Extron sont des sélecteurs USB à deux et quatre entrées qui facilitent une commutation compatible USB 3 entre plusieurs hôtes et plusieurs périphériques USB. Ils offrent des solutions simples à intégrer pour les hôtes et les périphériques USB‑C et Thunderbolt avec des débits de données atteignant USB 10Gbps. Les ports périphériques HID supportent une commutation d'entrée via une touche de raccourci sur un clavier connecté. Les sélecteurs SW USB Pro supportent également une commutation automatique et manuelle des hôtes et des périphériques ainsi qu'un contrôle via RS‑232 ou Ethernet. Ils disposent d'un mode d’émulation hôte et périphérique, offrant une émulation permanente des communications avec l'hôte et le clavier/souris dans le sélecteur. Cette émulation élimine le recours à l’énumération et réduit les risques d’échec des communications avec le périphérique au cours du processus de commutation.

Les sélecteurs de la gamme SW USB Pro fonctionnent comme des hubs USB actifs, fournissant l'alimentation aux appareils raccordés. De plus, les sélecteurs sont compatibles USB 3, y compris USB 5Gbps et USB 10Gbps, et sont rétrocompatibles avec toutes les précédentes spécifications de débits de données USB. Les sélecteurs de la gamme SW USB Pro sont fournis dans des boîtiers 1U d'un demi‑rack de largeur pour une intégration simplifiée et incluent une alimentation externe universelle pour fournir une compatibilité dans le monde entier.

Caractéristiques

Sorties : un connecteur USB‑C femelle, deux USB Type‑A (2.0) femelle, et un USB Type‑A (3.0) femelle

Compatible USB 10Gbps et USB 5Gbps — Supporte le nouveau standard USB 3.2 et est rétrocompatible avec toutes les anciennes versions de l'USB.

Hub de sortie à quatre ports avec connexions USB‑C et Type‑A — Permet une connexion simultanée à plusieurs périphériques avec des connexions USB‑C ou Type‑A, tels que les caméras, les périphériques de stockage, les claviers, les souris, ou les autres périphériques.

Capacité de commutation automatique, manuelle, et avec touche de raccourci — Fournit de multiples options de commutation entre des hôtes pour assurer une facilité d'intégration et de contrôle dans de nombreux environnements audiovisuels.

Supporte une émulation hôte et périphérique sélectionnable — Augmente la fiabilité du système en émulant une connexion ininterrompue entre l'hôte et l'ensemble clavier/souris connecté aux ports HID. Cette caractéristique permet de maintenir les appareils actifs lors d'une commutation entre entrées.

Indicateurs d'état et boutons de sélection sur panneau avant — Facilite le contrôle et la résolution de problèmes depuis le panneau avant.

Contrôle RS‑232 et Ethernet — Fournit un contrôle pour les environnements audiovisuels professionnels.Fournit plusieurs options de contrôle pour des environnements audiovisuels professionnels.

Verrouillage de sécurité du panneau avant — Empêche une utilisation non autorisée dans les environnements non sécurisés. Lorsque le verrouillage est activé, une combinaison spéciale doit être saisie pour que le sélecteur soit de nouveau opérationnel depuis le panneau avant.

Attaches LockIt^® Plus pour câble fournies — Fixent solidement les câbles HDMI ou USB‑C^® à un appareil, évitant le risque de déconnexion.

Boîtier métallique rackable 1U, un demi‑rack de largeur

Source d'alimentation externe Everlast^® Extron incluse — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie

Alimentation Everlast Extron couverte par une garantie de sept ans pièces et main d'œuvre

Extron recommande le câble de la gamme USBC Pro pour ce produit

Extron recommande le câble USBC pour les applications vidéo et de données inférieures à 1,8 m (6')

ACCESSOIRES EN OPTION
	RSB 123	Plateau rackable simple, profondeur 89 mm
	MBU 123	Kit de montage discret pour des produits de 1/8, 1/4 et 1/2 rack de largeur
	Système de plateau demi-rack	Système de plateau demi-rack et accessoires
	ZipClip 400	Kit de montage pour produits d'1/8, d'1/4, et d'1/2 rack
	USBC	Câble USB‑C^® 5 Gbps avec vidéo 4K et 60 W de puissance

ACCESSOIRES EN OPTION

RSB 123

Plateau rackable simple, profondeur 89 mm

MBU 123

Kit de montage discret pour des produits de 1/8, 1/4 et 1/2 rack de largeur

Système de plateau demi-rack

Système de plateau demi-rack et accessoires

ZipClip 400

Kit de montage pour produits d'1/8, d'1/4, et d'1/2 rack

USBC

Câble USB‑C^® 5 Gbps avec vidéo 4K et 60 W de puissance

PRODUITS SIMILAIRES
	Gamme SW USB	Sélecteurs USB à deux et quatre entrées

PRODUITS SIMILAIRES

Gamme SW USB

Sélecteurs USB à deux et quatre entrées

Caractéristiques techniques

SW USB PRO Series

USB

USB specification

xHCl (USB 3.2 Gen 1/2, USB 3.1 Gen 1/2, USB 3.0), EHCl (USB 2.0), OHCl/UHCl (USB1.1) compatible

USB data rates

Low speed (1.5 Mbps), full speed (12 Mbps), high speed (480 Mbps), SuperSpeed (5 Gbps), SuperSpeed+ (10Gbps)

NOTE	This product supports the four types of data transfer defined by USB: bulk, control, interrupt, and isochronous transfers.

USB host inputs

Number/signal type

2 or 4 USB

Connectors

2 female USB type C
2 female USB 3.2 type B (SW4 USB PRO only)

USB device ports

Number/signal type

(1) 4-port, USB hub

Connectors

1 female USB type C
1 female USB 3.2 type A
2 female USB 2.0 type A

Maximum built-in USB hubs

Minimum built-in USB hubs

Optional built-in USB hubs

Peripheral emulation enabled: 1

Available USB power

USB-C: 1.5 A
USB-A 3.2: 900 mA
USB-A 2.0 HID: 100 mA/port

Communications

Serial control port

(1) RS-232, 3.5 mm captive screw connector, 3 pole

Baud rate and protocol

9600 baud, 8 data bits, 1 stop bit, no parity

USB control port

1 female front panel USB type C

USB standards

USB 2.0, high speed

Ethernet data rate

10/100Base-T, half/full duplex with Auto-detect

Ethernet protocols

ARP, ICMP (ping), IP, TCP, DHCP, HTTP, SMTP, SNMP, SSH, Telnet

Program control

Extron Simple Instruction Set (SIS™), Extron Product Configuration Software (PCS)

General

Power supply

External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 2.0 A, 24 watts

Power consumption

Device

18.55 watts

Device and power supply

21.28 watts

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Convection, vents on top and sides

Thermal dissipation

Device

19.91 BTU/hr

Device and power supply

29.23 BTU/hr

Mounting

Rack mount

Yes, with optional 1U high rack shelf

Furniture mount

Yes, with optional under-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

Transmitter

1.75" H x 8.75" W x 3.0" D (1U high, half rack wide)
(44 mm H x 222 mm W x 76 mm D)
(Depth excludes connectors.)

Product weight

2.0 lbs (0.9 kg)

Regulatory compliance

CE, c-UL, UL, C-tick, FCC Class A, ICES, KC, VCCI, RoHS, WEEE

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6592-D8)

Dimensions et poids au transport
Référence	Hauteur	Largeur	Profondeur	Poids
60-1833-01	7,5 cm	26,7 cm	19,1 cm	0,86 kg
60-1834-01	7,5 cm	26,7 cm	19,1 cm	1,0 kg

Schéma

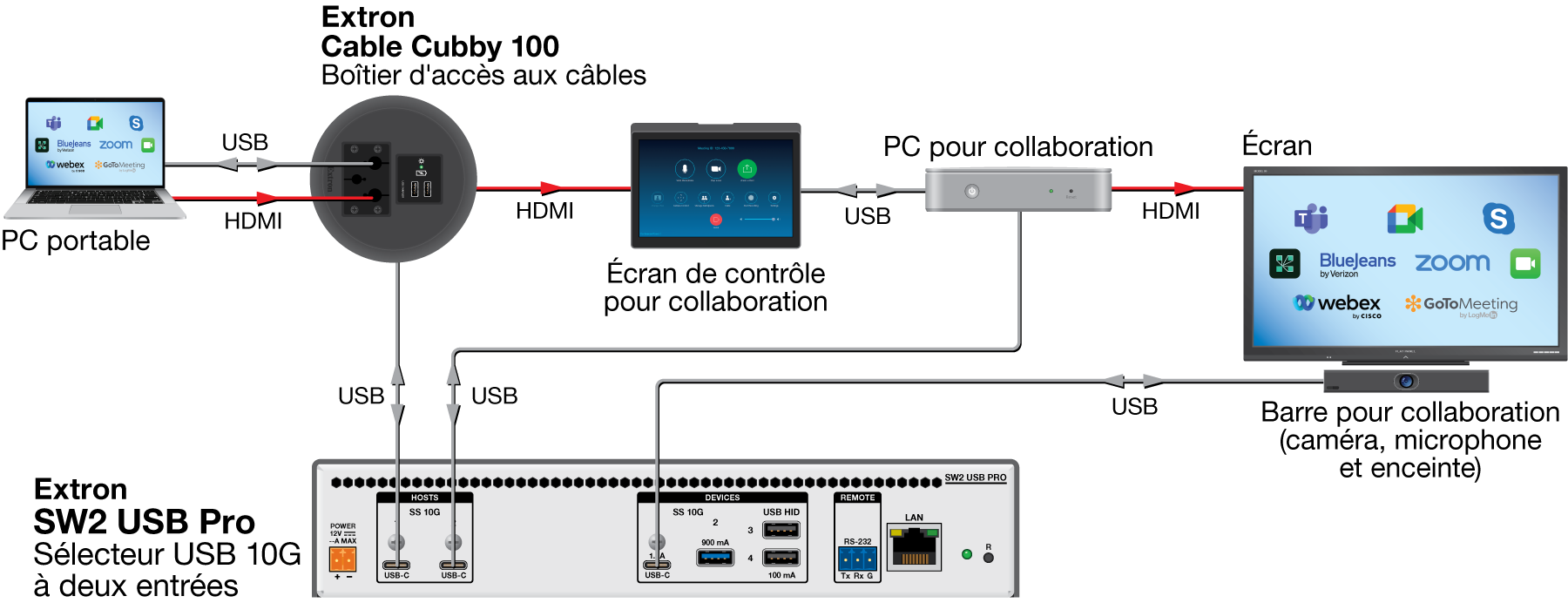

Schéma des panneaux
