TLI Pro 201

Interface TouchLink 4K
Caractéristiques principales
  • Utilise un écran tactile 4K d'un autre fabricant comme point de contrôle dans un système de contrôle de la gamme Pro Extron
  • Compatible avec des écrans tactiles d'autres fabricants aux résolutions atteignant 4K/30 à 4:4:4
  • Compatible avec tous les processeurs de contrôle IP Link Pro et les systèmes de travail collaboratif pour espaces de réunion HC 400
  • Entrée HDMI conforme HDCP 2.3 pour prévisualisation vidéo et supervision
  • Driver universel pour écrans interactifs
  • Driver universel pour écrans interactifs
The Extron TLI Pro 201
Modèle Description de la version Référence
 TLI Pro 201 Interface TouchLink 4K 60-1669-01

Le TLI Pro 201 Extron est une interface TouchLink® qui permet d'utiliser un écran tactile 4K d'un autre fabricant comme point de contrôle dans un système de contrôle de la gamme Pro Extron. Cette interface unique inclut une entrée HDMI scalée, conforme HDCP 2.3, pour la prévisualisation vidéo, supportant des résolutions jusqu'à 4K/30. La sortie scalée supporte des résolutions de signaux jusqu'à 4K/30 à 4:4:4. Le TLI Pro 201 est équipé d'un driver universel pour écrans interactifs qui supporte la majorité des écrans tactiles. Il intègre par ailleurs le PoE qui facilite l'alimentation et les communications avec l'unité à l'aide d'un seul câble Ethernet.

Comme avec tous les écrans tactiles TouchLink Pro, l'unité TLI Pro 201 fonctionne sur une infrastructure réseau standard et est facile à installer avec un câble Ethernet fiable et peu coûteux. Tous les écrans tactiles TouchLink Pro peuvent être personnalisés à l'aide du logiciel GUI Designer Extron. Ce logiciel de conception d'interface performant offre des modèles pré-conçus qui permettent de concevoir une grande variété d'interfaces pour les salles et les environnements de présentation.

Caractéristiques

  • Utilise un écran tactile 4K d'un autre fabricant comme point de contrôle dans un système de contrôle de la gamme Pro Extron
  • Compatible avec des écrans tactiles d'autres fabricants aux résolutions atteignant 4K/30 à 4:4:4
  • Compatible avec tous les processeurs de contrôle IP Link Pro et les systèmes de travail collaboratif pour espaces de réunion HC 400
  • Entrée HDMI conforme HDCP 2.3 pour prévisualisation vidéo et supervision
  • Un port USB 2.0 haut débit pour les écrans tactiles d'autres fabricants ou le support HID
  • Compatibilité PoE+ — Le produit est alimenté directement par un switch ou un injecteur PoE+, rendant inutile l'utilisation de sources d'alimentation locales volumineuses.
  • Driver universel pour écrans interactifs — Driver embarqué qui supporte immédiatement la majorité des écrans interactifs.
  • Driver universel pour écrans interactifs — Driver embarqué qui supporte immédiatement la majorité des écrans interactifs.
  • Driver universel pour écrans interactifs — Driver embarqué qui supporte immédiatement la majorité des écrans interactifs.
  • Driver universel pour écrans interactifs — Driver embarqué qui supporte immédiatement la majorité des écrans interactifs.
  • Entièrement personnalisable à l'aide des logiciels pour systèmes de contrôle Extron — GUI Designer associé avec Global Configurator Plus, Global Configurator Professional, ou la programmation dans ControlScript.
  • Utilise les mêmes drivers de périphériques HID que l'Annotator 300 et le TLI Pro 101
  • Traitement avancé Extron de signaux vidéo avec processeur de scaling haute performance
  • Traitement rapide et mémoire étendue
  • Une synchronisation automatique de l'horloge permet à l'écran tactile d'afficher avec précision l'heure et la date du jour
  • Minuteur réglable pour la mise en veille de l'interface
  • Boîtier métallique de 2,5 cm (1") de hauteur et demi-rack de largeur permettant une installation peu encombrante dans un pupitre ou derrière un écran plat
PROCESSEURS DE CONTRÔLE COMPATIBLES
  IPCP Pro 250 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 255Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro 350 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 355DR Processeur de contrôle IP Link Pro - Rail DIN
  IPCP Pro 355DRQ xi Processeur de contrôle quatre cœurs IPCP Pro xi - Rail DIN
  IPCP Pro 360Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro PCS1 xi Processeur de contrôle d'alimentation et d'équipements IPCP Pro xi
  IPCP Pro S1 xi Processeur de contrôle IPCP Pro xi
SÉLECTEURS COMPATIBLES
  Gamme IN1808 Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées
  IN1608 xi Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP
  DTP CrossPoint 82 4K Grille de commutation 8x2 avec scaler 4K et commutation propre
  DTP CrossPoint 84 4K Grille de commutation 8x4 avec scaler 4K et commutation propre
  DTP CrossPoint 86 4K Grille de commutation 8x6 avec scaler 4K et commutation propre
  DTP CrossPoint 108 4K Grille de commutation 10x8 avec scaler 4K et commutation propre
SYSTÈMES DE TRAVAIL COLLABORATIF COMPATIBLES
  HC 402 Système de travail collaboratif pour espaces de réunion – Plaque murale au format Decorator
  HC 404 Système de travail collaboratif pour espaces de réunion
ACCESSOIRES EN OPTION
  Système de plateau demi-rack Système de plateau demi-rack et accessoires
  MBU 125 Kit de montage discret pour boîtiers à 2 pièces d'1/4 et d'1/2 rack de largeur
  RSB 129 Plateau rackable simple, profondeur 24 cm
  RSU 129 Plateau rackable universel, profondeur 24 cm
  Gamme UTS 100 Système de plateau sous table
LOGICIEL COMPATIBLE
  GUI Designer Logiciel gratuit de conception d'interfaces utilisateur
  Global Configurator Plus et Global Configurator Professional Logiciel de configuration performant pour systèmes de contrôle audiovisuel
  Global Scripter Plate-forme de programmation pour les systèmes de contrôle Extron
  Extron Control Application de contrôle pour TouchLink, eBUS, claviers de commande réseau, et MediaLink

Caractéristiques techniques

TLI Pro 201
TRUE 4K specification
   Maximum 4K Capabilities.
   Frame rate1 24, 25, or 30 fps
   Chroma sampling1 4:4:4 or 4:2:2
   Color bit depth1 8 bits per color
   Signal Type HDMI 1.4b, HDCP 2.3
   Max. video data rate 8.91 Gbps (2.97 Gbps per color)
   Maximum pixel clock  297 MHz
    NOTE     1Subject to the maximum data rate limit. Use our calculator (https://www.extron.com/8Kdatarate) to determine video parameters supported by this data rate.
Video input
   Number/signal type 1 HDMI
   Connectors 1 female HDMI type A
   Horizontal frequency 15 kHz to 100 kHz
   Vertical frequency 24 Hz to 75 Hz
   Resolution range 640x480 @ 60 Hz through 3840x2160 @ 30Hz
includes 480p, 576p, 720p, 1080p, 2K, and 4K
    NOTE     Interlaced sources are not supported.
   Standards DVI 1.0, HDMI 1.4b, HDCP 2.3
Video processing
   Maximum data rate 8.91 Gbps (2.97 Gbps per color)
   Maximum pixel clock  297 MHz
   Color bit depth 8 bits per color
   Formats  RGB and YCbCr digital video
Video output
   Number/signal type 1 HDMI output
   Connectors 1 female HDMI type A
   Video output power for active cables  1.1 W max. for the HDMI port
   Peripheral device power 250 mA
   Horizontal frequency 15 kHz through 100 kHz
   Vertical frequencies 23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz, 50 Hz, 59.94 Hz, 60 Hz
   Output resolutions 640x480, 800x600, 1024x768, 1280x720, 1280x724, 1366x768, 1600x1200, 1920x1200, 3840x2160 (up to 30 Hz), 480p, 576p, 720p, 1080p, 2K, 4K @ 30Hz
   Standards DVI 1.0, HDMI 1.4b, HDCP 2.3
Memory
   RAM 2 GB
   Storage 16 GB
Audio input
   Number/signal type 1 embedded digital audio from HDMI (LPCM-2Ch only)
   Connector 1 female HDMI
Audio output
   Number/signal type 1 embedded digital audio on HDMI
   Connector 1 female HDMI
   Playback format(s)
      Container format WAV (Microsoft RIFF)
      Encoding LPCM (uncompressed)
      Bit depth Signed 16-bit or 24-bit
      Sampling rate Up to 48 kHz
      Audio channels mono and stereo
Ethernet
   Connectors 1 female RJ-45 connector
   Data rate 10/100/1000Base-T, half/full duplex with autodetect
   Protocols DHCP, DNS, HTTP, HTTPS, ICMP, IEEE 802.1x, SFTP, SNMP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level: autodetected
IP address = 192.168.254.251
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1
Software
   Configuration software Global Configurator Plus and Professional, GUI Designer
   Programming software Global Scripter
   Control apps Extron Control, iGVE
   Resource management software GlobalViewer Enterprise, iGVE
   Utilities Toolbelt, Embedded web page
USB device ports
   Number/signal type 1 high-speed USB 2.0 device
   Connectors 1 USB type A receptacle
   Maximum built-in USB hubs 0
   Minimum built-in USB hubs 0
   USB standards USB 2.0, USB 1.1, USB 1.0 compatible
   USB data rates Low speed (1.5 Mbps), full speed (12 Mbps), high speed (480 Mbps)
   Available USB power 480 mA
General
   Power supply External
   Power input requirements Power over Ethernet Plus (PoE 802.3at)
   Power consumption — Power injector (PI 140, not included)
      Device 17.3 watts
      Device and power injector 22.0 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Fan cooled
   Thermal dissipation — Power injector (PI 140, not included)
      Device 49.9 BTU/hr
      Device and power injector 65.9 BTU/hr
   Rack mount Yes with optional rack shelf
   Enclosure type  Metal
   Enclosure dimensions 1.00" H x 8.70" W x 8.00" D (half rack wide)
(25 mm H x 221 mm W x 203 mm D)
(Depth excludes connectors.)
   Product weight 1.70 lbs (0.77 kg)
   Regulatory compliance CE, C-Tick, FCC Class A, ICES, VCCI, c-UL, UL, RoHS, and WEEE
   Warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6303-D8)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1669-01 7,6 cm 28,3 cm 28,3 cm 1,16 kg

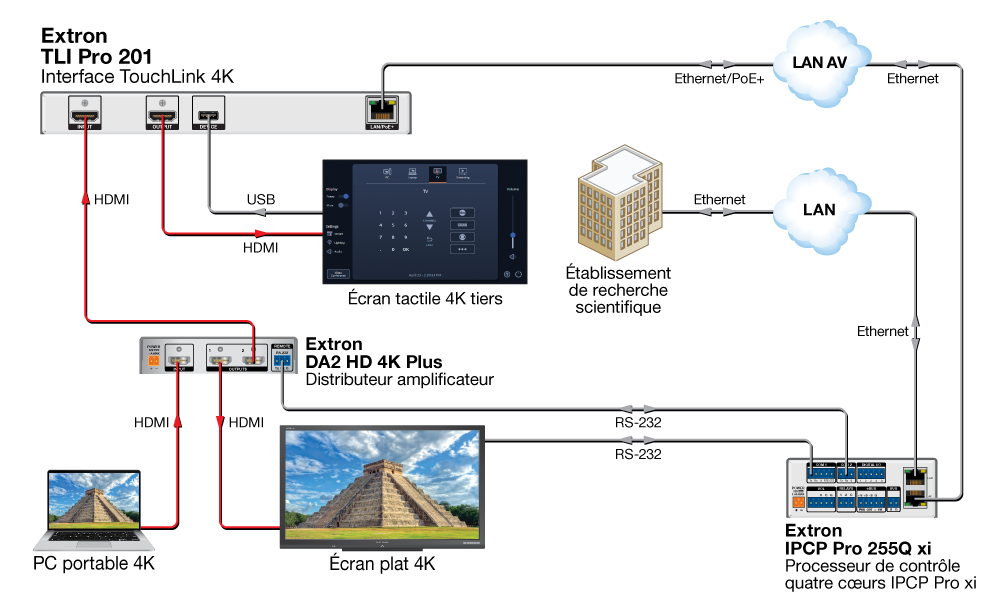

Schéma

TLI Pro 201 Diagram

Schéma des panneaux

TLI Pro 201 Panel Drawing
