TLP Pro 1230WTG

Écran tactile TouchLink Pro 12" ultra‑large à poser sur table
Caractéristiques principales
  • Écran tactile capacitif 12" ultra‑large avec résolution 1920 x 720 et couleurs 24 bits
  • Surface Gorilla Glass® robuste, anti‑rayures, et anti‑salissures
  • Compatibilité PoE+
  • Processeur quatre cœurs ultra‑rapide
  • Prévisualisation vidéo avec entrée HDMI directe
  • Éclairage automatique
The Extron TLP Pro 1230WTG
Modèle Description de la version Référence
 TLP Pro 1230WTG Noir - Sur table 60-1668-02
 TLP Pro 1230WTG Blanc - Sur table 60-1668-03 RETIRÉ

Le TLP Pro 1230WTG Extron est un écran tactile 12" ultra‑large, capacitif, et en verre bord à bord, à poser sur table. L'écran ultra‑large vous aide à gagner en productivité car il vous permet de visualiser et de gérer en même temps de multiples paramètres sur une seule interface. Il dispose d'une résolution 1920 x 720 avec une surface Gorilla Glass® Corning® anti‑rayures et anti‑salissures. Cet écran tactile offre un contrôle complet de la vidéo, l'audio, l'éclairage, les stores, le CVC, la sécurité, et d'autres systèmes intégrant la quasi‑totalité des environnements. Le TLP Pro 1230WTG dispose d'une entrée de prévisualisation vidéo HDMI qui supporte la vidéo conforme HDCP haute résolution d'une source HDMI. Son design compact et épuré offre un champ de vision dégagé, optimisant les échanges entre collaborateurs dans un large éventail d'applications.

Le TLP Pro 1230WTG est compatible avec tout les processeurs de contrôle et les systèmes HC 400 Extron et est adapté à une utilisation dans des applications audiovisuelles nécessitant un contrôle interactif complet de diverses sources. Les écrans tactiles TouchLink Pro fonctionnent sur une infrastructure réseau standard et sont faciles à installer avec un câble Ethernet fiable et peu coûteux.

Caractéristiques

  • Écran tactile capacitif 12" ultra‑large avec résolution 1920 x 720 et couleurs 24 bits
  • Surface Gorilla Glass® robuste, anti‑rayures, et anti‑salissures — Le verre Gorilla Glass Corning optiquement lié est plus solide et plus résistant aux rayures qu'un verre standard ; il préserve parallèlement la sensibilité tactile, la saturation des couleurs, et la luminosité de l'écran.
  • Compatibilité PoE+ — Le produit est alimenté directement par un switch ou un injecteur PoE+, rendant inutile l'utilisation de sources d'alimentation locales volumineuses.
  • Processeur quatre cœurs ultra‑rapide — Des capacités plus rapides de traitement accélèrent la restitution graphique, le chargement des pages, et les performances d'exécution.
  • Prévisualisation vidéo avec entrée HDMI directe — L'utilisation d'un écran de retour séparé n'est plus nécessaire.
  • Éclairage automatique — Ajuste l'éclairage de l'écran en fonction des changements de luminosité ambiante.
  • Témoins lumineux rouges et verts configurables indiquant la disponibilité d'une salle ou l'état des appels
  • Mémoire : 2 Go de RAM — Permet d'exécuter des projets plus vastes et plus complexes sur l'écran.
  • Haut‑parleurs intégrés qui diffusent l'audio stéréo — Pour prévisualisation vidéo et retour sonore, par simple pression de bouton.
  • Compatible avec tous les processeurs de contrôle et les systèmes HC 400 Extron
  • L'indicateur de statut du système de connexion fournit un retour visuel d'informations si l'écran tactile ne communique pas avec le processeur de contrôle
  • Port USB 2.0 — Pour des possibilités d'expansion future.
  • Une synchronisation automatique de l'horloge permet à l'écran tactile d'afficher avec précision l'heure et la date du jour
  • Économie d'énergie :
    ‑ Minuteur réglable pour la mise en veille de l'écran tactile
    - Détecteur de mouvement qui active de nouveau l'écran tactile
  • Gestion, supervision, et contrôle à distance de cet appareil avec le logiciel de gestion de ressources GlobalViewer Enterprise (GVE)
  • Entièrement personnalisable à l'aide des logiciels pour systèmes de contrôle Extron — GUI Designer associé avec Global Configurator Plus, Global Configurator Professional, ou la programmation dans ControlScript.
  • Disponible comme produit homologué DoDIN APL — Ce produit est disponible sur demande en version homologuée par le Department of Defense Information Network. Veuillez contacter Extron pour discuter de vos besoins spécifiques.
  • Supporte l'adaptateur de montage rotatif SMA‑2 — Fournit un accès à plusieurs utilisateurs depuis un seul emplacement tout en fixant solidement l'écran à la table.
PROCESSEURS DE CONTRÔLE COMPATIBLES
  IPCP Pro 250 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 255Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro 350 xi Processeur de contrôle IPCP Pro xi
  IPCP Pro 355DR Processeur de contrôle IP Link Pro - Rail DIN
  IPCP Pro 355DRQ xi Processeur de contrôle quatre cœurs IPCP Pro xi - Rail DIN
  IPCP Pro 360Q xi Processeur de contrôle quatre cœurs IPCP Pro xi
  IPCP Pro PCS1 xi Processeur de contrôle d'alimentation et d'équipements IPCP Pro xi
  IPCP Pro S1 xi Processeur de contrôle IPCP Pro xi
  WC Pro 150 OCS Contrôleur d'automatisation pour espace de travail avec détecteur de présence
  WC Pro 160 Contrôleur d'automatisation pour espace de travail avec EDID Minder
SÉLECTEURS COMPATIBLES
  Gamme IN1808 Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées
  IN1608 xi Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP
  DTP CrossPoint 82 4K Grille de commutation 8x2 avec scaler 4K et commutation propre
  DTP CrossPoint 84 4K Grille de commutation 8x4 avec scaler 4K et commutation propre
  DTP CrossPoint 86 4K Grille de commutation 8x6 avec scaler 4K et commutation propre
  DTP CrossPoint 108 4K Grille de commutation 10x8 avec scaler 4K et commutation propre
SYSTÈMES DE TRAVAIL COLLABORATIF COMPATIBLES
  HC 402 Système de travail collaboratif pour espaces de réunion – Plaque murale au format Decorator
  HC 404 Système de travail collaboratif pour espaces de réunion
ACCESSOIRES EN OPTION
  SMA-2 Adaptateur de montage rotatif
LOGICIEL COMPATIBLE
  GUI Designer Logiciel gratuit de conception d'interfaces utilisateur
  Global Configurator Plus et Global Configurator Professional Logiciel de configuration performant pour systèmes de contrôle audiovisuel
  Global Scripter Plate-forme de programmation pour les systèmes de contrôle Extron
  Extron Control Application de contrôle pour TouchLink, eBUS, claviers de commande réseau, et MediaLink
PRODUITS SIMILAIRES
  TLP Pro 1225MG Écran tactile TouchLink Pro 12" mural

Caractéristiques techniques

TLP Pro 1230WTG
Display
   Screen type TFT Active matrix color LCD
   Size 12.3" (312 mm), measured diagonally
   Resolution 1920x720
   Pixel density 166 PPI
   Aspect ratio Ultrawide (8:3)
   Color depth 24-bit, 16.7 million colors
   Transparency 8 bit alpha channel
   Brightness 720 nits (cd/m2)
   Contrast 1100:1
   Backlight LED
   Viewing angle ±85° horizontal, ±85° vertical
   Touch screen Capacitive
Memory
   RAM 2 GB
   Storage 8 GB
Video input
   Quantity/type 1 HDMI (HDCP compliant)
   Connectors 1 female HDMI type A
   Maximum pixel clock  165 MHz
   Horizontal frequency 15 kHz to 135 kHz
   Vertical frequency 24 Hz to 75 Hz
   Resolution range 640x480 @ 60 Hz through 1920x1200 @ 60 Hz
includes 480p, 576p, 720p, 1080p, and 2K
    NOTE     Interlaced sources are not supported.
   Standards DVI 1.0, HDMI 2.0, HDCP 1.4
Video processing
   HDMI pixel data bit depth 8, 10, or 12 bits per channel; 165 MHz pixel clock
   Colors 1.07 billion (10 bit processing with full 4:4:4 sampling)
Ethernet
   Connectors 1 female RJ-45 connector
   Data rate 10/100/1000Base-T, half/full duplex with autodetect
   Protocols DHCP, DNS, HTTP, HTTPS, ICMP, IEEE 802.1X, SFTP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level: autodetected
IP address = 192.168.254.251
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1
Software
   Configuration software Global Configurator Plus and Professional, GUI Designer
   Programming software ControlScript Programming
   Control apps Extron Control
   Resource management software GlobalViewer Enterprise
   Utilities Toolbelt, Embedded Web page
Sensors
   Motion sensor On/off
   Light sensor Auto/manual
USB
   Quantity/type 1 high-speed USB 2.0
   Connectors 1 USB type A receptacle
   USB standards USB 2.0, USB 1.1, USB 1.0 compatible
   USB data rates Low speed (1.5 Mbps), full speed (12 Mbps), high speed (480 Mbps)
Audio output
   Speaker output 2 Stereo, 90 dB Max. SPL @ 0.1m
   Frequency response 300 Hz to 20 kHz, ±5 dB
   Playback format(s)
      Container format WAV (Microsoft RIFF)
      Encoding LPCM (uncompressed)
      Bit depth Unsigned 8-bit, Signed 16-bit, Signed 24-bit, Signed 32-bit
      Sampling rate Up to 192 kHz
      Audio channels Mono or stereo
General
   Power supply Not included
   Power input requirements Power over Ethernet (PoE+ 802.3at)
   Power consumption — Power injector (PI 140)
      Device 17.4 watts
      Device and power injector 20.7 watts
   Auxiliary power output
      USB 5 VDC, 275 mA
   Ambient temperature/humidity Storage: -4 to +158 °F (-20 to +70 °C) / 5% to 90%, noncondensing
Operating: +32 to +104 °F (0 to +40 °C) / 10% to 90%, noncondensing
   Cooling Convection, vents on back
   Thermal dissipation — Power injector (PI 140)
      Device 58.5 BTU/hr
      Device and power injector 69.5 BTU/hr
   Mounting Set on tabletop
   Enclosure type  Plastic
   Enclosure dimensions 5.8" (147 mm) H x 12.91" (328 mm) x 3.60 (92 mm)

   Product weight 4.50 lbs (2.04 kg)
   Regulatory compliance CE, C-Tick, FCC Class B, ICES, VCCI, c-UL, UL, RoHS, and WEEE
   Product warranty 3 years parts and labor; touchpanel display and overlay components are covered for 1 year
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6311-D4)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    60-1668-02 16,5 cm 21,6 cm 40,3 cm 2,49 kg

Schéma

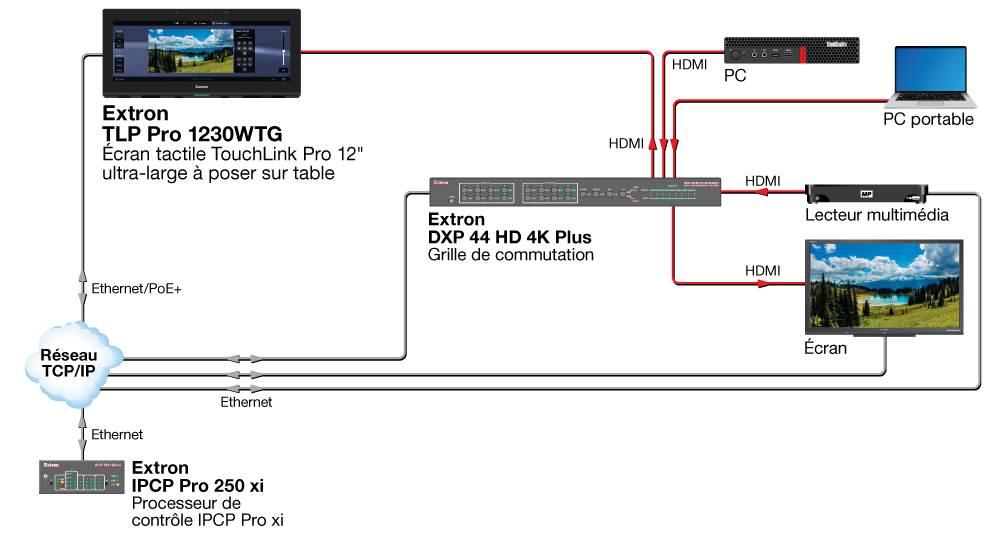

Salle de classe Diagram

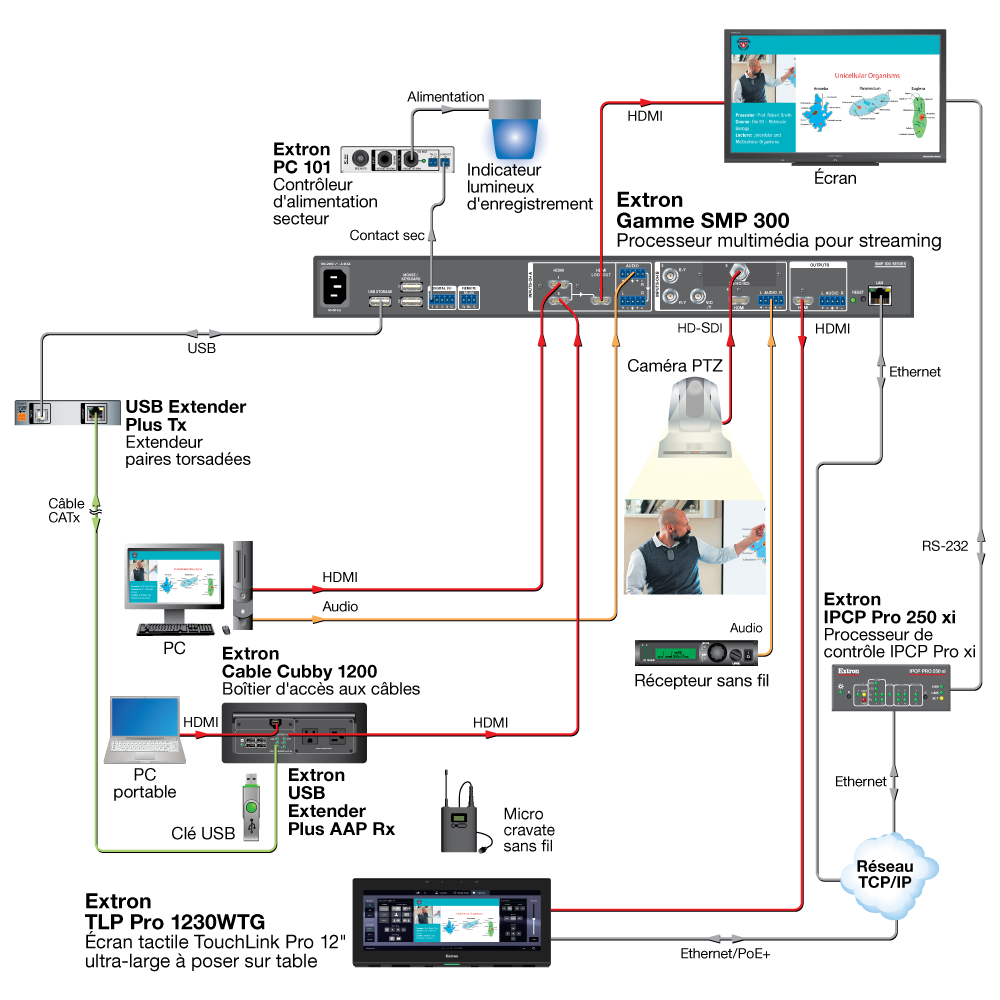

Salle de classe avec capacités d’enregistrement Diagram

Schéma des panneaux

TLP Pro 1230WTG Panel Drawing
